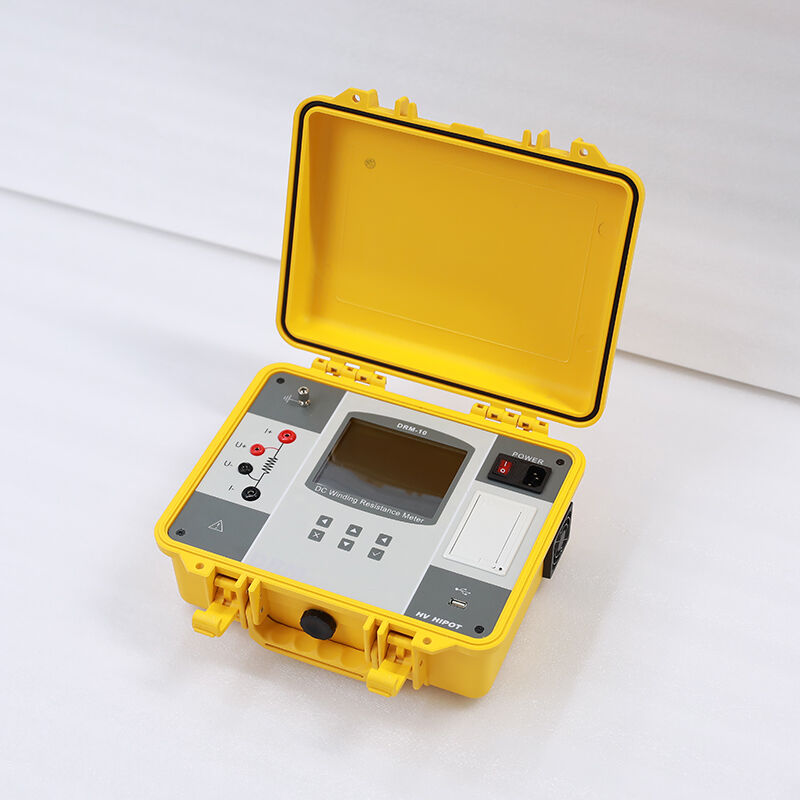

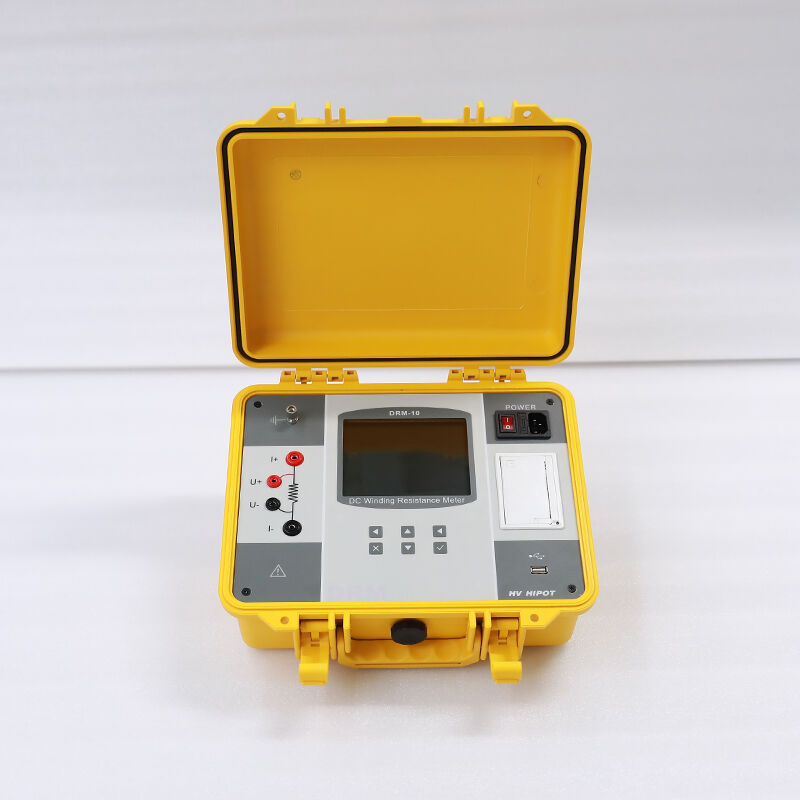

DRM-10 DC Sarım Direnci Ölçer
DRM-10 Dijital Akıllı Temel Tek Kanallı DC Direnç Test Cihazı (Maks. Akım: 10 A), 0,1 μΩ Çözünürlük, 4 Telli Kelvin Ölçümü, Otomatik Geri EMK Koruması, Bakır/Alüminyum Sıcaklık Dönüştürme Özelliği, 1000 Grup Veri Depolama Kapasitesi; 10 kV–35 kV Dağıtım Transformatörleri, Motor Sarımları, Ölçü Dönüştürücüler, Anahtar Kontak Direnci ve Kaynak Noktası Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The DRM-10 bir yüksek hassasiyetli, maliyet etkin temel tek kanallı DC direnç test cihazı küçük ve orta boyutlu endüktif ile rezistif yüklerde DC direncin hızlı ve doğru ölçümü için özel olarak tasarlanmıştır tamamen uyumludur DL/T 845.3-2019 ve GB 50150-2016 standartlarına uygun olup, gelişmiş sabit akım kaynağı teknolojisi ve 4 telli Kelvin ölçüm yöntemini benimseyerek bağlantı kablolarının direnci ile temas direnci hatalarını ortadan kaldırır; geleneksel DC tek ve çift kollu köprüleri yerine geçer.
Cihazın özellikleri şunlardır: 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran ve sezgisel tuş takımı işlemi; sabit akım ve otomatik akım seçimi modlarını destekler. Okumaları 3 saniye içinde stabilize edebilen entegre hızlı şarj/deşarj devresine ve operatör ile ekipman güvenliğini sağlamak için kapsamlı bir geri EMK koruma sistemine sahiptir. Bakır/alüminyum sıcaklık otomatik dönüştürmesini, 1000 grup veri depolamasını ve USB üzerinden veri dışa aktarımını destekler. AC220V güç kaynağı ve kompakt taşınabilir tasarımıyla laboratuvar ve saha testleri için uygundur. İdealdir fabrika kabul testleri (FAT), saha devreye alma testleri ve önleyici bakım testleri için 10 kV–35 kV dağıtım transformatörleri, motorlar, ölçüm transformatörleri, anahtarlar, kablolar, baralar ve kaynak noktaları için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Maksimum çıkış akımı | 10A |
| Akım Kademesi | 1 mA, 10 mA, 100 mA, 1 A, 5 A, 10 A (otomatik/el ile seçim) |
| Ölçüm Aralığı | 10 A: 0,1 μΩ – 2 Ω 5 A: 1 μΩ – 4 Ω 1 A: 10 μΩ – 20 Ω 100 mA: 100 μΩ – 200 Ω 10 mA: 1 mΩ – 2 kΩ 1 mA: 10 mΩ – 20 kΩ |
| Çözünürlük | 0.1μΩ |
| Doğruluk | okuma değerinin ±0,2'si ± 2 basamak (tam aralık) |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| İzabe Süresi | ≤3 saniye |
| Sıcaklık Dönüştürme | Bakır (20℃/75℃), Alüminyum (20℃/75℃) otomatik dönüştürme |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Görüntüleme | 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz |
| Koruma fonksiyonları | Geri EMF koruması, aşırı akım koruması, aşırı sıcaklık koruması, kısa devre koruması, ters kutupluluk koruması |
| Boyutlar (mm) | 400 × 225 × 350 (U × G × Y) |
| Ağırlık | ~3,5 kg (test kabloları hariç) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 845.3-2019, GB 50150-2016, IEC 60076-1:2022, IEC 60404-2:2008 |
Uygulamalar
Temel Test Nesneleri
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı ve kuru tip dağıtım transformatörleri (10 MVA’ya kadar)
- Elektrik Motorları : küçük ve orta boy senkron motorlar ile asenkron motorlar
- Alet Transformatorları : akım transformatörü (CT) ve gerilim transformatörü (VT) sargı testi
- Düşük gerilimli anahtarlama ekipmanları : kesici, kontaktör ve röle kontak direnci testi
- Güç kabloları ve baralar : iletkenin doğru akım direnci testi
- Kaynak noktaları : kaynak kalitesi kontrolü (ekzotermik kaynak, direnç kaynağı)
- Pil : iç direnç testi
- Reaktörler şönt reaktör ve seri reaktör sargı testi
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri fabrika kabul testleri (FAT) – dağıtım transformatörleri
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Motor imalat tesisleri motor sargısı kalite kontrolü
- Üçüncü taraf test laboratuvarları temel uyumluluk testleri ve sertifikalandırma
- Madencilik ve endüstriyel işletmeler ekipman muayenesi ve bakımı
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 845.3-2019, GB 50150-2016 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Aşırı Yüksek Hassasiyet ve Duyarlılık
0,1 μΩ çözünürlük ve ±%0,2 doğruluk → kötü kaynak, gevşek bağlantılar ve kopuk teller nedeniyle oluşan çok küçük direnç değişimlerini tespit eder
3 Saniyelik Hızlı Test
Gelişmiş hızlı şarj/deşarj devresi → test verimliliğini %80 oranında artırır, test süresini dakikadan saniyeye düşürür
Kapsamlı güvenlik koruması
Otomatik geri EMF koruması ve deşarj göstergesi → operatörler ve test ekipmanları için maksimum güvenlik
Kompakt ve hafif tasarım
3,5 kg ultra hafif taşınabilir tasarım → dar alanlarda taşınması ve kullanılması kolaydır
Akıllı Veri Yönetimi
Otomatik sıcaklık dönüştürme, 1000 grup veri depolama ve USB dışa aktarma → manuel kayıt hatalarını ortadan kaldırır, veri izlenebilirliğini artırır
Yüksek maliyet etkinliği
Giriş seviyesi fiyatla mükemmel performans → küçük ve orta ölçekli işletmeler ile temel test ekipleri için idealdir
SSS
S: DRM-10, DRM-10W ve DRM-20 arasındaki fark nedir?
A:
- DRM-10 (Temel 10 A) : Maksimum akım 10 A, yalnızca AC220V güç kaynağı, ağırlık 3,5 kg, giriş seviyesi fiyat, 10 kV–35 kV dağıtım transformatörleri ve temel saha testleri için optimize edilmiştir
- DRM-10W (Taşınabilir 10 A) : Maksimum akım 10 A, dahili 8 saatlik lityum pil, ağırlık 6 kg, güç kaynağına ihtiyaç duymadan uzaktan saha testleri için optimize edilmiştir
- DRM-20 (Yüksek Akımlı 20 A) : Maksimum akım 20 A, AC220V güç kaynağı (isteğe bağlı pil), ağırlık 7 kg, 35 kV–110 kV orta ve büyük ölçekli transformatörler için optimize edilmiştir Üçü de 4 telli Kelvin ölçüm yöntemini kullanır ve aynı ±0,2 % ölçüm doğruluğuna sahiptir.
S: 4 telli Kelvin ölçümünün 2 telli ölçüme göre avantajı nedir?
A: 2 telli ölçüm, sonuçta test kablolarının ve bağlantı noktalarının direncini de içerir; bu da düşük direnç ölçümleri için önemli hatalara neden olabilir. 4 telli Kelvin ölçümü i̇ki ayrı kablolama çifti kullanır: bir çift akım sağlarken, diğeri gerilimi ölçer; bu sayede kablo ve bağlantı direnci hataları tamamen ortadan kalkar. Bu özellik, 1 Ω altındaki düşük dirençlerin doğru ölçülmesi için zorunludur.
S: DRM-10, transformatör sargıları gibi endüktif yükleri test edebilir mi?
Y: Evet. Endüktif yük testleri için özel olarak tasarlanmıştır. Dahili hızlı şarj/deşarj devresine ve kapsamlı geri EMK koruma sistemine sahiptir; bu sistem, deşarj sırasında endüktif yükler tarafından üretilen ters elektromotor kuvveti (EMK)’yi güvenli bir şekilde emerek cihazın zarar görmesini ve operatörün güvenliğini önler.
S: 35 kV dağıtım transformatörü sargısının testi ne kadar sürer?
Y: Gelişmiş hızlı şarj/deşarj devresi ve 10 A yüksek akım çıkışı ile cihaz, okumaları şu sürede sabitler: 3 saniye. çoğu 35 kV dağıtım transformatörü sargısı için geçerlidir; bu, geleneksel DC köprülerine kıyasla %80 daha hızlıdır.
