GDTF-4500 kVA/750 kV Değişken Frekanslı Seri Rezonans Test Sistemi (6A)
GDTF-4500 kVA/750 kV Dijital Akıllı Değişken Frekanslı Seri Rezonans Test Sistemi (4500 kVA, 0-750 kV AC, 6 A) ile 10 kademe 75 kV/6 A kuru tip epoksi döküm reaktörler, 30-300 Hz frekans aralığı, otomatik frekans taraması, 10,1 inç endüstriyel dokunmatik ekran, kapsamlı koruma, konteynerli taşıma; 500 kV trafo merkezi GIS’i, güç transformatörü, uzun XLPE kablosu, izolatör ve ölçüm transformatörü için AC dayanım gerilimi testi amacıyla kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDTF-810kVA/270kV bir yüksek kapasiteli, sahada optimize edilmiş değişken frekanslı seri rezonans test sistemi özellikle 220 kV trafo merkezlerindeki büyük kapasiteli elektrikli ekipmanlar için AC dayanım gerilimi testlerine özel olarak tasarlanmıştır tamamen uyumludur DL/T 849.6-2016 ve GB 50150-2016 standartlarıyla; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini benimseyerek, geleneksel test transformatörlerinin çok ağır olması ve aşırı uzun kablolar ile büyük GIS ekipmanları için yetersiz kapasite oluşturması sorununu çözer.

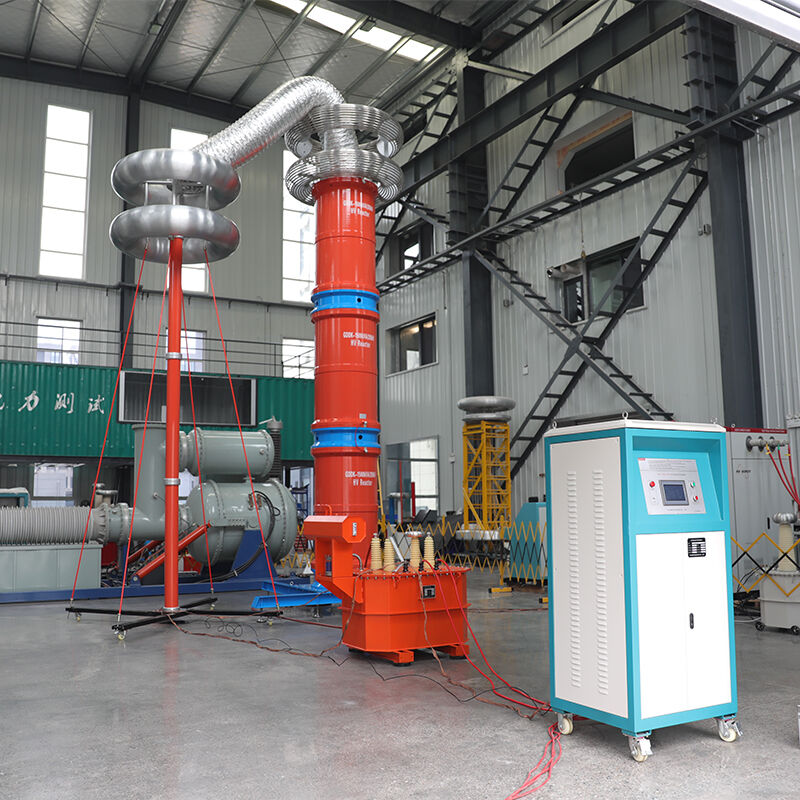

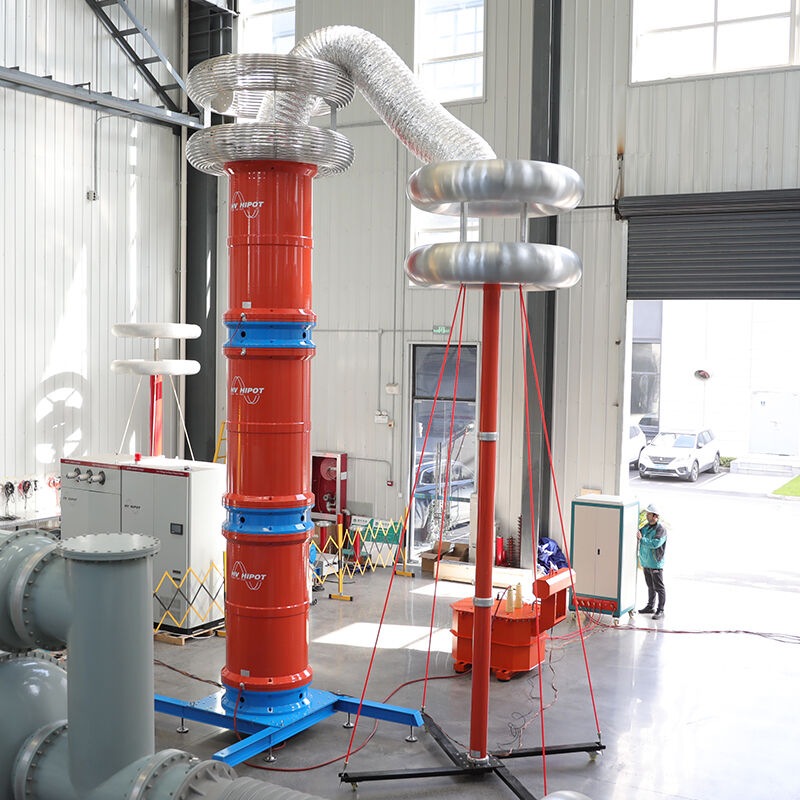

Sistem, değişken frekanslı kontrol güç kaynağından, bir uyarma transformatöründen, altı adet özdeş 45 kV/3 A'lik kuru tip epoksi döküm reaktörden ve 0,5 sınıf standart kapasitif bölücüden oluşur. Reaktörler, farklı test gerilimi ve akım gereksinimlerine uyum sağlamak için seri veya paralel olarak esnek bir şekilde bağlanabilir. Sistem, 7 inçlik renk dokunmatik ekran ve gelişmiş otomatik frekans tarama algoritması donatılmıştır; bu sayede rezonans noktası 30 saniye içinde otomatik olarak bulunur, tüm test işlemi tek bir tıklamayla tamamlanır ve tüm test verileri izlenebilirlik amacıyla kaydedilir. Sistem, kapsamlı güvenlik koruması aşırı gerilim, aşırı akım, atlama (flashover), sıfırdan başlama ve acil durdurma gibi güvenlik fonksiyonlarını içerir devreye alma ve önleyici bakım testleri için idealdir; 220 kV uzun mesafeli XLPE güç kabloları, büyük GIS sistemleri, güç transformatörleri, izolatörler, buşingler ve kesici donanımları için kullanılır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Giriş Gücü | 3 fazlı 380 V ± %10, 50 Hz |
| Nominal çıkış kapasitesi | 4500 kVA |
| Adlık Çıkış Voltajı | 0–750 kV AC (Etkin Değer) |
| Adlık çıkış akımı | 6 A (10 seri) / 12 A (5 seri 2 paralel) / 20 A (3 seri 3 paralel + 1 seri) / 30 A (2 seri 5 paralel) / 60 A (10 paralel) |
| Reaktör Konfigürasyonu | 10×75 kV/6 A kuru tip epoksi dökümlü reaktörler |
| Kombinasyon Modları | 75 kV/60 A, 150 kV/30 A, 225 kV/20 A, 375 kV/12 A, 750 kV/6 A |
| Çalışma frekansı aralığı | 30 Hz–300 Hz |
| Frekans Çözünürlüğü | 0,1 Hz |
| Frekans Kararlılığı | ≤0.01% |
| Sistem Kalite Faktörü (Q) | ≥30 (tipik değer: 30–50) |
| Çıkış dalga formu bozulması | ≤1% |
| Gerilim ölçüm doğruluğu | ≤±1,5 % Tam Ölçek |
| Akım Ölçüm Doğruluğu | ≤±1,5 % Tam Ölçek |
| Test Modları | Otomatik test, Manuel test, Zamanlı test, Basamaklı yükseltme testi |
| Zamanlama aralığı | 0–9999 s ayarlanabilir |
| Görüntüleme | 10,1 inçlik endüstriyel renkli dokunmatik ekran |
| Veri Depolama | 2000 grup (zaman damgası ile birlikte) |
| Veri Dışa Aktarma | USB flash sürücü, PDF raporu oluşturma |
| Uzaktan kontrol | Opsiyonel 100 m kablosuz uzaktan kumanda |
| Koruma fonksiyonları | Sıfır başlangıç, aşırı gerilim, aşırı akım, kıvılcım atlaması, acil durdurma, topraklama tespiti, aşırı sıcaklık, kilitleme |
| Sürekli işlem süresi | tam yükte 5 dakika, nominal gerilimin 1,1 katında 1 dakika |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤ 3000m |
| Ulaşım | Standart 20 ft konteyner |
| Uyumluluk | DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (500 kV Trafo Merkezi)
- GIS ve gazla yalıtılmış anahtarlama donanımı : 500 kV büyük ölçekli GIS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri : 500 kV ana güç transformatörleri ve ototransformatörler (nötr nokta testleri dahil)
- XLPE güç kabloları : 500 kV/1600 mm² kablolar ≤2,5 km, 220 kV/1200 mm² kablolar ≤5 km, 110 kV/800 mm² kablolar ≤10 km
- Kılıflar ve izolatörler 500 kV transformatör kılıfları, direk izolatörleri, askı izolatörleri
- Alet Transformatorları 500 kV akım transformatörleri (AT) ve gerilim transformatörleri (GT)
- Reaktörler ve kondansatörler 500 kV şönt reaktörler ve güç kondansatörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma yeni 500 kV trafo merkezi ekipmanlarının GB 50150-2016 standardına göre kabul testleri
- Önleyici Bakım : periyodik yalıtım dayanımı testleri
- Santral testleri 500 kV jeneratör transformatörü ve yardımcı ekipman testleri
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- İnşaat sahası testleri yeni kurulan ekipmanın sahada testi
- Fabrika tipi testler üretici fabrikasında kabul testleri (FAT)
Avantajlar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Esnek 10 Kademeli Reaktör Kombinasyonu
10 modüler reaktör seri veya paralel bağlanabilir → bir sistem, 10 kV ile 500 kV arasındaki tüm test gereksinimlerini karşılar
4500 kVA Ultra-Yüksek Kapasite
Yeterli akım 2,5 km 500 kV XLPE kabloları ve büyük 500 kV GIS ekipmanları için → alt-test yapılmaz, doğru sonuçlar sağlar
Otomatik Rezonans Bulma
Tek tıkla otomatik tarama, 45 saniye içinde rezonans noktasını bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Saf sinüs dalgası çıkışı
Dalga formu bozulması ≤ %1 → ulusal ve uluslararası standartların katı gereksinimlerini karşılar
Kapsamlı güvenlik koruması
SSS
Soru: Değişken frekanslı rezonans test sisteminin çalışma prensibi nedir?
Cevap: Seri rezonans prensibini kullanır: güç kaynağının çıkış frekansı ayarlanarak reaktörün endüktansı ile test örneğinin kapasitesi arasında rezonans sağlanır; bu sayede küçük bir giriş gücüyle test örneğinde yüksek gerilim ve büyük akım oluşturulur.
Soru: GDTF-4500 kVA/750 kV ile GDTF-2700 kVA/900 kV arasındaki fark nedir?
A:
- GDTF-4500 kVA/750 kV : 750 kV tepe çıkış, 4500 kVA kapasite, 750 kV’te 6 A anma akımı, test eder en fazla 2,5 km 500 kV XLPE kablolar , 500 kV yüksek akım uygulamaları için optimize edilmiştir
- GDTF-2700kVA/900kV : 900 kV tepe çıkışı, 2700 kVA kapasite, 900 kV’te 3 A nominal akım, testler yapılabilir , 500 kV yüksek gerilim uygulamaları için optimize edilmiştir Her ikisi de aynı değişken frekanslı seri rezonans teknolojisini ve otomatik frekans tarama fonksiyonunu kullanır.
S: Rezonans noktası bulmak ne kadar sürer?
Y: Otomatik frekans tarama algoritması, çoğu test örneği için rezonans noktasını 45 saniye içinde bulabilir.
S: Test edilebilen en uzun 500 kV XLPE kablo uzunluğu nedir?
Y: 750 kV’te 6 A nominal akımla şu kabloların testi yapılabilir: 500 kV/1600 mm² XLPE güç kablosu için en fazla 2,5 km , 220 kV/1200 mm² XLPE güç kablosu için 5 km , veya 110 kV/800 mm² XLPE güç kablosu için 10 km .
Soru: Güç frekansı ve değişken frekans testleri için birlikte kullanılabilir mi?
C: Evet. 30–300 Hz geniş frekans aralığı farklı standartlara göre hem güç frekansı (50 Hz) hem de değişken frekans (20–300 Hz) testlerini destekler.
