GDTL-120 kVA/40 kV Jeneratör Özel Güç Frekanslı Rezonans Test Sistemi
Jeneratörler İçin GDTL-120kVA/40kV Dijital Akıllı Şebeke Frekanslı Endüktans Ayarlı Rezonans Dayanım Gerilimi Test Sistemi (120kVA, 0-40kV AC) ile 15H-60H Aralığında Sürekli Ayarlanabilen Kuru Tip Reaktör, Saf 50Hz±0,5% Çıkış, ≤0,5% Dalga Formu Bozulması, Elektrikli Otomatik Ayarlama, 7 inç Dokunmatik Ekran ve Kapsamlı Koruma; 10kV/35kV Jeneratör Stator Sargıları İçin AC Dayanım Gerilimi Testi için uygundur.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDTL-120kVA/40kV bir profesyonel, sahada optimize edilmiş güç frekanslı endüktans ayarlı rezonans test sistemi 10 kV ve 35 kV jeneratör stator sargılarının AC dayanım gerilimi testleri için özel olarak tasarlanmıştır tamamen uyumludur GB 50150-2016《Elektrik Tesisatı Mühendisliği Kabul Testi Standardı》 ve DL/T 849.6-2016 standartlarına uygun olarak, yüksek gerilim üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini kullanan ve şebeke frekansına tam olarak eşit olan saf 50 Hz sinüs dalgası çıkışı sağlayan sistem.

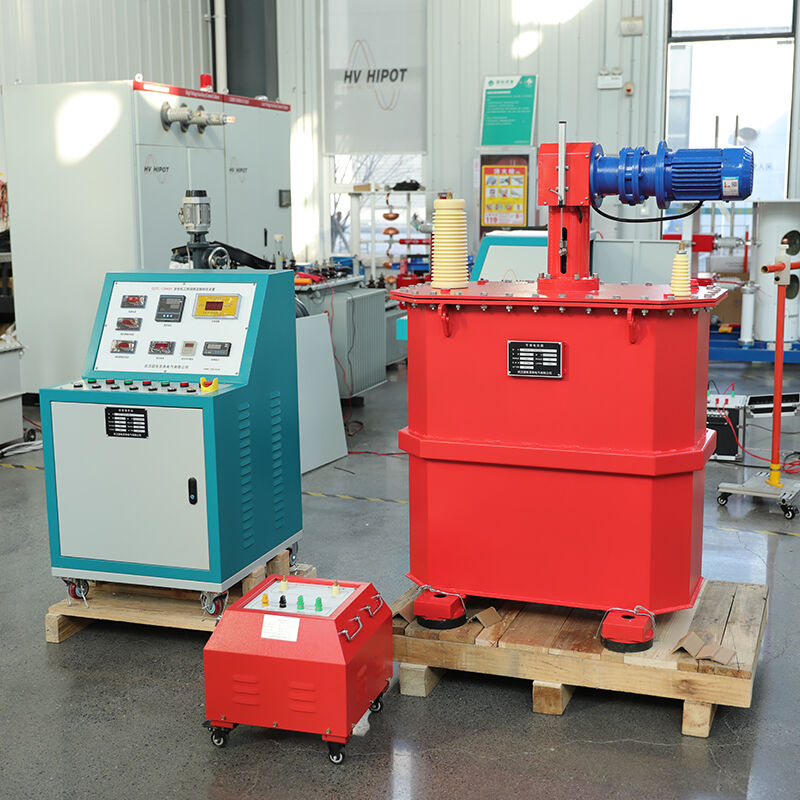

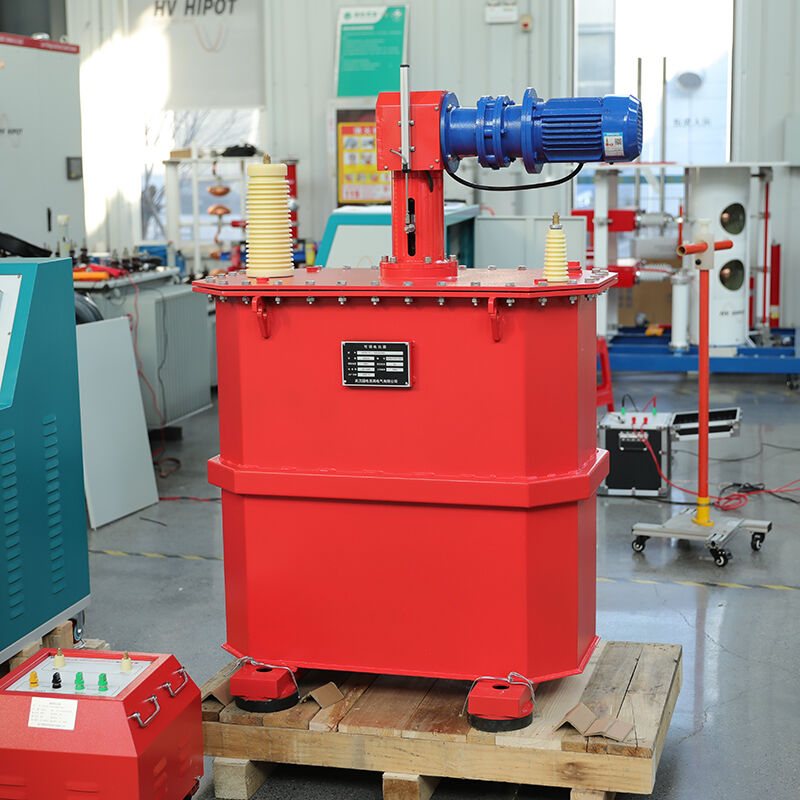

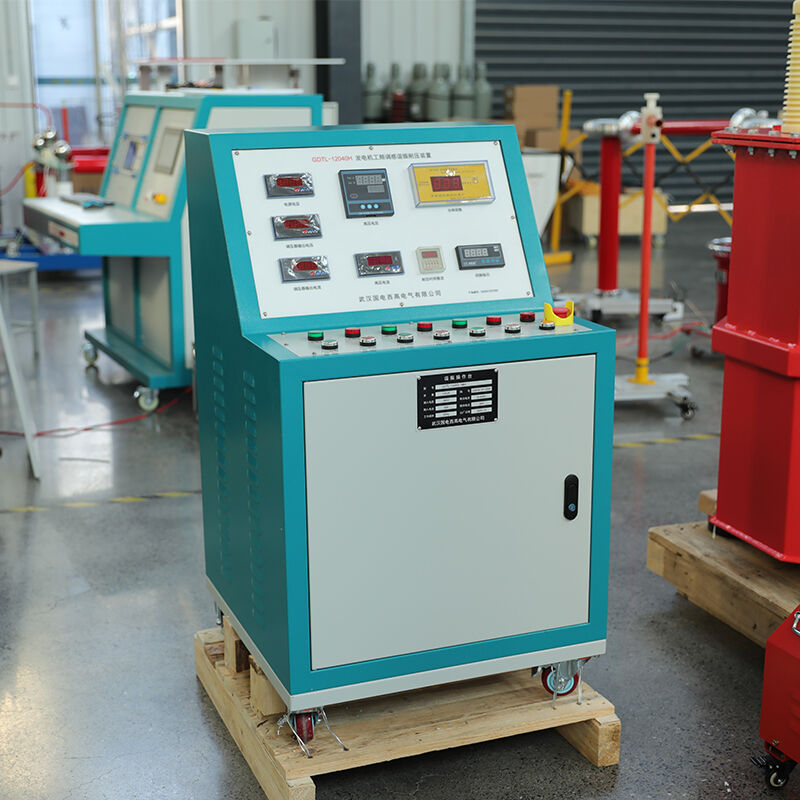

Değişken frekanslı rezonans sistemlerinden farklı olarak bu cihaz, rezonansı sabit 50 Hz’de frekansında sağlamak amacıyla reaktör endüktansını ayarlar; bu da jeneratör testlerinde yanlış değerlendirmeye neden olabilecek frekansa bağlı yalıtım gerilimi farklarını tamamen ortadan kaldırır. Sistem bir dijital akıllı kontrol kutusundan , uyarma transformatörü , 15H-60H aralığında sürekli ayarlanabilen kuru tip epoksi kalıplı reaktörden , ve 0,5 sınıf standart bir kondansatör gerilim bölücüsü. Bir elektrikli servo ayarlama sistemi ve gelişmiş otomatik rezonans bulma algoritması donatılmıştır; bu sayede reaktörün endüktansını otomatik olarak ayarlayarak jeneratör stator kapasitesiyle (0,1 μF–0,5 μF) eşleşmeyi sağlar ve 60 saniye içinde rezonansa ulaşır. kapsamlı güvenlik koruması ve 30 dakikalık sürekli çalışma özelliğiyle , hem santrallerde hem de saha ortamlarında jeneratör yalıtım testlerinin doğru ve güvenli bir şekilde gerçekleştirilmesini sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Giriş Gücü | 3 fazlı 380 V ± %10, 50 Hz |
| Nominal çıkış kapasitesi | 120KVA |
| Adlık Çıkış Voltajı | 0–40 kV AC (Etkin Değer) |
| Adlık çıkış akımı | 3A |
| Çıkış Sıklığı | Sabit 50 Hz ± 0,5 % (saf şebeke frekansı) |
| Çıkış Dalga Formu Bozulması (THD) | ≤0.5% |
| Reaktör tipi | Kuru tip epoksi kaplamalı ayarlanabilir reaktör (hava aralığı) |
| Endüktans Ayarlama Aralığı | 15 Hz–60 Hz (sürekli, adım yok) |
| Ayarlama Yöntemi | Elektrikli servo motor tahriki |
| Eşleştirilen Jeneratör Stator Kapasitesi | 0,1 μF–0,5 μF |
| Sistem Kalite Faktörü (Q) | ≥30 (tipik değer: 30–40) |
| Gerilim ölçüm doğruluğu | ≤±1,5 % Tam Ölçek |
| Akım Ölçüm Doğruluğu | ≤±1,5 % Tam Ölçek |
| Test Modları | Otomatik jeneratör testi, Manuel test, Zamanlı dayanım testi |
| Zamanlama aralığı | 0–9999 s ayarlanabilir |
| Görüntüleme | 7 inçlik renk dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile) |
| Veri Dışa Aktarma | USB flash sürücüsü |
| Koruma fonksiyonları | Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
| Sürekli işlem süresi | tam yükte 30 dakika |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Uyumluluk | GB 50150-2016, DL/T 849.6-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (10 kV/35 kV Jeneratörler)
- Jeneratör stator sargıları : 10 kV/35 kV senkron jeneratörler için (100 MW altı) AC dayanım gerilimi testi
- Jeneratör uyarma sargıları : Rotor sargısı izolasyon testi
- Güç transformatörleri : 35 kV ve altı güç transformatörleri için izolasyon testi
- XLPE güç kabloları : 35 kV ve altı orta gerilim güç kabloları testi
- Anahtarlama Donanımı ve GIS : 35 kV ve altı orta gerilim anahtarlama donanımı izolasyon testi
- Kılıflar ve izolatörler : 35 kV ve altı yüksek gerilim izolatörleri ve geçiş manşonları testi
Tipik Kullanım Senaryoları
- Santral devreye alma : Yeni jeneratörlerin kabul testleri GB 50150-2016 standardına göre
- Önleyici Bakım : Periyodik jeneratör stator sargısı izolasyon testi
- Jeneratör büyük bakımı tamir sonrası yalıtım doğrulaması
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- İnşaat sahası testleri : Sahada yeni kurulan jeneratörlerin testi
Avantajlar
Saf 50 Hz Güç Frekansı Çıkışı
Şebeke frekansıyla aynıdır, frekansa bağlı yalıtım gerilimi yoktur → gB 50150-2016 jeneratör test gereksinimlerine tam olarak uymaktadır
%0,5'ten az ultra-düşük dalga formu bozulması
Mükemmel dalga formu kalitesi, doğru test sonuçları sağlar → jeneratör izolasyonunun harmonik kaynaklı yanlış değerlendirilmesini önler
30 Dakikalık Sürekli Çalışma
Jeneratör stator sargılarının uzun süreli test gereksinimlerini karşılar → tam yalıtım değerlendirmesini sağlar
Güvenli Delinme Koruması
Kısmi deşarj veya arıza sonrası kısa devre akımı, test akımının yalnızca 1/Q’sudur → test sırasında pahalı jeneratör hasarlarını önler
Elektrikli Otomatik Tuning
Tek tıkla otomatik ayarlama, rezonans noktasını 60 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Geniş Endüktans Ayarlama Aralığı
15H-60H sürekli ayar, 100 MW altındaki tüm 10 kV/35 kV jeneratörleri kapsar → bir sistem, çoğu jeneratör modelini kapsar
SSS
Soru: Neden değişken frekanslı rezonans sistemleri jeneratör stator testleri için kullanılamaz?
Cevap: Jeneratör stator izolasyonu, 50 Hz şebeke frekansında çalışma için tasarlanmıştır. Değişken frekanslı testler (30-300 Hz), izolasyondaki dielektrik kaybı ve elektrik alan dağılımını değiştirir; bu da yanlış test sonuçlarına ve olası yanlış değerlendirmelere yol açar. GB 50150-2016 standardı, jeneratörler için AC dayanım gerilimi testlerinin şebeke frekansında (50 Hz) yapılmasını açıkça zorunlu kılar .
Soru: GDTL-120 kVA/40 kV (jeneratör) ile GDTF-162/54 (kablo) arasındaki fark nedir?
A:
- GDTL-120 kVA/40 kV (jeneratör) : Saf 50 Hz çıkış, ≤ %0,5 THD, 30 dakika süreyle sürekli çalışma, jeneratör stator sargı testleri için optimize edilmiştir
- GDTF-162/54 (kablo) : Değişken frekanslı çıkış (30-300 Hz), ≤ %1 THD, 60 dakika süreyle sürekli çalışma, uzun kablo testleri için optimize edilmiştir Her ikisi de seri rezonans prensibini kullanır ancak farklı test nesneleri için tasarlanmıştır.
Soru: Bu sistem hangi jeneratör modellerini test edebilir?
Cevap: Tümünü test edebilir 10 kV ve 35 kV’lik, 100 MW’ın altında olan senkron jeneratörleri stator kapasitansı 0,1 μF ile 0,5 μF arasında olanlar , bu da dünya genelinde işletmede bulunan küçük ve orta büyüklükteki jeneratörlerin %90’tan fazlasını kapsar.
S: Rezonans noktası bulmak ne kadar sürer?
A: Elektrikli otomatik ayarlama sistemi, 50 Hz’te tam rezonans noktasını 60 Saniye içinde bulabilir.
Soru: Test sırasında jeneratör izolasyonu bozulursa ne olur?
A: Arıza oluştuğunda sistem anında rezonans kaybeder ve kısa devre akımı yalnızca test akımının 1/Q’su (genellikle <0,1 A) olur; bu da jeneratör stator sargısına daha fazla hasar verilmesini etkili bir şekilde önler.
