Açıklama
GDZG-500-120kV/5mA, 10 kV–110 kV uzun mesafeli güç kabloları ile trafo merkezleri, elektrik santralleri ve endüstriyel tesislerdeki büyük kapasiteli elektrikli ekipmanların DC dayanım gerilimi testi ve kaçak akım ölçümü için optimize edilmiş, yüksek güçlü ve yüksek hassasiyetli bir akıllı DC yüksek gerilim jeneratörüdür. Cihaz, DL/T 848.1-2004 ve DL/T 474.2-2006 standartlarına tam olarak uymaktadır; yüksek güçlü IGBT cihazları ile 30–50 kHz yüksek frekanslı gerilim katlayıcı devre ve PWM darbe genişliği modülasyon teknolojisi kullanmaktadır ve kararlı çıkış, düşük dalgalanma katsayısı ve yüksek ölçüm doğruluğu sağlamaktadır.

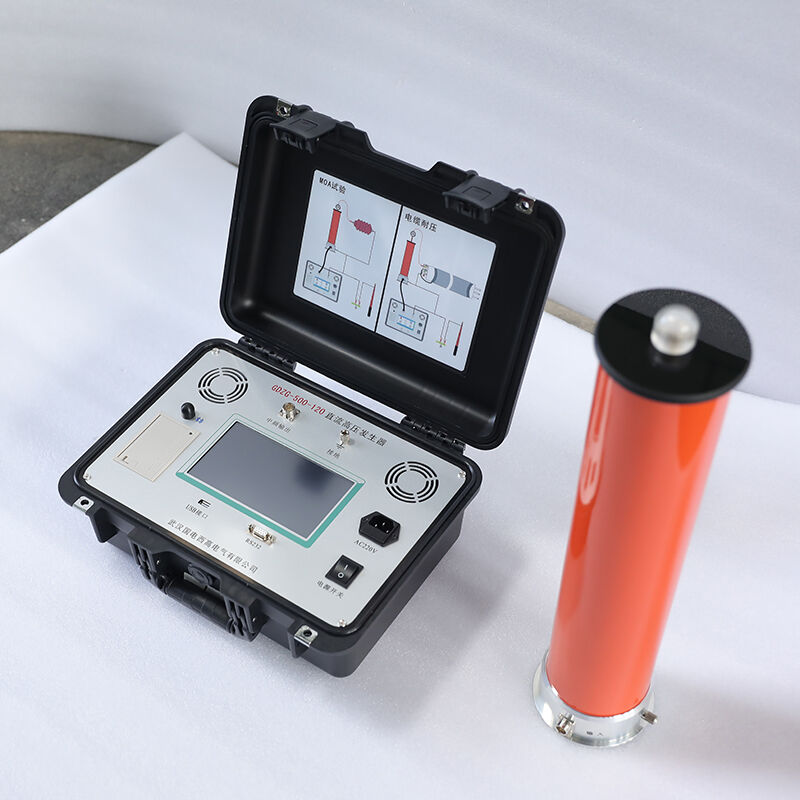

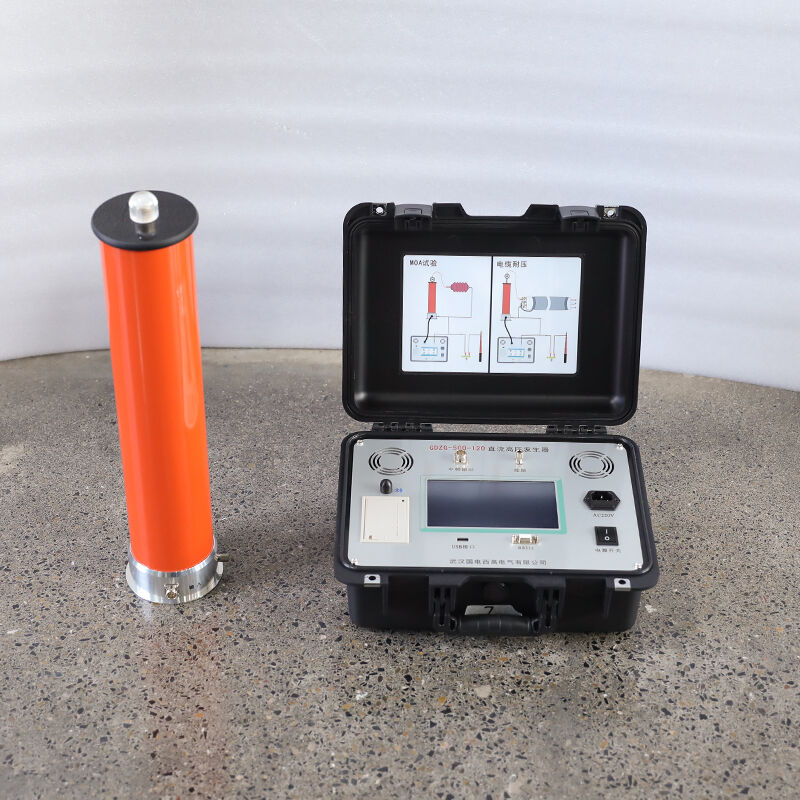

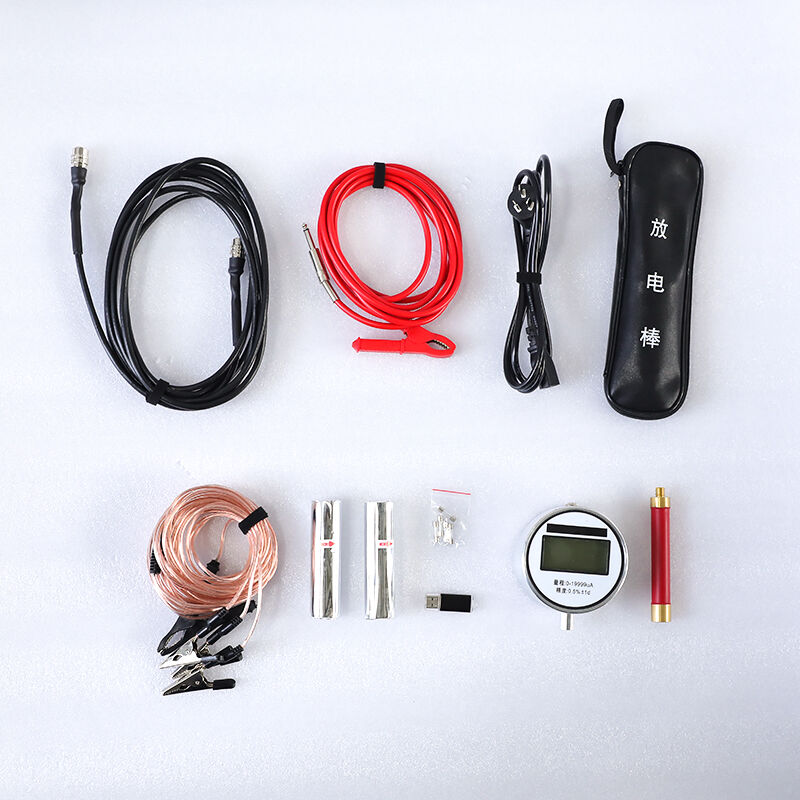

Sistem, taşınabilir bir kontrol kutusundan ve hafif bir gerilim iki katına çıkarma silindirinden oluşur; tam aralıkta pürüzsüz gerilim ayarı, sıfır başlangıç koruması ve hızlı ve doğru çinko oksit paratoner (MOA) testi için tek tuşla %75 UDC1mA fonksiyonu (≤%0,5 anahtarlama hatası) özelliklerine sahiptir. Yüksek hassasiyetli dijital gerilim ve akım ölçerleriyle donatılmıştır; çıkış gerilimi, kaçak akımı ve test süresini gerçek zamanlı olarak eşzamanlı olarak gösterir. Kapsamlı aşırı gerilim, aşırı akım, kısa devre, sıfır konum ve topraklama tespiti korumalarıyla operatörün ve test örneğinin güvenli çalışmasını sağlar. 10 kV–110 kV uzun enerji kabloları, transformatörler, jeneratörler, kesici ekipmanlar ve yıldırım arrestörlerinin devreye alınması, periyodik bakım ve arıza teşhisi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık Çıkış Voltajı |
120 kV DC (negatif polarite, sıfır başlangıçlı doğrusal ayarlanabilir) |
|
Adlık çıkış akımı |
5 mA DC |
|
Çıkış Gücü |
600W |
|
Gerilim ölçüm doğruluğu |
±(%1,0 okuma + 0,1 kV); çözünürlük 0,1 kV |
|
Akım Ölçüm Doğruluğu |
±(%1,0 okuma + 1 basamak); çözünürlük 0,1 μA |
|
Dalgalanma Katsayısı |
≤1.0% |
|
Gerilim kararlılığı |
≤%1,0 (besleme gerilimi ±%10 dalgalanma) |
|
%75 UDC1mA Anahtarlama Hatası |
≤0.5% |
|
Aşırı Yük Kapasitesi |
anma akımının 1,25 katı (kısa süreli); anma geriliminin 1,1 katı (yüksüz durumda 10 dakika) |
|
Özel Görev |
Tek tuşla %75 UDC1mA MOA testi |
|
Test Modları |
Manuel, Otomatik, MOA Otomatik, Basamaklı Test |
|
Zamanlama fonksiyonu |
0–9999 s ayarlanabilir; sesli alarm |
|
Koruma |
Sıfır başlangıç, aşırı gerilim, aşırı akım, kısa devre, topraklama tespiti |
|
Güç Kaynağı |
AC220V±10%, 50HZ |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
Kontrol kutusu: 320×280×180; Gerilim iki katına çıkarma silindiri: Φ110×720 |
|
Ağırlık |
Kontrol kutusu: ~8 kg; Gerilim katlayıcı silindir: ~6,5 kg |
|
Uyumluluk |
DL/T 848.1-2004, DL/T 474.2-2006, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Uzun güç kabloları: 10 kV–110 kV XLPE/PVC yalıtımlı kablolar (10 km–20 km+ uzunluk)
- Güç transformatörleri: 10 kV–110 kV sarım yalıtım direnci ve kaçak akımı
- Jeneratörler/motorlar: yüksek gerilim sarımı DC dayanım gerilimi testi
- Yıldırımdan koruma cihazları: çinko oksit (MOA) ve manyetik üflemeli yıldırımdan koruma cihazları (UDC1mA değerinin %75’i testi)
- Kesici donanımlar: GIS, vakumlu kesiciler, izolatörler, geçiş izolatörleri
- Büyük kapasitörler: yüksek gerilimli güç kapasitörünün yalıtım testi
Tipik Kullanım Senaryoları
- Önleyici bakım: 10 kV–110 kV uzun kabloların periyodik DC hipot testi
- Devreye alma: uzun mesafeli yeni kabloların işletmeye alınmadan önce yalıtım doğrulaması
- Arıza teşhisi: izolasyon bozulması, nem girişi veya hasar tespiti

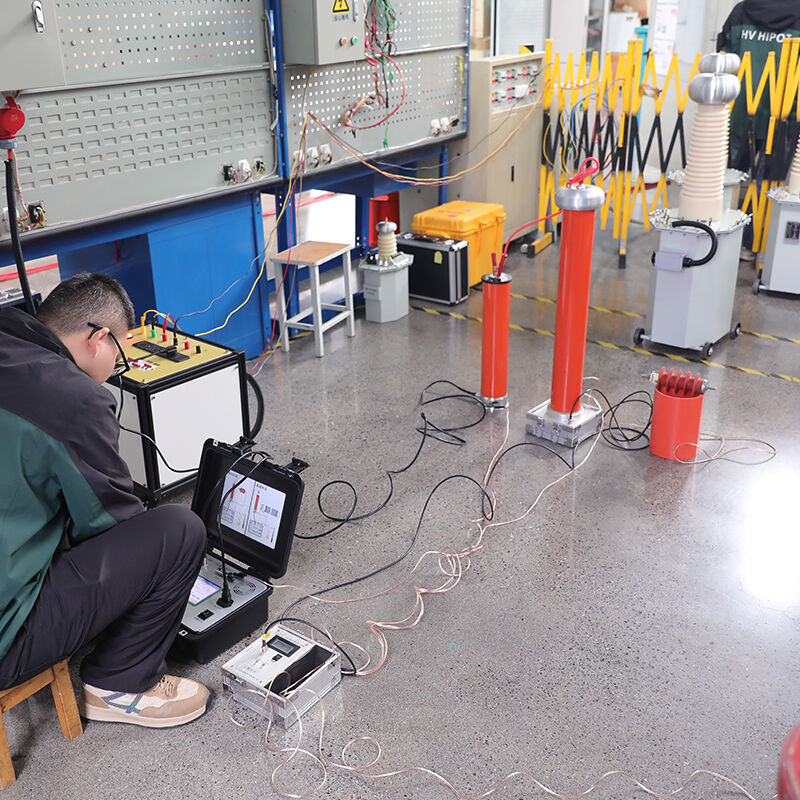

- Saha testleri: saha koşullarında (trafo merkezleri ve enerji santralleri) kullanılabilmesi için taşınabilir tasarım
- Uygunluk denetimi: DL/T 848.1 ve enerji sektörü güvenlik standartlarına uygunluk
Avantajlar
120 kV/5 mA Yüksek Güç (600 W)
120 kV sınıfında en yüksek akım; 20 km+ uzunluğundaki 110 kV uzun kablolar için kararlı çıkış → gerilim düşüşü yok, doğru kaçak akım ölçümü
≤ %0,5 75%UDC1mA Anahtarlama Hatası
Sektörde lider doğruluk; DL/T 848.1 standardını aşar → daha güvenilir MOA test sonuçları
Yüksek Frekanslı PWM + Düşük Dalgalanma
30–50 kHz teknolojisi; ≤ %1 dalgalanma katsayısı → hassas izolasyon durumu değerlendirmesi
Komple Korumalı Sistem
Sıfır başlangıç + aşırı gerilim + aşırı akım + kısa devre + topraklama tespiti → operatör ve ekipman için maksimum güvenlik
SSS
S: GDZG-500-120/5 ile GDZG-700-120/3 arasındaki fark nedir?
Y: GDZG-500-120/5, daha yüksek akım (5 mA karşı 3 mA) ve daha yüksek güç (600 W karşı 360 W) sağlar; bu nedenle 110 kV’lik 10 km’den uzun kablolar için idealdir. GDZG-700-120/3 ise genel amaçlı 110 kV ekipmanları için daha hafiftir.
S: 110 kV’lik 20 km uzunluğundaki XLPE kabloları test edebilir mi?
Y: Evet. 5 mA’lik yüksek akım ve 600 W’lık güç, uzun kapasitif kablolar için kararlı çıkış sağlar.
S: %75 UDC1mA fonksiyonunun doğruluğu nedir?
Y: ≤ %0,5 anahtarlama hatası; bu değer, sektör standardı olan %1’den daha yüksektir.
S: Hangi koruma fonksiyonlarına sahiptir?
A: Sıfırdan başlama, aşırı gerilim, aşırı akım, kısa devre ve topraklama tespiti koruma fonksiyonları.
