Açıklama

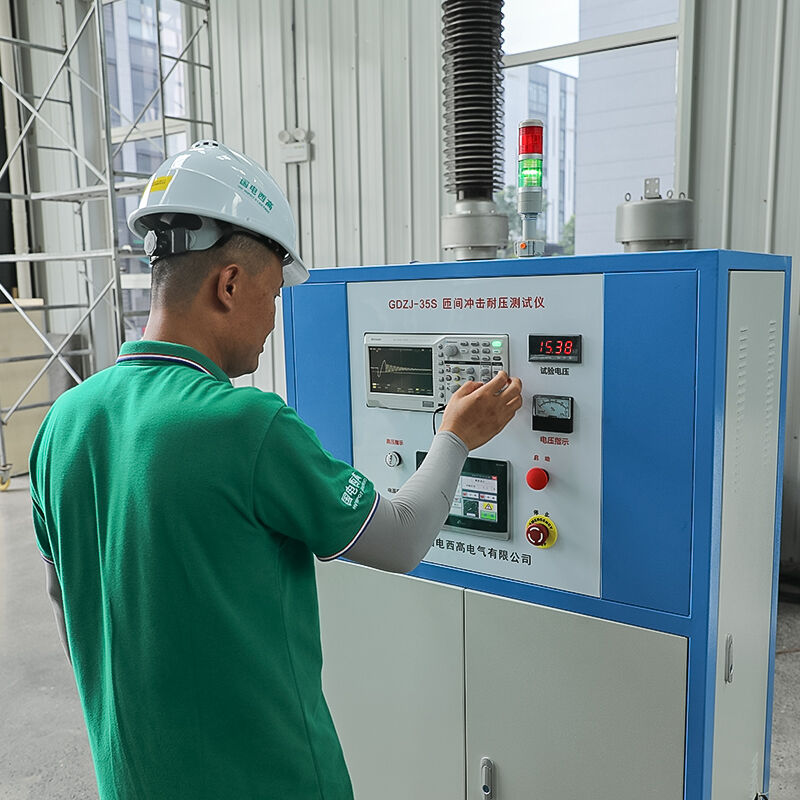

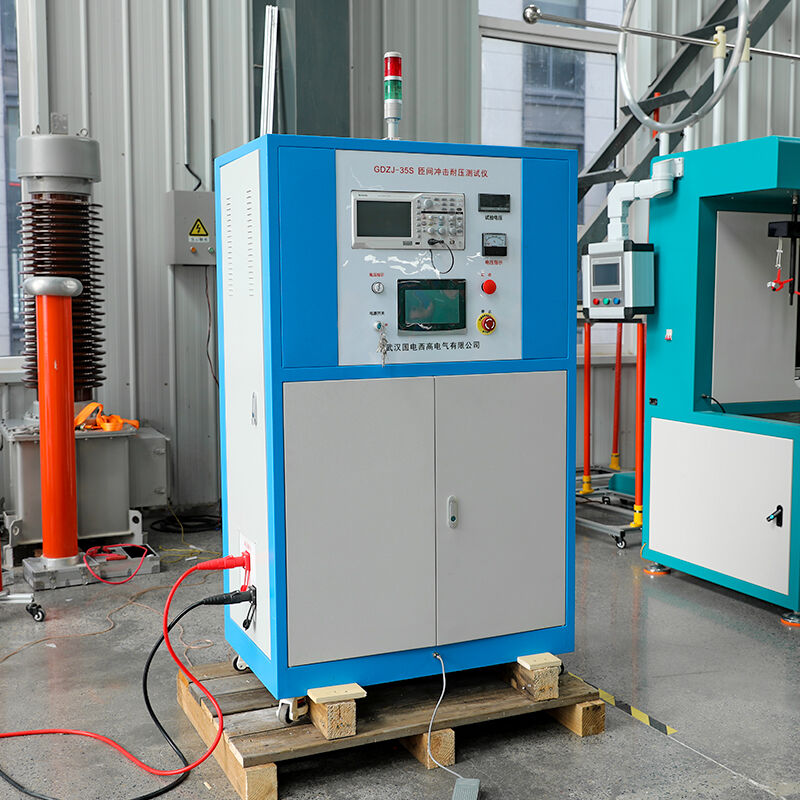

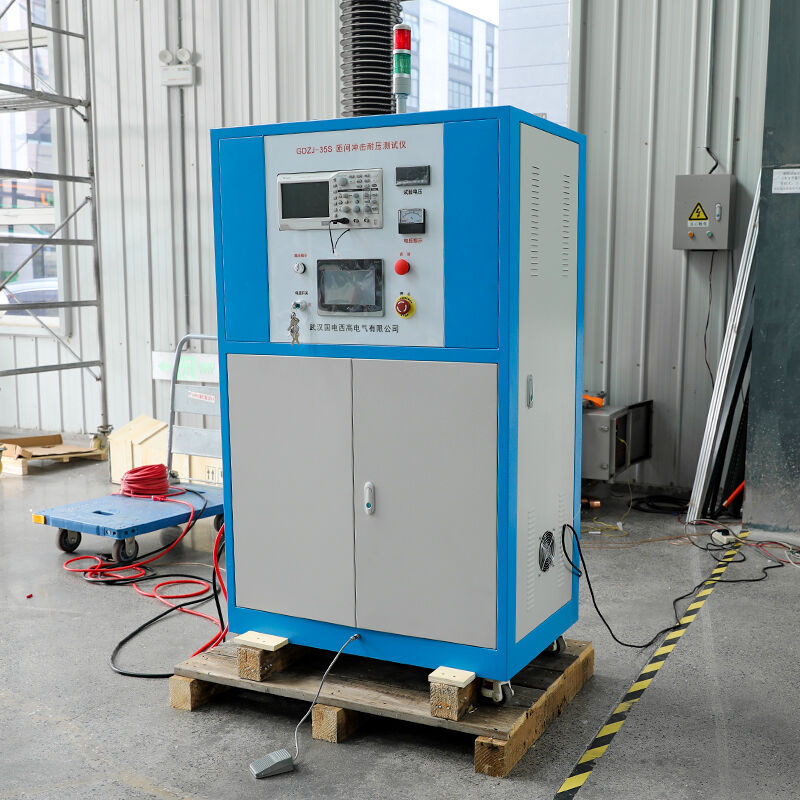

GDZJ-35S (Toplu Açıklık Anahtarı), zorlu endüstriyel ortamlar ve yüksek hacimli üretim hatları için özel olarak tasarlanmış, yüksek güvenilirliğe sahip bir endüstriyel sınıf sargı arası yalıtım test cihazıdır. GB/T 22714-2008 ve IEC 60034-15:2005 standartlarına tam olarak uymaktadır; yarı iletken anahtarlar yerine kanıtlanmış toplu açıklık deşarj anahtarı teknolojisini kullanmaktadır. Bu sayede son derece güçlü elektromanyetik girişimlere karşı direnç, büyük çıkış akımı, ısıtma gerektirmeyen çalışma, üstün aşırı yük dayanımı ve uzun kullanım ömrü sağlanmaktadır.
Çift bağımsız yüksek gerilim devresi ve 7 inç renkli dokunmatik ekranla donatılmıştır; bu sayede iki sargının aynı anda test edilmesi ve darbe dalga formlarının gerçek zamanlı üst üste görüntülenmesi sağlanarak doğrudan görsel karşılaştırma imkânı sunar. Sistem, dalga formu benzerliğini otomatik olarak analiz eder, net geçti/kaldı kararları verir ve tüm test verilerini izlenebilirlik amacıyla kaydeder. Aşırı gerilim, aşırı akım, kısa devre, acil durdurma ve kapı kilidi gibi kapsamlı güvenlik korumalarıyla donatılmıştır; bu da elektromanyetik girişim yoğunluğu yüksek atölyelerde 24/7 güvenli ve stabil çalışma sağlar. 35 kV ve altı AC/DC motorlar, güç transformatörleri, reaktörler, bobinler ve akım transformatörlerinin %100 kalite kontrol testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Darbe Gerilimi Aralığı |
0–35 kV tepe değeri (sürekli ayarlanabilir) |
|
Voltaj doğruluğu |
±5% F.S |
|
Nabız enerjisi |
60 j |
|
Dalga önü süresi |
0,1–0,5 μs (standartlara uygun) |
|
Nabız tekrar sıklığı |
6,25–50 kez/saniye (ayarlanabilir) |
|
Anahtar Tipi |
Yüksek hassasiyetli ayarlanabilir küresel aralık deşarj anahtarı |
|
Test Devreleri |
2 bağımsız yüksek gerilim çıkış devresi |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Dalga Formu Karşılaştırması |
Gerçek zamanlı üst üste görüntüleme + otomatik benzerlik hesaplama |
|
Test Modları |
Tek test, Sürekli test, Zamanlanmış test |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, kapı kilidi, otomatik deşarj |
|
Boyutlar (mm) |
650×550×1700 (G×Y×D) |
|
Ağırlık |
~100 kg |
|
Güç Tüketimi |
≤1000VA |
|
Çalışma sıcaklığı |
0 ℃ ~ +40 ℃ |
|
Çalışma nem oranı |
%80 RH’ye kadar (yoğuşmasız) |
|
Uyumluluk |
GB/T 22714-2008, JB/T 10098-2000, JB/T 9615.1-2000, IEC 60034-15:2005, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Elektrik motorları: 35 kV ve altı AC asenkron motorlar, DC motorlar, servo motorlar (statör ve rotor sargıları)
- Transformatörler: dağıtım transformatörleri, güç transformatörleri, ölçüm transformatörleri (AK/GB)
- Reaktörler ve bobinler: güç reaktörleri, filtre bobinleri, choke sargıları
- Elektrikli cihazlar: kontaktörler, röleler, manyetik valfler, ateşleme bobinleri
- Jeneratörler: küçük ve orta boy senkron jeneratörler, alternatörler
Tipik Kullanım Senaryoları
- Yüksek hacimli üretim hatları: Tamamlanmış motorlar ve transformatörlerin %100 sarım arası yalıtım testi
- Motor tamir atölyeleri: büyük onarımdan sonra izolasyon doğrulaması
- Trafo merkezi bakımı: 35 kV’lik transformatör ve reaktör sargı incelemesi
- Araştırma ve geliştirme laboratuvarları: yeni ürün geliştirme ve performans testleri
- Üçüncü taraf denetimi: ulusal ve uluslararası standartlara uygunluk testleri
Avantajlar
Küresel Aralık Anahtarı Teknolojisi
Aşırı güçlü parazit gürültüsüne direnç yeteneği, ısıtma gerektirmeyen tasarım, mükemmel aşırı yük direnci ve uzun kullanım ömrü → zorlu endüstriyel ortamlarda 24/7 süreklilikle kararlı ve güvenilir çalışma
60 J Yüksek Enerji Çıkışı
Büyük çıkış akımı; büyük kapasiteli ve düşük empedanslı sargılar için uygundur → eksik test yapılmaz, sonuçların doğruluğunu garanti eder
Standarta Uygun Darbe Dalga Formu
0,1–0,5 μs dalga ön cephesi süresi, tüm önemli ulusal ve uluslararası standartları karşılar → test sonuçlarının geçerliliğini ve karşılaştırılabilirliğini sağlar
Çift Devre Eşzamanlı Karşılaştırma
Referans sargıların kullanılmasına gerek kalmaz; iki sargının doğrudan karşılaştırılması → daha hızlı test süresi ve daha yüksek doğruluk
Otomatik Dalga Formu Analizi ve Değerlendirmesi
Akıllı algoritma dalga formu benzerliğini hesaplar; insan hatasını azaltır ve test verimliliğini artırır → yüksek hacimli üretim hatları için idealdir
Kapsamlı güvenlik koruması
Çok katmanlı koruma sistemleri + kapı kilidi mekanizması + otomatik deşarj → operatörler ile test ekipmanları için maksimum güvenlik
SSS
Soru: Topuz aralığı anahtarı ve yarı iletken anahtarlı sarım içi test cihazları arasındaki fark nedir?
A:
- Topuz aralığı anahtarı: Aşırı güçlü parazit gürültüsüne direnç yeteneği, ısıtma gerektirmeyen tasarım, mükemmel aşırı yük direnci ve uzun kullanım ömrü (>10 milyon deşarj), zorlu endüstriyel ortamlar ve yüksek hacimli üretim hatları için uygundur
- Yarı iletken anahtar: Daha küçük boyut, daha düşük gürültü seviyesi ve daha hassas gerilim kontrolü, laboratuvarlar ve temiz ortamlar için uygundur
Soru: GDZJ-35S (Topuz Aralığı) hangi ürünlerin test edilmesini sağlar?
A: 35 kV ve altı düzeydeki tüm AC/DC motorlar, dağıtım transformatörleri, reaktörler, bobinler, akım transformatörleri, röleler ve ateşleme bobinleri dahil olmak üzere bobin tabanlı tüm elektrikli ekipmanları test edebilir.
S: Dalga cephesi süresi uluslararası standartlara uygun mu?
A: Evet. 0,1–0,5 μs aralığındaki dalga cephesi süresi, GB/T 22714-2008 ve IEC 60034-15:2005 standartlarının gereksinimlerine tam olarak uymaktadır.
S: Test için bir referans bobine ihtiyaç var mı?
A: Hayır. Çift yüksek gerilim devresi tasarımı, iki özdeş sargının doğrudan karşılaştırılmasını sağlar; bu nedenle önceden hazırlanmış referans bobinlere gerek yoktur.
