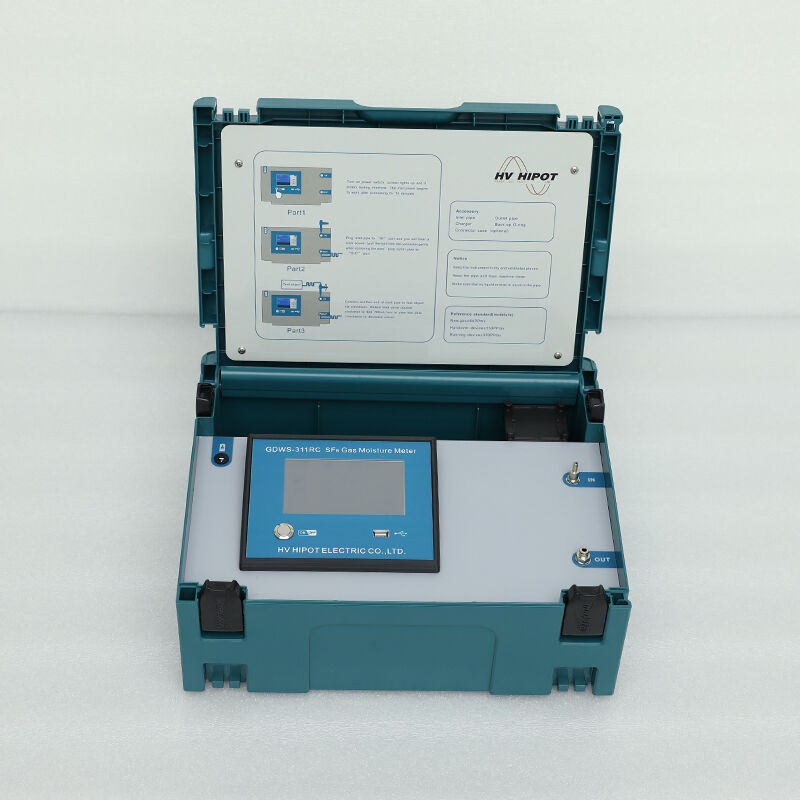

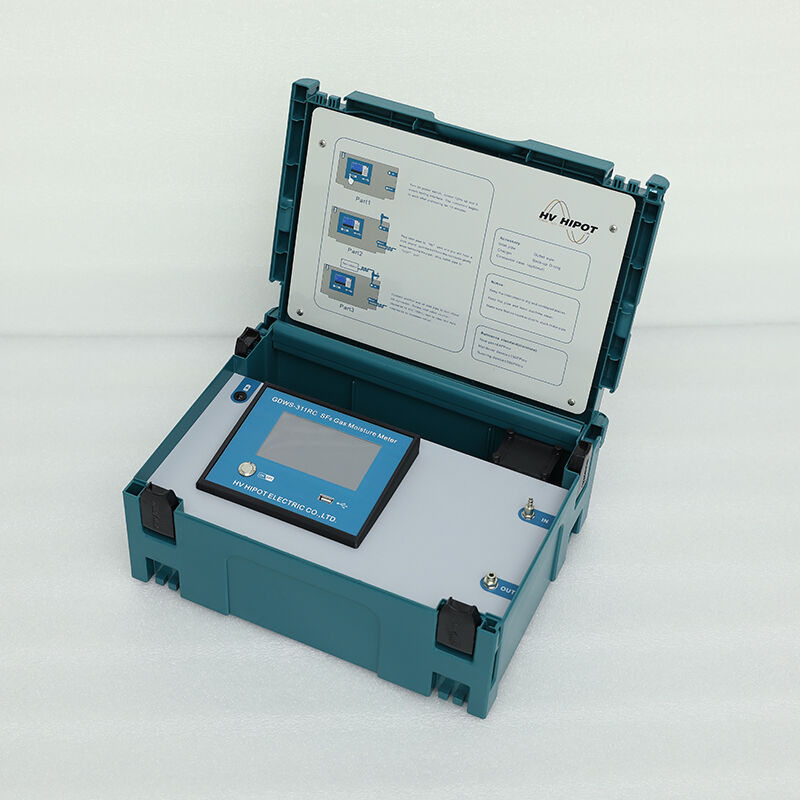

GSA-M/RCF Taşınabilir Kapasitif SF₆ Gazı Çiy Noktası Ölçer
GSA-M/RCF Dijital Akıllı Taşınabilir Kapasitif SF₆ Gaz Çiy Noktası Ölçer; Finlandiya Vaisala DRYCAP® Serisi Sensör, 3 saniyelik Hızlı Yanıt Süresi, Entegre Pompa-Geri Dönüş Sistemi ve 1,8 kg Ultra Hafif Ağırlık ile Donatılmıştır; 10 kV-220 kV SF₆ Yalıtımlı Ekipmanların Hızlı Sahada Nem Tespiti İçin Kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GSA-M/RCF bir maliyet etkin, saha için optimize edilmiş tek işlevli taşınabilir SF₆ gazı çiğ noktası ölçer sF₆ ile yalıtılmış yüksek gerilim ekipmanlarının nem düzeyini hızlıca tespit etmek amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 506-2018 , IEC 60480:2019 ve GB/T 8905-2012 standartlarına uygun olarak, uzun vadeli kararlılığı ve güvenilir test sonuçlarını sağlamak üzere dünyaca ünlü Finlandiya Vaisala DRYCAP® serisi polimer kapasitif çiğ noktası sensörünü kullanır.
Cihazın özellikleri şunlardır: tek işlev odaklı tasarım sezgisel tek tuşla işlem özelliğiyle profesyonel eğitim gerektirmez. Sektörde lider 3 saniyelik hızlı yanıt gerçek zamanlı nem tespitini sağlar ve bu sayede muayene verimliliği büyük ölçüde artırılır. Yenilikçi entegre Pompa-Geri Dönüş Sistemi test edilen gazı cihaza geri pompalayarak SF₆ emisyonlarını ve çevresel kirliliği en aza indirir. Çok hafif sadece 1,8 kg ağırlıkta ve ergonomik el tipi tasarımı sayesinde dar alanlarda ve yüksek rakımlı ortamlarda bile tek elle çalıştırılabilir. Entegre 7,4 V / 5 Ah kapasiteli yüksek kapasiteli lityum pil, 8 saatten fazla süreyle kesintisiz çalışabilmektedir; bu da cihazın tüm gün süren saha muayeneleri için ideal olmasını sağlar. İdealdir: dağıtım şebekesi günlük muayenesi, trafo merkezlerinde hızlı arıza tespiti, SF₆ ekipmanlarının fabrikadan sevkiyat öncesi spot kontrolü ve halka anahtarlama üniteleri, SF₆ devre kesicileri, GIS’ler, ölçüm transformatörleri ve diğer SF₆ yalıtımlı ekipmanların temel kabul testleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Nem (Çiy Noktası) Ölçümü | |
| Sensör Tipi | Finlandiya Vaisala DRYCAP® serisi polimer kapasitif çiy noktası sensörü |
| Ölçüm Aralığı | -80 ℃ ~ +20 ℃ (çiy noktası; 0 ℃ altındaki çıkış değeri donma noktası) |
| Doğruluk | ±2℃ (tam aralık) |
| Yıllık Sürüklenme | ≤±1℃ |
| Çözünürlük | 0.01℃ |
| Tepki Süresi | ≤3 s (63% basamak değişimi, +20→-20℃ Td), ≤45 s (90% basamak değişimi) |
| Genel parametreler | |
| Örnekleme yöntemi | Dahili pompa emiş |
| Akış Hızı | 0,2 ~ 0,6 L/dk (ayarlanabilir) |
| Gaz tüketimi | ~0,8 L tam bir test başına |
| Pompa-Geri Sistemi | Evet (entegre) |
| İzin Verilen Giriş Basıncı | 0,1 ~ 1,0 MPa (mutlak basınç) |
| Otomatik düzeltme | 20℃ ve 0,1 MPa’ya sıcaklık ve basınç düzeltmesi |
| Görüntüleme | 3,2 inç yüksek parlaklıkta HD LCD ekran |
| Veri Depolama | 200 grup (zaman damgası ile, kesinti koruması) |
| Veri Dışa Aktarma | USB arayüzü, Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | Entegre 7,4 V / 5 Ah lityum pil + AC 220 V ± %10, 50 Hz şarj cihazı |
| Batarya ömrü | 8 saatten fazla sürekli çalışma süresi |
| Şarj süresi | ~2,5 saat (tam şarj) |
| Koruma fonksiyonları | Aşırı basınç, aşırı akım, düşük pil seviyesi, pompa koruması, elektromanyetik girişim koruması |
| Boyutlar | 220 × 130 × 70 mm (U × G × Y) |
| Ağırlık | ~1,8 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 506-2018, IEC 60480:2019, GB/T 8905-2012, DL/T 941-2021 |
Uygulamalar
Temel Test Nesneleri
- Yuva Ana Birimler : 10 kV–35 kV SF₆ yalıtımlı halka anahtarlama üniteleri ve anahtarlama donanımları
- SF₆ devre kesicileri : 10 kV–220 kV direk tipi ve dolap tipi SF₆ devre kesiciler
- Gis gaz yalıtımlı anahtarlama cihazı : 110 kV-220 kV GIS ve HGIS ekipmanları
- SF₆ ölçüm transformatörleri : 10 kV–220 kV SF₆ yalıtımlı akım transformatörleri (AT) ve gerilim transformatörleri (GT)
- SF₆ yük anahtarları : 10 kV–35 kV SF₆ yük anahtarları ve ayırıcılar
- SF₆ gaz silindirleri : Dolum öncesi SF₆ gazı kalite kontrolü
Tipik Kullanım Senaryoları
- Enerji şirketleri : Dağıtım şebekesi günlük denetimi ve trafo merkezlerinde hızlı arıza tespiti
- Halka açık ana birim üretim tesisleri : Fabrikadan sevkiyat öncesi rastgele denetim ve kalite kontrolü
- GIS üretim tesisleri : Teslimattan önce temel gaz kalitesi denetimi
- Enerji mühendisliği şirketleri : Dağıtım şebekesi inşaatı ve yenileme projeleri
- Endüstriyel ve madencilik işletmeleri : İç dağıtım ekipmanlarının rutin bakımı
- Bağımsız üçüncü parti test kurumları : SF₆ ekipmanlarının temel kabul testleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 506-2018, IEC 60480:2019 ve GB/T 8905-2012 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Dünya Sınıfı Vaisala DRYCAP® Sensörü
Finlandiya Vaisala orijinal sensörü, yıllık sürüklenme ≤±1℃, uzun vadeli kararlılık → güvenilir ve doğru nem ölçümünü sağlar
Entegre Pompa-Geri Dönüş Sistemi
Test edilen gazı ekipmana geri pompalar → sF₆ emisyonlarını en aza indirir, çevreyi korur, gaz maliyetlerini azaltır
Aşırı Basit Tek Tuşla İşletim
Uzman eğitim gerekmez → operatörün beceri gereksinimlerini azaltır, saha denetim personeli için uygundur
Uzun pil ömrü
tek şarjla 8 saatlik sürekli çalışma → sahada yapılan incelemeler için tam bir gün boyunca yeterli
Yüksek maliyet etkinliği
Giriş seviyesi fiyatla mükemmel performans → dağıtım ağlarında büyük ölçekli kullanım için ideal
SSS
Soru: Vaisala DRYCAP® sensörünün kullanılmasının avantajı nedir?
Cevap: Finlandiya merkezli Vaisala, nem sensörleri alanında dünyada öncü üreticidir. DRYCAP® serisi kapasitif çiğ noktası sensörlerinin avantajları şunlardır: hızlı yanıt süresi, yüksek hassasiyet, düşük sürüklenme (yıllık sürüklenme ≤±1 ℃), güçlü gürültüye dayanıklılık ve uzun kullanım ömrü , bu nedenle SF₆ gazındaki nemi tespit etmek için sektörün standart çözümü haline gelmiştir.
Soru: Test edilen gaz ekipmana geri pompalanabilir mi?
Cevap: Evet. Cihaz, test sonrası ölçülen gazı ekipmana geri pompalayabilen entegre bir geri pompalama sistemine sahiptir. Bu, yalnızca SF₆ emisyonlarını ve çevresel kirliliği en aza indirmekle kalmaz, aynı zamanda gaz satın alma maliyetlerini de azaltır.
Soru: Otomatik sıcaklık ve basınç düzeltmesini destekler mi?
A: Evet. Cihaz, yüksek hassasiyetli entegre sıcaklık ve basınç sensörlerine sahiptir; bu nedenle test sonuçlarını standart koşullara (20 ℃, 0,1 MPa) otomatik olarak düzeltir ve böylece test sonuçlarının standart değerlerle ve geçmiş verilerle karşılaştırılması kolaylaşır.
