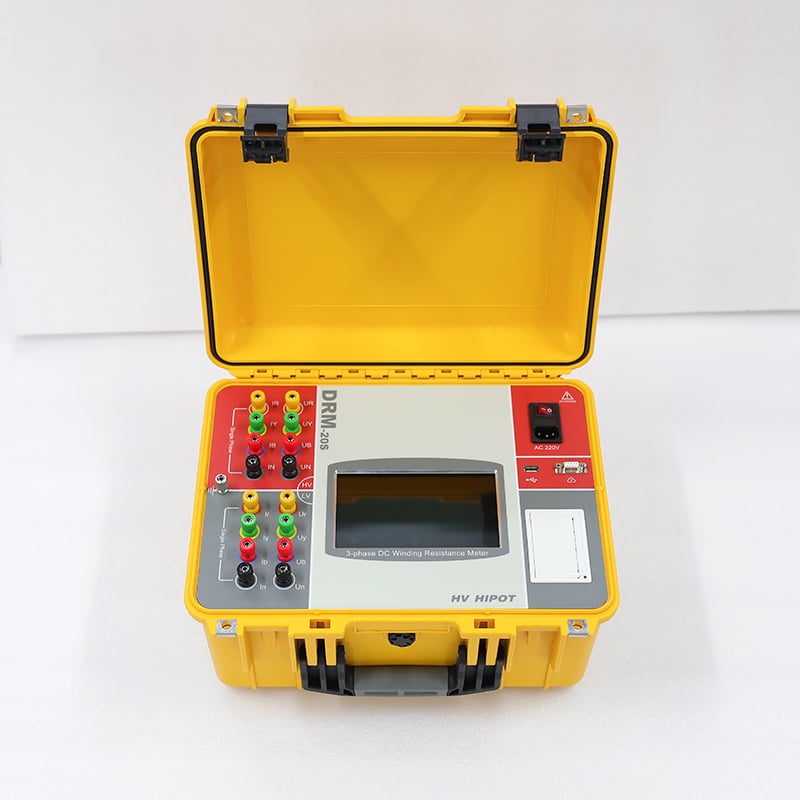

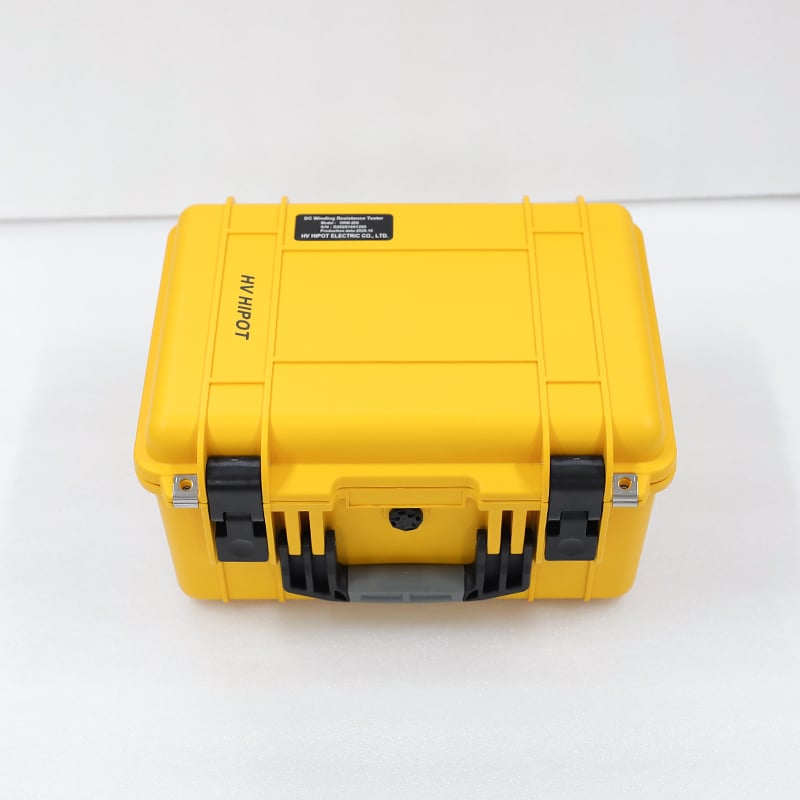

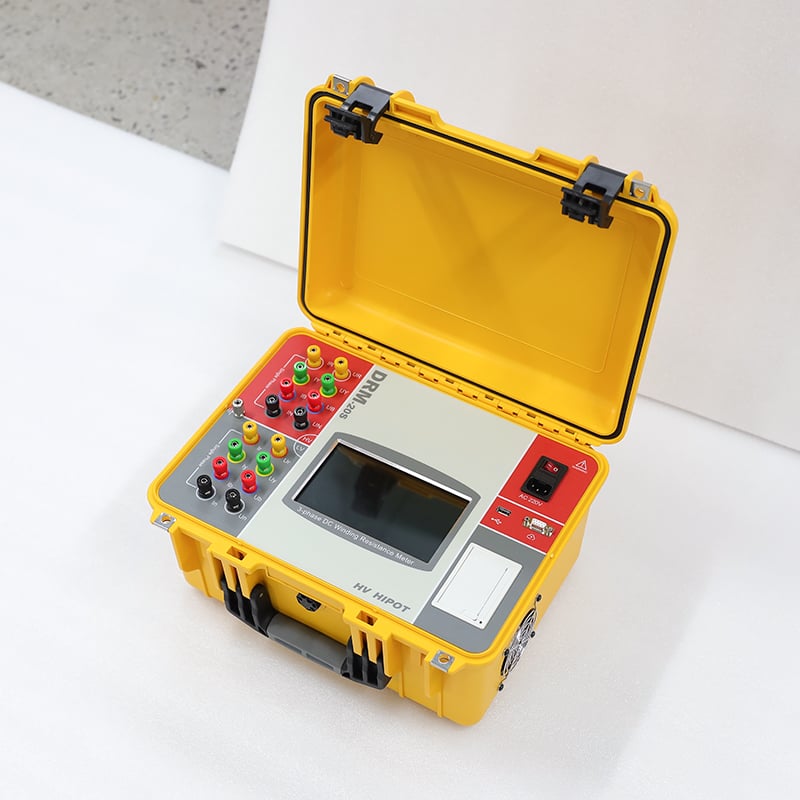

جهاز قياس مقاومة اللف المستمرة ثلاثي الطور DRM-20S
جهاز قياس المقاومة المستمرة الذكي الرقمي ثلاثي الطور DRM-20S (بتيار أقصى ٢٠ أمبير) بتقنية المساعدة المغناطيسية، وأخذ عيّنات متزامنة ثلاثية القناة، وإزالة المغنطة التلقائية، ودعم لفائف Yn/Y/Δ، وحساب تلقائي لعدم التوازن ثلاثي الطور، وشاشة لمس مقاس ٧ بوصات، لاختبار مقاومة التيار المستمر في لفائف المحولات الكهربائية الكبيرة ذات الجهد ١١٠ كيلوفولت / ٢٢٠ كيلوفولت.
- الوصف
- المواصفات الفنية
- التطبيقات
- المزايا
- الأسئلة الشائعة
- المنتجات الموصى بها
الوصف
الأنابيب DRM-20S هو جهاز اختبار احترافي عالي الأداء لمقاومة التيار المستمر ثلاثي الطور مصمم خصيصًا لقياس مقاومة اللفات بدقة وسرعة في المحولات الكهربائية الكبيرة القدرة ويتوافق تمامًا مع DL/ط 845.3-2019 و GB 50150-2016 المعايير، مع اعتماد تقنية الشحن المغناطيسي المساعدة المتقدمة وأخذ العينات المتزامنة عبر ثلاث قنوات لتحقيق سرعة اختبار فائقة تفوق سرعة أجهزة الاختبار أحادية الطور التقليدية بثلاث مرات.
ويتميّز الجهاز بـ شاشة لمس ملوّنة عالية الدقة مقاس 7 بوصات وواجهة رسومية بديهية، تدعم التوصيل لمرة واحدة لإكمال جميع عناصر الاختبار لللفات من الأنواع Yn وY وΔ. ويحتوي على دائرة مساعدة مغناطيسية مدمجة تقلل بشكل كبير من زمن شحن الأحمال الحثية الكبيرة، ووظيفة إزالة المغنطة التلقائية للتخلص من المغنطة المتبقية في قلب المحول بعد إجراء الاختبار. ومزودٌ بنظام شامل لحماية العامل والمعدات من القوة الدافعة الكهربائية العكسية (Back-EMF). كما يدعم حساب عدم التوازن الثلاثي التلقائي، وتخزين 500 مجموعة من البيانات، وتصدير البيانات عبر منفذ USB. وهو مثالي لـ اختبارات قبول المصنع (FAT)، واختبارات التشغيل الأولي في الموقع، واختبارات الصيانة الوقائية المحولات الكهربائية القدرة الكبيرة ذات الجهد 110 كيلوفولت/220 كيلوفولت، وبخاصة المحولات ذات التحكم في نسبة التحويل تحت الحمل (On-Load Tap-Changing Transformers).
المواصفات الفنية
| المواصفات الفنية | المواصفات |
|---|---|
| الحد الأقصى لتلك الكهرباء | 20 أمبير لكل قناة |
| مراحل التيار | 1 ملي أمبير، 10 ملي أمبير، 100 ملي أمبير، 1 أمبير، 5 أمبير، 20 أمبير (اختيار تلقائي/يدوي) |
| نطاق القياس | 20 أمبير: 0.5 ملي أوم – 100 ملي أوم 10 أمبير: 1.0 ملي أوم – 300 ملي أوم 5 أمبير: 10 ملي أوم – 1.0 أوم 1 أمبير: 200 ملي أوم – 6.0 أوم 100 ملي أمبير: 2.0 أوم – 60 أوم ≤10 مللي أمبير: 30 أوم – 50 كيلو أوم |
| الدقة | 0.1μΩ |
| الدقة | ±0.2% من القراءة ± رقمان (المدى الكامل) |
| طريقة القياس | قياس كلفن بأربعة أسلاك |
| زمن الاستقرار | ≤ ثانيتين |
| أنواع اللفات المدعومة | Yn، Y، Δ |
| تقنية المساعدة المغناطيسية | نعم |
| إزالة المغنطة التلقائية | نعم |
| حساب عدم التوازن ثلاثي الطور | نعم |
| وضع اختبار المحول ذي المغير الحملي | نعم |
| تحويل درجة الحرارة | التحويل التلقائي للنحاس (20°م/75°م) والألومنيوم (20°م/75°م) |
| تخزين البيانات | 500 مجموعة (مع طابع زمني وحماية عند انقطاع التيار الكهربائي) |
| تصدير البيانات | واجهة USB، وتوليد تقارير بصيغة PDF/Excel |
| عرض | شاشة لمس ملوّنة عالية الدقة مقاس 7 بوصات |
| وحدة تزويد الطاقة | تيار متردد 220 فولت ±10%، تردد 50 هرتز (بطارية ليثيوم داخلية اختيارية) |
| وظائف الحماية | حماية من القوة الدافعة العكسية، وحماية من التيار الزائد، وحماية من ارتفاع درجة الحرارة، وحماية من الدوائر القصيرة، وحماية ترابطية |
| الأبعاد (مم) | 420×350×180 (الطول×العرض×الارتفاع) |
| الوزن | حوالي 8 كجم (بما في ذلك الحقيبة الحاملة) |
| درجة حرارة التشغيل | -10℃ ~ +50℃ |
| رطوبة التشغيل | ≤90% رطوبة نسبية (بدون تكاثف) |
| الارتفاع | ≤2000m |
| الامتثال | DL/T 845.3-2019، GB 50150-2016، IEC 60076-1:2022، IEC 60404-2:2008 |
التطبيقات
العناصر الأساسية المُختَبَرة
- محولات قوة كبيرة : محولات طاقة غامقة بالزيت بجهد 110 كيلوفولت/220 كيلوفولت (بحد أقصى 240 ميغا فولت أمبير)
- محولات ذات تغيير التوصيل تحت الحمل : محولات مزودة بمغير توصيل تحت الحمل (OLTC)
- محولات التوزيع : محولات توزيع غامرة في الزيت ومحولات توزيع جافة بجهد 10 كيلوفولت/35 كيلوفولت
- المحركات الكهربائية : محركات متزامنة كبيرة ومحركات حثية كبيرة
- محولات القياس : اختبار لفائف محولات التيار (CT) ومحولات الجهد (VT)
- المفاعلات : مفاعلات شبكية ومفاعلات تسلسلية
سيناريوهات الاستخدام الشائعة
- مصانع تصنيع المحولات : الاختبارات الأولية في المصنع (FAT) للمحولات الكهربائية الكبيرة
- شركات الكهرباء اختبارات التشغيل الميداني واختبارات الصيانة الوقائية
- مختبرات الاختبارات التابعة لأطراف ثالثة : الاختبارات المتعلقة بالامتثال والاعتماد
- محطات توليد الطاقة : اختبارات محول المولد ومحول المساعدة
- شركات التعدين والصناعات : فحص وصيانة المحولات الكبيرة
المزايا
التوافق مع المعايير الدولية
يتوافق تمامًا مع المعايير DL/T 845.3-2019 وGB 50150-2016 وIEC 60076-1 → تُعترف نتائج الاختبارات عالميًّا
اختبار متزامن ثلاثي القنوات
التوصيل الكهربائي لمرة واحدة يُكمل جميع الاختبارات الثلاثية الطور → يحسّن كفاءة الاختبار بنسبة ٣٠٠٪، ويقلل تكلفة العمالة وزمن الاختبار
تقنية المساعدة المغناطيسية
يقلل بشكل كبير من زمن شحن الأحمال الحثية الكبيرة → يتم تخفيض زمن اختبار لفات المحولات ذات الجهد ٢٢٠ كيلوفولت من ٣٠ دقيقة إلى ٥ دقائق
وظيفة إزالة المغنطة التلقائية
يزيل المغنطة المتبقية في قلب المحول → يمنع تشبع قلب المحول وزيادة الفقد عند حالة عدم التحميل
وضع اختبار المحول ذي المغير الحملي
لا حاجة لتفريغ الشحنة بين تغييرات التوابع → يحسّن كفاءة اختبار المحولات ذات التوابع القابلة للتغيير تحت التحميل بشكل كبير
حساب تلقائي لعدم التوازن ثلاثي الطور
يحسب معدل عدم التوازن تلقائيًا ويُحدِّد ما إذا كان الناتج مقبولًا أم غير مقبول → ويقضي على أخطاء الحساب اليدوي
حماية أمان شاملة
طبقات حماية متعددة + حماية من القوة الدافعة الكهربائية العكسية (Back-EMF) → أقصى درجات السلامة للمُشغلين والمعدات الاختبارية باهظة الثمن
واجهة شاشة لمس سهلة الاستخدام
شاشة لمس ملونة مقاس 7 بوصات واجهة رسومية بديهية → سهل التشغيل، ويقلل من المتطلبات المفروضة على مهارات المشغل
الأسئلة الشائعة
س: ما الفرق بين جهاز الاختبار ثلاثي الطور DRM-20S وجهاز الاختبار أحادي الطور DRM-10W؟
ج:
- DRM-20S (ثلاثي الطور) : اختبار متزامن ثلاثي القنوات، ويتم الاتصال مرة واحدة لإكمال جميع اختبارات الطور الثلاثة، وتكنولوجيا المساعدة المغناطيسية، وإزالة المغنطة التلقائية، ووضع اختبار المحول ذي المغير الحِمل، ومُحسَّن لـ المحولات الكهربائية ذات القدرة الكبيرة 110 كيلوفولت/220 كيلوفولت
- DRM-10W (أحادي الطور) : اختبار قناة واحدة، بطارية مدمجة، تصميم محمول، مُحسَّن لـ محوِّلات التوزيع 10 كيلوفولت/35 كيلوفولت واختبارها في الموقع كلا الجهازين يستخدمان قياس كلفن رباعي الأسلاك ولهما دقة قياس متطابقة.
س: ما هي تكنولوجيا المساعدة المغناطيسية وما مزاياها؟
ج: تستخدم تكنولوجيا المساعدة المغناطيسية حقلًا مغناطيسيًّا إضافيًّا لتسريع امتلاء قلب المحول بالتشبع أثناء اختبار المقاومة المستمرة، مما يقلل بشكل كبير من زمن الشحن للأحمال الحثية الكبيرة. فعلى سبيل المثال، ينخفض زمن شحن لفات المحولات 220 كيلوفولت من ٣٠ دقيقة إلى ٥ دقائق، ما يحسّن كفاءة الاختبار تحسينًا كبيرًا.
س: لماذا تُعد إزالة المغنطة التلقائية أمرًا مهمًّا؟
ج: يؤدي اختبار المقاومة المستمرة إلى بقاء مغنطة متبقية في قلب المحول، وقد تتسبب هذه المغنطة المتبقية في تشبع القلب، وزيادة الفقد عند الخلوص والضوضاء، بل وقد تؤدي إلى تلف المحول. وتقوم وظيفة إزالة المغنطة التلقائية بإزالة هذه المغنطة المتبقية بعد الانتهاء من الاختبار، مما يضمن التشغيل الطبيعي للمحول.
س: هل يمكن لجهاز DRM-20S اختبار لفات النوع دلتا (Δ)؟
ج: نعم. وهو يدعم لفات الأنواع Yn وY وΔ. وللفتات من النوع Δ، يستخدم خوارزمية اختبار خاصة لقياس مقاومة الطور بدقة دون تغيير التوصيلات.
س: هل يدعم اختبار المُغيِّر المُحمَّل تحت التحميل (On-Load Tap Changer)؟
ج: نعم. ويحتوي على وضع مخصص لاختبار المُغيِّر المُحمَّل تحت التحميل. ويمكنك تبديل التوابع مباشرةً أثناء الاختبار دون الحاجة إلى تفريغ المحول، مما يحسّن بكفاءة الاختبار للمحولات المزودة بمُغيِّرات مُحمَّلة تحت التحميل بشكل كبير.
