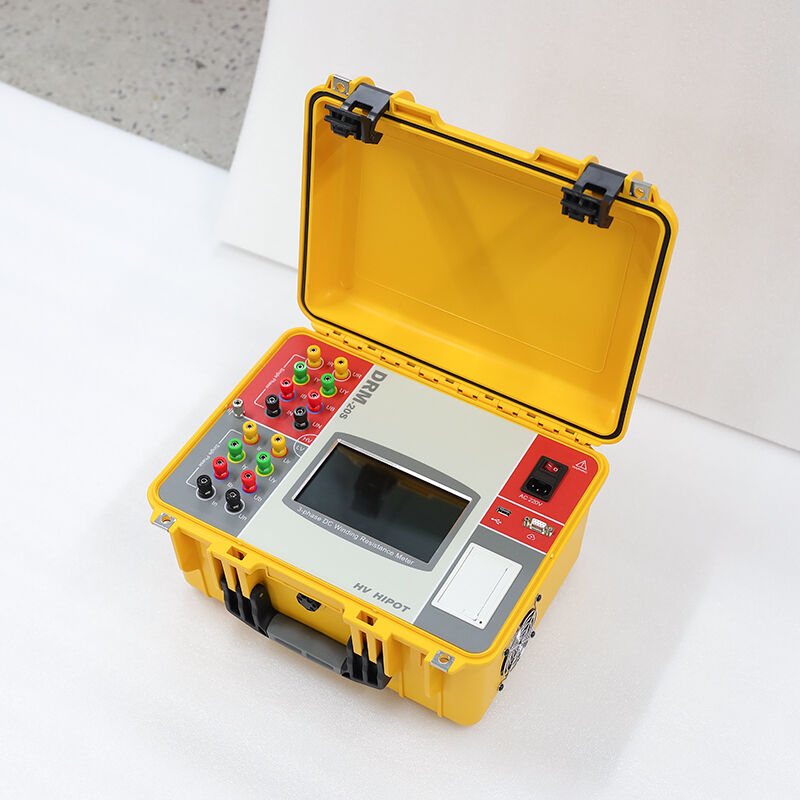

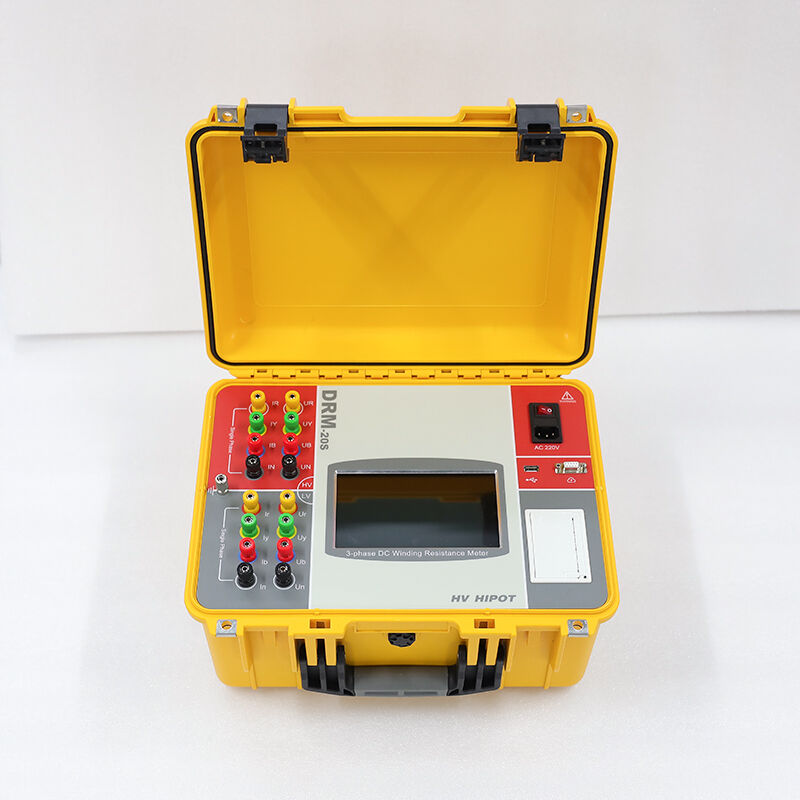

DRM-20S Üç Fazlı DC Sargı Direnci Ölçer
DRM-20S Dijital Akıllı Üç Fazlı Doğru Akım Direnci Test Cihazı (Maksimum Akım: 20 A), manyetik destek teknolojisi, üç kanallı eşzamanlı örnekleme, otomatik demanyetizasyon, Yn/Y/Δ sarım desteği, otomatik üç faz dengesizliği hesaplama özelliği, 7 inç dokunmatik ekran; 110 kV/220 kV sınıfı büyük güç transformatörleri sarımlarının doğru akım direnci testi amacıyla kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The DRM-20S bir profesyonel, yüksek performanslı üç-fazlı DC direnç test cihazı büyük güç transformatörlerindeki sarım direncinin hızlı ve hassas ölçümü için özel olarak tasarlanmıştır tamamen uyumludur DL/T 845.3-2019 ve GB 50150-2016 standartlarına uygun olup, gelişmiş manyetik destekli şarj teknolojisi ve üç kanallı eşzamanlı örnekleme yöntemini kullanarak son derece hızlı test hızı sağlar; bu hız, geleneksel tek-fazlı test cihazlarından 3 kat daha fazladır.
Cihazın özellikleri şunlardır: 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve sezgisel grafik arayüze sahip olup, Yn, Y ve Δ tipi sargılar için tüm test maddelerini tamamlamak üzere tek seferlik kablolama destekler. Büyük endüktif yüklerin şarj süresini önemli ölçüde azaltan entegre bir manyetik destek devresine sahiptir; ayrıca test sonrası transformatör çekirdeklerinde kalan manyetizmayı ortadan kaldıran otomatik demanyetizasyon fonksiyonu bulunur. Operatör ve ekipman güvenliğini sağlamak için kapsamlı bir geri EMK koruma sistemiyle donatılmıştır. Ayrıca otomatik üç faz dengesizliği hesaplama, 500 grup veri depolama ve USB üzerinden veri dışa aktarma özelliklerini destekler. İdealdir fabrika kabul testleri (FAT), saha devreye alma testleri ve önleyici bakım testleri için 110 kV/220 kV büyük güç transformatörleri için, özellikle yük altında kademe değiştirme (on-load tap-changing) transformatörleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Maksimum çıkış akımı | kanal başına 20 A |
| Akım Kademesi | 1 mA, 10 mA, 100 mA, 1 A, 5 A, 20 A (otomatik/el ile seçim) |
| Ölçüm Aralığı | 20 A: 0,5 mΩ – 100 mΩ 10 A: 1,0 mΩ – 300 mΩ 5 A: 10 mΩ – 1,0 Ω 1 A: 200 mΩ – 6,0 Ω 100 mA: 2,0 Ω – 60 Ω ≤10 mA: 30 Ω – 50 kΩ |
| Çözünürlük | 0.1μΩ |
| Doğruluk | okuma değerinin ±0,2'si ± 2 basamak (tam aralık) |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| İzabe Süresi | ≤2 saniye |
| Desteklenen Sarım Türleri | Yn, Y, Δ |
| Manyetik Yardım Teknolojisi | Evet |
| Otomatik Demanyetizasyon | Evet |
| Üç Faz Dengesizliği Hesaplaması | Evet |
| Yük Altında Ayarlanabilir Primer Sargı Test Modu | Evet |
| Sıcaklık Dönüştürme | Bakır (20℃/75℃), Alüminyum (20℃/75℃) otomatik dönüştürme |
| Veri Depolama | 500 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz (isteğe bağlı dahil edilebilir entegre lityum pil) |
| Koruma fonksiyonları | Geri EMK koruması, aşırı akım koruması, aşırı sıcaklık koruması, kısa devre koruması, kilitlenme koruması |
| Boyutlar (mm) | 420×350×180 (U×G×Y) |
| Ağırlık | ~8 kg (taşıma çantası dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 845.3-2019, GB 50150-2016, IEC 60076-1:2022, IEC 60404-2:2008 |
Uygulamalar
Temel Test Nesneleri
- Büyük güç dönüşümü aletleri 110 kV/220 kV yağlı tip güç transformatörleri (en fazla 240 MVA)
- Yük altında kademe değiştirme transformatörleri : yük altında kademe değiştiricili (OLTC) transformatörler
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Elektrik Motorları : büyük senkron motorlar ve asenkron motorlar
- Alet Transformatorları : akım transformatörü (CT) ve gerilim transformatörü (VT) sargı testi
- Reaktörler : şönt reaktörler ve seri reaktörler
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri : büyük güç transformatörlerinin fabrika kabul testleri (FAT)
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Enerji Santralleri : jeneratör transformatörü ve yardımcı transformatör testleri
- Madencilik ve endüstriyel işletmeler : büyük transformatörlerin muayenesi ve bakımı
Avantajlar
Uluslararası standartlara uygunluk
DL/T 845.3-2019, GB 50150-2016 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Üç Kanallı Senkron Test
Tek seferlik kablo bağlantısı ile üç fazlı tüm testler tamamlanır → test verimliliğini %300 artırır, işçilik maliyetini ve test süresini azaltır
Manyetik Yardım Teknolojisi
Büyük endüktif yüklerin şarj süresini önemli ölçüde azaltır → 220 kV trafo sargıları için test süresi 30 dakikadan 5 dakikaya düşürülür
Otomatik Demanyetizasyon İşlevi
Trafo çekirdeklerindeki kalıntı manyetizmayı ortadan kaldırır → trafo çekirdeğinin doymasını ve boşta kayıpların artmasını önler
Yük Altında Ayarlanabilir Primer Sargı Test Modu
Priz değişimleri arasında deşarj işlemine gerek yoktur → yük altında priz değiştiren transformatörlerin test verimliliğini büyük ölçüde artırır
Otomatik Üç Faz Dengesizliği Hesaplaması
Dengesizlik oranını otomatik olarak hesaplar ve geçti/kaçtı kararını verir → manuel hesaplama hatalarını ortadan kaldırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + geri EMK koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Kullanıcı dostu dokunmatik ekran arayüzü
7 inç renkli dokunmatik ekran ile sezgisel grafik arayüz → işletimi kolaydır, operatörün beceri gereksinimlerini azaltır
SSS
S: DRM-20S üç fazlı test cihazı ile DRM-10W tek fazlı test cihazı arasındaki fark nedir?
A:
- DRM-20S (Üç Fazlı) : Üç kanallı eşzamanlı test; tek seferde bağlantı kurularak tüm üç fazlı testler tamamlanır; manyetik destek teknolojisi; otomatik demanyetizasyon; yük altında kademe değiştirici test modu; 110 kV/220 kV büyük güç transformatörleri için optimize edilmiştir
- DRM-10W (Tek Fazlı) tek kanallı test, dahili pil, taşınabilir tasarım, dağıtım transformatörleri ve saha testleri için optimize edilmiştir 10 kV/35 kV dağıtım transformatörleri ve saha testleri için uygundur Her ikisi de 4 telli Kelvin ölçümünü kullanır ve aynı ölçüm doğruluğuna sahiptir.
Soru: Manyetik destek teknolojisi nedir ve avantajları nelerdir?
Cevap: Manyetik destek teknolojisi, doğru akım direnci testi sırasında transformatör çekirdeğinin doygunluğunu hızlandırmak amacıyla ek bir manyetik alan kullanır; bu da büyük endüktif yüklerin şarj süresini önemli ölçüde azaltır. 220 kV’lik transformatör sargıları için şarj süresi 30 dakikadan 5 dakikaya düşürülür ve test verimliliği büyük ölçüde artırılır.
Soru: Otomatik demanyetizasyon neden önemlidir?
Cevap: Doğru akım direnci testi, transformatör çekirdeğinde kalıcı manyetizma bırakır; bu da çekirdek doygunluğuna, boşta kayıp ve gürültü artışına hatta transformatörün hasar görmesine neden olabilir. Otomatik demanyetizasyon fonksiyonu, test sonrası kalıcı manyetizmayı ortadan kaldırarak transformatörün normal çalışmasını sağlar.
Soru: DRM-20S, Δ tipi sargıları test edebilir mi?
A: Evet. Yn, Y ve Δ tipi sargıları destekler. Δ tipi sargılar için, bağlantıların değiştirilmesine gerek kalmadan faz direncini doğru bir şekilde ölçmek üzere özel bir test algoritması kullanır.
S: Yük altında kademe değiştirici testini destekler mi?
A: Evet. Yük altında kademe değiştirici testi için özel bir test modu vardır. Test sırasında transformatörün deşarj edilmesine gerek kalmadan doğrudan kademe değiştirebilirsiniz; bu da yük altında kademe değiştiren transformatörlerin test verimini büyük ölçüde artırır.
