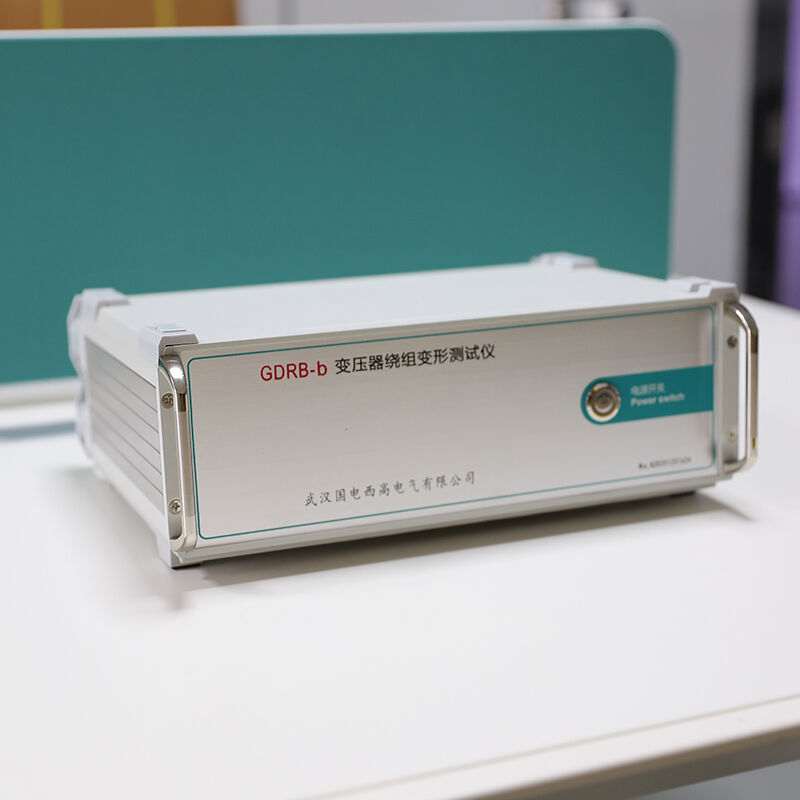

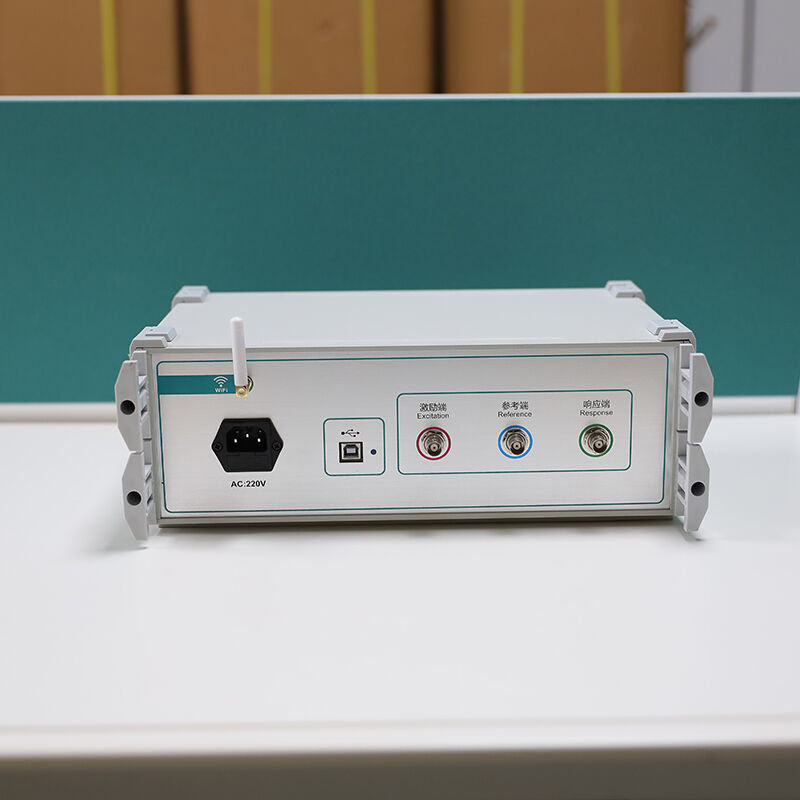

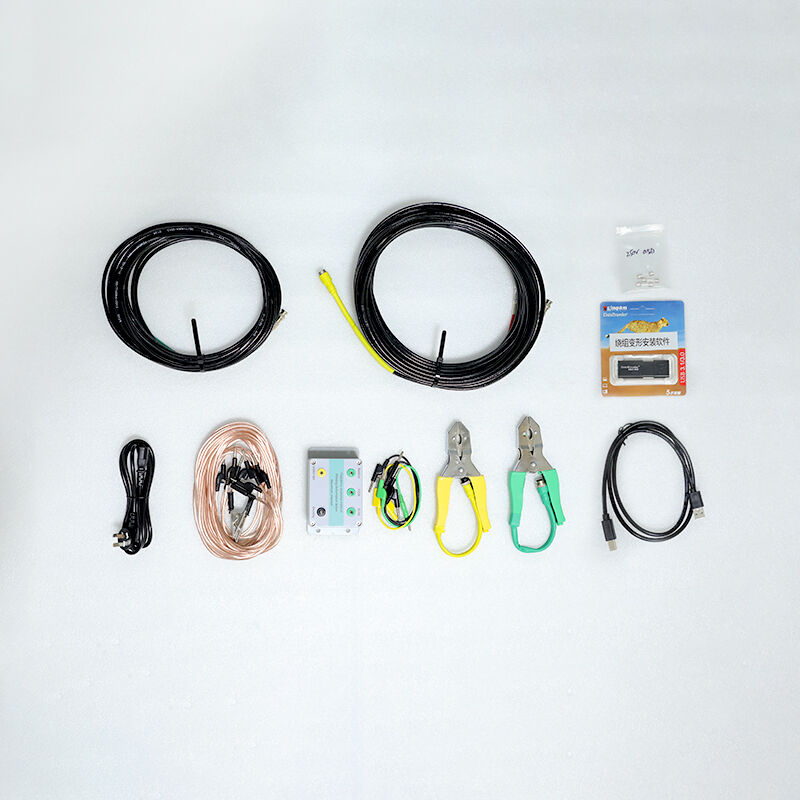

GDRB-B Frekans Yanıt Sargı Deformasyon Test Cihazı
GDRB-B Dijital Akıllı Trafo Sargısı Deformasyon Test Cihazı (Frekans Yanıt Analizi), 10 Hz–2 MHz tarama aralığı, %0,001 frekans doğruluğu, çift kanallı eşzamanlı örnekleme, otomatik korelasyon katsayısı hesaplama, akıllı deformasyon sınıfı teşhisi; 6 kV–500 kV güç transformatörlerinde sargı deformasyonunun tahribatsız tespiti için.
- Açıklama
- Özelliği
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDRB-B bir profesyonel, tahribatsız transformatör test cihazı güç transformatörlerinin sarım deformasyonunu tespit etmek üzere özel olarak tasarlanmıştır tamamen uyumludur DL/T 911-2016 , IEC 60076-18:2012 ve IEEE Std C57.149-2012 standartlarına uygun olarak, gelişmiş dijital sentezli tarama frekansı teknolojisi ve çift kanallı eşzamanlı örnekleme yöntemini kullanarak transformatörün kapağı sökülmeden veya kaldırılmadan sarımların genlik-frekans cevap karakteristiklerini ölçer.
Cihaz, her transformatör sargısının endüktansı, kapasitesi ve direnç dağılımı ile belirlenen benzersiz bir "elektriksel parmak izi"ne sahip olması ilkesiyle çalışır. Herhangi bir mekanik deformasyon (eksenel yer değiştirme, radyal şişme, devir-devir kısa devre, çekirdek gevşemesi) bu parametreleri değiştirir ve frekans tepki eğrisinde bir kaymaya neden olur. Cihaz, mevcut eğriyi referans eğriyle (fabrika testi veya önceki test) karşılaştırarak sargı deformasyonunun türünü ve şiddetini doğrulukla belirleyebilir. Bir 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve akıllı analiz yazılımıyla donatılmıştır; otomatik korelasyon katsayısı hesaplaması ve deformasyon sınıfı tanısı destekler. İçindeki 7,4 V / 10 Ah büyük kapasiteli lityum pil ile 8 saatten fazla süreyle kesintisiz çalışabilir; bu da onu saha testleri için ideal kılar. İdealdir kısa devre sonrası arıza tespiti, nakliye sonrası kabul testleri, önleyici bakım testleri, fabrika kabul testleri ve üçüncü taraf denetimi 6 kV–500 kV güç transformatörleri için.
Özelliği
| Parametre | Özelliği |
|---|---|
| Tarama Frekans Aralığı | 10 Hz – 2 MHz |
| Frekans doğruluğu | 0.001% |
| Genlik Ölçüm Aralığı | -120 dB – +20 dB |
| Genlik Doğruluğu | ±0,1 dB |
| Tarama Noktaları | 2000 nokta (kullanıcı tarafından ayarlanabilir) |
| Tarama Modları | Doğrusal tarama / Logaritmik tarama |
| Test Tekrarlanabilirliği | ≥99.5% |
| Örnekleme Kanalları | Çift kanallı senkron örnekleme |
| Çıkış Gerilimi | ±20 V tepe değeri (otomatik ayar) |
| Çıkış empedansı | 50Ω |
| Giriş Empedansı | 1 MΩ (entegre 50 Ω eşleştirme direnci) |
| Gerilim İzolasyonu | 5000V |
| Teşhis Yöntemi | Korelasyon katsayısı yöntemi (DL/T 911-2016) |
| Deformasyon Sınıfları | Normal / Dikkat Gerektiren / Anormal / Şiddetli |
| Karşılaştırma Modları | Boyuna karşılaştırma (aynı faz, farklı zaman) / Enine karşılaştırma (farklı fazlar, aynı zaman) |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz + dahili 7,4 V / 10 Ah lityum pil |
| Batarya ömrü | 8 saatten fazla sürekli çalışma süresi |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Koruma fonksiyonları | 5000 V gerilim izolasyonu, aşırı gerilim, aşırı akım, kısa devre, ters kutupluluk, otomatik deşarj |
| Boyutlar (mm) | 360×290×170 (U×G×Y) |
| Ağırlık | ~6 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 911-2016, IEC 60076-18:2012, IEEE Std C57.149-2012, GB/T 1094.1-2021 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri 6 kV–500 kV yağlı tip güç transformatörleri (en fazla 1000 MVA’ya kadar)
- Kuruluşlu transformatörler 10 kV–35 kV kuru tip güç transformatörleri
- Özel transformatörler doğrultucu transformatörler, fırın transformatörleri, traksiyon transformatörleri
- Dağıtım dönüştürücüleri 10 kV direk montajlı transformatörler ve kutu tipi transformatörler
Tipik Kullanım Senaryoları
- Kısa devre sonrası arıza tespiti transformatörün yakın alanda kısa devre arızası yaşadıktan sonra zorunlu test
- Taşımadan sonraki kabul testi taşıma sırasında oluşan titreşim nedeniyle sargılarda meydana gelen deformasyonların kontrolü
- Önleyici bakım testleri transformatör sargı durumunun düzenli denetimi
- Fabrika kabul testleri : transformatör üreticisinin çıkış kalite kontrolü
- Bağımsız üçüncü parti test kurumları : uygunluk testi ve sertifikasyon
- Enerji şirketleri : sahada transformatör durum değerlendirmesi
- Araştırma kurumları için oldukça uygundur : transformatör arıza mekanizması araştırması
Avantajlar
Uluslararası standartlara uygunluk
DL/T 911-2016, IEC 60076-18 ve IEEE Std C57.149 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
Yıkıcı Olmayan Testler
Transformatörün kapağının sökülmesine veya kaldırılmasına gerek yoktur; transformatöre zarar verilmez → test süresini ve maliyetini azaltır
Aşırı Yüksek Duyarlılık
Sargıdaki 1 mm’lik en küçük deformasyonları bile tespit edebilir → ciddi hasarlara neden olmadan önce potansiyel arızaları belirler
Hızlı Test Hızı
sargı başına 1–2 dakika, üç fazlı testi 10 dakikadan kısa sürede tamamlar → iş verimliliğini %80 artırır
Akıllı Otomatik Teşhis
Dahil edilmiş standart algoritma ile korelasyon katsayısı otomatik olarak hesaplanır ve deformasyon sınıfı belirlenir → operatörün beceri gereksinimini azaltır, öznel değerlendirme hatalarını ortadan kaldırır
Taşınabilir ve uzun pil ömrü
6 kg hafif tasarım ve 8 saat pil ömrü → uzak yerdeki trafo merkezleri ve elektrik santrallerinde saha testleri için idealdir
Hollistic Veri Yönetimi
Otomatik rapor oluşturma, USB ile dışa aktarma ve veri izlenebilirliği → manuel kayıt hatalarını ortadan kaldırır, geçmiş veri karşılaştırmasını kolaylaştırır
Kanıtlanmış Sahada Performansı
Dünyada elektrik şirketleri ve transformatör üreticileri tarafından yaygın olarak kullanılır → güvenilir ve güvenilir performans
SSS
S: FRA yöntemi ile kısa devre empedansı yöntemi arasındaki fark nedir?
A:
- FRA yöntemi : Sargıların genlik-frekans cevap özelliklerini geniş bir frekans aralığında (10 Hz–2 MHz) ölçer. Yüksek duyarlılığa sahiptir ve küçük deformasyonları tespit edebilir; ancak karşılaştırma amacıyla referans eğrilerine ihtiyaç duyar.
- Kısa devre empedansı yöntemi : Sargıların düşük frekanslı empedansını ölçer. Basittir ve referans eğrilere ihtiyaç duymaz; ancak düşük duyarlılığa sahiptir ve yalnızca ciddi deformasyonları tespit edebilir. GDRB-B, uluslararası standartlara göre sargı deformasyonu tespiti için en yaygın kabul gören ve en duyarlı yöntem olan FRA yöntemini kullanır.
S: GDRB-B hangi tür sargı arızalarını tespit edebilir?
Y: Tüm yaygın sargı mekanik arızalarını tespit edebilir, bunlar şunlardır:
- Sargıların eksenel yer değiştirmesi ve radyal şişmesi
- Sargı sarım arası ve disk arası kısa devreler
- Çekirdeğin gevşemesi ve yer değiştirmesi
- Kırık sıkma yapıları
- Sargı bağlantı sorunları
- Kısmi sargı çökmesi
S: Test için transformatörün kesilmesi gerekir mi?
Y: Evet. Test öncesinde transformatör tamamen kesilmeli, topraklanmalı ve deşarj edilmelidir (kalıntı gerilim <50 V). Tüm dış bağlantılar çıkarılmalıdır; özellikle alevli izolatör uç ekran bağlantıları, sinyal girişimini ortadan kaldırmak için çıkarılmalıdır.
S: Otomatik tanı işlevi nasıl çalışır?
Y: Cihaz, mevcut test eğrisi ile referans eğrisi arasındaki korelasyon katsayısını DL/T 911-2016’ya göre hesaplar:
- Korelasyon katsayısı >0.95: Normal
- 0.90–0.95: Dikkat Gerektiriyor
- 0.85–0.90: Anormal
- <0.85: Ağır Tanı sonucunu otomatik olarak verir ve standartlaştırılmış bir test raporu oluşturur.
S: Üç fazlı bir transformatörün testi ne kadar sürer?
Y: Hızlı test fonksiyonuyla bir sargı için 1–2 dakika ve bağlantı kurma ile veri işleme dahil olmak üzere, üç fazın tamamının testi toplamda 10 dakikadan az sürer.
