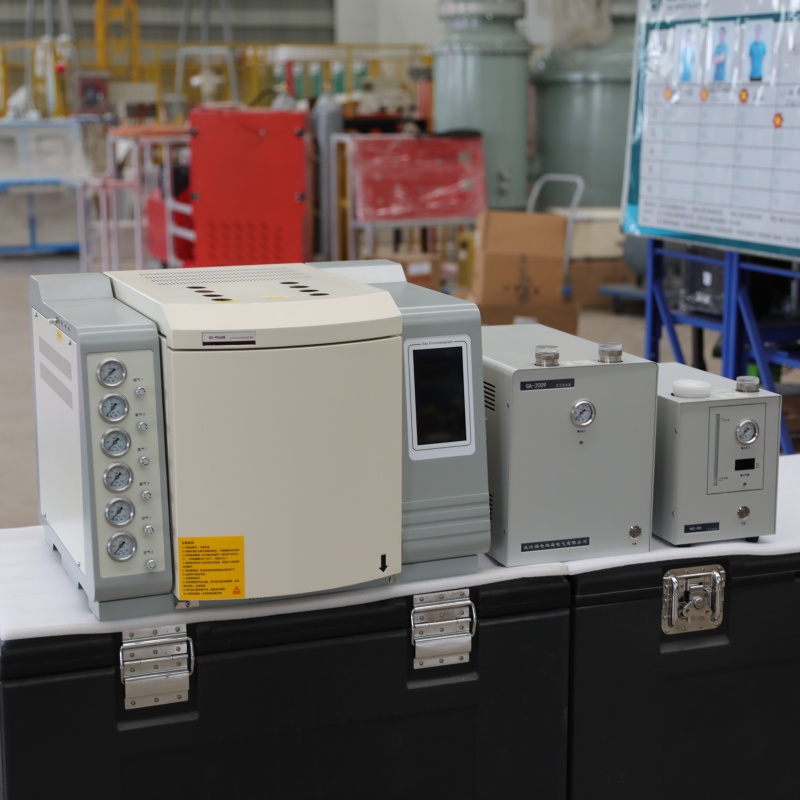

جهاز كروماتوغراف الغاز العازل الخاص بالنظام الرقمي الذكي للطاقة GDC-9560B، مزوّد بنظام تفرع متوازٍ ثلاثي الأعمدة، وكاشفين مزدوجين مع محول حفاز نيكل، وصعود درجة الحرارة المبرمج على ١٦ مرحلة، والتحكم عن بُعد عبر شبكة الإيثرنت، لتحليل الغازات المذابة في زيت المحولات المخبري.

الوصف
المواصفات الفنية
التطبيقات
المزايا
الأسئلة الشائعة
المنتجات الموصى بها

الوصف

الأنابيب GDC-9560B هو جهاز كروماتوغراف غاز الزيت العازل المتخصص من الفئة الاحترافية عالي الدقة المُستخدَم في المختبرات مصمم خصيصًا لتحليل الغازات الذائبة (DGA) وتشخيص الأعطال الكامنة في محولات الطاقة، والمحولات القياسية، ومفاتيح الدائرة والمعدات الكهربائية الأخرى المملوءة بالزيت في مختبرات قطاع الطاقة ويتوافق تمامًا مع GB/T 17623-2017 , DL/T 722-2014 و IEC 60567-2011 المعايير، وباعتماد نظام تفرّع ثلاثي الأعمدة مُحسَّن يقترن بكاشفين مزدوجين ومحوِّل حفاز نيكل، ما يمكّن من إجراء تحليل كاملٍ لجميع الغازات التسعة المميزة الذائبة في زيت العزل دفعة واحدة.

يتميز الجهاز بتصميم مبتكر بنية معمارية متوازية متعددة المعالجات تضمن اكتساب البيانات بسرعة عالية ومعالجة الإشارات في الزمن الحقيقي. ونظام التحكم المتطور في درجة الحرارة باستخدام الحاسوب المصغر الخاص بها نظام تحكم إلكتروني متقدم في درجة الحرارة باستخدام حاسوب مصغر يوفّر دقة تحكُّم في درجة الحرارة تبلغ ±٠٫١°م وقدرة على رفع درجة الحرارة وفق برنامج مكوَّن من ١٦ مرحلة، مما يضمن فصلًا ممتازًا لمكونات الغاز. والدارة التناظرية-الرقمية (AD) المدمجة ذات الدارة التناظرية-الرقمية (AD) ذات الدقة العالية ٢٤ بت مع وظيفة التخزين التلقائي لخط الأساس وطرحه تحسّن بشكل كبير من حساسية الكشف واستقراره.

المواصفات الفنية

المواصفات الفنية	المواصفات
معلمات النظام
المعايير المطابقة	GB/T 17623-2017، DL/T 722-2014، IEC 60567-2011، ASTM D3612-2020
بنية التحكم	متعدد المعالجات المتوازي
وضع التشغيل	يدوي / أوتوماتيكي بالكامل (مع عيّنة تلقائية)
عرض	شاشة لمس ملوّنة LCD نقطية مقاس ٨ بوصات بدقة ١٩٢×٦٤
تخزين البيانات	1000 مجموعة من بيانات الاختبار بالإضافة إلى المخططات الكروماتوغرافية
تصدير البيانات	منفذ USB 2.0، ومنفذ إيثرنت (TCP/IP)
تنسيقات البيانات	Excel، PDF، AIA (مخطط كروماتوغرافي Andi)
التوافق مع أنظمة إدارة المختبرات (LIMS)	نعم
التحكم عن بعد	نعم (حتى 3 اتصالات IP مستقلة)
نظام تحكم في درجة الحرارة
نطاق فرن العمود	درجة حرارة الغرفة +٥°م إلى ٤٠٠°م
دقة فرن العمود	±0.1℃
دقة تحديد درجة الحرارة في فرن العمود	0.1℃
رفع درجة الحرارة المُبرمَج	١٦ مرحلة، من ٠٫١ إلى ٤٠ درجة مئوية/دقيقة
فرن العمود مع باب خلفي	نعم (تبريد تلقائي)
نطاق منفذ الحقن	درجة حرارة الغرفة +٥°م إلى ٤٠٠°م
نطاق الكاشف	درجة حرارة الغرفة +٥°م إلى ٤٠٠°م
نظام التحكم في مسار الغاز
وضع التحكم	التحكم بالصمام الميكانيكي (قياسي) / التحكم الإلكتروني في ضغط الغاز EPC (اختياري)
غاز الحامل	النيتروجين N₂ / الهيليوم He (نقاء ٩٩٫٩٩٩٪)
غاز الاحتراق	هيدروجين (نقاء ٩٩,٩٩٩٪)
غاز مساعد	هواء (خالٍ من الزيت، جاف)
أداء الكاشف
كاشف اللهب الأيوني (FID)
حد الكشف	≤٢×١٠⁻¹¹ غ/ث (هيكسادكان عادي/إيزوأوكتان)
الضوضاء الأساسية	≤٥×١٠⁻¹⁴ أ
الانحراف الأساسي	≤١×١٠⁻¹³ أ/٣٠ دقيقة
المدى الخطي	≥١٠⁶
كاشف التوصيل الحراري (TCD)
الحساسية	≥٢٥٠٠ مللي فولت·مل/ملغ (بنزين/تولوين)
الضوضاء الأساسية	≤20μV
الانحراف الأساسي	≤100 ميكرو فولت/30 دقيقة
محوّل محفّز نيكل
درجة حرارة التحويل	375℃
كفاءة التحويل	≥98% (لأول أكسيد الكربون/ثاني أكسيد الكربون)
حدود الكشف
ه₂	≤2 مايكرو لتر/لتر
C₂H₂	≤0.1 مايكرو لتر/لتر
CO	≤2 مايكرو لتر/لتر
CO₂	≤5 مايكرو لتر/لتر
CH₄/C₂H₄/C₂H₆	≤0.1 مايكرو لتر/لتر
O₂	≤10 مايكرو لتر/لتر
N₂	≤20 مايكرو لتر/لتر
والدقة الكمية
مكون ≥10 مايكرو لتر/لتر	≤±3%
مكون <10 مايكرو لتر/لتر	≤±10%
تكرارية زمن الاحتباس	≤±0.5%
تكرارية مساحة القمة	≤±1%
جهاز أخذ العينات الآلي (اختياري)
مواقع العينة	10 / 20 موضعًا
حجم العينة	قابل للضبط من 1 مل إلى 5 مل
درجة حرارة التسخين	درجة حرارة الغرفة حتى 100°م
وحدة تزويد الطاقة
قوة المدخل	تيار متردد ٢٢٠ فولت ±١٠٪، تردد ٥٠ هرتز
استهلاك الطاقة	≤1800 واط
المعالم الفيزيائية
الأبعاد	550×500×450 مم (الطول × العرض × الارتفاع، الوحدة الرئيسية)
الوزن	~48 كجم (الوحدة الرئيسية)
هيكل	فولاذ مدرفل على البارد مع رش إلكتروستاتيكي
درجة الحماية	IP40
درجة حرارة التشغيل	10°م إلى 35°م
درجة حرارة التخزين	-20℃ ~ +60℃
الرطوبة	≤٨٥٪ رطوبة نسبية (بدون تكثّف)

التطبيقات

العناصر الأساسية المُختَبَرة

زيوت صناعة الكهرباء : زيت المحولات، وزيت المفاتيح، وزيت معدات العزل الغازي (GIS)، وزيت الكابلات
المعدات المملوءة بالزيت : المحولات الكهربائية، والمحولات القياسية، ومفاتيح الدوائر، والمفاعلات، ومعدات العزل الغازي (GIS)

سيناريوهات الاستخدام الشائعة

شركات الكهرباء : الفحوصات الروتينية لتحليل الغازات الذائبة (DGA) في المختبرات المركزية، وتشخيص أعطال المحولات، وتحليل الحوادث
مصنعي المحولات مراقبة جودة الإنتاج في المصنع، والاختبارات النوعية، وخدمات ما بعد البيع
شركات معالجة الزيوت : فحص جودة تجديد زيت العزل، والتحكم في عملية ترشيح الزيت بالفراغ
مؤسسات الاختبارات من طرف ثالث : فحص جودة الزيت، وتقييم الأداء، والتحكيم في قضايا الجودة
معاهد أبحاث الطاقة بحث في شيخوخة عزل المحولات، وبحث في آليات حدوث الأعطال

المزايا

متوافق مع أحدث المعايير الدولية

يتوافق تمامًا مع المعيار الوطني الصيني GB/T 17623-2017، ومع معيار الصناعة DL/T 722 ومعيار IEC 60567 الدولي → تُعترف نتائج الاختبارات من قِبل أنظمة الطاقة في جميع أنحاء العالم

تحليل متكامل لـ ٩ مكونات في عملية واحدة رائدة على مستوى الصناعة

نظام متوازي مقسَّم إلى ثلاثة أعمدة مُحسَّن، دون الحاجة إلى حقن متعدد → يحسِّن كفاءة التحليل بنسبة ٣٠٠٪ ويقلل من الأخطاء البشرية

حساسية فائقة للكشف عن الغازات النزرة

حد الكشف عن الغاز C₂H₂ منخفض حتى ٠٫١ مايكرو لتر/لتر، ويحدد بدقة أعطال التفريغ المبكرة → يمنع وقوع حوادث جسيمة في المحولات الناجمة عن أعطال كامنة

دقة تحكم فائقة في درجة الحرارة تبلغ ±٠٫١°م

نظام متقدم للتحكم في درجة الحرارة باستخدام حاسوب دقيق، مع تسخين برمجي على ١٦ مرحلة → يضمن فصلًا ممتازًا وإعادة إنتاجٍ موثوقة لمكونات الغاز

التشغيل عبر الشبكة والإدارة عن بُعد

واجهة إيثرنت مدمجة، تدعم المراقبة عن بُعد من قِبل مستخدمين متعددين ومشاركة البيانات → وتيسّر الإدارة الرقمية للمختبر والصيانة عن بُعد

التصميم الوحدوي والتكوين المرِن

خيارات متعددة للكواشف، مع إمكانية اختيار عيّنة رأسية تلقائية كخيار إضافي → يلبي احتياجات المختبرات المختلفة ويمكن ترقيته وفقًا للمتطلبات المستقبلية
