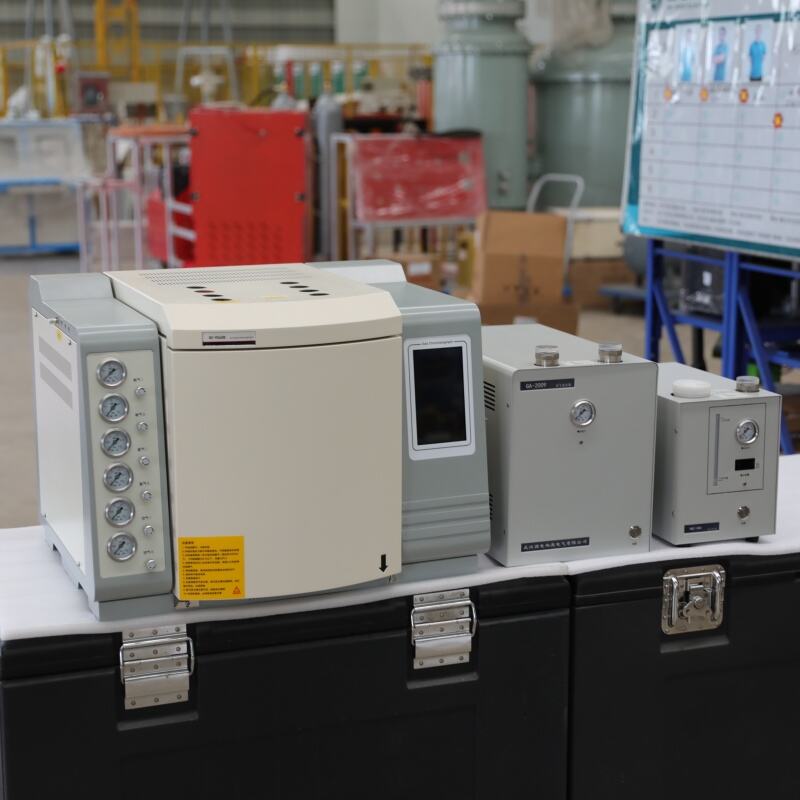

GDC-9560B Güç Sistemleri Özel Yağ Gaz Kromatografi Cihazı
GDC-9560B Dijital Akıllı Güç Sistemleri Özel İzole Edici Yağ Gaz Kromatografı, Üç Kolonlu Paralel Şönt Sistem, Çift Dedektör + Nikel Katalizör Dönüşüm Cihazı, 16 Aşamalı Programlanabilir Sıcaklık Artışı ve Ethernet Uzaktan Kontrol ile Laboratuvarlarda Transformatör Yağında Çözünmüş Gaz Analizi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDC-9560B bir profesyonel sınıf, yüksek hassasiyetli laboratuvar özel izolasyon yağı gaz kromatografi cihazı elektrik santrallerindeki laboratuvarlarda güç transformatörlerinin, enstrüman transformatörlerinin, kesicilerin ve diğer yağla doldurulmuş elektrik ekipmanlarının çözünmüş gaz analizi (DGA) ve gizli arıza teşhisi amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 17623-2017 , DL/T 722-2014 ve IEC 60567-2011 standartlarına uygun olarak, izolasyon yağında çözünmüş olan tüm dokuz karakteristik gazın tek seferde tam analizini sağlayan, optimize edilmiş üç kolonlu paralel şönt sistem ile çift dedektör ve nikel katalizör dönüştürücü birleşimi kullanır.
Cihaz, yenilikçi bir çoklu işlemci paralel mimarisi yüksek hızlı veri toplama ve gerçek zamanlı sinyal işleme sağlar. Gelişmiş mikrobilgisayar kontrollü sıcaklık sistemi ±0,1 ℃'lik sıcaklık kontrol doğruluğu ve 16 aşamalı programlanabilir sıcaklık artış özelliği sunar; bu da gaz bileşenlerinin mükemmel ayrılmasını sağlar. Dahili 24 bit yüksek çözünürlüklü AD devresi temel çizgi otomatik depolama ve çıkarma fonksiyonu ile birlikte algılama hassasiyetini ve kararlılığını önemli ölçüde artırır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 17623-2017, DL/T 722-2014, IEC 60567-2011, ASTM D3612-2020 |
| Kontrol Mimarisi | Çoklu işlemci paralel |
| Çalışma Modu | Manuel / Tam otomatik (otomatik örnekleme cihazlı) |
| Görüntüleme | 8 inç 192×64 nokta matris renkli LCD dokunmatik ekran |
| Veri Depolama | 1000 grup test verisi + kromatogramlar |
| Veri Dışa Aktarma | USB 2.0, Ethernet (TCP/IP) |
| Veri formatları | Excel, PDF, AIA (Andi Kromatogramı) |
| LIMS Uyumluluğu | Evet |
| Uzaktan kontrol | Evet (en fazla 3 bağımsız IP bağlantısı) |
| Sıcaklık kontrol sistemi | |
| Kolon Fırını Aralığı | Oda sıcaklığı +5 ℃ ~ 400 ℃ |
| Kolon Fırını Doğruluğu | ±0.1℃ |
| Kolon Fırını Çözünürlüğü | 0.1℃ |
| Programlanabilir Sıcaklık Artışı | 16 aşama, 0,1~40℃/dk |
| Kolon Fırını Arka Kapısı | Evet (otomatik soğutma) |
| Enjeksiyon Noktası Aralığı | Oda sıcaklığı +5 ℃ ~ 400 ℃ |
| Dedektör Aralığı | Oda sıcaklığı +5 ℃ ~ 400 ℃ |
| Gaz Yolu Kontrol Sistemi | |
| Kontrol modu | Mekanik valf kontrolü (standart) / EPC (opsiyonel) |
| Taşıyıcı Gaz | N₂ / He (%99,999 saflık) |
| Yakma Gazı | H₂ (%%99,999 saflık) |
| Yardımcı gaz | Hava (yağsız, kuru) |
| Dedektör Performansı | |
| FID Dedektörü | |
| Tespit sınırı | ≤2×10⁻¹¹ g/s (n-hekzadekan/izooktan) |
| Temel Gürültü | ≤5×10⁻¹⁴ A |
| Temel Sürüklenme | ≤1×10⁻¹³ A/30 dakika |
| Doğrusal Aralık | ≥10⁶ |
| TCD Dedektörü | |
| Hassasiyet | ≥2500 mV·ml/mg (benzen/toluen) |
| Temel Gürültü | ≤20μV |
| Temel Sürüklenme | ≤100 μV/30 dakika |
| Nikel Katalizör Dönüşüm Cihazı | |
| Dönüşüm Sıcaklığı | 375℃ |
| Dönüşüm verimliliği | ≥ %98 (CO/CO₂ için) |
| Tespit Sınırları | |
| H₂ | ≤2 μL/L |
| C₂H₂ | ≤0,1 μL/L |
| CO | ≤2 μL/L |
| CO₂ | ≤5 μL/L |
| CH₄/C₂H₄/C₂H₆ | ≤0,1 μL/L |
| O₂ | ≤10 μL/L |
| N₂ | ≤20 μL/L |
| Miktar hassasiyeti | |
| Bileşen ≥10 μL/L | ≤±3% |
| Bileşen <10 μL/L | ≤±10% |
| Tutunma Süresi Tekrarlanabilirliği | ≤±0.5% |
| Tepe Alanı Tekrarlanabilirliği | ≤±1% |
| Otomatik Örnekleyici (Opsiyonel) | |
| Örnek Konumları | 10 / 20 pozisyon |
| Örnek hacmi | 1 mL ~ 5 mL ayarlanabilir |
| Isıtma sıcaklığı | Oda sıcaklığı ~ 100 ℃ |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤1800 W |
| Fiziksel parametreler | |
| Boyutlar | 550×500×450 mm (Uzunluk×Genişlik×Yükseklik, ana ünite) |
| Ağırlık | ~48 kg (ana ünite) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 10 ℃ ~ 35 ℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, anahtar yağı, GIS gaz yalıtımlı ekipman yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, devre kesiciler, reaktörler, GIS
Tipik Kullanım Senaryoları
- Enerji şirketleri : Merkezi laboratuvar rutin DGA testleri, transformatör arıza teşhisi, kazaların analizi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalite kontrolü, vakumlu yağ filtreleme süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Güç araştırma enstitüleri transformatör yalıtım yaşlanması araştırması, arıza mekanizması araştırması
Avantajlar
En son uluslararası standartlara uyum
GB/T 17623-2017 Çin ulusal standardı, DL/T 722 endüstri standardı ve IEC 60567 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Endüstride Öncü 9 Bileşenli Tek Seferde Analiz
Optimize edilmiş üç kolonlu paralel şönt sistem, çoklu enjeksiyon gerektirmez → analiz verimliliğini %300 artırır ve insan kaynaklı hataları azaltır
İz Gaz Tespiti İçin Aşırı Yüksek Hassasiyet
C₂H₂ tespit sınırı en düşük 0,1 μL/L seviyesinde, erken deşarj arızalarını doğru şekilde tanımlar → gizli arızalara bağlı büyük transformatör kazalarını önler
±0,1 °C Aşırı Yüksek Sıcaklık Kontrol Doğruluğu
Gelişmiş mikrobilgisayar kontrollü sıcaklık sistemi, 16 aşamalı programlı ısıtma → gaz bileşenlerinin mükemmel ayrımını ve tekrarlanabilirliğini sağlar
Ağ Üzerinden İşletim ve Uzaktan Yönetim
Entegre Ethernet arayüzü, çok kullanıcılı uzaktan izleme ve veri paylaşımını destekler → laboratuvar dijital yönetimini ve uzaktan bakımı kolaylaştırır
Modüler Tasarım ve Esnek Yapılandırma
Çoklu dedektör seçeneği, isteğe bağlı otomatik başlık alanı örnekleme cihazı → farklı laboratuvar ihtiyaçlarını karşılar ve gelecekteki gereksinimlere göre yükseltilebilir
SSS
S: İzolasyon yağı dışındaki diğer örnekleri de test edebilir mi?
Y: Evet. Uygun kolonlar ve dedektörlerle GDC-9560B, diğer petrol ürünleri, kimyasallar, ilaçlar ve gıda örneklerinin analizinde de kullanılabilir. Çok amaçlı laboratuvarlar için uygun, çok yönlü bir genel amaçlı gaz kromatografıdır.
S: Otomatik işlemi destekler mi?
A: Evet. Seçmeli 10 konumlu veya 20 konumlu otomatik başlık uzayı örnekleme cihazı ile GDC-9560B, manuel müdahale olmadan birden fazla örneği sürekli olarak analiz edebilir. Örnek enjeksiyonunu, analizi, veri işleme ve rapor oluşturma işlemlerini otomatik olarak tamamlar; böylece izlenmeden toplu analiz gerçekleştirilir.
S: Uzaktan izleme işlevi nasıl çalışır?
Y: GDC-9560B, entegre 10/100 M Ethernet arayüzüne ve IP protokol yığınına sahiptir. Laboratuvar yerel ağ (LAN) veya İnternet’e bağlanabilir. Kullanıcılar, ağdaki herhangi bir bilgisayardan cihazın çalışma durumunu ve gerçek zamanlı kromatogramı izleyebilir; ayrıca cihazı uzaktan kontrol edebilir ve verileri indirebilir. Aynı anda farklı kullanıcılar için en fazla 3 bağlantıya destek verir.
