TDR-S Transformatör DC Direnci ve Sarım Oranı Entegre Test Cihazı
TDR-S Dijital Akıllı Transformatör DC Direnç ve Sarım Oranı Entegre Test Cihazı (Maks. 10 A Akım), 0,1 μΩ Çözünürlük, %0,05 Sarım Oranı Doğruluğu, 4 Telli Kelvin Ölçümü, Otomatik Vektör Grubu Tanımlama, Otomatik Sıcaklık Dönüştürme; 10 kV-110 kV Güç Transformatörleri İçin Sahada Test.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler

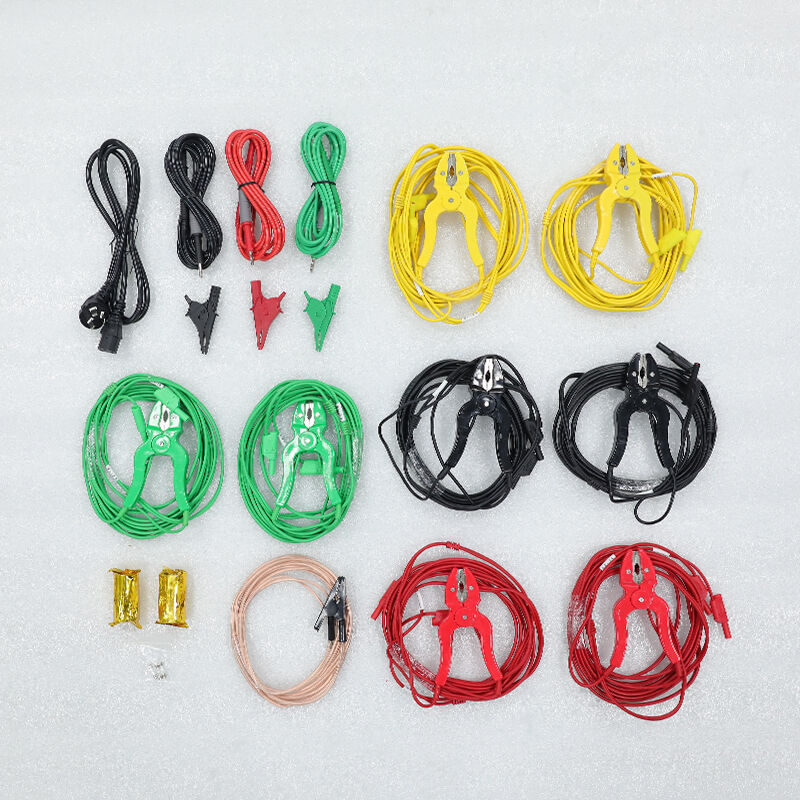

Açıklama
The TDR-S bir profesyonel, saha için optimize edilmiş entegre transformatör test cihazı güç transformatörlerinin sargı DC direnci, sarım oranı, vektör grubu ve kutupluluğunun hızlı ve doğru ölçümü için özel olarak tasarlanmıştır tamamen uyumludur DL/T 845.3-2019 , DL/T 963-2005 ve IEC 60076-1:2022 standartlarına uygun olup, bağlantı hatları direncini ve temas direnci hatalarını ortadan kaldırmak için gelişmiş 4 telli Kelvin ölçüm teknolojisi ile yüksek hızlı dijital örnekleme yöntemini kullanır.
Cihazın özellikleri şunlardır: tüm-Üssü Entegre Tasarım dC direnç testi ve sarım oranı testi fonksiyonlarını tek bir cihazda birleştiren cihazdır. Tek seferde yapılan bağlantı, test kablolarını değiştirmeden her iki testin tamamlanmasını sağlar , geleneksel ayrı cihazlara kıyasla test süresini %60 oranında azaltır. Bir 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve kullanıcı dostu grafik arayüze sahiptir; otomatik vektör grubu tanımlama, bakır/alüminyum sıcaklık dönüştürme ve üç faz dengesizlik oranı hesaplama özelliklerini destekler. Bir 7,4 V / 10 Ah büyük kapasiteli lityum pil ile donatılmıştır; harici güç kaynağına ihtiyaç duymadan 8 saatten fazla süreyle kesintisiz çalışabilir ve bu nedenle uzak alanlardaki saha testleri için idealdir. Özellikle elektrik dağıtım şirketi saha bakım işleri, trafo fabrikası çıkış kontrolü, bağımsız üçüncü parti test kuruluşlarının saha kabul testleri ve sanayi işletmelerindeki transformatör devreye alma testleri .
Özellikler
| Parametre | Özelliği |
|---|---|
| DC direnç testi | |
| Maksimum çıkış akımı | 10A |
| Akım Kademesi | 1 mA, 10 mA, 100 mA, 1 A, 5 A, 10 A (otomatik/el ile seçim) |
| Ölçüm Aralığı | 10 A: 0,1 μΩ – 2 Ω 5 A: 1 μΩ – 4 Ω 1 A: 10 μΩ – 20 Ω 100 mA: 100 μΩ – 200 Ω 10 mA: 1 mΩ – 2 kΩ 1 mA: 10 mΩ – 20 kΩ |
| Çözünürlük | 0.1μΩ |
| Doğruluk | okuma değerinin ±0,2'si ± 2 basamak (tam aralık) |
| İzabe Süresi | ≤3 saniye |
| Sarım oranı testi | |
| Test aralığı | 0,9 – 10000 |
| Doğruluk | okuma değerinin ±%0,05’i ± 2 basamak (≤500), okuma değerinin ±%0,1’i ± 2 basamak (>500) |
| Desteklenen Vektör Grupları | Dyn11, Yyn0, Yd11, YNd11, Yy0, Dd0, vb. (tüm yaygın gruplar) |
| Polarite Testi | Evet (otomatik değerlendirme) |
| Faz Sırası Testi | Evet (otomatik algılama) |
| Genel parametreler | |
| Sıcaklık Dönüştürme | Bakır (20℃/75℃), Alüminyum (20℃/75℃) otomatik dönüştürme |
| Üç Faz Dengesizliği Hesaplaması | Evet (otomatik geçti/failed karar verme) |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz + dahili 7,4 V / 10 Ah lityum pil |
| Batarya ömrü | 8 saatten fazla sürekli çalışma süresi |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Koruma fonksiyonları | Geri EMF koruması, aşırı gerilim, aşırı akım, kısa devre, ters kutupluluk, topraklama tespiti |
| Boyutlar (mm) | 360×290×170 (U×G×Y) |
| Ağırlık | ~6,5 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 845.3-2019, DL/T 963-2005, GB 50150-2016, IEC 60076-1:2022 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV–110 kV yağlı tip güç transformatörleri (63 MVA’ya kadar)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Özel transformatörler doğrultucu transformatörler, fırın transformatörleri, traksiyon transformatörleri
- Alet Transformatorları : akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Elektrik Motorları : stator ve rotor sargılarının doğru akım direnci testi
Tipik Kullanım Senaryoları
- Enerji şirketleri : trafo merkezlerindeki transformatörlerin sahada önleyici bakım testleri
- Trafo imalat tesisleri : sevkiyat öncesi muayene ve kalite kontrolü
- Bağımsız üçüncü parti test kurumları : sahada kabul ve uygunluk testleri
- Endüstriyel ve madencilik işletmeleri : transformatör devreye alma ve önleyici bakım
- Enerji Santralleri : jeneratör transformatörü ve yardımcı transformatör testleri
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 845.3-2019, DL/T 963-2005 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Tek Seferde Bağlantı ile Çift Test
DC direnç ve sarım oranı testlerini tek bir bağlantı ile tamamlayın → test verimliliğini %60 oranında artırır, işçilik maliyetini ve insan hatasını azaltır
Yüksek Hassasiyetli Ölçüm
0,1 μΩ çözünürlük ve ±%0,05 sarım oranı doğruluğu → küçük direnç değişimlerini ve sarım oranı hatalarını tespit eder
Otomatik Vektör Grubu Tanımlaması
Tüm yaygın transformatör vektör gruplarını otomatik olarak tanımlar → manuel değerlendirme hatalarını ortadan kaldırır
Otomatik Sıcaklık ve Dengesizlik Hesaplaması
Direnç değerlerini otomatik olarak standart sıcaklığa dönüştürür ve üç fazlı dengesizlik oranını hesaplar → hesaplama süresini kazandırır, sonuçların doğruluğunu sağlar
Taşınabilir ve uzun pil ömrü
6,5 kg hafif tasarım ve 8 saat pil ömrü → güç kaynağı olmayan uzak saha testleri için idealdir
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + otomatik geri EMF koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Yüksek maliyet etkinliği
İki ayrı cihazı bir tanesinin fiyatına değiştirir → ekipman yatırım maliyetini azaltır
SSS
TDR-S ile geleneksel ayrı DC direnç ve sarım oranı test cihazları arasındaki fark nedir?
Geleneksel test yöntemi, iki ayrı cihaz ve çok sayıda bağlantı işlemi gerektirir; bu da zaman alıcıdır ve insan hatasına açık olur. TDR-S, her iki işlevi tek bir cihazda birleştirir , tek bir bağlantı ile her iki testi tamamlar, test süresini %60 oranında kısaltır ve ekipman yatırım maliyeti ile taşıma maliyetlerini azaltır.
TDR-S hangi vektör gruplarını destekler?
Dyn11, Yyn0, Yd11, YNd11, Yy0, Dd0 vb. gibi tüm yaygın trafo vektör gruplarını destekler. Vektör grubunu elle ayarlamaya gerek kalmadan otomatik olarak tanımlayabilir.
Otomatik sıcaklık dönüştürme özelliğini destekler mi?
A: Evet. Ölçülen direnç değerini, bakır veya alüminyumun sıcaklık katsayısına göre test sıcaklığında otomatik olarak standart sıcaklığa (20 ℃ veya 75 ℃) dönüştürebilir; bu da test sonuçlarının standart değerlerle karşılaştırılmasını kolaylaştırır.
S: Yük altında kademe değiştirici transformatörleri test edebilir mi?
A: Evet. Yük altında kademe değiştirme transformatörlerinin tüm kademesinde sürekli testi destekler. Transformatörü boşaltmadan doğrudan kademe değiştirebilirsiniz; bu da test verimliliğini büyük ölçüde artırır.
Q: Pil ömrü ne kadardır?
A: Dahilinde 7,4 V / 10 Ah kapasiteli yüksek kapasiteli bir lityum pil bulunur ve bu pil, sahada tam bir gün sürecek kadar, 8 saatten fazla süreyle kesintisiz çalışabilir.
