GDBT-5000 kVA/43 kV Dijital Akıllı Trafo Komple Test Sistemi
GDBT-5000 kVA/43 kV Dijital Akıllı Trafo Komple Test Sistemi (5000 kVA, 0-43 kV AC), 1800 kVar Kompanzasyon Kondansatör Bankası, 0,1 sınıfı Güç Analizörü, PLC+Endüstriyel Bilgisayar Kontrolü, Otomatik Test Prosedürü ile donatılmıştır; güç transformatörleri, dağıtım transformatörleri ve özel transformatörler için rutin testlerde kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDBT-5000 kVA/43 kV bir maliyet etkin, fabrika sınıfı tam entegre trafo test sistemi 35 kV/10 kV güç transformatörleri, dağıtım transformatörleri ve özel transformatörlerin rutin testleri için özel olarak tasarlanmıştır . En son IEC 60076 serisi ve GB/T 1094 serisi standartları; tüm gerekli test fonksiyonlarını tek bir sistemde birleştirerek çoklu bağlantı işlemlerini ortadan kaldırır ve test verimliliğini artırır.

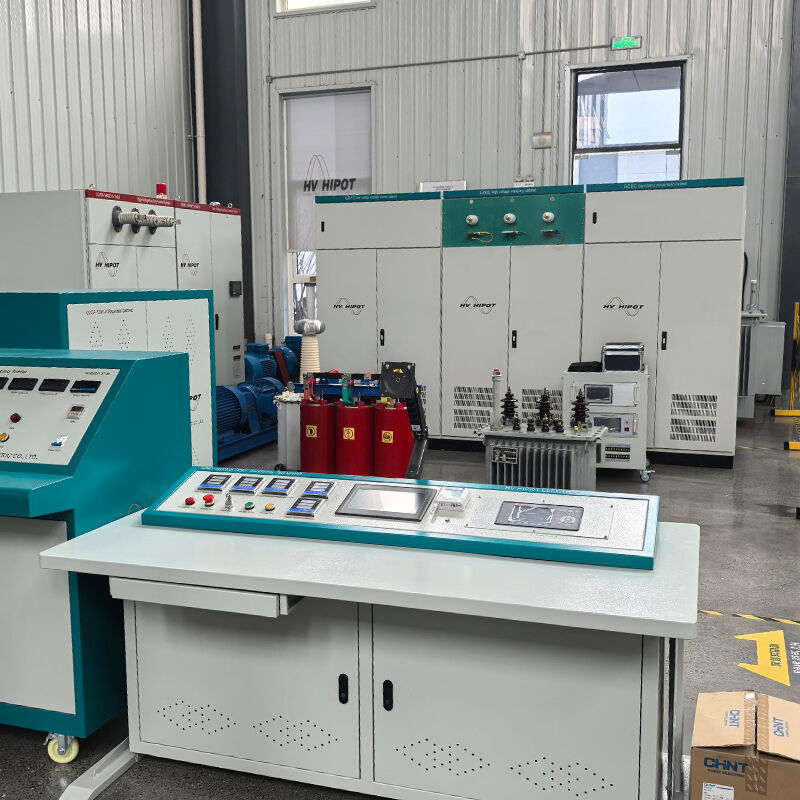

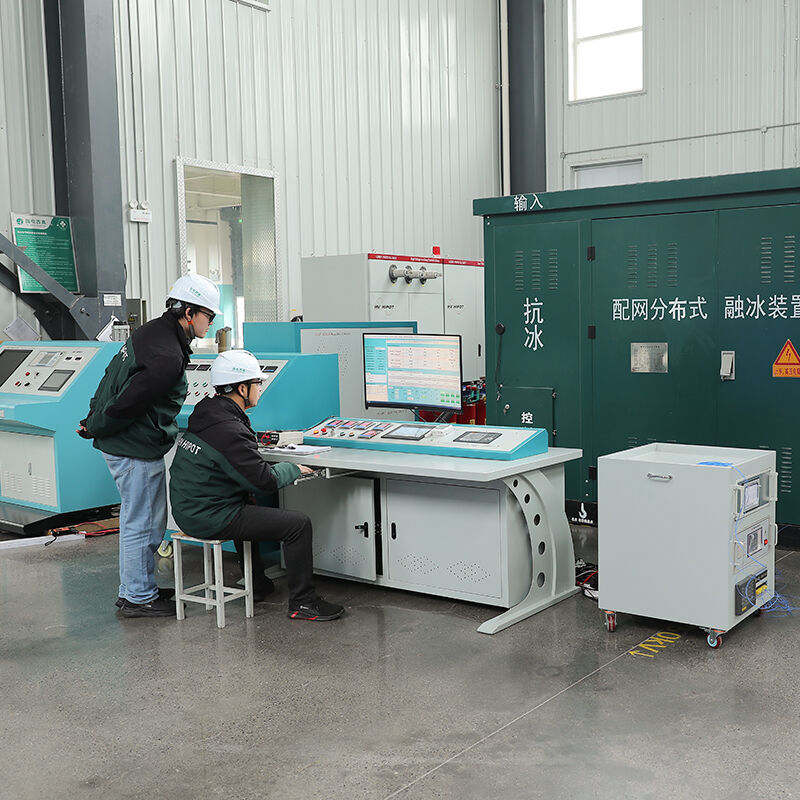

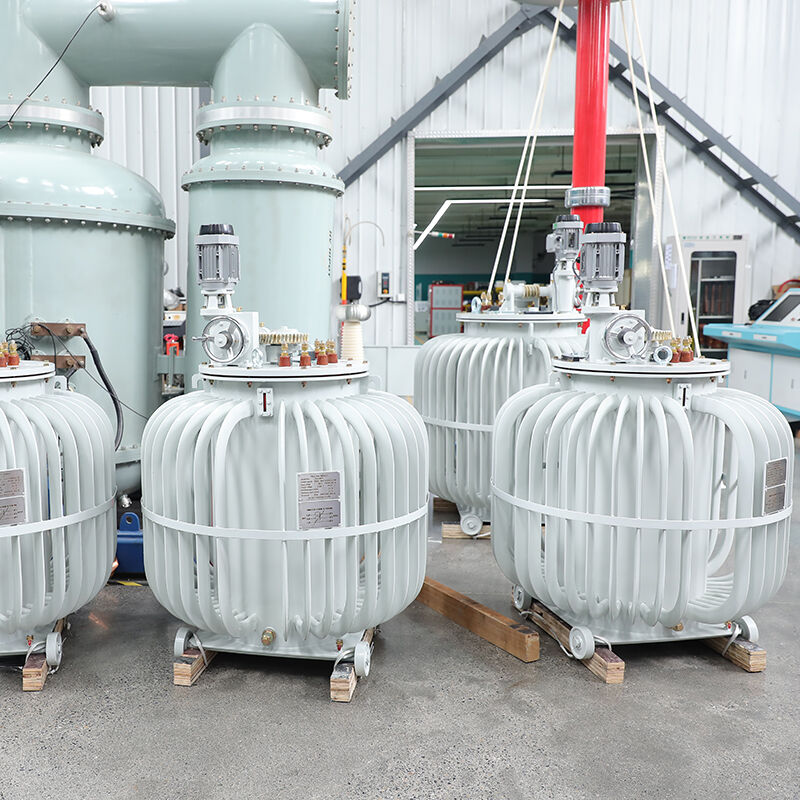

Sistem şunlardan oluşur: ana kontrol konsolu (PLC, endüstriyel bilgisayar ve 0,1 sınıfı güç analizörü ile) , mobil sarım oranı ve doğru akım direnci test ünitesi , 43 kV’lik frekanslı güç test transformatörü , değişken frekanslı jeneratör seti , voltaj düzenleyicisi , 1800 kVar kompanzasyon kondansatör bankası (4 bağlantı modu) , yüksek hassasiyetli ölçüm transformatör grubu ve yardımcı güç panosu . Bir ile donatılmış 10,1 inç endüstriyel dokunmatik ekran ve özel Windows tabanlı test yazılımı , tam otomatik test prosedürlerini destekler: tüm test maddelerinin tek tıkla tamamlanması, otomatik veri toplama, hesaplama, sonuç değerlendirmesi ve standartlaştırılmış PDF rapor oluşturma. İle kapsamlı güvenlik koruması aşırı gerilim, aşırı akım, kısa devre, acil durdurma ve kilitlenme koruması dahil olmak üzere; transformatör üretim tesislerinde ve üçüncü parti test laboratuvarlarında güvenli ve güvenilir çalışmayı sağlar. İdealdir fabrika kabul testleri (FAT), saha devreye alma testleri ve önleyici bakım testleri için 43 kV’ye kadar ve 5000 kVA’ya kadar transformatörlerde.
Özellikler
| Parametre | Özelliği |
|---|---|
| Anma Test Kapasitesi | 5000 kVA'ya Kadar |
| Güç frekansına dayanıklı gerilim | 0–43 kV AC (Etkin Değer) (2 kademe: 15 kV, 43 kV) |
| Endükleme Gerilimi Testi | 0–80 kV AC (Etkin Değer), 50–200 Hz |
| Telafi Sistemi | toplam 1800 kVar kapasite, 4 bağlantı modu (yıldız/üçgen seri/paralel) |
| Test maddeleri | Sarım Oranı ve Vektör Grubu, Sarımların DC Direnci, Boşta Kayıp ve Akım, Yük Altında Kayıp ve Empedans Gerilimi, Frekans Dayanım Gerilimi, Endükleme Gerilimi Testi, Sıcaklık Yükselmesi Testi, İzolasyon Direnci, Sıfır İzdüşüm Empedans Testi |
| Opsiyonel Test Öğeleri | Kısmi Deşarj Testi, Dielektrik Kayıp ve Kapasite Testi, Sarım Şekil Değişimi Testi, Yük Altında Ayarlanabilir Primer Sargı Testi |
| Gerilim ölçüm doğruluğu | ±0.1% |
| Akım Ölçüm Doğruluğu | ±0.1% |
| Aktif Güç Ölçüm Doğruluğu | ±0,2 % (0,1 ≤ cosφ ≤ 1) |
| Sarım Oranı Ölçüm Doğruluğu | ±0,05 % (0,8–10000 aralığında) |
| DC Direnç Ölçüm Doğruluğu | ±0,05% (1 μΩ–20 kΩ aralığında) |
| Kontrol Sistemi | PLC + Endüstriyel bilgisayar + 10,1 inçlik endüstriyel dokunmatik ekran |
| İşlem Modları | Otomatik mod, Manuel mod, Yarı otomatik mod |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF/Excel raporu oluşturma, barkod tarama desteği |
| İletişim arayüzü | RS485, USB, Ethernet |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama algılama, kilitli bağlantı (interlock), otomatik deşarj |
| Güç Kaynağı | 3 fazlı 380 V ± %10, 50 Hz, 50 kVA |
| Ana Konsol Boyutları (mm) | 1800(U)×1000(G)×1500(Y) |
| Yüksek Gerilim Panosu Boyutları (mm) | 1500(L)×800(G)×2200(Y) |
| Kompanzasyon Panosunun Boyutları (mm) | 2×1500(L)×800(G)×2200(Y) |
| Toplam Ağırlık | ~2500kg |
| Çalışma sıcaklığı | -5 ℃ ~ +40 ℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 60076-1:2022, IEC 60076-3:2018, IEC 60076-10:2022, GB/T 1094.1-2021, GB/T 1094.3-2017, DL/T 846.3-2004, GB 20052-2020 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 35 kV/10 kV yağlı tip güç transformatörleri (en fazla 5000 kVA’ya kadar)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Özel transformatörler : doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri, reaktör transformatörleri
- Alet Transformatorları : akım transformatörleri (AT) ve gerilim transformatörleri (GT) 35 kV’a kadar
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri fabrika kabul testleri (FAT) – dağıtım transformatörleri
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Araştırma kurumları için oldukça uygundur transformatör performansı üzerine araştırma ve geliştirme
- Madencilik ve endüstriyel işletmeler transformatör denetimi ve bakımı
Avantajlar
Tek Çatı Altında Test Çözümü
Tek seferde bağlantı ile tüm rutin testler tamamlanır → test verimliliğini %70 artırır, iş gücü maliyetini ve insan hatasını azaltır
En son uluslararası standartlara uyum
IEC 60076, GB/T 1094 ve GB 20052 standartlarını tam olarak karşılar → test raporları küresel düzeyde tanınmaktadır
Yüksek Hassasiyetli Enerji Verimliliği Testi
otomatik sıcaklık düzeltmeli 0,1 sınıfı güç analizörü → enerji verimliliği ölçümünün doğruluğunu sağlar; küresel enerji verimliliği düzenlemelerini karşılar
1800 kVar Büyük Kapasiteli Kompanzasyon
kompanzasyon kondansatörlerinin 4 bağlantı modu → 5000 kVA’lik transformatörlerin yük testlerini kolayca gerçekleştirir
Tam Otomatik Çalışma
PLC + bilgisayar çift kontrolü, tek tuşla test yürütme → operatörün beceri gereksinimlerini azaltır; test tutarlılığını ve güvenilirliğini artırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik deşarj + kilitleme koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Kompakt ve Maliyet Etkin Tasarım
35 kV ve altı seviyedeki transformatörler için optimize edilmiştir; rekabetçi bir fiyata üstün performans sağlar → küçük ve orta ölçekli transformatör üreticileri için idealdir
Modüler ve Genişletilebilir Tasarım
Kısmi deşarj, sargı deformasyonu ve diğer test fonksiyonlarına yönelik ileride yapılacak yükseltmeleri destekler → yatırımı korur; gelecekteki test gereksinimlerine uyar
SSS
S: GDBT-5000 kVA/43 kV sistemi hangi tür transformatörleri test edebilir?
Y: Şu çekirdekleri test edebilir: kapasitesi ≤5000 kVA olan tüm 35 kV/10 kV ve altı gerilim seviyesindeki transformatörler , bunlar arasında yağlı güç transformatörleri, kuru tip dağıtım transformatörleri, doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri ve ölçüm transformatörleri yer alır.
S: Bu sistem ile GDBT-40000 kVA/145 kV arasındaki fark nedir?
A:
- GDBT-5000 kVA/43 kV 43 kV tepe çıkışı, 5000 kVA kapasite, 1800 kVar kompanzasyonu; 35 kV/10 kV dağıtım transformatörleri için optimize edilmiştir , kompakt tasarım, maliyet etkin
- GDBT-40000 kVA/145 kV 145 kV tepe çıkışı, 40000 kVA kapasite, 14400 kVar kompanzasyonu; 110 kV/145 kV güç transformatörleri için optimize edilmiştir , daha büyük kapasite, daha fazla opsiyonel fonksiyon Her ikisi de aynı tam entegre tasarım ve otomatik test teknolojisini kullanır.
S: Transformatörler için enerji verimliliği test gereksinimlerini karşılar mı?
Y: Evet. Bir 0,1 sınıfı yüksek hassasiyetli güç analizörü ve IEC 60076-1 ve GB 20052-2020 standartlarına göre yük kaybı için otomatik sıcaklık düzeltmesini destekler; bu da enerji verimliliği ölçümünün doğruluğunu sağlar ve küresel enerji verimliliği düzenlemelerine uyumunu garanti eder.
S: Daha sonra ek test fonksiyonlarıyla yükseltilebilir mi?
Y: Evet. Sistem, modüler Tasarım modüler bir mimariye sahiptir ve kısmi deşarj testi, dielektrik kayıp testi, sargı deformasyonu testi ve yük altında kademe değiştirici testi gibi isteğe bağlı test fonksiyonlarıyla her zaman yükseltilebilir.
S: Hangi güvenlik koruma fonksiyonlarına sahiptir?
Y: Aşırı gerilim koruması, aşırı akım koruması, kısa devre koruması, mekanik (kablo ile bağlantılı) acil durdurma, topraklama tespiti, kabinet kapısı kilitleme sistemi, yüksek gerilimli bölge kilitleme sistemi ve test tamamlandıktan sonra arta kalan gerilimin otomatik boşaltılması dahil olmak üzere kapsamlı güvenlik koruma fonksiyonlarına sahiptir.
