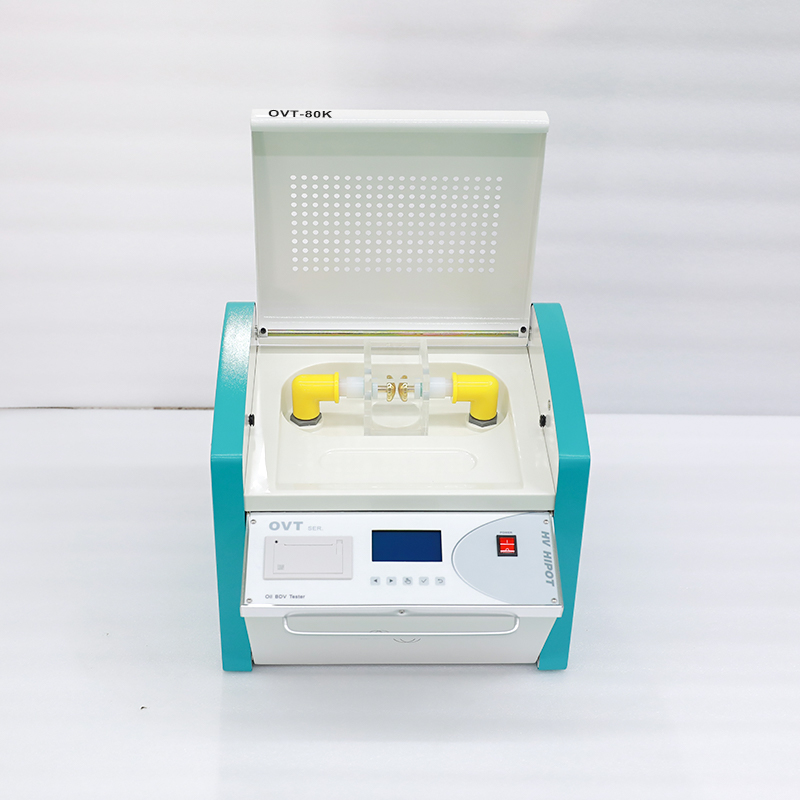

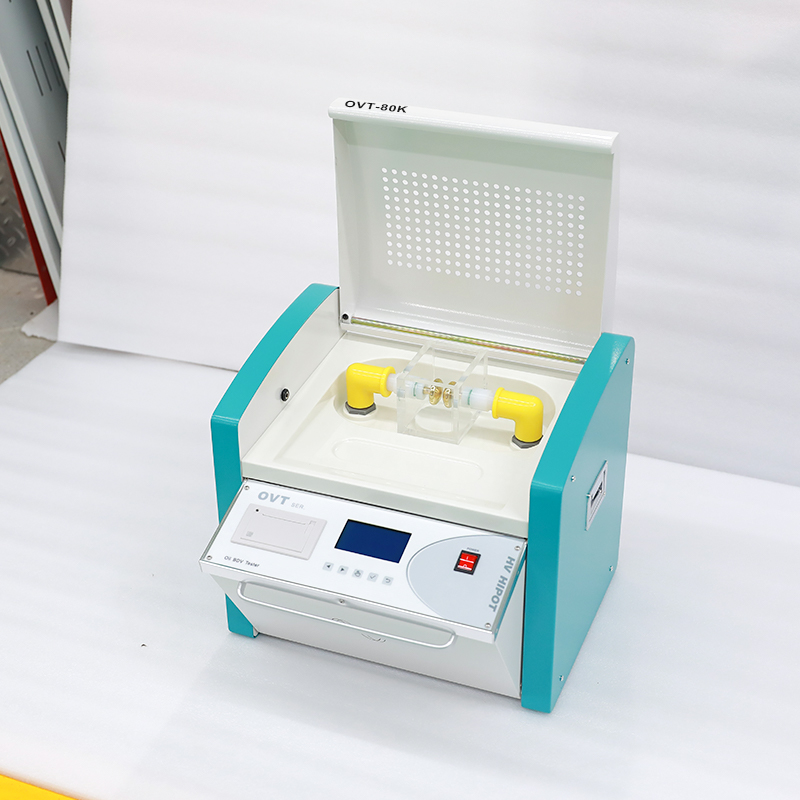

OVT-80K Bærbar dielektrisk styrketester til isolerende olie
OVT-80K Digital intelligent bærbar testudstyr til bestemmelse af dielektrisk styrke i isolerende olie med justerbar 80 kV-udgang, enkeltkobbe kompakt konstruktion, mikroprocessorstyring, testprogrammer i henhold til flere standarder, til hurtig på-stedet-detektering af isolerende olie på transformatorstationer.
- Beskrivelse
- Specifikationer
- Anvendelser
- Fordele
- Ofte stillede spørgsmål
- Anbefalede Produkter
Beskrivelse
Den OVT-80K er en professionel, feltoptimeret bærbar 80 kV fuldautomatisk dielektrisk styrketester til isolerende olie udelukkende designet til hurtig på-stedet-detektering af isolerende olies isolationsydelse i transformatorstationer, kraftværker og industrielle virksomheder det overholder fuldt ud GB/T 507-2002 , DL/T 846.7-2016 og IEC 60156:1995 standarder og anvender en innovativ kompakt enkeltholderkonstruktion, der kombinerer høj ydeevne med bærbare egenskaber, hvilket gør den ideel til feltinspektion og nødfejlfinding.
Instrumentet er udstyret med avanceret mikroprocessorstyringssystem der sikrer fuld automatisk drift og gennemfører hele testprocessen – herunder spændingsstigning, omrøring, stående periode, gennembrudsdetektering, spændingsfald, beregning af gennemsnit og udskrivning af rapport – uden manuel indgriben. Dets højpræcist højspændingsmåleteknologi leverer en spændingsopløsning på 0,1 kV og en målenøjagtighed på ±2 %, med en gennembrudsvirkningstid på under 1 ms, hvilket sikrer præcise og pålidelige testresultater, selv i krævende feltmiljøer.
Specifikationer
| Parameter | Specifikation |
|---|---|
| Systemparametre | |
| Overensstemmelsesstandard | GB/T 507-2002, DL/T 846.7-2016, IEC 60156:1995, ASTM D877-20 |
| Test Princippet | Test af dielektrisk styrke ved vekselstrømsfrekvens (gennembrudsspændingsmetode) |
| Testbeholdere | 1 uafhængig testbeholder (elektrodeafstand på 2,5 mm) |
| Funktionsmode | Fuldautomatisk én-klik-test / Manuel test |
| Display | 5-toms farve touchskærm med opløsning på 800 × 480 |
| Datablagring | 1.000 sæt testresultater |
| Dataeksport | USB 2.0, RS232 |
| Trykkemaskine | Højhastigheds-termodrucker, 58 mm papirbredde |
| Elektriske parametre | |
| Udgangsspændingsområde | 0–80 kV vekselspænding (50 Hz), kontinuert indstilbar |
| Spændingsopløsning | 0,1 kV |
| Målepræcision | ±2 % af aflæsningen |
| Bølgeformforvringsgrad | ≤3% |
| Gennembrudssvarstid | ≤1 ms |
| Forhøjelseshastighed | 0,5 kV/s–5 kV/s, indstilbar (standard: 2 kV/s) |
| Maksimal udgangsstrøm | 10mA |
| Transformator kapacitet | 1,0 kVA |
| Styringsparametre | |
| Rørningstid | 0–99 s, indstilbar |
| Ståtid | 0–999 s, indstilbar |
| Antal tests | 1–10 gange, indstilbar (standard: 6 gange) |
| Forhøjelsesinterval | 0–999 s, indstilbar |
| Standardprogrammer | GB/T 507, IEC 60156, ASTM D877 |
| Brugerdefinerede programmer | Ja (brugerdefinerede parametre) |
| Sikkerhedsbeskyttelse | |
| Over-spenningsskytning | Ja (automatisk strømafbrydelse ved 85 kV) |
| Overstrømsbeskyttelse | Ja (automatisk strømafbrydelse ved 12 mA) |
| Dør-afbryderbeskyttelse | Ja (åbning af dør → afskæring af højspænding) |
| Automatisk udlæsning | Ja (efter testens afslutning) |
| Nødstop | Ja |
| Strømforsyning | |
| Indgangsstyrke | AC 220 V ±10 %, 50 Hz ±1 Hz |
| Strømforbrug | ≤150 W (gennemsnitlig), ≤1000 W (topbelastning) |
| Fysiske parametre | |
| Dimensioner | 420 × 320 × 300 mm (L × B × H) |
| Vægt | ~15 kg (inklusive alle komponenter) |
| Hus | Koldvalset stål med elektrostatiske spraylak |
| Beskyttelsesgrad | IP40 |
| Driftstemperatur | -10℃ ~ +50℃ |
| Lagrings temperatur | -20°C ~ +60°C |
| Fugtighed | ≤85 % RH (ikke-kondenserende) |
| Højde | ≤2000 m (kan tilpasses til højere højder) |
Anvendelser
Kernetestobjekter
- Olier til kraftindustrien : Transformerolie, kontaktskifteolie, kondensatorolie, kabelolie
- Oliefyldt udstyr krafttransformatorer, måletransformatorer, afbrydere, reaktorer
Typiske brugs-scenarier
- Elvirksomheder stationær inspektion på transformatorstationer, nødvedligeholdelse, fejldiagnose
- Kraftværker rutinemæssig stationær prøvning af kraftværksudstyr, nødfejlfinding
- Industrielle virksomheder indre strømforsyningsudstyr: Lokal test, vedligeholdelse og inspektion
- Oliebehandlingsvirksomheder lokal oliekvalitetsvurdering og verificering af oliebehandlingens effekt
- Uafhængige testinstitutioner lokale testservices og nødreaktionstests
Fordele
Overholdelse af de seneste internationale standarder
Opfylder fuldt ud den kinesiske nationale standard GB/T 507-2002, branchestandarden DL/T 846.7-2016 og den internationale standard IEC 60156 → testresultaterne anerkendes verden over
Brancheførende bærbar design
Samlet vægt kun 15 kg, integreret kuffertdesign, nemt at transportere til fjerne lokationer → ideel til lokal inspektion og nødvedligeholdelse
Højpræcis måling og hurtig respons
spændingsopløsning på 0,1 kV, målenøjagtighed på ±2 %, nedbrudrespons tid på ≤1 ms → garanterer præcise og pålidelige testresultater i krævende feltmiljøer
Indbyggede testprogrammer efter flere standarder
Forudinstalleret med flere internationale standardprocedurer, understøtter brugerdefinerede parameterindstillinger → opfylder forskellige testkrav og -standarder
Komplet Sikkerhedssystem
Flere sikkerhedsbeskyttelsesfunktioner, herunder dørafbryder og automatisk udledning → garanterer operatørens sikkerhed under højspændingstest i felten
Ofte stillede spørgsmål
Q: Hvor lang tid tager en typisk test?
A: En komplet test, der inkluderer 6 gennembrudstests, omrøring og stående periode, tager ca. 15~20 Minutter . Hurtigtesttilstanden kan udføre én enkelt test på under 10 minutter, hvilket er meget velegnet til akut felttesting.
Q: Kan den anvendes i krævende feltmiljøer?
A: Ja. OVT-80K er specielt designet til brug i felten. Den har en robust industriel konstruktion, et bredt driftstemperaturområde (-10 ℃ ~ +50 ℃) og omfattende foranstaltninger mod interferens. Den kan fungere pålideligt i forskellige krævende feltenvironmenter, herunder høj temperatur, lav temperatur, støv og fugt.
Q: Hvilke sikkerhedsforanstaltninger er der truffet for at beskytte operatører under felttest?
A: OVT-80K er udstyret med et omfattende sikkerhedssystem:
- Dørafbryder afbrænder automatisk højspændingsudgangen, når døren til testkammeret åbnes
- Automatisk udlæsning udligner automatisk restspændingen efter testens afslutning
- Flere elektriske beskyttelsesfunktioner : Beskyttelse mod overstrøm, overbelastning og kortslutning
- Nødstopknap : Nødstopp med én knap ved enhver unormal situation
- Fuldt lukket højspændingskammer : Forhindrer utilsigtet kontakt med højspændingsdele
Q: Hvordan kalibreres instrumentet?
A: Instrumentet kan kalibreres ved hjælp af en standard højspændingsvoltmeter. Brugeren kan tilslutte standardvoltmeteren til højspændingsudgangsterminalen, anvende forskellige spændingsniveauer, sammenligne de målte værdier med de standardværdier og justere kalibreringskoefficienten, hvis det er nødvendigt. Kalibreringsproceduren er simpel og hurtig, og instrumentet indeholder en indbygget kalibreringsvejleder, der guider brugeren gennem processen.
