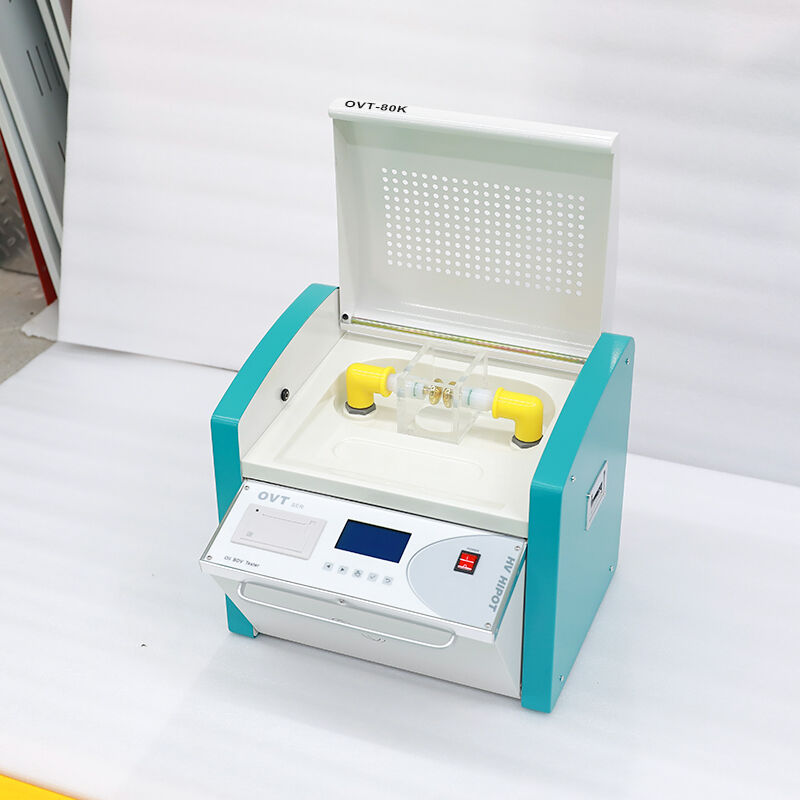

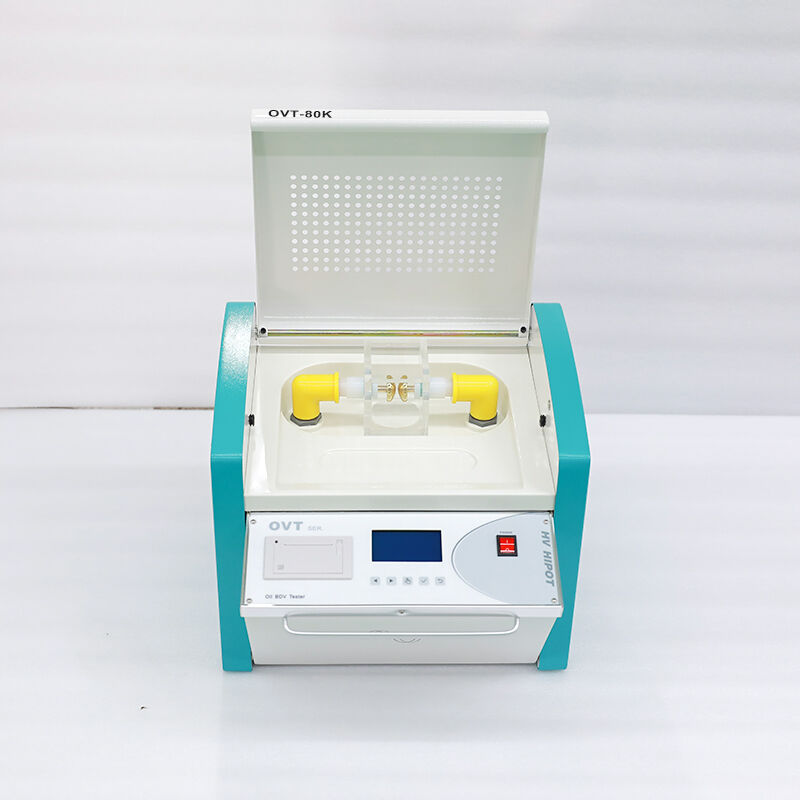

OVT-80K Taşınabilir İzolasyon Yağı Dielektrik Dayanım Test Cihazı
OVT-80K Dijital Akıllı Taşınabilir İzolasyon Yağı Dielektrik Dayanım Test Cihazı, 80 kV’lik Ayarlanabilir Çıkış ile Tek Kaseli Kompakt Yapı, Mikroişlemci Kontrollü, Çoklu Standart Test Programları, Trafo Merkezleri İçin Alanında İzolasyon Yağı Hızlı Tespiti İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The OVT-80K bir profesyonel sınıf, saha için optimize edilmiş, tam otomatik 80 kV’lik taşınabilir izolasyon yağı dielektrik dayanım test cihazı trafo merkezleri, elektrik santralleri ve endüstriyel işletmelerde izolasyon yağının yalıtım performansının sahada hızlı tespiti amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 507-2002 , DL/T 846.7-2016 ve IEC 60156:1995 standartlarına uygun olarak, yüksek performans ile taşınabilirliği bir araya getiren yenilikçi tek kapaklı kompakt yapıya sahiptir; bu nedenle saha denetimleri ve acil arıza giderme işlemleri için idealdir.
Cihaz, gelişmiş bir mikroişlemci Denetim Sistemi tam otomatik işlemi sağlayan bir sisteme sahiptir ve gerilim yükseltme, karıştırma, dinlenme, delinme tespiti, gerilim düşüşü, ortalama hesaplama ve rapor yazdırma dahil olmak üzere tüm test sürecini elle müdahale olmadan tamamlar. Bunun yüksek hassasiyetli yüksek gerilim örnekleme teknolojisi 0,1 kV’lik gerilim çözünürlüğü ve ±%2 ölçüm doğruluğu sağlar; delinme tepki süresi 1 ms’den azdır ve bu sayede zorlu saha koşullarında bile doğru ve güvenilir test sonuçları elde edilmesini sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 507-2002, DL/T 846.7-2016, IEC 60156:1995, ASTM D877-20 |
| Test Prensibi | Güç frekansı dielektrik dayanım testi (delinme gerilimi yöntemi) |
| Test Kabı | 1 adet bağımsız test kabı (2,5 mm elektrot aralığı) |
| Çalışma Modu | Tam otomatik tek tuşla test / Manuel test |
| Görüntüleme | 5 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0, RS232 |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Elektrik Parametreleri | |
| Çıkış voltajı aralığı | 0 ~ 80 kV AC (50 Hz), sürekli ayarlanabilir |
| Gerilim Çözünürlüğü | 0.1kV |
| Ölçüm doğruluğu | okumanın ± %2'si |
| Dalga Formu Bozulma Oranı | ≤3% |
| Delinme Yanıt Süresi | ≤1 ms |
| Yükseltme Hızı | 0,5 kV/sn ~ 5 kV/sn ayarlanabilir (standart: 2 kV/sn) |
| Maksimum çıkış akımı | 10mA |
| Trafo kapasitesi | 1,0 kVA |
| Kontrol Parametreleri | |
| Karıştırma Süresi | 0 ~ 99 saniye ayarlanabilir |
| Bekleme Süresi | 0 ~ 999 saniye ayarlanabilir |
| Test Sayısı | 1–10 kez ayarlanabilir (standart: 6 kez) |
| Artırma Aralığı | 0 ~ 999 saniye ayarlanabilir |
| Standart Programlar | GB/T 507, IEC 60156, ASTM D877 |
| Özelleştirilmiş Programlar | Evet (kullanıcı tanımlı parametreler) |
| Güvenlik koruması | |
| Aşırı Gerilim Koruması | Evet (85 kV’te otomatik güç kesintisi) |
| Aşırı Akım Koruması | Evet (12 mA’de otomatik güç kesintisi) |
| Kapı Kilitleme Koruması | Evet (kapı açıldığında yüksek gerilim kesilir) |
| Otomatik boşaltma | Evet (test tamamlandıktan sonra) |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz ± 1 Hz |
| Güç Tüketimi | ≤150 W (ortalama), ≤1000 W (tepe) |
| Fiziksel parametreler | |
| Boyutlar | 420×320×300 mm (U×G×Y) |
| Ağırlık | ~15 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerinde saha denetimi, acil bakım, arıza teşhisi
- Enerji Santralleri : Elektrik üretim ekipmanlarının rutin saha testleri, acil arıza giderme
- Endüstriyel işletmeler i̇ç güç ekipmanları için saha testi, bakım ve muayene
- Yağ işleme şirketleri saha yağ kalitesi değerlendirmesi ve yağ işleme etkisi doğrulaması
- Bağımsız üçüncü parti test kurumları saha test hizmetleri ve acil durum tepkisi testleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 507-2002 Çin ulusal standardı, DL/T 846.7-2016 sektör standardı ve IEC 60156 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Lider Taşınabilir Tasarım
Toplam ağırlık yalnızca 15 kg, entegre valiz tasarımı ile uzak sahalara kolay taşınabilir → saha muayenesi ve acil bakım için idealdir
Yüksek Hassasiyetli Ölçüm ve Hızlı Yanıt
0,1 kV gerilim çözünürlüğü, ±%2 ölçüm doğruluğu, ≤1 ms kısmi deşarj yanıt süresi → zorlu saha ortamlarında doğru ve güvenilir test sonuçları sağlar
Entegre Çoklu Standart Test Programları
Önceden yüklenmiş çoklu uluslararası standart prosedürler; özel parametre ayarlarını destekler → farklı test gereksinimlerini ve standartlarını karşılar
Kapsamlı Güvenlik Koruma Sistemi
Kapı kilidi bağlantısı ve otomatik deşarj da dahil olmak üzere çoklu güvenlik korumaları → yüksek gerilimli saha testleri sırasında operatör güvenliğini sağlar
SSS
S: Tipik bir testin tamamlanması ne kadar sürer?
A: 6 adet delinme testi, karıştırma ve dinlenme işlemlerini içeren tam bir test yaklaşık 15~20 Dakika . Hızlı test modu, tek bir testi 10 dakikadan az sürede tamamlayabilir; bu da sahada acil testler için oldukça uygundur.
S: Zorlu saha ortamlarında kullanılabilir mi?
A: Evet. OVT-80K, saha kullanımına özel olarak tasarlanmıştır. Dayanıklı endüstriyel bir yapıya, geniş çalışma sıcaklık aralığına (-10℃ ~ +50℃) ve kapsamlı girişim önleme önlemlerine sahiptir. Yüksek sıcaklık, düşük sıcaklık, toz ve nem gibi çeşitli zorlu saha ortamlarında güvenilir şekilde çalışabilir.
S: Saha testleri sırasında operatörleri korumak için hangi güvenlik önlemleri alınmıştır?
Y: OVT-80K, kapsamlı bir güvenlik koruma sistemiyle donatılmıştır:
- Kapı Kilidi : Test odası kapısı açıldığında yüksek gerilim çıkışı otomatik olarak kesilir
- Otomatik boşaltma test tamamlandıktan sonra kalan gerilimi otomatik olarak boşaltır
- Çoklu elektriksel korumalar aşırı gerilim, aşırı akım, aşırı yük ve kısa devre koruması
- Acil Durum Durdurma Butonu herhangi bir anormal durumda tek tuşla acil durdurma
- Tamamen kapalı yüksek gerilim odası yüksek gerilimli parçalara kazara teması önler
S: Cihaz nasıl kalibre edilir?
Y: Cihaz, standart bir yüksek gerilim voltmetresi kullanılarak kalibre edilebilir. Kullanıcılar, standart voltmetreyi yüksek gerilim çıkış terminaline bağlayabilir, farklı gerilim seviyeleri uygulayabilir, ölçülen değerleri standart değerlerle karşılaştırabilir ve gerekirse kalibrasyon katsayısını ayarlayabilir. Kalibrasyon işlemi basit ve hızlıdır; cihaz, kullanıcıları bu süreç boyunca yönlendiren yerleşik bir kalibrasyon sihirbazı sunar.
