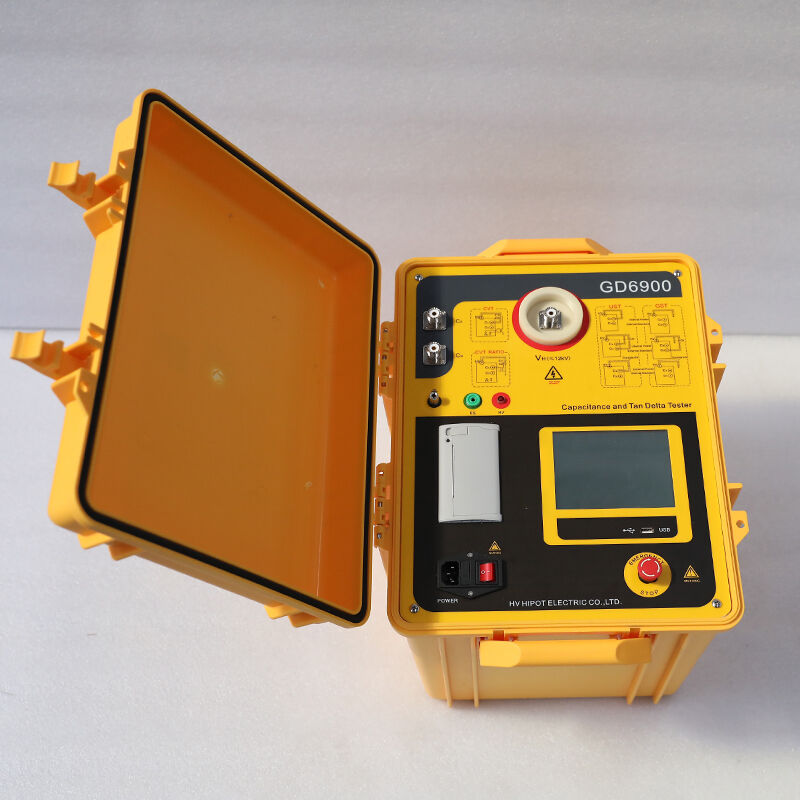

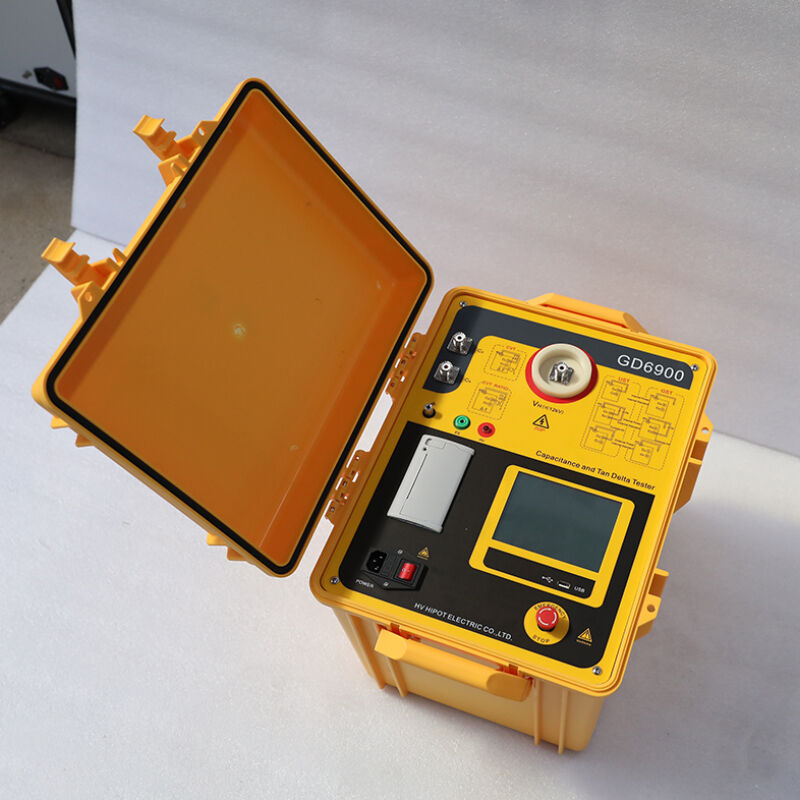

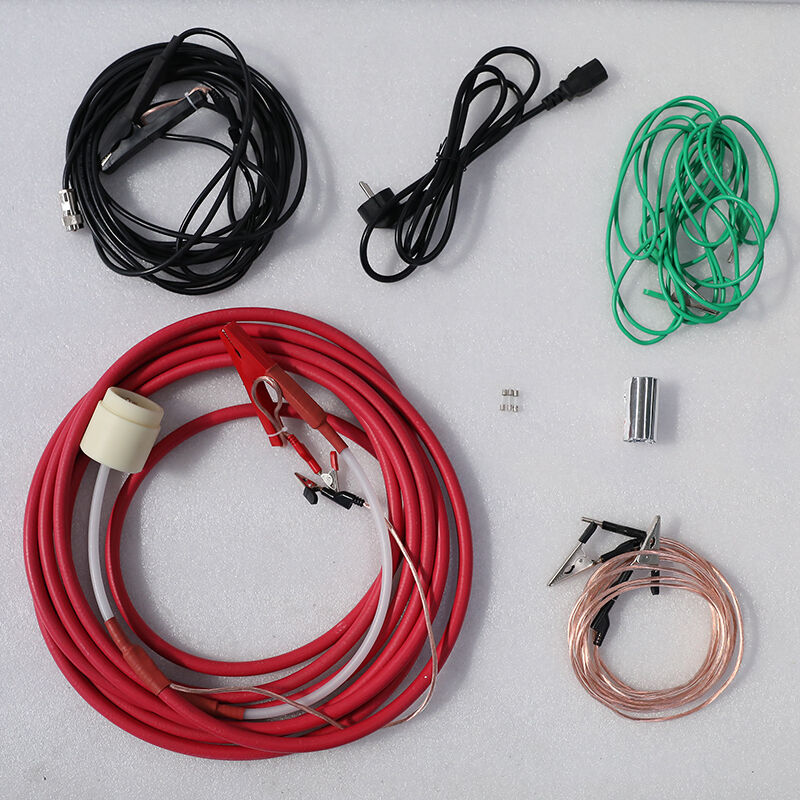

GD6900 Çok İşlevli Değişken Frekanslı Dielektrik Kayıp Test Cihazı
GD6900 Dijital Akıllı Çok İşlevli Değişken Frekanslı Dielektrik Kayıp Test Cihazı (0,5-10 kV Çıkış), 6 Frekans Kombinasyonu, Entegre SF6 Standart Kapasitör, Entegre İzolasyon Direnci (IR/DAR/PI), LCR, CVT Oranı ve Açı Farkı Testi, Isıl Yazıcı; Güç Ekipmanları İçin Sahada Kapsamlı İzolasyon Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GD6900 bir profesyonel, tümü bir arada saha optimizasyonlu dielektrik kayıp test cihazı yüksek gerilimli güç ekipmanlarının kapsamlı yalıtım durumu değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur DL/T 474.3-2018 ve IEC 60247:2004 standartlarına uygun olarak, gelişmiş dijital frekans dönüştürme teknolojisi ve tamamen dijital örnekleme yöntemini kullanarak 50/60 Hz şebeke frekansı girişimini etkili bir şekilde ortadan kaldırır; böylece 500 kV trafo merkezleri gibi güçlü elektromanyetik ortamlarda bile kararlı ve güvenilir test sonuçları sağlar.
Cihazın özellikleri şunlardır: entegre Tümü-Bir-Arada Tasarım yüksek güçlü entegre değişken frekanslı güç kaynağı, yükseltici transformatörle SF6 yüksek kararlılık standart kondansatörü (sıcaklık katsayısı <1 ppm/℃), izolasyon direnci test modülü, LCR ölçüm modülü ve termal yazıcı ile donatılmıştır. Bir 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve sezgisel grafik arayüz ile birlikte gelir; altı farklı test frekansı kombinasyonunu ve çoklu test modlarını destekler. Dielektrik kayıp faktörü (tanδ), kapasite (Cx), güç faktörü (PF), izolasyon direnci (IR), emme oranı (DAR), polarizasyon indeksi (PI), endüktans (L), direnç (R), CVT dönüşüm oranı ve gerilim açısı farkını otomatik olarak ölçebilir. Kapsamlı güvenlik koruması ve taşınabilir tasarım ile saha koşullarında izolasyon testleri için ideal tek parça çözümüdür. İdealdir: fabrika kabul testleri, saha devreye alma testleri ve önleyici bakım testleri için güç transformatörleri, yalıtım mufları, ölçü aleti transformatörleri, kondansatörler, CVT’ler ve aşırı gerilim sınırlayıcılar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Yüksek Gerilim Çıkışı | 0,5 kV – 10 kV AC (Etkin Değer), sürekli ayarlanabilir, 0,1 kV adımlarla (12 kV isteğe bağlı) |
| Çıkış kapasitesi | 2000va |
| Test Frekansları | 50 Hz, 47,5 Hz/52,5 Hz, 45 Hz/55 Hz, 60 Hz, 57,5 Hz/62,5 Hz, 55 Hz/65 Hz |
| Frekans doğruluğu | ±0,01 Hz |
| Çıkış dalga formu bozulması | %1’den az (Toplam Harmonik Distorsiyon - THD) |
| Dielektrik Kayıp (tanδ) Doğruluğu | ±(Okumanın %1,0’u + %0,04) |
| Kapasitans (Cx) Doğruluğu | ±(Okumanın %1,0’u + 1,0 pF) |
| Ölçüm Aralığı | tanδ: 0 – 100% Cx: 15 pF – 300 nF (10 kV: <60 nF, 5 kV: <150 nF, 1 kV: <300 nF) |
| Çözünürlük | tanδ: %0,001, Cx: 0,001 pF |
| Entegre Standart Kapasitör | SF6 gazı ile yalıtılmış, 100 pF, sıcaklık katsayısı <1 ppm/℃, kararlılık <%0,01/yıl |
| Yalıtım direnci testi | DC 5 kV/10 kV çıkışı, izolasyon direnci (IR), DAR ve PI ölçümü yapar Aralık: 100 kΩ – 1000 GΩ Doğruluk: %5’ten az (100 kΩ–100 GΩ), %10 (100 GΩ–1000 GΩ) |
| LCR Ölçümü | L, C, R ve faz açısı ölçer Aralık: L > 20 H (2 kV), R > 10 kΩ (2 kV) Doğruluk: %0,1 |
| CVT Testi | C1/C2 tanδ ve kapasite, dönüşüm oranı, açı farkı Oran aralığı: 10 – 10000 Oran doğruluğu: %0,1 Açı farkı çözünürlüğü: 0,01° |
| Test Modları | İleri bağlantı, ters bağlantı, CVT kendi kendine uyarımı, harici gerilim, iç standart, harici standart, GST/UST |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Yazıcı | Yerleşik termal yazıcı |
| Veri Depolama | 200 grup (zaman damgası ile, kesinti koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | AC 220 V ± %10, 50/60 Hz (jeneratör beslemesini destekler) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, otomatik deşarj, topraklama tespiti, giriş gerilimi dalgalanması koruması |
| Boyutlar (mm) | Ana ünite: 350(U)×270(G)×270(Y) Aksesuar kutusu: 350(U)×270(G)×160(Y) |
| Ağırlık | Ana ünite: ~22,75 kg Aksesuar kutusu: ~5,25 kg |
| Çalışma sıcaklığı | -15℃ ~ +40℃ |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 474.3-2018, IEC 60247:2004, GB/T 5654-2007, IEC 60076-1:2022 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : sargı dielektrik kaybı, kapasite ve izolasyon direnci testi
- Transformatör bushings'leri : yağla emdirilmiş kağıt buşingler, epoksi reçine buşingler
- Alet Transformatorları : akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Kondansatörlü Gerilim Dönüşüm Cihazları (CVT) : C1/C2 tanδ ve kapasite, dönüşüm oranı ve açı farkı testi (kendi kendine uyarılma yöntemi)
- Güç kondansatörleri şönt kondansatörler, seri kondansatörler
- Şimşek Akımı Sürücüleri metal oksit aşırı gerilim sınırlayıcılar
- Kablolar yüksek gerilim güç kabloları
- İzolasyon Yağı trafo yağı dielektrik kayıp testi (isteğe bağlı yağ kabı ve ısıtma kontrol cihazı ile birlikte)
Tipik Kullanım Senaryoları
- Enerji şirketleri trafostaki ekipmanların saha önleyici bakım testleri
- Trafo imalat tesisleri trafosu ve izolatörlerin fabrika kabul testleri (FAT)
- Bağımsız üçüncü parti test kurumları : uygunluk testi ve sertifikasyon
- Enerji Santralleri jeneratör trafo ve yardımcı ekipman izolasyon testleri
- Araştırma kurumları için oldukça uygundur izolasyon malzemesi performansı üzerine araştırma ve geliştirme
- Madencilik ve endüstriyel işletmeler yüksek gerilim ekipmanlarının muayenesi ve bakımı
Avantajlar
Uluslararası standartlara uygunluk
DL/T 474.3-2018, IEC 60247:2004 ve GB/T 5654-2007 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Tümü-Bir-Arada Çok İşlevli Tasarım
Dielektrik kayıp, kapasite, izolasyon direnci, LCR ve CVT kapsamlı testini birleştirir → tek cihazla tüm saha izolasyon testleri tamamlanır; ekipman ağırlığı %70 azaltılır
6 Frekans Kombinasyonu
50/60 Hz ve çoklu çift frekans kombinasyonlarını destekler → küresel elektrik şebekesi frekanslarına uyarlanır; üstün girişim giderme performansı sağlar
Yerleşik termal yazıcı
Test raporları doğrudan sahada yazdırılır → el ile kayıt hatalarını ortadan kaldırır; iş verimliliğini artırır
CVT Kapsamlı Testi
Tek seferde kablo bağlantısı ile C1/C2 tanδ, kapasite, dönüşüm oranı ve açı farkı testi tamamlanır → kabloları değiştirmeye gerek yoktur, test süresi %60 azalır
İzolasyon Direnci Test Modülü
Entegre 5 kV/10 kV DC güç kaynağı, izolasyon direnci (IR), DAR ve PI ölçer → ek izolasyon direnci test cihazına gerek yoktur
Dayanıklı Alan Tasarımı
Su geçirmez ve toz geçirmez muhafaza, geniş çalışma sıcaklık aralığı → zorlu saha koşullarına uygun
Kapsamlı güvenlik koruması
Çok katmanlı koruma + topraklama tespiti + otomatik deşarj → operatörler ve pahalı test ekipmanları için maksimum güvenlik
SSS
S: GD6900, CVT dönüşüm oranını ve açı farkını test edebilir mi?
A: Evet. Özel bir CVT kapsamlı test moduna sahiptir. Tek seferlik bağlantı ile C1/C2 tanδ ve kapasite, CVT dönüşüm oranı ve gerilim açısı farkı testleri aynı anda gerçekleştirilebilir; bu işlem için bağlantı kablolarının değiştirilmesine veya CVT’nin sökülmesine gerek yoktur.
S: İzolasyon direnci testini destekliyor mu?
A: Evet. Dahili 5 kV/10 kV DC güç kaynağına sahiptir; bu kaynak izolasyon direnci (IR), emme oranı (DAR) ve kutuplaşma indeksi (PI) ölçümünü gerçekleştirebilir; böylece ayrı bir izolasyon direnci test cihazına ihtiyaç duyulmaz.
S: Dahili bir yazıcıya sahip mi?
A: Evet. Alan koşullarında doğrudan test raporlarını (test eğrileri, veriler ve tanı sonuçları dahil) basabilen dahili bir termal yazıcıya sahiptir; bu da saha testleri için oldukça uygundur.
S: İzolasyon yağı dielektrik kaybını test edebilir mi?
A: Evet. Opsiyonel standart yağ kabı ve ısıtma kontrol cihazı ile transformatör yağı ve diğer izolasyon sıvılarının dielektrik kaybı testini gerçekleştirebilir; bu testler IEC 60247 ve GB/T 5654 standartlarına uygunluk sağlar.
