GSA-L/DIRF डुअल-डिस्प्ले अवरक्त SF6 गैस मात्रात्मक रिसाव डिटेक्टर

GSA-L/DIRF डुअल-डिस्प्ले अवरक्त SF6 गैस मात्रात्मक रिसाव डिटेक्टर

GSA-L/DIRF डिजिटल इंटेलिजेंट डुअल-डिस्प्ले अवरक्त SF6 गैस क्वांटिटेटिव लीक डिटेक्टर, डुअल-वेवलेंथ NDIR टेक्नोलॉजी के साथ, 0.1 ppm संवेदनशीलता, होस्ट+हैंडल डुअल स्क्रीन रियल-टाइम डिस्प्ले, स्वचालित वार्षिक लीकेज दर गणना, GIS, SF6 सर्किट ब्रेकर और ट्रांसफॉर्मर के लिए ऑन-साइट लीक डिटेक्शन के लिए।

विवरण
विशिष्टताएँ
अनुप्रयोग
लाभ
अक्सर पूछे जाने वाले प्रश्न
अनुशंसित उत्पाद

विवरण

द GSA-L/DIRF एक पेशेवर, उच्च-परिशुद्धता वाला क्वांटिटेटिव SF6 गैस लीक डिटेक्टर sF6-इन्सुलेटेड उच्च-वोल्टेज उपकरणों के लीक का पता लगाने के लिए विशेष रूप से डिज़ाइन किया गया यह पूर्ण रूप से अनुपालन करता है DL/टी 846.6-2018 और IEC 60480:2019 मानकों के अनुसार, उन्नत द्वि-तरंगदैर्ध्य गैर-विसरित अवरक्त (NDIR) स्पेक्ट्रोस्कोपी तकनीक का उपयोग SF6 गैस के लिए पूर्ण विशिष्टता प्राप्त करने के लिए किया जाता है, जिससे CO₂, H₂O और रेफ्रिजरेंट्स जैसी अन्य गैसों से होने वाले संक्रमण-हस्तक्षेप को समाप्त कर दिया जाता है।

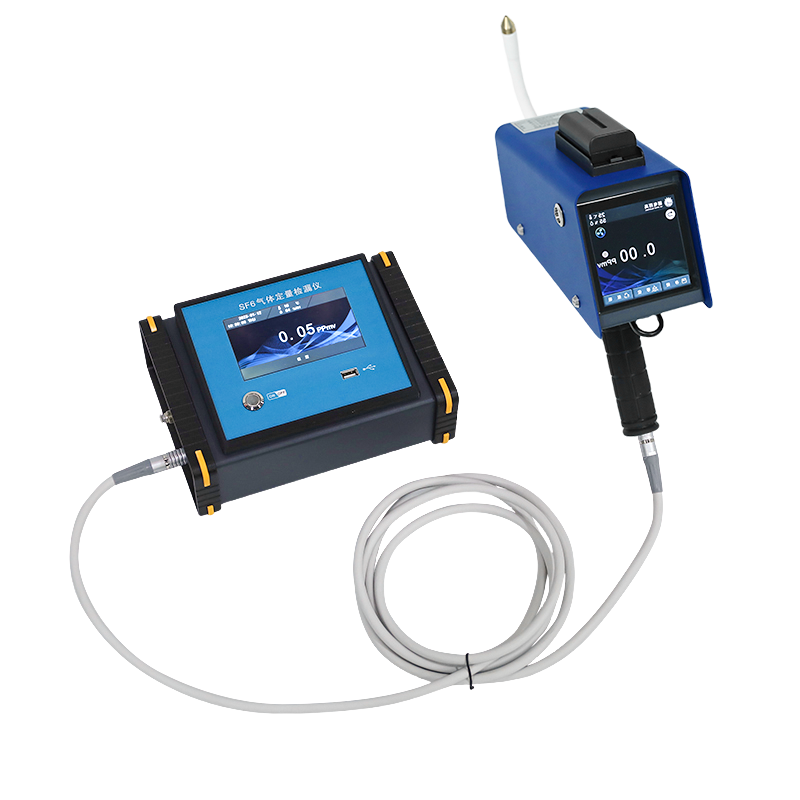

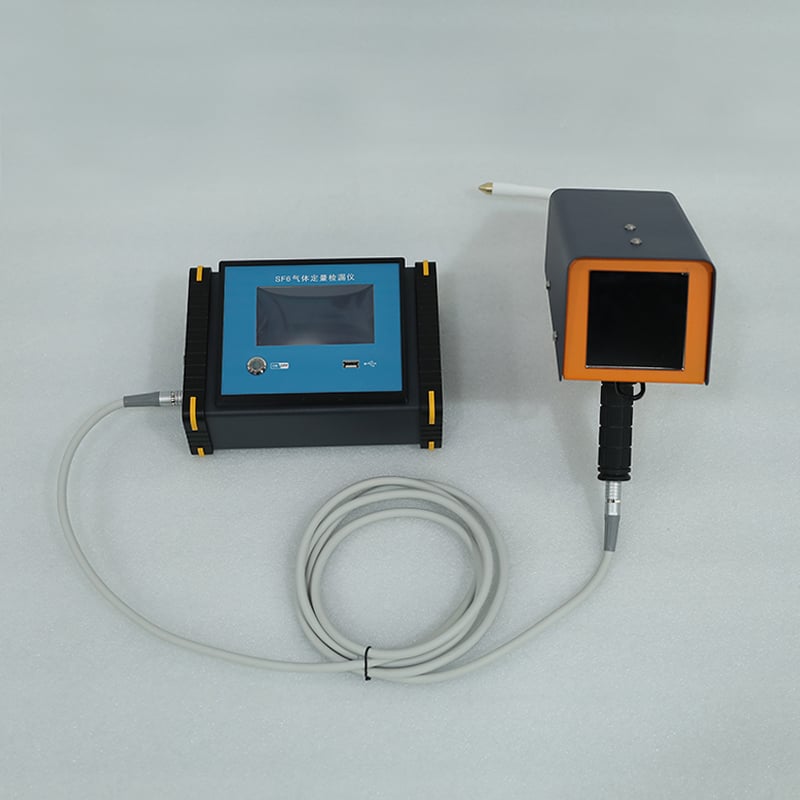

यह उपकरण एक नवाचारी होस्ट+हैंडल डुअल-डिस्प्ले डिज़ाइन से लैस है, जिससे ऑपरेटर्स होस्ट की ओर झुके बिना हैंडल की स्क्रीन पर वास्तविक समय में सांद्रता और रिसाव दर को देख सकते हैं, जिससे ऊँचाई पर और संकरी जगहों पर कार्य करते समय जाँच की दक्षता और सुरक्षा में काफी सुधार होता है। इसमें होस्ट पर एक 5.6-इंच की उच्च चमक वाली रंगीन टच स्क्रीन और हैंडल पर एक 3.2-इंच की एलसीडी स्क्रीन लगाई गई है, जो गुणात्मक रूप से रिसाव बिंदु के स्थान निर्धारण और मात्रात्मक रूप से रिसाव दर के मापन दोनों का समर्थन करती है। एक आंतरिक 7.4V/10Ah उच्च-क्षमता लिथियम बैटरी यह लगातार 8 घंटे से अधिक समय तक कार्य कर सकता है, जिससे यह पूरे दिन की साइट पर निरीक्षण के लिए आदर्श बन जाता है। आदर्श है दैनिक निरीक्षण, रिसाव बिंदु का स्थान निर्धारण, मात्रात्मक जाँच और स्वीकृति परीक्षण के लिए GIS, SF6 सर्किट ब्रेकर, बिजली ट्रांसफॉर्मर, उपकरण ट्रांसफॉर्मर और SF6 गैस सिलेंडर के लिए आदर्श है।

विशिष्टताएँ

पैरामीटर	विनिर्देश
पता लगाने की प्रणाली	दो-तरंगदैर्ध्य अप्रकीर्णित अवरक्त (NDIR) स्पेक्ट्रोस्कोपी
लक्ष्य गैस	सल्फर हेक्साफ्लुओराइड (SF₆)
संवेदनशीलता	0.1PPM
मापने की सीमा	0 – 2000 ppm (स्वचालित रेंज स्विचिंग)
सटीकता	±2% FS (0 – 1000 ppm), ±5% FS (1000 – 2000 ppm)
संकल्प	0.1PPM
प्रतिक्रिया समय	≤3 सेकंड
पुनर्स्थापना समय	≤5 सेकंड
रिसाव दर की गणना	वार्षिक रिसाव दर (ग्राम/वर्ष) में स्वचालित रूपांतरण
प्रदर्शन	होस्ट: 5.6-इंच की उच्च चमक वाली रंगीन टच स्क्रीन हैंडल: 3.2-इंच की LCD स्क्रीन
संशोधन	35 सेमी लचीली स्टेनलेस स्टील प्रोब, 360° घूर्णन क्षमता
अलार्म मोड	ध्वनि, प्रकाश और कंपन त्रिगुण अलार्म
अलार्म थ्रेशोल्ड	1 – 1000 ppm (समायोज्य)
शिखर धारण कार्य	हाँ
डेटा संग्रहण	1000 समूह (समय-मुद्रा के साथ, बिजली बंद सुरक्षा)
डेटा निर्यात	यूएसबी इंटरफ़ेस, पीडीएफ/एक्सेल रिपोर्ट उत्पादन
पावर सप्लाई	अंतर्निर्मित 7.4V/10Ah लिथियम बैटरी + AC 220V±10%, 50Hz चार्जर
बैटरी जीवन	8 घंटे से अधिक लगातार कार्यक्रम
चार्जिंग समय	लगभग 4 घंटे (पूर्ण आवेशण)
सेंसर जीवन	>10 वर्ष
सुरक्षा कार्य	अधिक दाब, अधिक धारा, कम बैटरी, पंप सुरक्षा, विद्युत चुंबकीय हस्तक्षेप सुरक्षा
आयाम	मुख्य इकाई: 260 × 180 × 100 मिमी हैंडल: 350 × 50 × 40 मिमी
वजन	लगभग 2.5 किग्रा (बैटरी और प्रोब सहित)
परिचालन तापमान	-10℃ ~ +50℃
संचालन आर्द्रता	≤90%आरएच (गैर-संघनन)
ऊँचाई	≤2000 मीटर
अनुपालन	DL/T 846.6-2018, IEC 60480:2019, GB/T 8905-2012, Q/GDW 11304.15-2015

अनुप्रयोग

मुख्य परीक्षण वस्तुएँ

जीआईएस गैस इन्सुलेटेड स्विचगियर 10kV-500kV GIS और HGIS उपकरण
SF6 सर्किट ब्रेकर : लाइव टैंक और डेड टैंक SF6 सर्किट ब्रेकर
पावर ट्रांसफार्मर : SF6-इन्सुलेटेड पावर ट्रांसफॉर्मर
इंस्ट्रूमेंट ट्रांसफार्मर्स : SF6-इन्सुलेटेड करंट ट्रांसफॉर्मर (CT) और वोल्टेज ट्रांसफॉर्मर (VT)
SF6 गैस सिलेंडर : भंडारण और परिवहन के दौरान रिसाव का पता लगाना
अन्य SF6 उपकरण : SF6 लोड स्विच, डिस्कनेक्टर्स, सर्ज अरेस्टर्स

सामान्य उपयोग के परिदृश्य

विद्युत कंपनियाँ : उप-केंद्र में SF6 उपकरणों का दैनिक स्थल पर निरीक्षण
GIS निर्माण संयंत्र : कारखाने के प्रकार के परीक्षण और बाहर जाने वाले गुणवत्ता नियंत्रण
ट्रांसफॉर्मर निर्माण संयंत्र sF6-इन्सुलेटेड ट्रांसफॉर्मर का रिसाव जांच
तृतीय-पक्ष परीक्षण संस्थान : स्थान पर स्वीकृति और अनुपालन परीक्षण
बिजली संयंत्रों जनरेटर ट्रांसफॉर्मर और सहायक उपकरणों का रिसाव जांच
औद्योगिक और खानीय उपक्रम sF6 उपकरणों का नियमित निरीक्षण और रखरखाव

लाभ

अंतर्राष्ट्रीय मानकों के अनुसार

DL/T 846.6-2018, IEC 60480:2019 और GB/T 8905-2012 मानकों को पूर्णतः संतुष्ट करता है → परीक्षण परिणाम वैश्विक स्तर पर मान्य हैं

ड्यूल-वेवलेंथ NDIR प्रौद्योगिकी

SF6 गैस के लिए पूर्ण विशिष्टता, कोई क्रॉस-हस्तक्षेप नहीं → अन्य गैसों के कारण होने वाले झूठे अलार्म को समाप्त करता है, सटीक जांच सुनिश्चित करता है

आविष्कारात्मक ड्यूल-डिस्प्ले डिज़ाइन

हैंडल स्क्रीन पर वास्तविक समय प्रदर्शन, होस्ट पर नीचे की ओर देखने की आवश्यकता नहीं → ऊंचाई पर और संकरी जगहों पर कार्य करते समय जांच की दक्षता और सुरक्षा में काफी सुधार करता है

0.1 ppm अति-उच्च संवेदनशीलता

0.1 ppm के इतने सूक्ष्म SF6 रिसाव का पता लगाता है → सुरक्षा जोखिमों और आर्थिक नुकसान का कारण बनने से पहले संभावित रिसावों की पहचान करता है

मात्रात्मक रिसाव दर गणना

सांद्रता को स्वचालित रूप से वार्षिक रिसाव दर (ग्राम/वर्ष) में बदलता है → अंतर्राष्ट्रीय मानकों की मात्रात्मक जाँच आवश्यकताओं को पूरा करता है

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: अवरक्त SF6 रिसाव डिटेक्टर और पारंपरिक हैलोजन रिसाव डिटेक्टर में क्या अंतर है?

उत्तर:

अवरक्त डिटेक्टर (GSA-L/DIRF) : NDIR प्रौद्योगिकि का उपयोग करता है, केवल SF6 गैस के प्रति प्रतिक्रियाशील होता है, कोई संक्रमण-हस्तक्षेप नहीं, मात्रात्मक मापन, सेंसर का जीवनकाल >10 वर्ष, कोई रेडियोधर्मी खतरा नहीं
हैलोजन डिटेक्टर उपयोग करता है इलेक्ट्रॉन कैप्चर (ECD) प्रौद्योगिकी, सभी हैलोजन गैसों के प्रति प्रतिक्रियाशील, झूठी चेतावनियों के लिए प्रवण, केवल गुणात्मक मापन, सेंसर का जीवनकाल <2 वर्ष, रेडियोधर्मी पदार्थ युक्त
GSA-L/DIRF दीर्घकाल में अधिक सुरक्षित, अधिक सटीक और अधिक लागत-प्रभावी है।

प्रश्न: डबल-डिस्प्ले डिज़ाइन का क्या लाभ है?

उत्तर: डबल-डिस्प्ले डिज़ाइन ऑपरेटरों को हैंडल की स्क्रीन पर वास्तविक समय में सांद्रता और रिसाव दर को देखने की अनुमति देता है, बिना होस्ट पर नीचे की ओर देखे। यह उच्च ऊँचाई पर (जैसे GIS बसबार) या संकरी जगहों (जैसे केबल ट्रेंच) पर रिसाव का पता लगाते समय विशेष रूप से उपयोगी है, जिससे पता लगाने की दक्षता और सुरक्षा में काफी सुधार होता है।

प्रश्न: क्या यह वार्षिक रिसाव दर को मात्रात्मक रूप से माप सकता है?

उत्तर: हाँ। यह मानक एल्गोरिदम के अनुसार मापी गई SF6 सांद्रता को स्वचालित रूप से वार्षिक रिसाव दर (ग्राम/वर्ष) में परिवर्तित कर देता है, जो DL/T 846.6-2018 और IEC 60480:2019 मानकों की मात्रात्मक जाँच आवश्यकताओं को पूरा करता है।

प्रश्न: सेंसर का जीवनकाल कितना होता है?

A: ड्यूल-वेवलेंथ NDIR सेंसर का सेवा जीवन है 10 साल से अधिक , जो पारंपरिक हैलोजन डिटेक्टर्स की तुलना में काफी अधिक है। इसकी वार्षिक एक बार कैलिब्रेशन की आवश्यकता होती है, जिससे रखरखाव की लागत और डाउनटाइम कम हो जाता है।

Q: क्या इसमें पीक होल्ड फ़ंक्शन है?

A: हाँ। यह परीक्षण के दौरान डिटेक्ट की गई अधिकतम सांद्रता को स्वचालित रूप से रिकॉर्ड करता है और प्रदर्शित करता है, जो छोटे रिसावों का पता लगाने के लिए बहुत उपयोगी है।
