GSA-L/DIRF Çift Ekranlı Kızılötesi SF6 Gazı Nicel Kaçak Dedektörü
GSA-L/DIRF Dijital Akıllı Çift Ekranlı Kızılötesi SF6 Gazı Nicel Kaçak Dedektörü, Çift Dalga Boylu NDIR Teknolojisiyle 0,1 ppm Hassasiyet, Ana Ünite ve Tutamaç Olmak Üzere Çift Ekran Gerçek Zamanlı Gösterim, Otomatik Yıllık Kaçak Hızı Hesaplama; GIS, SF6 Devre Kesicileri ve Transformatörler İçin Sahada Kaçak Tespiti.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GSA-L/DIRF bir profesyonel, yüksek hassasiyetli nicel SF6 gazı kaçak dedektörü sF6 ile yalıtılmış yüksek gerilimli ekipmanların kaçak tespiti için özel olarak tasarlanmıştır tamamen uyumludur DL/T 846.6-2018 ve IEC 60480:2019 standartlar, gelişmiş çift dalga boylu dağılmasız kızılötesi (NDIR) spektroskopi teknolojisi sF6 gazına karşı mutlak özgüllüğü sağlamak ve CO₂, H₂O ve soğutucu gazlar gibi diğer gazlardan kaynaklanan çapraz girişimi ortadan kaldırmak için.

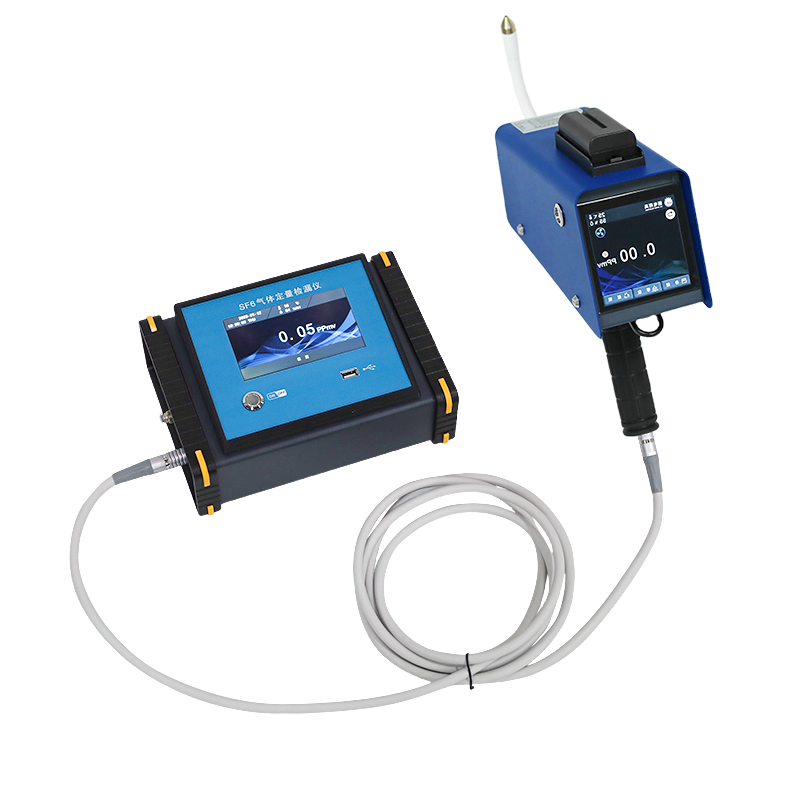

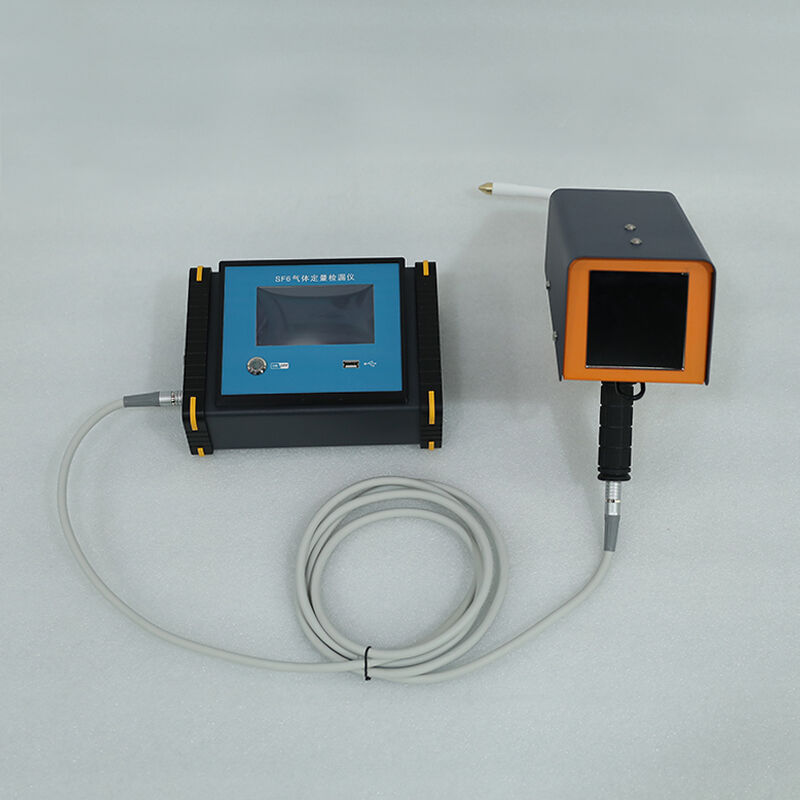

Cihaz, yenilikçi bir ana ünite+sap dual ekran tasarımıyla donatılmıştır; bu sayede operatörler, yüksek irtifa ve dar alanlarda yapılan işlemler sırasında gerçek zamanlı konsantrasyon ve kaçak hızını ana ünitenin ekranına bakmadan sap ekranından izleyebilirler. Böylece tespit verimliliği ve güvenlik büyük ölçüde artırılır. Ana ünitede bir 5,6 inç yüksek parlaklıkta renkli dokunmatik ekran ve sapta bir 3,2 inç LCD ekran bulunur; bu da hem kalitatif kaçak noktası tespitini hem de kantitatif kaçak hızı ölçümünü destekler. Bir 7,4 V / 10 Ah büyük kapasiteli lityum pil ile donatıldığında, 8 saatten fazla süreyle sürekli çalışabilir; bu da onu tam gün boyu saha incelemeleri için ideal kılar. İdealdir günlük denetim, kaçak noktası tespiti, kantitatif tespit ve kabul testi için uygundur.
Özellikler
| Parametre | Özelliği |
|---|---|
| Tespit prensibi | Çift dalga boylu dağılmasız kızılötesi (NDIR) spektroskopisi |
| Hedef Gaz | Kükürt heksaflorür (SF₆) |
| Hassasiyet | 0.1ppm |
| Ölçüm Aralığı | 0 – 2000 ppm (otomatik aralık değiştirme) |
| Doğruluk | ±2 % FS (0 – 1000 ppm), ±5 % FS (1000 – 2000 ppm) |
| Çözünürlük | 0.1ppm |
| Tepki Süresi | ≤3 saniye |
| Geri Kazanım Süresi | ≤5 saniye |
| Kaçak Hızı Hesaplama | Yıllık kaçak hızına otomatik dönüştürme (g/y) |
| Görüntüleme | Ana birim: 5,6 inç yüksek parlaklık renkli dokunmatik ekran Tutamak: 3,2 inç LCD ekran |
| Prob | 35 cm esnek paslanmaz çelik prob, 360° döndürülebilir |
| Uyarı Modları | Ses, ışık ve titreşim üçlü alarmı |
| Alarm Eşiği | 1 – 1000 ppm (ayarlanabilir) |
| Tepe Değeri Tutma İşlevi | Evet |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Güç Kaynağı | Entegre 7,4 V / 10 Ah lityum pil + AC 220 V ± %10, 50 Hz şarj cihazı |
| Batarya ömrü | 8 saatten fazla sürekli çalışma süresi |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Sensör ömrü | >10 yıl |
| Koruma fonksiyonları | Aşırı basınç, aşırı akım, düşük pil seviyesi, pompa koruması, elektromanyetik girişim koruması |
| Boyutlar | Ana ünite: 260 × 180 × 100 mm Tutamak: 350 × 50 × 40 mm |
| Ağırlık | ~2,5 kg (pil ve prob dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 846.6-2018, IEC 60480:2019, GB/T 8905-2012, Q/GDW 11304.15-2015 |
Uygulamalar
Temel Test Nesneleri
- Gis gaz yalıtımlı anahtarlama cihazı : 10 kV–500 kV GIS ve HGIS cihazları
- SF6 devre kesicileri : Canlı tank ve ölü tank SF6 devre kesicileri
- Güç transformatörleri : SF6 ile yalıtılmış güç transformatörleri
- Alet Transformatorları : SF6 ile yalıtılmış akım transformatörleri (AT) ve gerilim transformatörleri (GT)
- SF6 gaz tüpleri : Depolama ve taşıma sırasında kaçak tespiti
- Diğer SF6 ekipmanları : SF6 yük anahtarları, ayırıcılar, aşırı gerilim sınırlayıcılar
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerindeki SF6 ekipmanlarının günlük saha denetimi
- GIS üretim tesisleri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Trafo imalat tesisleri sF6 ile yalıtılmış transformatörlerde kaçak tespiti
- Bağımsız üçüncü parti test kurumları : sahada kabul ve uygunluk testleri
- Enerji Santralleri jeneratör transformatörü ve yardımcı ekipmanlarda kaçak tespiti
- Endüstriyel ve madencilik işletmeleri sF6 ekipmanlarının rutin muayenesi ve bakımı
Avantajlar
Uluslararası standartlara uygunluk
DL/T 846.6-2018, IEC 60480:2019 ve GB/T 8905-2012 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
Çift Dalga Boylu NDIR Teknolojisi
SF6 gazına mutlak özgüllük, diğer gazlarla çapraz etkileşim yok → diğer gazlar nedeniyle oluşan yanlış alarmaları ortadan kaldırır, doğru tespiti sağlar
Yenilikçi Çift Ekran Tasarımı
Tutma kolu ekranında gerçek zamanlı görüntüleme, ana cihazın ekranına aşağı bakmaya gerek yok → yüksek irtifa ve dar alanlarda yapılan işlemlerde tespit verimliliğini ve güvenliği büyük ölçüde artırır
0,1 ppm Ultra-Yüksek Hassasiyet
0,1 ppm kadar küçük SF6 sızıntılarını tespit eder → güvenlik riskleri ve ekonomik kayıplara neden olmalarından önce potansiyel sızıntıları belirler
Niteliksel Sızıntı Hızı Hesaplaması
Konsantrasyonu otomatik olarak yıllık sızıntı hızına (g/y) dönüştürür → uluslararası standartların niceliksel tespit gereksinimlerini karşılar
SSS
Soru: İnfrared SF6 sızıntı dedektörü ile geleneksel halojen sızıntı dedektörü arasındaki fark nedir?
A:
- İnfrared dedektör (GSA-L/DIRF) : NDIR teknolojisi kullanır; yalnızca SF6 gazına tepki verir, çapraz girişim yoktur, nicel ölçüm yapar, >10 yıl sensör ömrüne sahiptir ve radyoaktif tehlikesi yoktur
- Halojen dedektör elektron yakalama (ECD) teknolojisi kullanır; tüm halojen gazlarına yanıt verir; yanlış alarm vermeye eğilimlidir; yalnızca nitel ölçüm yapar; sensör ömrü <2 yıldır; radyoaktif madde içerir GSA-L/DIRF, uzun vadede daha güvenli, daha doğru ve daha maliyet etkindir.
Soru: Çift ekran tasarımının avantajı nedir?
Cevap: Çift ekran tasarımı, operatörlerin gerçek zamanlı konsantrasyonu ve sızıntı oranını ana cihazın kendisine bakmadan tutma kolundaki ekrandan görüntülemesine olanak tanır. Bu özellik, özellikle yüksek konumlardaki (örneğin GIS baraları) veya dar alanlardaki (örneğin kablo kanalları) sızıntıların tespitinde büyük ölçüde tespit verimliliğini ve güvenliği artırır.
Soru: Yıllık sızıntı oranını nicel olarak ölçebilir mi?
Cevap: Evet. Ölçülen SF6 konsantrasyonunu, standart algoritmalar doğrultusunda otomatik olarak yıllık sızıntı oranına (g/y) dönüştürür; bu da DL/T 846.6-2018 ve IEC 60480:2019 standartlarının nicel tespit gereksinimlerini karşılar.
Soru: Sensörün ömrü ne kadardır?
A: Çift dalga boyuna sahip NDIR sensörün ömrü 10 Yıllık , bu, geleneksel halojen dedektörlere kıyasla çok daha uzundur. Yılda yalnızca bir kez kalibre edilmesi gerekir; bu da bakım maliyetini ve durma süresini azaltır.
S: Tepe tutma işlevine sahip mi?
A: Evet. Test sırasında tespit edilen maksimum konsantrasyonu otomatik olarak kaydeder ve görüntüler; bu, küçük sızıntıların yerinin belirlenmesi açısından oldukça kullanışlıdır.
