Açıklama
GDFR-C2-900H, 500 kV–750 kV trafo merkezlerinde, yüksek gerilim laboratuvarlarında ve güç ekipmanı üreticilerinde, güç frekanslı ve değişken frekanslı AC yüksek gerilimlerin doğru ölçümü için tasarlanmış, yüksek hassasiyetli ve düşük kısmi deşarjlı, yalnızca AC’ye yönelik kapasitif gerilim bölücüdür. Bu cihaz, DL/T 846.1-2016 ve GB/T 16927.2-2013 standartlarına tam olarak uymakta olup, dengeli eşpotansiyel ekranlama yapısı ve iç sızıntı akımını, elektromanyetik girişimi ve iç kısmi deşarjı en aza indirmek amacıyla tamamen kapalı, ithal poliüretan köpük doldurma teknolojisi kullanmaktadır; bu da zorlu saha ve laboratuvar ortamlarında kararlı ve doğru ölçümler sağlar.

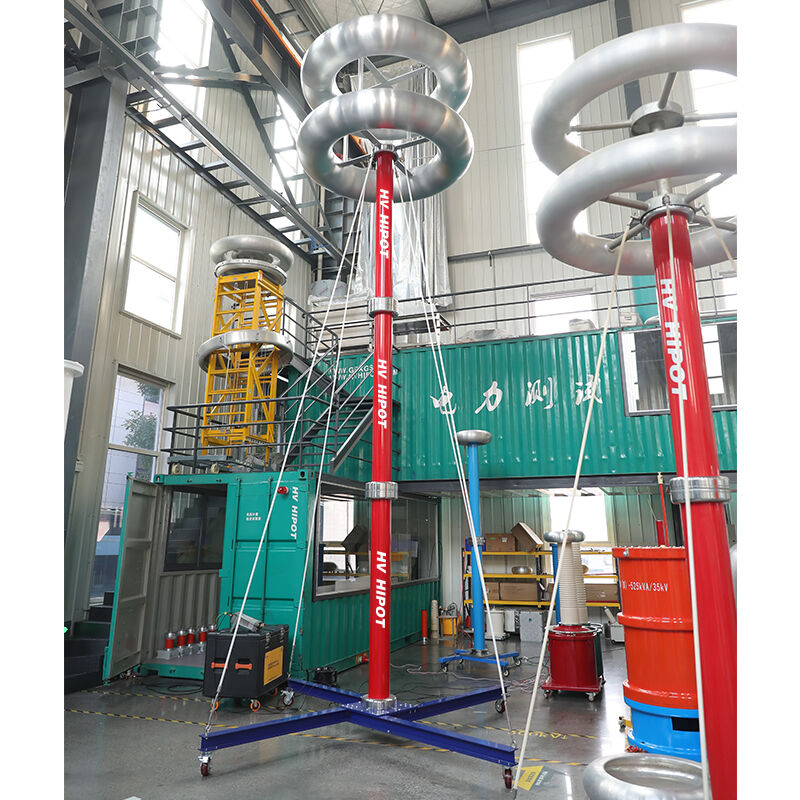

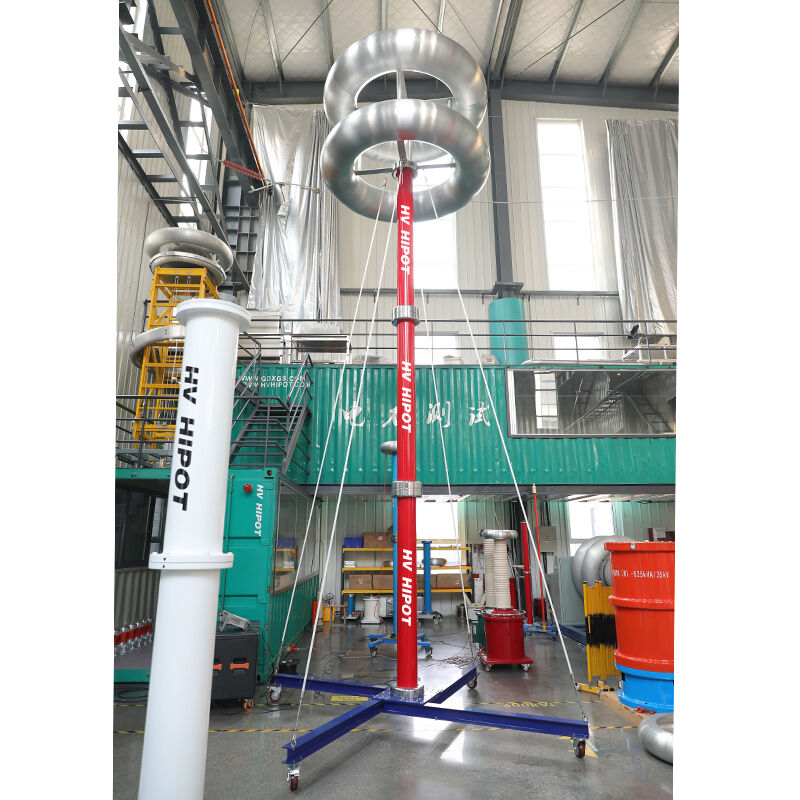

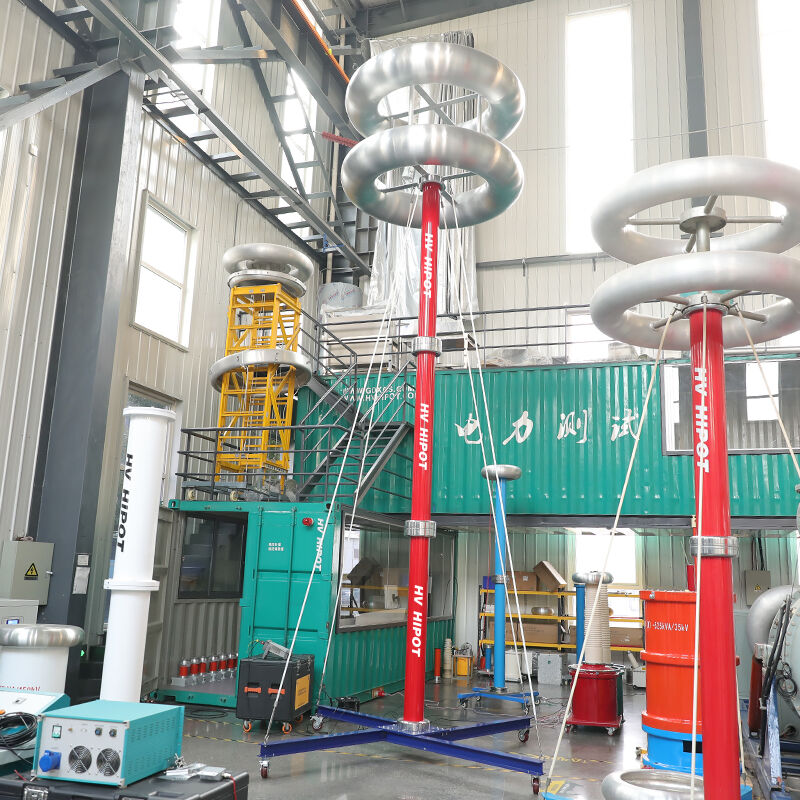

Sistem, çift katmanlı paslanmaz çelik derecelendirme halkası bulunan dayanıklı yüksek gerilim bölücü ünitesinden ve taşınabilir dijital gösterge ölçer/osiloskop arayüzünden oluşur; standart bölme oranı 10000:1'dir (özel oranlar mevcuttur). Anma geriliminde ≤5 pC ultra-düşük kısmi deşarja sahiptir; bu nedenle ekstra yüksek gerilimli (EHV) ekipmanların AC dayanım gerilimi testleri ile kısmi deşarj (PD) testleri için uygundur. Kilitlenebilir tekerleklere sahip dayanıklı mobil tabanı ve yüksek saflıkta epoksi cam elyaf yalıtım silindiri ile birlikte, 500 kV–750 kV GIS’ler, güç transformatörleri, XLPE güç kabloları ve ayırıcı ekipmanlarının saha ve laboratuvar ortamında test edilmesi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Anma Güç Frekansı AC Gerilimi |
900 kV (Etkin Değer) |
|
Anma Şimşek Darbe Gerilimi |
2000 kV (Tepe Değeri) |
|
Yüksek Gerilim Kolu Kapasitansı |
200 pF ± %2 |
|
Düşük Gerilim Kolu Sığası |
2 μF ± %0,5 |
|
Standart Voltaj Bölme Oranı |
10000:1 (özel oranlar mevcuttur) |
|
Çalışma frekansı aralığı |
30 Hz–300 Hz |
|
Frekans Yanıt Hatası |
≤ ± %0,3 (30–300 Hz) |
|
Kısmi Deşarj Seviyesi |
900 kV’te ≤5 pC |
|
Dielektrik Kayıp Teğeti (tgδ) |
50 Hz’te ≤0,08 % |
|
Ölçüm doğruluğu |
AC ± %0,5 (Etkin Değer); ± %1,0 (Tepe Değeri) |
|
Yıllık Oran Kararlılığı |
≤±0.3% |
|
Sıcaklık katsayısı |
≤30 ppm/°C |
|
Doğrusallık hatası |
≤±0.3% |
|
Çıktı Arayüzü |
BNC 75 Ω ekranlı konektör |
|
Yalıtım malzemesi |
Yüksek saflıkta epoksi cam elyaf takviyeli plastik |
|
Doldurma Ortamı |
İthal poliüretan köpük ajanı (tamamen kapalı) |
|
Derecelendirme halkası |
Çift katmanlı paslanmaz çelik |
|
Taban Tipi |
Dört kilitlemeli tekerleğe sahip ağır iş tipi çelik mobil taban |
|
Boyutlar (mm) |
φ500×3200 (derecelendirme halkası dahil) |
|
Ağırlık |
~85 kg |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Rakım |
≤2000 m (isteğe bağlı olarak özelleştirilebilir) |
|
Uyumluluk |
DL/T 846.1-2016, GB/T 16927.2-2013, IEC 60060-1, IEC 61083-2 |
Uygulamalar
Temel Test Nesneleri
- 500 kV–750 kV GIS: AC dayanım gerilimi testi ve kısmi deşarj testi
- 500 kV–750 kV güç transformatörleri: frekanslı AC dayanım gerilimi testi
- 500 kV XLPE güç kabloları: AC dayanım gerilimi testi (seri rezonans sistemleriyle)
- Yüksek Gerilim Anahtarlama Donanımı ve İzolatörler: frekanslı kıvılcım atlama gerilimi testi
- Yüksek gerilim izolatörleri: güç frekansı dayanım gerilimi testi
- AC dayanım test sistemleri: gerilim ölçümü ve geri bildirim kontrolleri
Tipik Kullanım Senaryoları
- Sahada trafo merkezi devreye alma: EHV ekipmanların kabul testleri
- Üretim kalite kontrolü: çok yüksek gerilim (EHV) güç ekipmanlarının üretim hattı testleri
- Yüksek gerilim laboratuvarı kalibrasyonu: AC test sistemlerinin izlenebilir kalibrasyonu
- Araştırma ve geliştirme: EHV izolasyon araştırmaları ve değişken frekanslı ölçüm
- Uyumluluk denetimi: DL/T 846.1 ve IEC 60060-1 standartlarına uygunluk
Avantajlar
0,5 % Ultra Yüksek Doğruluk ve ≤0,3 % Yıllık Kararlılık
Endüstride lider doğruluk ve uzun vadeli kararlılık → EHV ekipmanlar için güvenilir ve izlenebilir ölçümler
≤5 pC Ultra-Düşük Kısmi Deşarj
Bir adet bölücü ile aynı anda AC dayanım ve PD testlerinin yapılmasını sağlar → ayrı PD kuplörlerine gerek kalmaz, maliyet ve zaman tasarrufu sağlar
30–300 Hz Geniş Frekans Aralığı
Hem güç frekanslı hem de değişken frekanslı seri rezonans testleri için optimize edilmiştir → tüm EHV AC test senaryoları için tek bir cihaz
Dengeli Eşpotansiyel Ekranlama
Kaçak akımı ve EMI'yi ortadan kaldırır → 500 kV–750 kV yüksek gerilim alt istasyon ortamlarında doğru ölçüm sonuçları sağlar
Dayanıklı Mobil Taban, Kilitlenebilir Tekerleklere Sahip
Taşınması ve sahada sabitlenmesi kolaydır; sert endüstriyel ortamlara uygun sağlam tasarım → test verimliliğini ve güvenliği artırır
SSS
Soru: Bu, yalnızca AC için mi tasarlanmıştır yoksa AC/DC çift amaçlı mıdır?
Cevap: Bu, güç frekansı ve değişken frekanslı AC yüksek gerilim ölçümleri için optimize edilmiş yalnızca AC kapasitif bölücüdür.
Soru: Anma geriliminde kısmi deşarj seviyesi nedir?
Cevap: 900 kV’te ≤5 pC’dir; bu değer, 500 kV–750 kV EHV ekipmanları için geçerli olan katı kısmi deşarj test gereksinimlerini karşılar.
Soru: Değişken frekanslı seri rezonans test sistemleriyle birlikte kullanılabilir mi?
Cevap: Evet. 30–300 Hz geniş frekans aralığına sahip olup ±%0,3’ten az hata ile seri rezonans testleri için idealdir.
S: Taşınabilir mi ve saha alt istasyonu kullanımına uygun mu?
Y: Evet. Kilitlenebilir tekerleklere sahip dayanıklı bir taşınabilir tabana sahiptir; bu da taşınmasını ve sahada sabitlenmesini kolaylaştırır.
