Açıklama

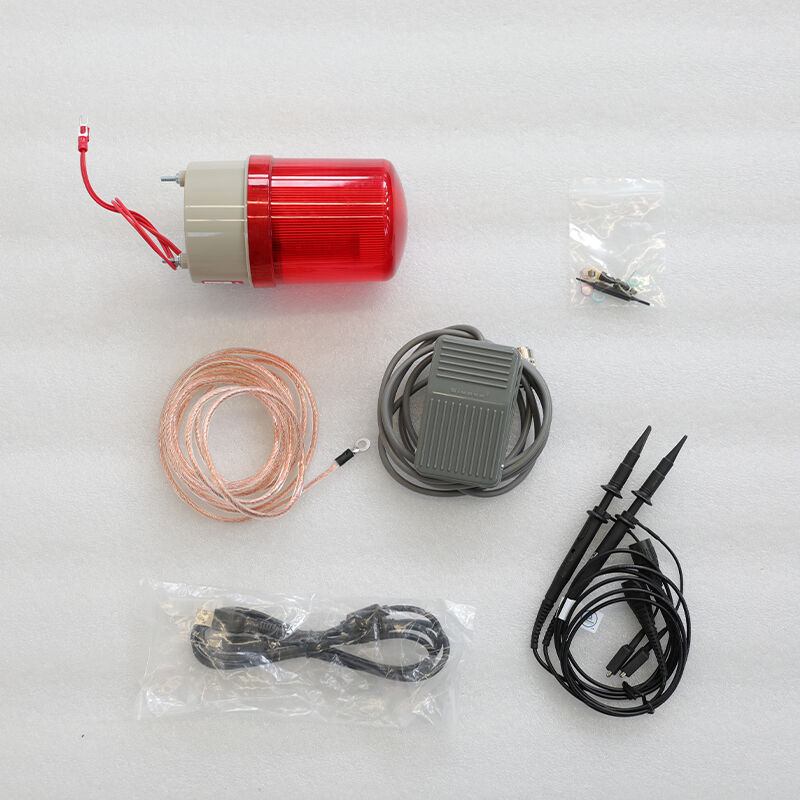

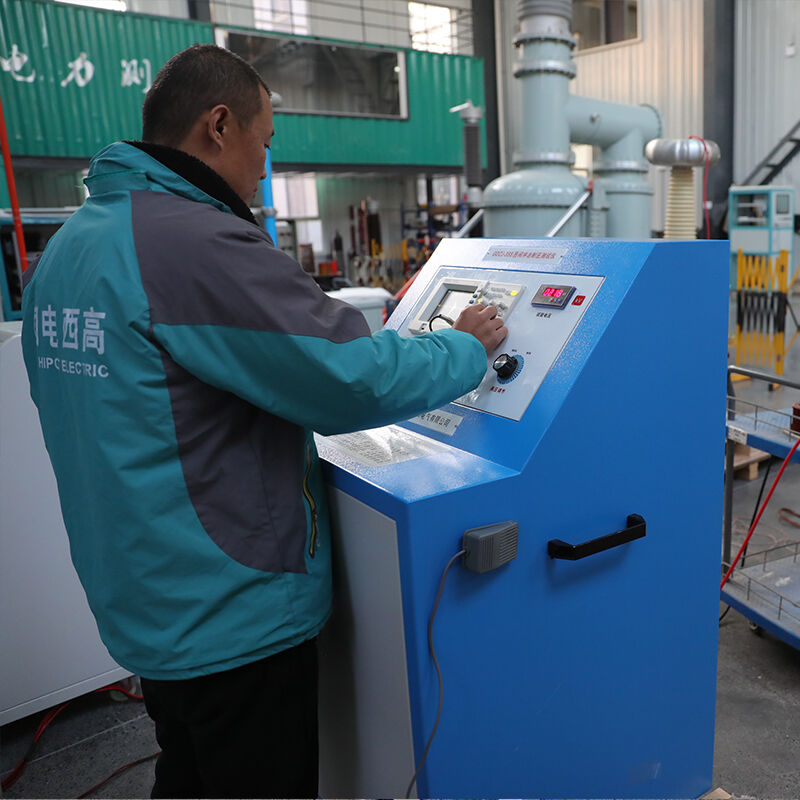

GDZJ-35S, 35 kV ve altı elektrikli ekipmanlarda bobinlerin ve sargıların sarım arası izolasyon dayanımını doğrulamak amacıyla tasarlanmış, maliyet etkin ve yüksek hassasiyetli bir sarım arası izolasyon test cihazıdır. GB/T 22714-2008 ve IEC 60034-15:2005 standartlarına tam olarak uymaktadır; sargılara eşdeğer aşırı gerilim darbeleri uygulayarak dalga formu karşılaştırma yöntemini kullanır ve bu sayede sarım arası kısa devreleri, kısmi boşalmaları, bağlantı hatalarını, bobin dengesizliklerini ve diğer izolasyon kusurlarını hızlı ve doğru bir şekilde tespit edebilir.
Çift bağımsız yüksek gerilim devresi ve 7 inç renkli dokunmatik ekran ile donatılmıştır; bu da iki sargının aynı anda test edilmesini ve darbe dalga formlarının gerçek zamanlı üst üste görüntülenmesini sağlar, böylece doğrudan görsel karşılaştırma yapılabilir. Sistem, dalga formu benzerliğini otomatik olarak analiz eder, net geçti/kaldı kararı verir ve tüm test verilerini izlenebilirlik amacıyla kaydeder. Aşırı gerilim, aşırı akım, kısa devre, acil durdurma ve kapı kilidi gibi kapsamlı güvenlik korumalarıyla donatılmıştır; bu da üretim hatlarında ve bakım atölyelerinde güvenli çalışmayı sağlar. Alternatif veya doğru akım motorları, dağıtım transformatörleri, reaktörler, bobinler, akım transformatörleri ve diğer sargılı elektrik ekipmanlarının kalite kontrolü, devreye alma ve büyük bakımı için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Darbe Gerilimi Aralığı |
0–35 kV tepe değeri (sürekli ayarlanabilir) |
|
Voltaj doğruluğu |
±5% F.S |
|
Dalga önü süresi |
0,1–0,5 μs (standartlara uygun) |
|
Nabız enerjisi |
30 j |
|
Nabız tekrar sıklığı |
6,25–50 kez/saniye (ayarlanabilir) |
|
Test Devreleri |
2 bağımsız yüksek gerilim çıkış devresi |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Dalga Formu Karşılaştırması |
Gerçek zamanlı üst üste görüntüleme + otomatik benzerlik hesaplama |
|
Test Modları |
Tek test, Sürekli test, Zamanlanmış test |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, kapı kilidi, otomatik deşarj |
|
Boyutlar (mm) |
700×600×1600 (G×Y×D) |
|
Ağırlık |
~140kg |
|
Çalışma sıcaklığı |
0 ℃ ~ +40 ℃ |
|
Çalışma nem oranı |
%80 RH’ye kadar (yoğuşmasız) |
|
Uyumluluk |
GB/T 22714-2008, JB/T 10098-2000, JB/T 9615.1-2000, IEC 60034-15:2005, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Elektrik motorları: 35 kV ve altı AC asenkron motorlar, DC motorlar, servo motorlar (statör ve rotor sargıları)
- Transformatörler: dağıtım transformatörleri, güç transformatörleri, ölçüm transformatörleri (AK/GB)
- Reaktörler ve bobinler: güç reaktörleri, filtre bobinleri, choke sargıları
- Elektrikli cihazlar: kontaktörler, röleler, manyetik valfler, ateşleme bobinleri
- Jeneratörler: küçük ve orta boy senkron jeneratörler, alternatörler
Tipik Kullanım Senaryoları
- Üretim hattı kalite kontrolü: bitmiş motorlar ve transformatörlerin %100 sarım arası izolasyon testi
- Motor tamir atölyeleri: büyük onarımdan sonra izolasyon doğrulaması
- Trafo merkezi bakımı: 35 kV’lik transformatör ve reaktör sargı incelemesi
- Araştırma ve geliştirme laboratuvarları: yeni ürün geliştirme ve performans testleri
- Üçüncü taraf denetimi: ulusal ve uluslararası standartlara uygunluk testleri
Avantajlar
Standarta Uygun Darbe Dalga Formu
0,1–0,5 μs dalga ön cephesi süresi, tüm önemli ulusal ve uluslararası standartları karşılar → test sonuçlarının geçerliliğini ve karşılaştırılabilirliğini sağlar
Çift Devre Eşzamanlı Karşılaştırma
Referans sargıların kullanılmasına gerek kalmaz; iki sargının doğrudan karşılaştırılması → daha hızlı test süresi ve daha yüksek doğruluk
Otomatik Dalga Formu Analizi ve Değerlendirmesi
Akıllı algoritma dalga formu benzerliğini hesaplar; insan hatasını azaltır ve test verimliliğini artırır → yüksek hacimli üretim hatları için idealdir
Kapsamlı güvenlik koruması
Çok katmanlı koruma sistemleri + kapı kilidi mekanizması + otomatik deşarj → operatörler ile test ekipmanları için maksimum güvenlik
Kullanıcı dostu dokunmatik ekran arayüzü
Sezgisel grafiksel işlem arayüzü; tek tuşla parametre çağrısı → profesyonel olmayan teknisyenler için kullanımı kolaydır
SSS
S: GDZJ-35S ile GDZJ-45S arasındaki fark nedir?
Y: GDZJ-35S, maksimum 35 kV çıkış gerilimine sahiptir ve 35 kV ve altı elektrikli ekipmanlar için uygundur; GDZJ-45S ise maksimum 45 kV çıkış gerilimine sahiptir ve 45 kV ve altı ekipmanlar için uygundur. Her ikisi de çift yüksek gerilim devresine ve otomatik dalga formu karşılaştırma fonksiyonuna sahiptir.
S: GDZJ-35S hangi ürünlerin test edilmesinde kullanılabilir?
A: 35 kV ve altı düzeydeki tüm AC/DC motorlar, dağıtım transformatörleri, reaktörler, bobinler, akım transformatörleri, röleler ve ateşleme bobinleri dahil olmak üzere bobin tabanlı tüm elektrikli ekipmanları test edebilir.
S: Dalga cephesi süresi uluslararası standartlara uygun mu?
A: Evet. 0,1–0,5 μs aralığındaki dalga cephesi süresi, GB/T 22714-2008 ve IEC 60034-15:2005 standartlarının gereksinimlerine tam olarak uymaktadır.
S: Test için bir referans bobine ihtiyaç var mı?
A: Hayır. Çift yüksek gerilim devresi tasarımı, iki özdeş sargının doğrudan karşılaştırılmasını sağlar; bu nedenle önceden hazırlanmış referans bobinlere gerek yoktur.
