Опис

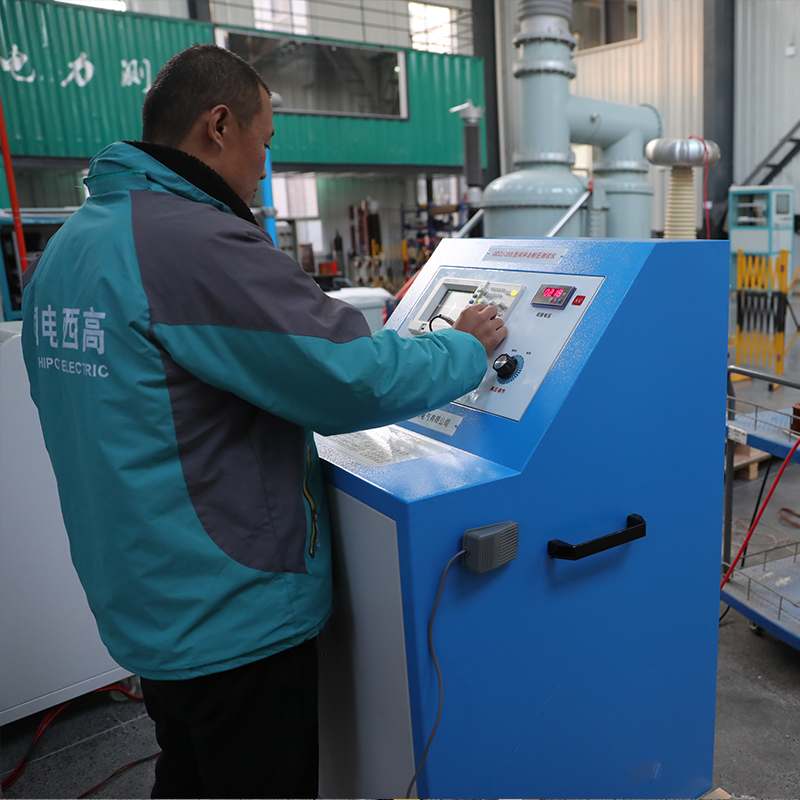

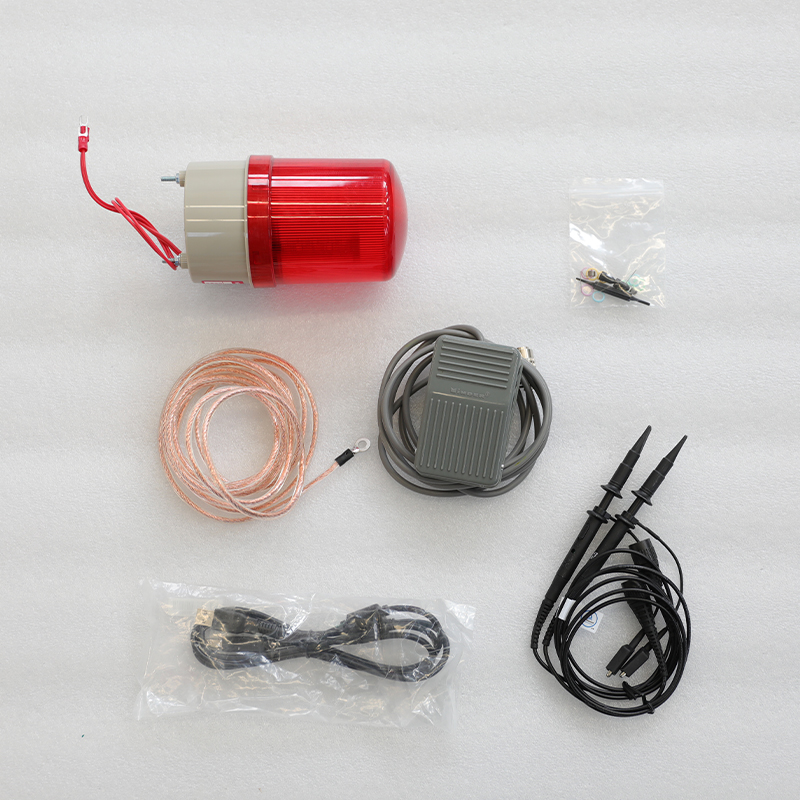

ГДЗДЈ-35С је трошко-ефикасан, високопрецизан инструмент за испитивање изолације интертурна дизајниран за верификацију чврстоће изолације завртања и намотања у 35кВ и испод електричне опреме. У потпуности је у складу са GB/T 22714-2008 и IEC 60034-15:2005, усвајајући методу поређења импулсног таласног облика за примену еквивалентних импулса пренапоњења на намотања, омогућавајући брзо и тачно откривање кратких кола, делимичног прања, гре
Опремљен је двоструким независним високонапонским колама и 7-инчни цветни тач екран, подржава истовремено тестирање два намотања и реално време прекривено приказивање импулсних таласних облика за директну визуелну поређење. Систем аутоматски анализира сличност таласног облика, пружа јасну пресуду о пролазу/пролазу и чува све податке о испитивању за тражимост. Са свеобухватном заштитом од сигурносне штете, укључујући пренапоре, пренапоре, кратко затварање, хитно заустављање и закључавање врата, он осигурава сигуран рад и на производњи и у радионицама за одржавање. Идеалан за контролу квалитета, пуштање у рад и ревизију мотора АЦ / ЦЦ, дистрибутивних трансформатора, реактора, индуктора, стручних трансформатора и друге електричне опреме на бази катула.
Specifikacije
|
Параметри |
Спецификација |
|
Улазна снага |
Једнофазна AC220V±10%, 50Hz |
|
Размах импулсног напона |
035кВ врх (непрекидно подешава се) |
|
Тачност напона |
±5% СГ |
|
Време на предњи талас |
0,10,5μs (у складу са стандардом) |
|
Енергија импулса |
30Ј |
|
Фреквенција понављања пулса |
6,2550 пута/сек (регулишиво) |
|
Пробани кола |
2 независна излазна кола за високу напонност |
|
Показач |
7 инчни цветни екрани на додир |
|
Упоређење таласног облика |
Прекривање у реалном времену + аутоматско израчунавање сличности |
|
Модови испитивања |
Једнократни тест, континуирани тест, временски тест |
|
Хранилиште података |
1000 група (са временским ознаком) |
|
Извоз података |
USB memorijska kartica |
|
Заштитне функције |
Превише напона, Превише струје, Кратко затварање, Аваријска станица, Затварање врата, Автоматско пуштање |
|
Димензије (мм) |
700×600×1600 (W×H×D) |
|
Težina |
~ 140 кг |
|
Оперативна температура |
0°C ~ +40°C |
|
Увлажност рада |
≤ 80% РХ (некондензујући) |
|
СОДУСТАНОСТ |
Уколико је потребно, може се користити и за решење проблема са електричним напором. |
Primene
Основни објекти испитивања
- Електрични мотори: индукциони мотори променљивог напона 35 кВ и мањи, мотори ЦЦ, сервомотори (статор и роторски намотови)
- Трансформатори: дистрибутивни трансформатори, трансформатори снаге, трансформатори инструмента (CT/PT)
- Реактори и индуктори: енергетски реактори, филтерски индуктори, дужне каруље
- Електрични уређаји: контактори, релеји, соленоидни вентили, ваљке за паљење
- Генератори: мали и средњи синхронни генератори, алтернатори
Типични сценарија употребе
- Контрола квалитета производне линије: 100% испитивање изолације између завршних мотора и трансформатора
- Ремонтне радионице мотора: проверка изолације након ревензије
- Услуга одржавања подстанције: инспекција навртања трансформатора и реактора 35кВ
- Лабораторије за истраживање и развој: развој нових производа и тестирање перформанси
- Инспекција треће стране: тестирање у складу са националним и међународним стандардима
Prednosti
Стандардно усаглашен импулсни таласни облик
0.10.5μs време таласне фронта испуњава све главне националне и међународне стандарде → осигурава валидност и упоређивање резултата испитивања
Сравњавање двоструких кола
Уклоњава потребу за референтним намотачима;директна поређење две намотања → брже брзине испитивања и већа тачност
Автоматска анализа таласног облика и пресуда
Интелигентан алгоритам израчунава сличност таласног облика; смањује људску грешку и побољшава ефикасност тестирања → идеалан за производње великих количина
Свеобухватна заштита безбедности
Више слојева заштите + закључавање врата + аутоматско испуштање → максимална безбедност за операторе и опрему за испитивање
Prijateljski korisnički interfejs sa dodirnim ekranom
Интуитивна графичка операција;одједном кликнућeг параметра → лако коришћење за непрофесионалне техничаре
Često postavljana pitanja
П: Која је разлика између ГДЗЈ-35С и ГДЗЈ-45С?
О: ГДЗДЈ-35С има максимални излазни напон од 35 кВ, погодан за електричну опрему од 35 кВ и нижу; ГДЗДЈ-45С има максимални излазни напон од 45 кВ, погодан за опрему од 45 кВ и нижу. Оба имају двоструке струје високог напона и функције аутоматског поређења таласа.
П: Које производе ГДЗЈ-35С може тестирати?
О: Може тестирати све врсте електричне опреме на бази кавула, укључујући и АЦ/ДЦ моторе од 35 кВ и ниже, дистрибутивне трансформаторе, реакторе, индукторе, струјне трансформаторе, релеје и кавуле за паљење.
П: Да ли време таласне фронта одговара међународним стандардима?
А: Да. Времен прелаза таласа од 0,10,5μс у потпуности је у складу са захтевима GB/T 22714-2008 и IEC 60034-15:2005.
П: Да ли је потребна референтна намотачка за тестирање?
А: Не. Дизајн двоструког високонапонског кола омогућава директну поређење два идентична намота, елиминишући потребу за унапред припремљеним референтним намотачима.
