GDCR3100C Dijital Toprak Direnci Test Cihazı

GDCR3100C Dijital Toprak Direnci Test Cihazı

GDCR3100C Dijital Akıllı Toprak Direnci ve Toprak Özgül Direnci Test Cihazı, 2/3/4-Tell Ölçüm, FFT Karşı-Parazit Fonksiyonu, Dahili Litzyum Pil ile Donatılmış, Küçük ve Orta Ölçekli Topraklama Sistemlerinin Değerlendirilmesi İçin.

Açıklama
Özellikler
Uygulamalar
Avantajlar
SSS
Önerilen Ürünler

Açıklama

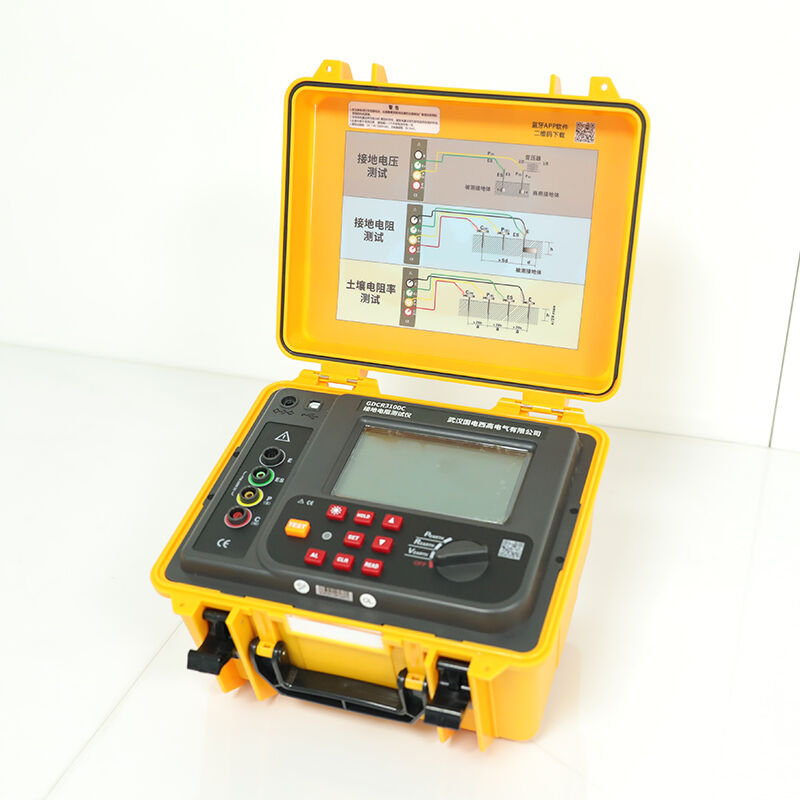

GDCR3100C bir profesyonel taşınabilir dijital toprak direnci ölçüm cihazı tasarlandı küçük ve orta ölçekli topraklama sistemlerinin kapsamlı testi dağıtım odalarında, yıldırım koruma sistemlerinde, haberleşme baz istasyonlarında, endüstriyel ekipmanlarda ve binalarda. Tam olarak uyum sağlar GB/T 17949.1-2000 , IEC 61557-5:2019 ve DL/T 475-2017 standartlarına; destekleyici 2 telli basit, 3 telli standart ve 4 telli hassas ölçüm yöntemleri farklı test gereksinimlerini karşılamak için.

Kabul etmek gelişmiş FFT (Hızlı Fourier Dönüşümü) ve AFC (Otomatik Frekans Kontrolü) teknolojileri , cihaz, güç frekansı girişimini otomatik olarak tanımlar ve bastırır; böylece karmaşık elektromanyetik ortamlarda bile doğru ölçüm sonuçları elde edilmesini sağlar. Desteklediği fonksiyonlar arasında kapsamlı Test Fonksiyonları toprak direnci, toprak özdirenci (Wenner dört uçlu yöntemi), toprak gerilimi ve AC gerilim ölçümü yer alır. Cihazın entegre 7,4 V / 2600 mAh yüksek kapasiteli lityum pil ≥8 saatlik kesintisiz çalışma süresi sağlar ve harici AC güç kaynağına ihtiyaç duymaz.

Özellikler

Parametre	Özelliği
Uyum Standartları	GB/T 17949.1-2000, IEC 61557-5:2019, DL/T 475-2017, IEEE Std 80-2013
Test yöntemleri	2 telli basit, 3 telli standart, 4 telli hassas
Test Frekansları	128 Hz / 111 Hz / 105 Hz / 9 Hz (AFC otomatik seçimi)
Çıkış Akımı	AC 20 mA maksimum
Açık Devre Gerilimi	AC 40 V maksimum
Topraklama Direnci Aralığı	0,00 Ω ~ 30,00 kΩ (otomatik aralık değiştirme)
Direnç Çözünürlüğü	0,01 Ω (0,00~99,99 Ω); 0,1 Ω (100,0~999,9 Ω); 1 Ω (1,000~30,00 kΩ)
Direniş doğruluğu	±(okumanın %2'si + 3 basamak)
Toprak Özdirenci Aralığı	0,00 Ω·m ~ 9000 kΩ·m
Özdirenç Çözünürlüğü	0,01 Ω·m (0,00~99,99 Ω·m); 0,1 Ω·m (100,0~999,9 Ω·m); 1 Ω·m (1,000~9,999 kΩ·m); 10 Ω·m (10,00~99,99 kΩ·m); 100 Ω·m (100,0~999,9 kΩ·m); 1 kΩ·m (1000~9000 kΩ·m)
Toprak gerilim aralığı	AC 0,0 V ~ 600 V
Gerilim Çözünürlüğü	0,1 V
Voltaj doğruluğu	±(okumanın %2'si + 3 basamak)
Elektrot Aralığı	1 m ~ 100 m ayarlanabilir
Güç Kaynağı	Entegre 7,4 V / 2600 mAh lityum pil; USB şarj
Batarya ömrü	≥8 saat sürekli çalışma, şarj başına ≥500 test
Şarj süresi	≤4 saat
Görüntüleme	Büyük arka aydınlatmalı LCD, beyaz arka aydınlatma
Veri Depolama	300 grup (zaman damgası ve test parametreleriyle birlikte)
İletişim arabirimleri	USB 2.0, Bluetooth 4.0
Koruma derecesi	Ip65 (su geçirmez ve toz geçirmez)
Çalışma sıcaklığı	-10℃ ~ +50℃
Nem	≤ %90 Bağıl Nem (yoğuşmasız)
Boyutlar (L × W × H)	210 × 120 × 65 mm
Ağırlık	~1,8 kg (pil dahil)
Kasa	Kauçuk koruyucu kaplama ile ABS+PC mühendislik plastik

Uygulamalar

Temel Test Nesneleri

Dağıtım sistemleri dağıtım odaları, direk üzerine monte edilmiş transformatörler, alçak gerilim dağıtım panoları
Yıldırım Koruma Sistemleri yıldırımlık çubuklar, yıldırımlık bantlar, binalar için topraklama şebekeleri
İletişim Sistemleri haberleşme baz istasyonları, sinyal kuleleri, veri merkezleri
Endüstriyel Ekipman motorlar, jeneratörler, elektrik kontrol panoları
Diğer topraklama sistemleri evsel topraklama, güneş enerjisi sistemleri, rüzgâr türbinleri

Tipik Kullanım Senaryoları

Enerji şirketleri dağıtım şebekesi rutin muayenesi, yıldırımdan korunma sistemi testi
Telekom operatörleri haberleşme baz istasyonu topraklama sistemi bakımı
İnşaat Endüstrisi bina yıldırımdan korunma kabul testi
Endüstriyel işletmeler i̇ç elektriksel ekipmanların topraklama kontrolü
Bağımsız üçüncü parti test kurumları yıldırım koruma sertifikasyonu testi, güvenlik değerlendirmesi

Avantajlar

En son uluslararası standartlara uyum

Tam olarak karşılar GB/T 17949.1-2000, IEC 61557-5:2019, IEEE Std 80-2013 → test sonuçları dünya çapında tanınan

Sektörde Lider FFT+AFC Girişim Karşıtı Teknoloji

Güç frekansı girişimini otomatik olarak tanımlar ve bastırır → karmaşık elektromanyetik ortamlarda bile doğru ölçüm

2/3/4-Kablo Evrensel Ölçüm

Tüm yaygın ölçüm yöntemlerini destekler → tek bir cihaz, küçük ve orta ölçekli topraklama sistemleri için tüm test gereksinimlerini karşılar

Otomatik Toprak Özdirenci Hesaplaması

Wenner dört uçlu yöntemi kullanılarak toprak direncinin tek tıkla hesaplanması → manuel hesaplama hatalarını ortadan kaldırır ve test verimliliğini artırır

Uzun Pil Ömrü ve Kapsamlı İletişim

≥8 saat pil ömrü, USB/Bluetooth çift arayüz → tüm gün süren saha çalışmalarının ihtiyaçlarını karşılar ve veri yönetimi kolaylığı sağlar

IP65 Endüstriyel Sınıf Koruma

Su geçirmez, toz geçirmez ve darbeye dayanıklı tasarım → zorlu dış ortamlarda güvenilir şekilde çalışır

SSS

S: 2 telli ve 3 telli ölçüm yöntemlerine kıyasla 4 telli ölçümün avantajı nedir?

Y: 4 telli ölçümde akım uygulama ve gerilim algılama uçları ayrı olarak kullanılır; bu da ölçüm kablolarının direnci ve temas direncinin tamamen etkisini ortadan kaldırır ve en doğru ölçüm sonuçlarını sağlar. Düşük dirençli topraklama sistemlerinin hassas ölçümü için önerilir. 2 telli ve 3 telli yöntemler ise yüksek doğruluk gerektirmeyen basit ve hızlı testler için uygundur.

S: FFT+AFC anti-interferans teknolojisi nasıl çalışır?

Y: AFC (Otomatik Frekans Kontrolü), doğrudan girişimleri önlemek için şebeke frekansından (50 Hz/60 Hz) farklı bir test frekansı otomatik olarak seçer. Daha sonra FFT (Hızlı Fourier Dönüşümü), ölçülen sinyali dijital olarak filtreleyerek kalan girişimi daha da bastırır. Bu çift teknoloji, güçlü şebeke frekansı girişimi olan ortamlarda bile doğru ölçüm sonuçları sağlamayı garanti eder.
