GDSZ-402G Tam Otomatik İzolasyon Yağı Asitlik Test Cihazı (6 Kapsül, Renk Ölçümlü Titrimetri, 0,0001 mgKOH/g Çözünürlük)
GDSZ-402G Dijital Akıllı Tam Otomatik İzolasyon Yağı Asit Değeri Test Cihazı; 6 Bağımsız Test İstasyonu, Peristaltik Pompa ile Ölçüm, Fotoelektrik Renk Ölçümlü Bitiş Noktası Tespiti ve Otomatik Temizleme Sistemi ile Güç Transformatörleri İçin İzolasyon Yağı Kalite Değerlendirmesi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDSZ-402G bir profesyonel sınıf, yüksek verimli tam otomatik izolasyon yağı asit değeri test cihazı güç transformatörlerinde, enstrüman transformatörlerinde, kondansatörlerde ve diğer yağla doldurulmuş elektrikli ekipmanlarda kullanılan izolasyon yağının yaşlanma derecesinin değerlendirilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 264-1983 , GB/T 7599-2008 , ASTM D974-2020 ve IEC 62021-1:2020 standartlar, uluslararası olarak kabul görmüş ekstraksiyon nötralizasyon titrasyon yöntemini, yüksek hassasiyetli fotoelektrik renkölçümlü uç nokta tespiti teknolojisiyle birleştirir.

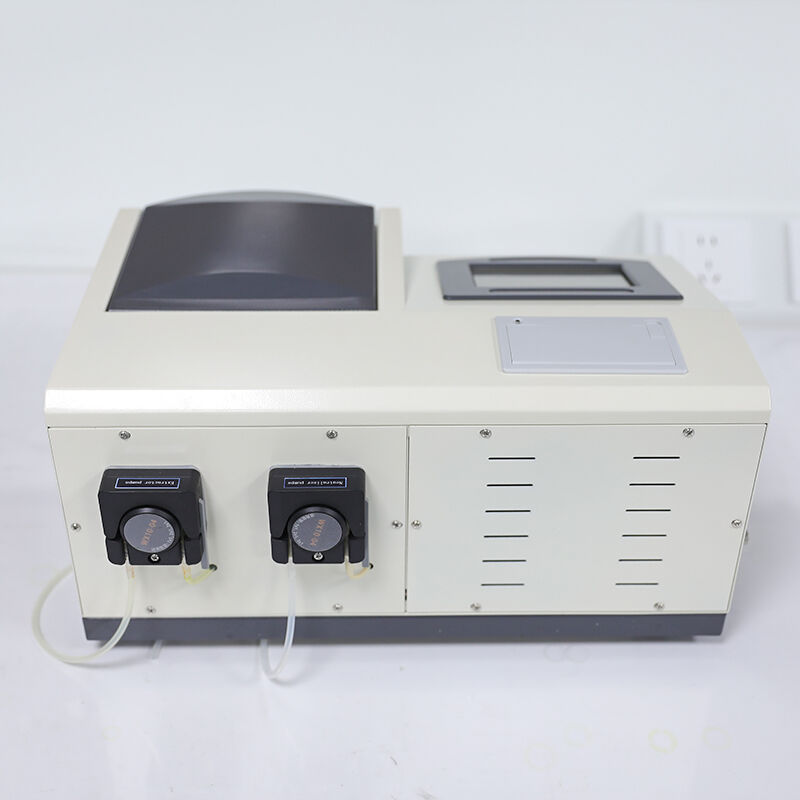

Cihaz, altı bağımsız test istasyonu 1 ila 6 farklı örnek veya paralel örneklerin aynı anda test edilmesine olanak tanır ve bu sayede test verimliliği büyük ölçüde artırılır. Yenilikçi ARM mikro işlemci kontrol sistemi kararlı ve güvenilir çalışmayı sağlar; buna karşılık ithal peristaltik pompa, reaktif dozlamasında doğruluk ve tutarlılık sunar. Özgün fotoelektrik renkölçümlü uç nokta tespit sistemi, beyaz LED aydınlatma ve yüksek duyarlıklı fotodiyotları kullanarak indikatörün renk değişimini tam olarak yakalar ve koyu renkli yağların test sonuçlarına yapabileceği etkiyi ortadan kaldırır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 264-1983, GB/T 7599-2008, ASTM D974-2020, IEC 62021-1:2020 |
| Test Prensibi | Ekstraksiyon nötralizasyon titrasyonu + fotoelektrik renkölçümlü uç nokta tespiti |

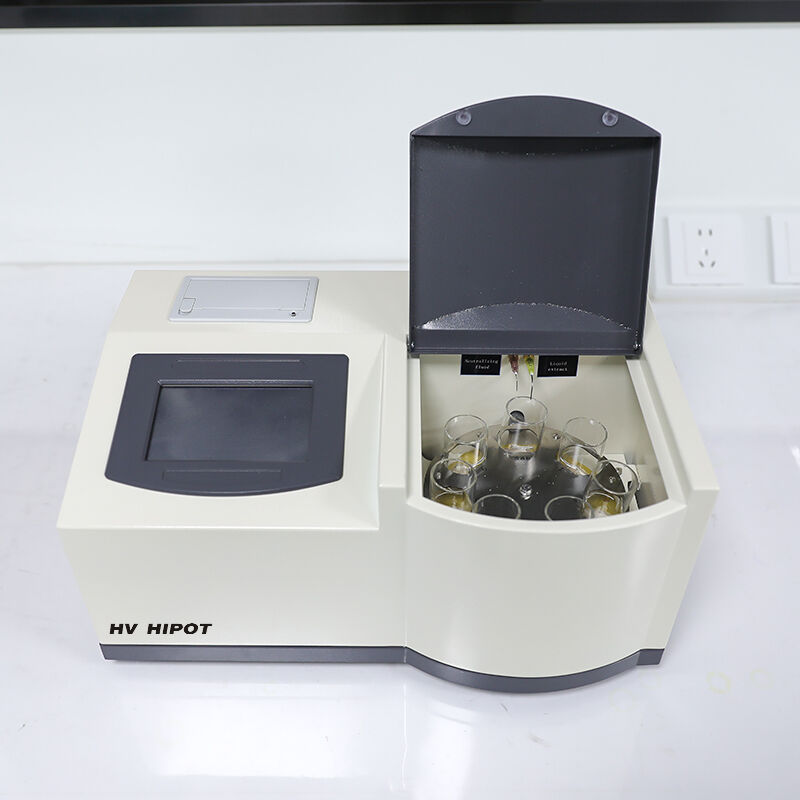

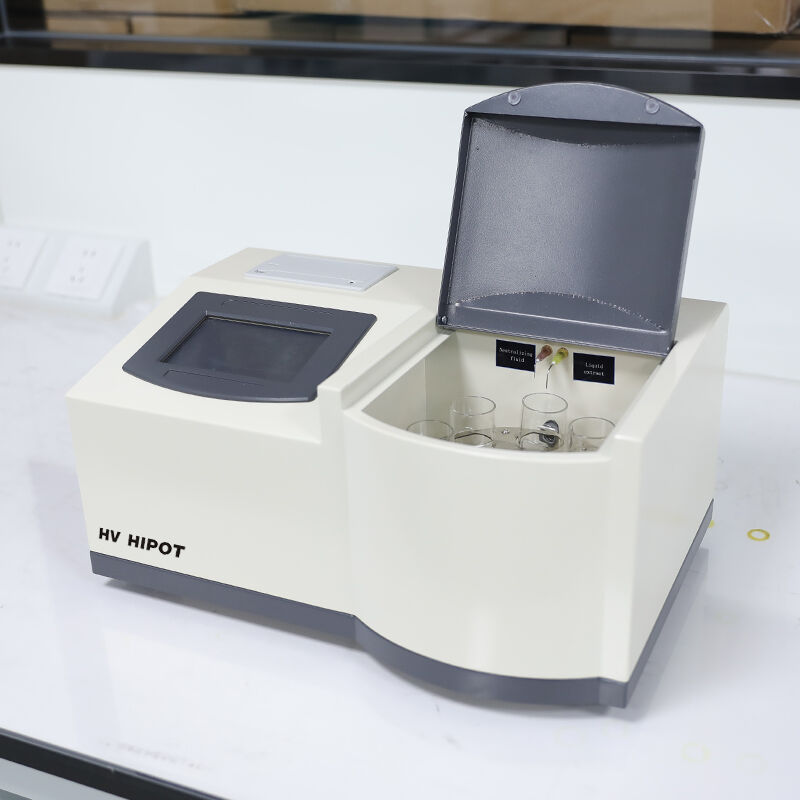

| Test İstasyonları | 6 bağımsız test istasyonu |
| Çalışma Modu | Tam otomatik tek tuşla test |
| Görüntüleme | 7 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Test parametreleri | |
| Test aralığı | 0,0001 ~ 2,0000 mgKOH/g |
| Çözünürlük | 0,0001 mgKOH/g |
| Ölçüm doğruluğu | ≤±0,002 mgKOH/g (0,001~0,1000 mgKOH/g); okumadaki değerle ilgili ≤±5% (0,1000~2,0000 mgKOH/g) |
| Tekrarlanabilirlik | ≤0,002 mgKOH/g |
| Test zamanı | örnek başına ~7 dakika, parti başına ~25 dakika (6 örnek) |
| Numune Tüketimi | test başına ~8~10 g |
| Sıcaklık Kontrolü | |
| Sıcaklık ayarlama | 60 °C (standart) |
| Sıcaklık kontrol hassasiyeti | ±1℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Salınım sıklığı | 120 kez/dakika |
| Salınım Süresi | 5 dakika (ayarlanabilir) |
| Reaktif Dozlama | |
| Pompa tipi | İthal peristaltik pompa |
| Akış Doğruluğu | ±0.5% |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤200W |
| Fiziksel parametreler | |
| Boyutlar | 420×350×280 mm (U×G×Y) |
| Ağırlık | ~15 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları trafo yağı, kesici yağı, kondansatör yağı, kablo yağı, türbin yağı
- Petrokimya endüstrisi yağları : Yağlayıcı yağ, hidrolik yağ, dişli yağı, yakıt yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Transformatörlerde önleyici bakım, yalıtım yağı düzenli testleri, yaşlanma derecesi değerlendirmesi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 7599-2008 Çin ulusal standardı, ASTM D974 Amerikan standardı ve IEC 62021-1 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü 6’lı Aynı Anda Test
Aynı anda en fazla 6 örnek test edebilir; test verimliliğini %500 oranında artırır → yüksek hacimli testler için zaman ve işçilik maliyetlerini azaltır
Yüksek Hassasiyetli Fotoelektrik Bitiş Noktası Tespiti
Koyu renkli yağ ürünlerinin renginden etkilenmez; çözünürlüğü 0,0001 mgKOH/g seviyesinde çok yüksek olup, düşük asit değeri aralığındaki hassasiyet ±0,002 mgKOH/g’dir → i̇zolasyon yağının erken yaşlanma belirtilerini doğru şekilde tespit etmek
Tek Tıkla Tam Otomatik İşlem
Isıtma, sallanma, ekstraksiyon, titrasyon ve temizleme dahil olmak üzere tüm test adımlarını otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Entegre Otomatik Temizleme Sistemi
Her testten sonra boru hatlarını ve test kaplarını otomatik olarak temizler → örnekler arasında çapraz kontaminasyonu ortadan kaldırır, sonuçların güvenilirliğini sağlar
SSS
Soru: Asit değeri tayini için ekstraksiyon nötralizasyon titrasyon yönteminin ilkesi nedir?
Cevap: Bu ilke, asit-baz nötralizasyon reaksiyonuna dayanır. Belirli bir kütleye sahip yağ örneği, belirli bir hacimde ekstraksiyon çözücüsü (kaynayan etanol) ile karıştırılır, 60℃'ye kadar ısıtılır ve yağdaki asidik bileşenlerin etanol fazına ekstrakte edilmesi amacıyla çalkalanır. Yağ-su ayrımı sonrası, etanol fazına BTB indikatörü eklenir. Daha sonra çözelti, sarıdan mavi-yeşil renge dönüşene kadar standart KOH-etanol çözeltisi ile titre edilir. Asit değeri, tüketilen KOH çözeltisinin hacmine göre hesaplanır ve mg KOH/g yağ örneği cinsinden ifade edilir.
Soru: Fotoelektrik uç nokta tespiti nasıl çalışır?
A: Cihaz, test çözeltisini aydınlatmak için beyaz LED ışık kullanır ve iletilen ışık şiddetini tespit etmek için yüksek duyarlıklı bir fotodiyot kullanır. Çözeltinin rengi, titrasyon bitiş noktasında sarıdan mavi-yeşile dönüştüğünde, iletilen ışık şiddeti önemli ölçüde değişir. Cihaz bu değişimi otomatik olarak yakalar ve bitiş noktasını doğru bir şekilde belirler; böylece elle yapılan görsel değerlendirmeye bağlı öznel hata ve koyu renkli yağın oluşturduğu gürültü engellenmiş olur.
S: Tipik bir testin tamamlanması ne kadar sürer?
A: Isıtma işlemi (60℃'ye kadar), sallanma, statik tabakalaşma, titrasyon ve sonuç hesaplamasını içeren tek bir örnek analizi yaklaşık 7 dakika sürer. Aynı anda 6 örnek analizi yapıldığında toplam analiz süresi yaklaşık 25 dakika olur. Bu süre, genellikle örneğe göre 30–60 dakika süren manuel analiz yöntemlerine kıyasla çok daha kısadır.
S: Koyu renkli veya aşırı yaşlanmış yağ örneklerini analiz edebilir mi?
A: Evet. Fotoelektrik renkölçümlü bitiş noktası tespit sistemi, koyu yağ renginin oluşturduğu gürültüyü ortadan kaldırmak amacıyla özel olarak tasarlanmıştır. Bu sistem, aşırı yaşlanmış koyu kahverengi veya siyah trafo yağı örnekleri için bile titrasyon bitiş noktasını doğrudur bir şekilde belirleyebilir; bu da manuel görsel titrasyona kıyasla önemli bir avantajdır.
