GDHL-100A Akıllı Döngü Direnci Test Cihazı (100 A DC, 0,01 μΩ çözünürlük, dört uçlu)

GDHL-100A Akıllı Döngü Direnci Test Cihazı (100 A DC, 0,01 μΩ çözünürlük, dört uçlu)

GDHL-100A Dijital Akıllı Yüksek Hassasiyetli Döngü (Temas) Direnci Test Cihazı, 100 A DC Sabit Akımla Çalışır, Dört Uçlu Algılama Yöntemiyle Ölçüm Yapar, Uzun Süreli Yüksek Akım Sağlar; Yüksek Gerilim Anahtarlama Donanımı ve Bara İçin Mikro-Ohm Ölçümüne Uygundur.

Açıklama
Özellikler
Uygulamalar
Avantajlar
SSS
Önerilen Ürünler

Açıklama

GDHL-100A bir profesyonel yüksek akımlı mikro-ohmmetre tasarlandı yüksek gerilim kesici sistemleri, devre kesicileri, baralar ve kablo bağlantılarının temas/döngü direncini ölçmek için güç sistemlerinde kullanılır. Tam olarak şu standartlara uyar: DL/T 845.4-2004 , IEC 62271-100 ve GB/T 10230 standartları ve çıkış verir 100 A DC sabit akım en son güç ekipmanları önleyici test yönetmeliklerince öngörüldüğü gibi.

Kabul etmek yüksek frekanslı anahtarlamalı güç kaynağı + 16 bitlik Σ-Δ ADC teknolojisiyle cihazın özellikleri şunlardır 0,01 μΩ ultra yüksek çözünürlüğü ve ±(%0,5 ölçüm değeri + 2 basamak) doğruluğu. Cihazın dört uçlu Kelvin ölçümü tamamen bağlantı direnci etkisini ortadan kaldırır. Uzun süreli 100 A akım anahtar temas oksit filmlerini yakarak gerçek ve kararlı okumaları sağlar.

Özellikler

Parametre	Özelliği
Uyum Standartları	DL/T 845.4‑2004, IEC 62271‑100, GB/T 10230
Test akımı	DC 100 A (sabit akım, dalgalanma ≤ %0,1)
Direnç aralığı	0–1999,9 μΩ (uzatılmış kablolarla en fazla 99 mΩ)
Çözünürlük	0,01 μΩ (0–99,99 μΩ); 0,1 μΩ (100–1999,9 μΩ)
Doğruluk	±(%0,5 ölçüm değeri + 2 basamak)
Açık Devre Gerilimi	≥10 V DC
Test Süresi	5 s–599 s (ayarlanabilir)

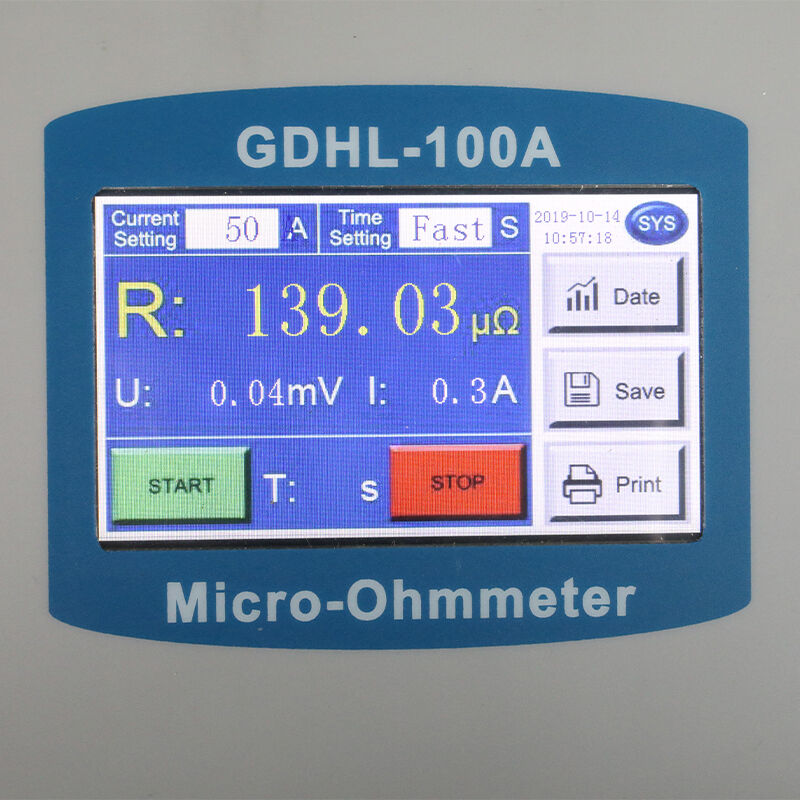

Görüntüleme	4,7 inç renkli LCD, yüksek parlaklık, güneş ışığında okunabilir
Operasyon	Dokunmatik tuş, Çince/İngilizce ikili dil
Veri Depolama	1000 grup (zaman damgası ve kimlik numarası ile)
Yazıcı	Entegre termal yazıcı (57 mm genişlik)
Arayüz	USB 2.0 (veri aktarımı)
Güç Kaynağı	AC 220 V ± %10, 50 Hz ± 2 Hz, ≤150 W
Çalışma sıcaklığı	–10 °C ~ +50 °C
Nem	%85’e kadar nem oranı (yoğuşmasız)
Boyutlar (L × W × H)	290 × 280 × 240 mm
Ağırlık	~6,5 kg
Kasa	Alüminyum alaşım, IP54

Uygulamalar

Temel Test Nesneleri

Yüksek gerilim devre kesicileri vakum, SF6 ve yağlı devre kesiciler (6–500 kV)
Değiştirme cihazları ana kontakların ve baraların bağlantı direnci
Kablo sistemleri i̇letken direnci ve kaynaklı bağlantı direnci
Topraklama anahtarları ve ayırıcı anahtarlar döngü direnci doğrulaması

Tipik Kullanım Senaryoları

Enerji şirketleri trafo merkezlerinde önleyici bakım ve arıza teşhisi
Anahtar üreticileri fabrika kalite kontrolü ve tip testleri
Enerji Santralleri jeneratör anahtarlama donanımı ve yardımcı ekipmanların test edilmesi
Endüstriyel işletmeler yüksek akım ekipmanlarının bakımı ve güvenlik denetimi

Avantajlar

En Son Standartlara Uyumluluk

Tam olarak karşılar DL/T 845.4‑2004, IEC 62271‑100 → test sonuçları dünya çapında tanınan

100 A Gerçek DC Akımı

100 A sabit akım, anahtar kontakları için gerçek işletme koşullarının doğru şekilde simülasyonunu sağlar anahtar kontakları için

Dört Uçlu Yapı, Kablo Hatasını Ortadan Kaldırır

Kelvin yöntemi, kablo direnci etkisini ortadan kaldırır → ölçüm sonuçları kararlı ve tekrarlanabilirdir

Oksit Film Yanması

Uzun süreli yüksek akım oksit tabakaları yakar → gerçek temas direncini ölçer

Tümü Bir Arada Veri ve Rapor

Depolama, yazdırma, USB ile dışa aktarma ve tek tıkla raporlar → sahada belgelendirme işlemini kolaylaştırır

SSS

S: Neden daha düşük bir akım yerine 100 A?

Y: Enerji sektörü standartları, döngü direnci testi için ≥100 A gerektirir. Daha düşük akımlar (5–10 A), temas oksit filmlerini kıramaz ve bu nedenle yanlış yüksek direnç okumaları .

S: Dört uçlu bağlantı nasıl yardımcı olur?

A: Kelvin yöntemi ayırır akım enjeksiyonu ve gerilim algılama bağlantı kablolarından kaynaklanan direnç hatasını tamamen ortadan kaldırır (genellikle 5–50 mΩ).
