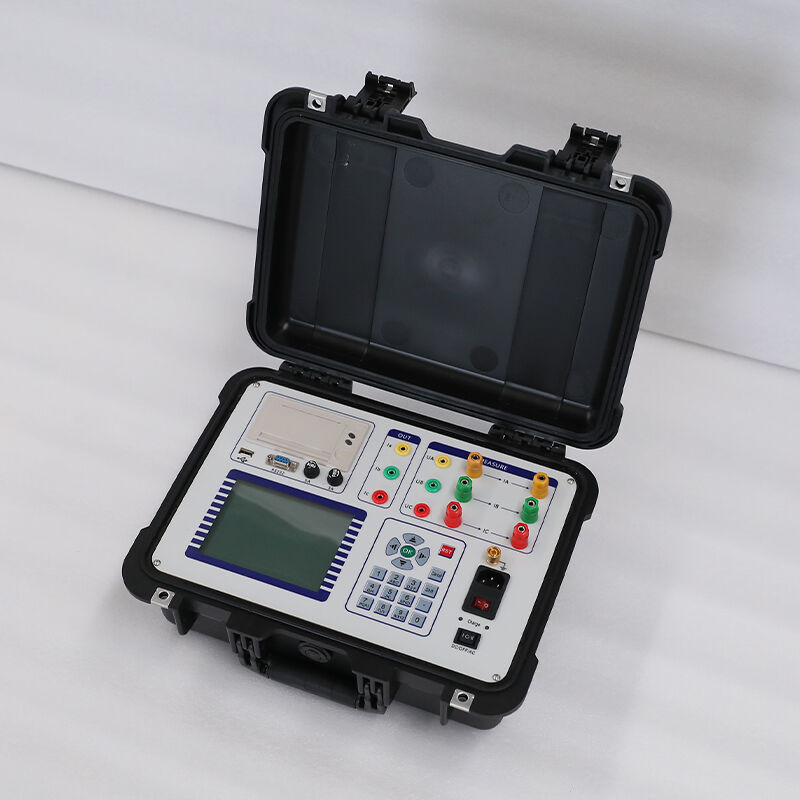

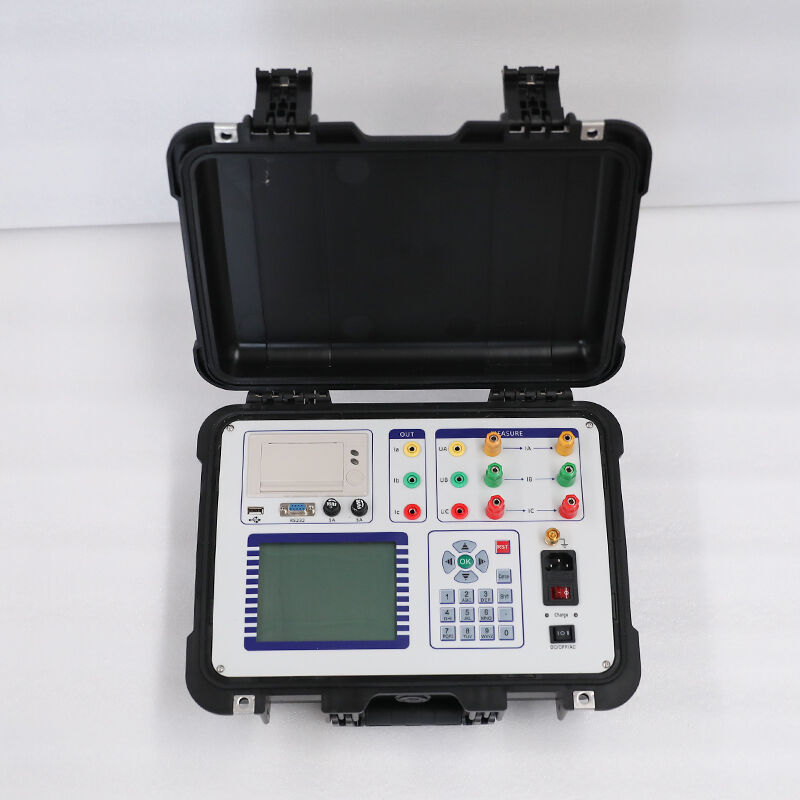

GDBR-P Transformatör Kapasitesi ve Boş Çalışma/Yük Kaybı Test Cihazı
GDBR-P Dijital Akıllı Taşınabilir Aktif Transformatör Kapasitesi ve Boş Çalışma/Yük Kaybı Test Cihazı (10 kVA-10000 kVA), dahili üç fazlı test güç kaynağı, dijital sentezlenmiş sinüs dalgası, otomatik sıcaklık düzeltmesi, otomatik kapasite doğrulaması, 7 inç dokunmatik ekran; saha koşullarında transformatör kapasitesi kontrolü, kayıp ölçümü ve enerji verimliliği sınıfı belirleme amacıyla.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDBR-P bir profesyonel, saha için optimize edilmiş aktif transformatör test cihazı dağıtım ve güç transformatörlerinin sahada kapasite doğrulaması, boş çalışma/yük kaybı ölçümü ve enerji verimliliği sınıfı belirlemesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1256-2013 ve IEC 60076-1:2022 standartlarına uygun olup, gelişmiş dijital sentezli üç fazlı standart sinüs dalgası teknolojisi ile yüksek hassasiyetli güç ölçüm algoritması kullanır; bu sayede geleneksel test yöntemlerinin gerektirdiği harici gerilim regülatörleri, yükselticiler ve akım yükselticilerine gerek kalmaz.
Cihazın özellikleri şunlardır: entegre Tümü-Bir-Arada Tasarım dahili yüksek güçlü üç fazlı test güç kaynağı ile birlikte, transformatör kapasitesi ve kayıp ölçümü için gerekli test gerilimini ve akımını doğrudan çıkartabilen cihaz. Ayrıca 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve sezgisel grafik arayüze sahiptir; kapasite, boşta kayıp, boşta akım, yük kaybı, empedans gerilimi ve güç faktörü gibi tüm test işlemlerini tek seferde bağlantı yaparak tamamlamanıza olanak tanır. IEC standartlarına göre otomatik sıcaklık düzeltme fonksiyonuna sahiptir ve transformatörün nominal kapasitesinin gerçekliğini otomatik olarak doğrulayarak enerji verimlilik sınıfını belirleyebilir. Dahili 7,4 V / 10 Ah büyük kapasiteli lityum pil ile donatılmıştır; harici güç kaynağına ihtiyaç duymadan 8 saatten fazla süreyle kesintisiz çalışabilir ve bu nedenle uzak alanlardaki saha testleri için idealdir. Özellikle elektrik şirketlerinin sahada gerçekleştirilen kapasite sahtekârlığına karşı önlemleri, transformatör fabrikalarının sevkiyat öncesi muayenesi, bağımsız üçüncü parti test kuruluşlarının saha kabul testleri ve sanayi işletmelerinin transformatör devreye alma testleri .
Özellikler
| Parametre | Özelliği |
|---|---|
| Kapasite Test Aralığı | 10 kVA – 10000 kVA |
| Desteklenen Trafo Türleri | Yağlı tip (S7-S25), Kuru tip (SCB9-SCB15), Amorf alaşım (SH15-SH17) |
| Gerilim Test Aralığı | 0 – 750 V AC (Etkin Değer) |
| Akım Test Aralığı | 0 – 100 A AC (Etkin Değer) |
| Kapasite Ölçüm Doğruluğu | ±1% |
| Boş Çalışma Kaybı Ölçüm Doğruluğu | ±%0,5 (0,1≤cosφ≤1) |
| Yük Kaybı Ölçüm Doğruluğu | ±%1 (0,1≤cosφ≤1) |
| Empedans Gerilimi Ölçüm Doğruluğu | ±1% |
| Gerilim/Akım Ölçüm Doğruluğu | ±0.2% |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz + dahili 7,4 V / 10 Ah lityum pil |
| Batarya ömrü | 8 saatten fazla sürekli çalışma süresi |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Otomatik düzeltme | Dalga formu bozulması düzeltmesi, Sıcaklık düzeltmesi (20 ℃ / 75 ℃ / 115 ℃), Gerilim düzeltmesi, Akım düzeltmesi |
| Kapasite doğrulaması | Evet (dahili standart transformatör veritabanı) |
| Enerji Verimliliği Sınıfı Belirleme | Evet (GB 20052-2020 / IEC 60076-1) |
| Harmonik Analiz | 31. dereceye kadar harmonikler |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, aşırı sıcaklık, ters kutuplanma, otomatik deşarj |
| Boyutlar (mm) | 420×350×180 (U×G×Y) |
| Ağırlık | ~8 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 1256-2013, GB/T 1094.1-2021, IEC 60076-1:2022, GB 20052-2020 |
Uygulamalar
Temel Test Nesneleri
- Yağlı Dönüşümçüler : 10 kV/35 kV S7/S9/S11/S13/S15/S20/S25 serisi (10 kVA–10000 kVA)
- Kuruluşlu transformatörler : 10 kV/35 kV SCB9/SCB10/SCB11/SCB13/SCB14/SCB15 serisi (10 kVA–10000 kVA)
- Amorf alaşımlı transformatörlerin : SH15/SH16/SH17 serisi
- Özel transformatörler : dağıtım transformatörleri, direk montajlı transformatörler, kutu tipi transformatörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : sahada transformatör kapasitesi doğrulaması ve sahtekârlığa karşı koruma
- Trafo imalat tesisleri : sevkiyat öncesi muayene ve kalite kontrolü
- Bağımsız üçüncü parti test kurumları : sahada kabul ve uygunluk testleri
- Endüstriyel ve madencilik işletmeleri : transformatör devreye alma ve önleyici bakım
- Enerji yönetim departmanları : transformatör enerji verimliliği sınıfı belirleme
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 1256-2013, GB/T 1094.1-2021 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Dış Yardımcı Ekipman Yok
Entegre üç fazlı test güç kaynağı, voltaj regülatörü, yükseltici veya akım yükseltici gerekmez → tek bir cihazla tüm testler tamamlanır; ekipman ağırlığı %90 azalır
Ultra Hızlı Test Hızı
Tek seferde bağlantı kurularak tüm test maddeleri tamamlanır; test süresi saatlerden dakikalara indirilir → çalışma verimliliğini %90 artırır
Otomatik Kapasite Doğrulaması
Entegre standart transformatör veritabanı, kapasitenin gerçekliğini otomatik olarak belirler → transformatör kapasitesi dolandırıcılığı sorununu çözer
Otomatik Enerji Verimlilik Sınıfı Belirleme
En son standartlara göre enerji verimlilik sınıfını otomatik olarak hesaplar → küresel enerji verimliliği düzenleme gereksinimlerini karşılar
Taşınabilir ve uzun pil ömrü
8 kg hafif tasarım ve 8 saat pil ömrü → güç kaynağı olmayan uzak saha testleri için idealdir
Yüksek Hassasiyetli Ölçüm
0,5 sınıfı güç ölçüm doğruluğu ile otomatik düzeltme → doğru ve güvenilir test sonuçlarının alınmasını sağlar
Akıllı Veri Yönetimi
Otomatik rapor oluşturma, USB ile dışa aktarma ve veri izlenebilirliği → manuel kayıt hatalarını ortadan kaldırır
SSS
S: GDBR-P ile geleneksel transformatör test yöntemleri arasındaki fark nedir?
Y: Geleneksel transformatör kapasite ve kayıp testleri, üç fazlı gerilim regülatörü, yükseltici transformatör, akım yükseltici ve güç analizörü gibi birden fazla cihaz gerektirir; bu cihazlar ağır, hacimli ve karmaşık kablolama gerektirir. GDBR-P tüm işlevleri tek bir taşınabilir cihazda entegre eder entegre üç fazlı test gücü kaynağı ile birlikte, harici yardımcı ekipmanlara gerek yoktur; tek seferde yapılan bağlantı ile tüm testler tamamlanır ve test süresi 2–3 saatten 5–10 dakikaya düşürülür.
S: GDBR-P, transformatör kapasitesinin gerçekliğini nasıl doğrular?
A: Tüm yaygın modeller için (S7-S25, SCB9-SCB15) standart transformatör parametrelerine ilişkin yerleşik bir veritabanına sahiptir. Transformatörün gerçek boşta kaybını ve yük kaybını ölçer, bunları otomatik olarak standart sıcaklığa düzeltir ve veritabanındaki standart değerlerle karşılaştırarak transformatörün nominal gücünün gerçek olup olmadığını belirler.
S: Dış güç kaynağı olmadan transformatörleri test edebilir mi?
A: Evet. Standartlaştırılmış test raporlarını, test verilerini, manyetizasyon eğrilerini, hata eğrilerini ve sonuç değerlendirmelerini içeren 7,4 V / 10 Ah büyük kapasiteli lityum pil 8 saatten fazla süreyle sürekli çalışabilen bu özellik, şebeke elektriği bulunmayan uzak alanlardaki saha testleri için idealdir.
S: Enerji verimliliği sınıfı belirleme özelliğini destekler mi?
A: Evet. En son GB 20052-2020 ve IEC 60076-1 standartlarına göre transformatörün enerji verimliliği sınıfını otomatik olarak hesaplar; bu da küresel enerji verimliliği düzenlemelerinin gereksinimlerini karşılar.
S: GDBR-P hangi tür transformatörleri test edebilir?
A: 10 kVA ile 10.000 kVA arasındaki kapasiteye sahip tüm 10 kV/35 kV trafo tiplerini test edebilir; bunlar arasında yağlı tip trafolar, kuru tip trafolar ve amorfin alaşım trafolar yer alır.
