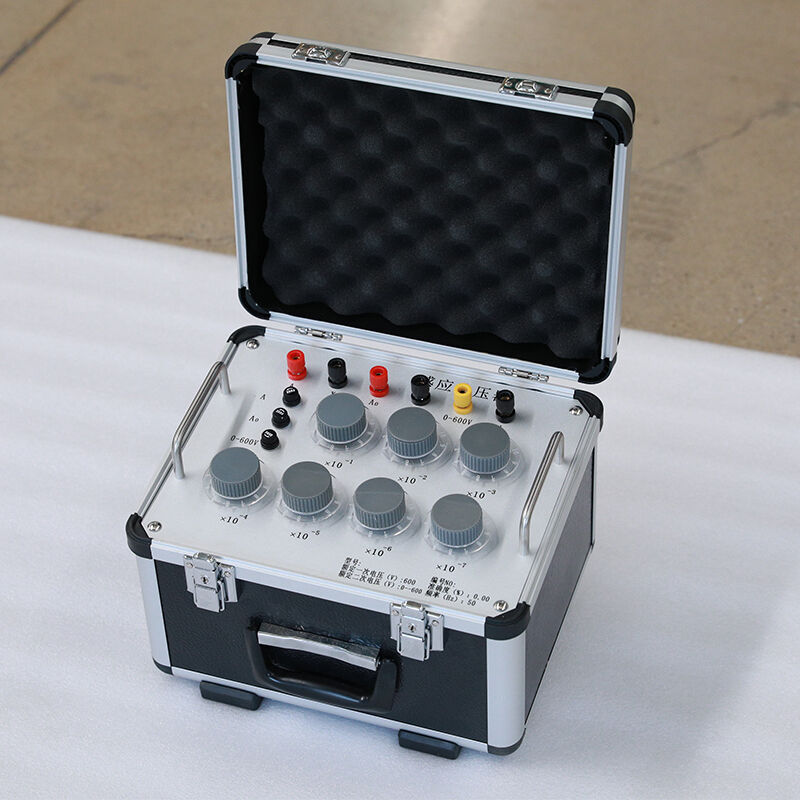

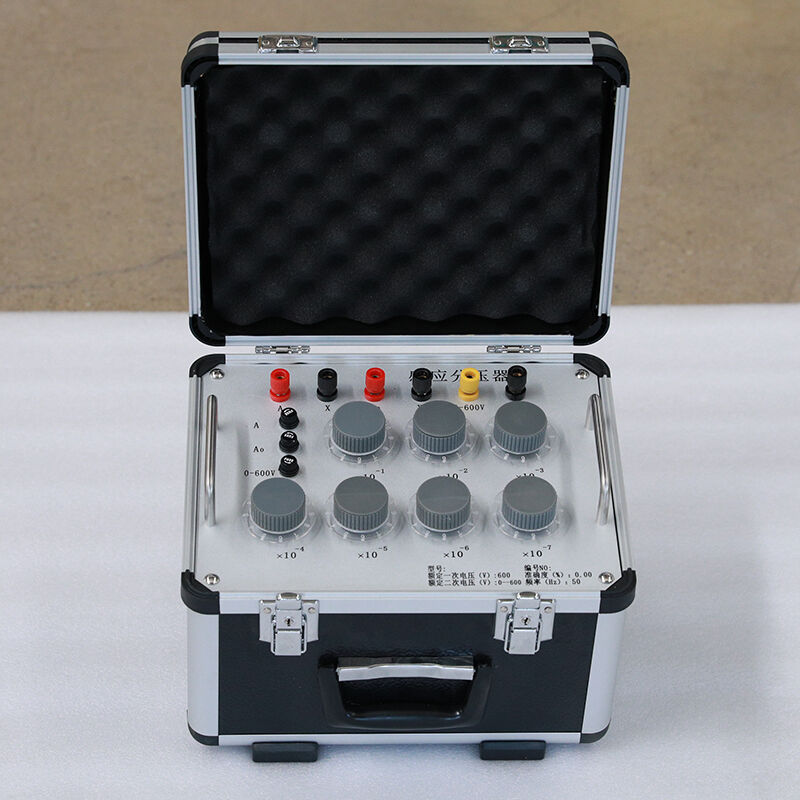

GDIF-600 V Güç Frekanslı Endüktif Gerilim Bölücü

GDIF-600 V Güç Frekanslı Endüktif Gerilim Bölücü

Açıklama
Özellikler
Uygulamalar
Avantajlar
SSS
Önerilen Ürünler

Açıklama

GDIF-600V, gerilim transformatörlerinin, oran ölçüm cihazlarının ve AC voltmetrelerinin kalibrasyonunu doğrulukla gerçekleştirmek üzere metroloji enstitüleri, elektrik dağıtım kuruluşları ve elektrikli ekipman üreticileri için tasarlanmış ulusal metroloji sınıfı hassas AC gerilim oranı standardıdır. JJG 244-2003 ve DL/T 846.1-2016 standartlarına tam olarak uymaktadır; yüksek geçirgenlikli permalloy çekirdeklerle donatılmış iki kademe ototransformatör kaskad yapısı kullanılarak, dirençli veya kapasitif gerilim bölücülere kıyasla çok daha yüksek oran doğruluğu ve uzun vadeli kararlılık sağlanmıştır.

7 adet hassas ondalık ayar düğmesiyle donatılmıştır; bu da 0 ile 1,0000000 arasında, 1×10⁻⁷ çözünürlükte sürekli gerilim oranı ayarı sağlar ve herhangi bir gerilim oranının tam olarak eşleştirilmesini mümkün kılar. Yüksek giriş empedansına (>100 kΩ) ve düşük çıkış empedansına (<1 Ω) sahiptir; bu özellik, yük etkilerini en aza indirir ve farklı test cihazlarıyla çalışırken bile doğru ölçümler yapılmasını sağlar. Sağlam bir alüminyum alaşım taşıma kutusunda yer alır ve hem laboratuvar kalibrasyonu hem de saha koşullarında alan testleri için uygundur.

Özellikler

Parametre	Özelliği
Adlandırılmış Birincil Gerilim	600 V AC (50 Hz)
Adlandırılmış İkincil Gerilim	0–600 V AC (sürekli ayarlanabilir)
Doğruluk Sınıfı	0,001 % (10 ppm); Temel: 0,002 % (20 ppm)
Oran Belirsizliği (k=2)	3×10⁻⁶
Yıllık Oran Kararlılığı	≤1×10⁻⁶
Sıcaklık katsayısı	≤2 ppm/°C
Doğrusallık hatası	≤1×10⁻⁶
Faz hatası	≤0.001°
Ayarlama Aralığı	0 ila 1,0000000 (7 ondalık basamak)
Çözünürlük	1×10⁻⁷
Giriş Empedansı	>100 kΩ, 50 Hz'de
Çıkış empedansı	50 Hz'de <1 Ω
Nominal yük	0 VA
Maksimum izin verilen yük	≤0,5 VA
Frekans aralığı	50 Hz ± 0,5 Hz
Giriş Gerilimi Bozulması	<5%
Çalışma sıcaklığı	10 ℃ ~ +30 ℃; Nem ≤ %80 RH
Kasa Malzemesi	Dayanıklı alüminyum alaşım
Boyutlar (mm)	380×280×180
Ağırlık	~11 kg
Uyumluluk	JJG 244-2003, DL/T 846.1-2016, GB/T 16927.2-2013, IEC 61010-1 CAT III 600 V

Uygulamalar

Temel Test Nesneleri

Gerilim transformatörleri (VT): oran hatası ve faz hatasının kalibrasyonu
Akım transformatörleri (CT): gerilim tipi oran köprüleriyle kalibrasyon
Dönüşüm oranı ölçüm cihazları: ölçüm doğruluğunun doğrulanması
AC voltmetreler: yüksek hassasiyetli AC gerilim ölçerlerinin kalibrasyonu
Güç kalitesi analizörleri: gerilim kanalı kalibrasyonu
AC güç kaynakları: çıkış gerilimi doğruluğu doğrulaması

Tipik Kullanım Senaryoları

Ulusal/bölgesel metroloji enstitüleri: izlenebilirlik için AC gerilim oranı standardı
Elektrik dağıtım kuruluşlarının kalibrasyon laboratuvarları: transformatör ve ölçüm cihazlarının kalibrasyonu
Elektrikli ekipman üreticileri: üretim hattı kalite kontrolü
Elektrik enerjisi araştırma enstitüleri: yüksek hassasiyetli AC ölçümleri ve araştırmalar
Sahada trafo merkezi testleri: gerilim transformatörlerinin saha kalibrasyonu

Avantajlar

0,001 % doğruluk ve 3×10 ⁻⁶ Belirsizlik

Ulusal metroloji sınıfı hassasiyet; dirençli/kapasitif bölücülere kıyasla çok daha üstün → test sonuçlarının geçerliliğini ve yönetmeliklere uyumunu sağlar

İki Aşamalı Ototransformatör Yapısı

İzolasyon hatasını ortadan kaldırır; mükemmel doğrusallık ve faz karakteristikleri → AC gerilim dalga biçimlerinin gerçekçi yeniden üretimi

7’li Ayar Düğmesiyle Onluk Sürekli Ayarlama

1×10⁻⁷ ultra ince çözünürlük; herhangi bir gerilim oranına uyarlanabilir → tüm tipteki gerilim transformatörleri için çok yönlüdür

Yüksek Giriş ve Düşük Çıkış Empedansı

Yük etkilerini en aza indirir; tüm yaygın test cihazlarıyla uyumludur → tak-çalıştır, ek eşleştirme gerekmez

SSS

S: Endüktif bölücüler ile dirençli/kapasitif bölücüler arasındaki fark nedir?

Y: Endüktif bölücüler elektromanyetik indüksiyon kullanır ve daha yüksek doğruluk (0,001% karşı 0,1%), daha iyi kararlılık ve ihmal edilebilir faz hatası sunar; bu nedenle hassas kalibrasyon için idealdir.

S: Herhangi bir oranlı gerilim transformatörünü kalibre edebilir mi?

A: Evet. 7’li kadranlı ondalık ayar, 0 ile 1,0000000 arasında sürekli oran sağlar ve herhangi bir gerilim transformatörü oranına uyar.

S: Oran belirsizliği nedir?

Y: 3×10⁻⁶ (k=2), bu değer, indüktif gerilim bölücülerinde 0,001 sınıfı için JJG 244-2003 standardının gereksinimlerini karşılar.
