GDUP-6000 Таза синусоидалдык чөйрөлүк AC сыноо электр энергиясынын башкаруу куралы
GDUP-6000 Цифралуу аңгемелешүүчү таза синус толкундагы талаа үчүн AC сынау көзөмөлү: 3000 Вт туруктуу чыгыш, көп кернеүлүү DC/AC/USB порттору, 109,2 А·с литий аккумулятору, полевая электротехникалык сыноо жана авариялык көзөмөл үчүн.
- Сүрөттөмө
- Мүнөздөмөлөрү
- Колдонмолор
- Фаиделер
- ККБ
- Сунушталган тауарлар
Сүрөттөмө

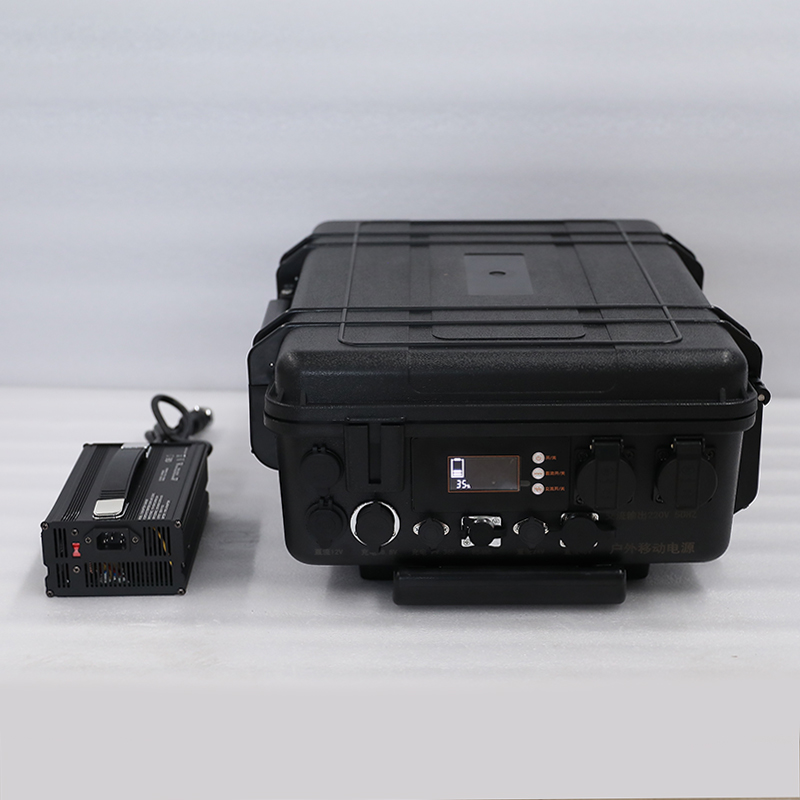

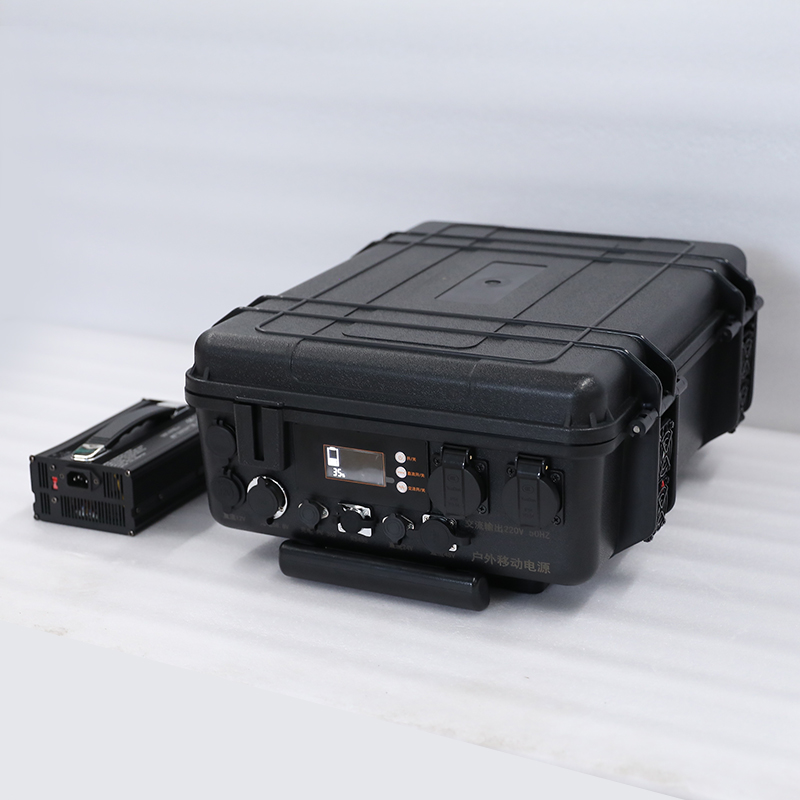

GDUP-6000 болуп саналат профессиональдук жогорку күчтүү портативдик таза синусоидалдык талаа өзгөрүлмө ток тесттик электр кошумча бардыгы үчүн иштелип чыккан жерде электр текшерүүсү, жабдуулардын техникалык кызматы жана авариялык электр кошумча бардыгы трансформатордук станцияларда, электр станцияларында, өткөрүлүш сызыктарында, өнөрөсөлүк объекттерде жана шахта электр тогу жок алыскы аймактарда. Ал строго талаптарга ылайык келет GB/T 42008-2022 , DL/T 2213.1-2021 жана IEC 61010-1:2010 стандарттарга катуу ылайык келет, колдонот алдыңкы SPWM (синусоидалдык импульстук энгизилүү) инвертордук технология башкача айтканда, жалпы гармоникалык искажение (THD) ≤1% болгон таза, туруктуу синусоидалдык чыгыш тогу берет; бул сезгич электр тесттик жабдууларды иштетүү үчүн жарамдуу.
Куралдын өзгөчөлүктөрү 3000 Вт түзүлгөн чыгыш күчү жана 6000 Вт чоңойтулган күч , башкача айтканда, көпчүлүк электрдик сыноо-өлчөө приборларын жана инструменттерин иштетүүгө мүмкүндүк берет. Ал иçинде 51,8 В/109,2 А·с жогорку сыйымдуулуктагы литий-темир-фосфат аккумулятору бар типтик сыноо-өлчөө приборлары үчүн 10 саатка чейинки үзгүлтүс электр тайгактарын камсыз кылат. Ал бир нече кернеши бар чыгышты 220 В AC, 12 В DC, 24 В DC, 48 В DC жана 5 В USB киреэштерин камтыйт, ар түрлүү куралдардын энергия талаптарын канааттандырат. Ал акылдуу цифрдык дисплей аккумулятордун толгоонун деңгээлин, киреэш жана чыгыш күчүн, иштеп турган убакыттын калдыгын чыгарат.
Мүнөздөмөлөрү
| Параметр | Техникалык мүнөздөмө |
|---|---|
| Колдонулуучу стандарттар | GB/T 42008-2022, DL/T 2213.1-2021, IEC 61010-1:2010, GB/T 14715-2017 |
| Инвертордун технологиясы | SPWM (Синусоидалдуу импульстун туурасын өзгөртүү) |
| Чыгарыш убактысы | Таза синус толкуну |
| AC чыгыш параметрлери | |
| Аталган үзгүлтүз кубат | 3000W |
| Токтук кубаттуулук | 6000 Вт |
| Чыгуучу вольтаж | 220 В±1% AC (стандарттык); 110 В±1% AC (мүмкүнчүлүк) |
| Чыгуу жыштыгы | 50 Гц±0,01 Гц (стандарттык); 60 Гц±0,01 Гц (мүмкүнчүлүк) |
| Жалпы гармоникалык искерчилик (THD) | ≤1% (сызыкталган жүктөм); ≤3% (сызыкталбаган жүктөм) |
| Жылдызма регулировка | ±1% |
| Жыштыкты регуляциялоо | ±0,01 Гц |
| AC чыгыш розеткалары | 3×10 А универсалдык розеткалар |
| DC чыгыш параметрлери | |
| 12 В DC чыгышы | 12 В±0,5 В, максимум 10 А |
| 24 В DC чыгышы | 24 В ±1 В, максимум 20 А |
| 48 В постоянного тока чыгышы | 48 В ±2 В, максимум 50 А |
| USB чыгаруу | 2×5 В/2 А (QC3.0 тез заряддоо) |
| Аккумулятордун параметрлери | |
| Аккумулятордун түрү | Литий-темир-фосфат (LiFePO4) |
| Батареянын кубаттуулугу | 51,8 В/109,2 А·с (5,67 кВт·с) |
| Цикл Өмүрү | 1000 циклден ашык (сыйымдуулуктун 70% сакталат) |
| Өзүн-өзү разряд | айына 5%дан аз (25℃) |
| Заряддоо параметрлери | |
| AC заряддоо кирishi | 160 В~260 В AC, 50/60 Гц |
| AC Аккумулятор толтоо | максимум 10 А |
| Толугу менен заряддалуу убакыты | 7–8 саат |
| Иштетүүгө мүмкүнчүлүк берилген заряддалуу | Автомобиль менен заряддалуу (12 В/24 В), күн энергиясы менен заряддалуу (максималдуу 58,8 В/15 А) |
| Көрсөтүү жана башкаруу | |
| Экрандын Түрү | Акылдуу цифровой LCD-дисплей |
| Көрсөтүлгөн параметрлер | Аккумулятордун кернеши, ток, кубат, калган сыйымдуулук, иштөө убактысы |
| Башкаруу режими | Акылдуу микрокомпьютердик башкаруу |
| Коргоючү функциялар | Кернеши жогору, кернеши төмөн, ток ашыкча, жүктөм ашыкча, температура ашыкча, кыска токтун түзүлүшү, токтун полярлуулугу тескери, аккумулятордун кернеши төмөн |
| Атайын функциялар | Каскаддык кеңейтүү, LED авариялык жарык, аккумулятордун деңгээлини көрсөтүү |
| Иштөө температурасы | -20℃ ~ +50℃ |
| Көчүрүлүү температурасы | -30℃ ~ +60℃ |
| Намдуулук | 0% – 90% чыгыш (конденсацияланбаган) |
| Өлчөмдөрү (L×W×H) | 550×400×300 мм |
| Салыгы | ~35 кг (аккумулятор менен бирге) |
| Корпус | Катуу алюминий кушуну, доңголоктору жана ташып жүрүүчү туткасы бар |
Колдонмолор
Негизги колдонуу сценарийлери
- Электр энергиясы сектору электр станциясында жерде сыноо, өткөрүлүш линиясынын техникалык кызматы, электр жабдууларын ремонттоо
- Индустриялык аймак заводдун жабдууларын техникалык кызматы, курулуш сайтындагы электр менен камсыздоо, алыскы мониторлоо станциясына электр менен камсыздоо
- Өзгөчө кырдаалдарга жооп берүү катастрофаларга каршы чаралар, авариялык байланыш, медициналык жардам, өрт сөндүрүү
- Сыртка чыгуу иш-чаралары талаа изилдөөсү, кемпинг, ачык алаңда тартуу, мобильдик офис
- Жаңы Энергия фотоэлектр электр станциясын ишке киргизүү, шамал электр станциясын техникалык кызматы, энергия сактоо системасын сыноо
Типтүү электр менен камсыздалган жабдуулар
- Электрдык сыноо приборлары реле тестерлери, трансформатор тестерлери, изоляция тестерлери, электр сапатын анализдөөчү приборлар
- Күчтүү инструменттер бурулгучтар, тегершектер, кескичтер, аба компрессорлору
- Байланыш жабдыктары радиолор, ноутбуктар, мобильдик телефондор, спутниктik телефондор
- Жарыктындатуу жабдыгы lED чырактар, жарыктындатуу чырактары, авариялык чырактар
- Медициналык жабдуулар көчмөлүк медициналык приборлор, оксиген концентраторлору
Фаиделер
Эң жаңы өнөрлүк стандарттарга ылайык келүү
Толук таанылат GB/T 42008-2022, DL/T 2213.1-2021, IEC 61010-1 → сезгич тест приборлорунун коопсуздугун жана надёждуулугун камсыз кылат
Салондун алдыңкы чиста синусоидалык чыгышы
tHD ≤1%, таза жана туруктуу электр энергиясы → так тест приборлоруна таасир этпейт, так тест натыйжаларын камсыз кылат
Чоң-сыйымдуулуктуу узак иштеген аккумулятор
жалпы энергиясы 5,67 кВт·саат, чыбыгынан ток алып иштегенде 10 саатка чейин үзгүлтүсүз иштейт → бардык күндүк жерде сыноо иштерин токтун болбогон жерде аткарууга мүмкүндүк берет
Көп кернеши бар жалпы камсыздануу
AC/DC/USB көп кернеши бар порттор → бир электр менчиги бардык түрлүү түзүлүштөрдүн энергия талаптарын канаттатат
Акылдуу каскаддык кеңейтүү функциясы
Бир нече бирдикти каскаддык туташтырууга колдоо көрсөтөт → чексиз электр кубатын кеңейтүү мүмкүндүгү, жогорку кубаттуулук жана узак мөөнөттүү электр менчиги талаптарын канаттатат
ККБ
С: Таза синус толкуну жана өзгөртүлгөн синус толкуну менен иштеген электр менчиги ортосундагы айырмачылык эмнеде?
А: Модификацияланган синус толкуну менен иштеген ток чыгаргычтар кадамдык четтери бар квадрат толкунду түзөт, бул сыноо-изилдөө приборлары, компьютерлер жана медициналык приборлор сымал сезгич электрондук приборлорго тоскоолдук тудурат, кызуулат жана таасир этип, зыян келтире алат. Таза синус толкуну менен иштеген ток чыгаргычтар ток тармагындагы токтун толкунуна окшош гладкий, үзгүлтүз толкунду түзөт, бул ар кандай түрдөгү приборлордун коопсуздугун жана надеждүүлүгүн камсыз кылат. GDUP-6000 таза синус толкунун ≤1% THD менен чыгарат, ошондуктан тактыкта иштеген сыноо приборлорун энергия менен камсыз кылуу үчүн идеалдык вариант.
С: GDUP-6000 сыноо приборлорунун кандайдыр бир типтеги моделдерин канча узак убакыт иштете алат?
А: Иштөө мөөнөтү байланышкан прибордун энергиянын чыгымына байланыштуу. Мисалы:
- 100 Вт реле тестер: ~50 саат
- 300 Вт трансформатор тестер: ~17 саат
- 1000 Вт энергия сапатын анализдөөчү прибор: ~5 саат
- 3000 Вт жүктөм: ~1,5 саат
Акылдуу дисплей азыркы энергия чыгымына негизделген иштөөнүн калган убакытын реалдык убакытта көрсөтөт.
С: Бир нече GDUP-6000 бирдиктерин биригүү үчүн биригүүгө болобу?
А: Ооба. GDUP-6000 каскаддык кеңейтүү функциясын колдойт. Жалпы кубаттуулукту арттыруу жана иштөө убактысын узартуу үчүн бир нече бирдикти параллельдүү түрдө кошо аласыз. Бирдиктер автоматтык түрдө синхрондошуп, жүктү тең салмактоодо турганда туруктуу жана надёждуу иштөөнү камсыз кылат.
