GDUP-6000 Saf Sinüs Dalgası Alan AC Test Güç Kaynağı
GDUP-6000 Dijital Akıllı Saf Sinüs Dalga Alan AC Test Güç Kaynağı: 3000 W Sürekli Çıkış, Çoklu Gerilimli DC/AC/USB Bağlantı Noktaları ve 109,2 Ah Litzyum Pil ile Sahada Elektriksel Test ve Acil Durum Güç Sağlaması için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

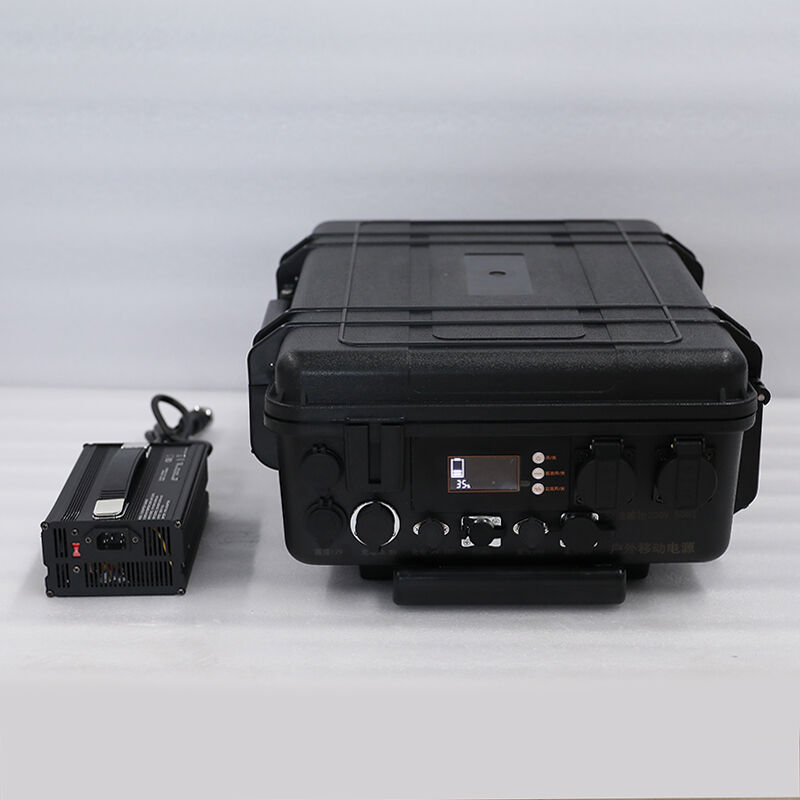

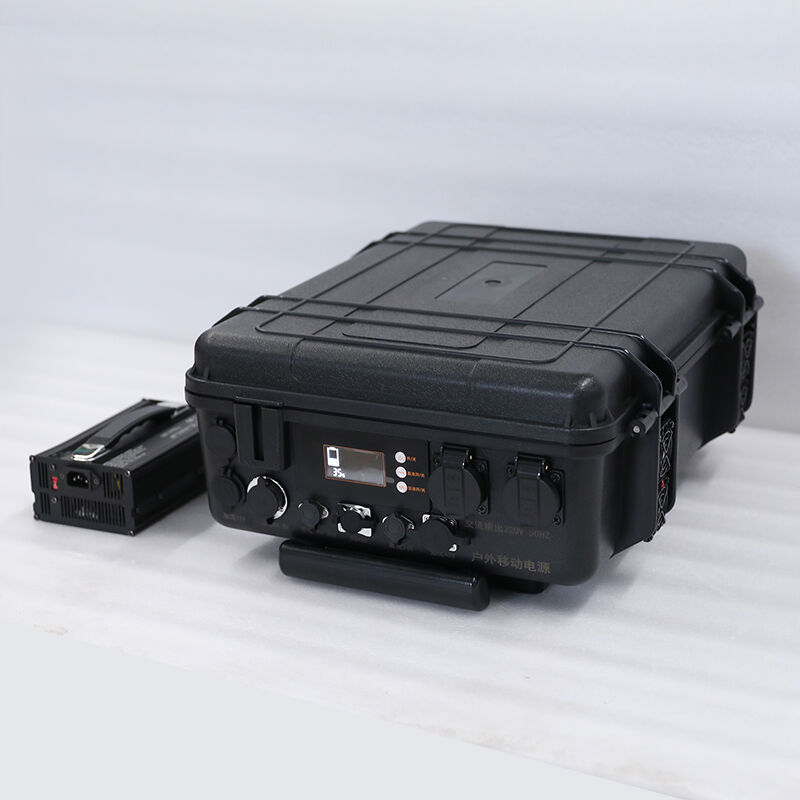

GDUP-6000 bir profesyonel yüksek güçlü taşınabilir saf sinüs dalgası saha AC test güç kaynağı tasarlandı sahada elektriksel testler, ekipman bakımı ve acil durum güç kaynağı ana şebeke elektriği bulunmayan trafo merkezlerinde, termik santrallerde, iletim hatlarında, endüstriyel tesislerde ve uzak bölgelerde. Tam olarak uygulanır: GB/T 42008-2022 , DL/T 2213.1-2021 ve IEC 61010-1:2010 standartlar, benimsenerek gelişmiş SPWM (Sinüzoidal Darbe Genişliği Modülasyonu) invertör teknolojisi duyarlı elektriksel test ekipmanlarının çalıştırılmasına uygun, toplam harmonik bozulma (THD) oranı ≤ %1 olan temiz ve kararlı saf sinüs dalgası çıkışı sağlar.
Cihaz, 3000 W sürekli çıkış gücü ve 6000 W tepe gücü , çoğu elektrikli test cihazı ve aracı çalıştırma kapasitesine sahiptir. Bu cihazın entegre 51,8 V / 109,2 Ah yüksek kapasiteli lityum demir fosfat pil tipik test ekipmanları için en fazla 10 saat süreyle kesintisiz güç sağlar. Çeşitli cihazların güç gereksinimlerini karşılamak üzere çoklu gerilim çıkışı desteğine sahiptir; bunlar 220 V AC, 12 V DC, 24 V DC, 48 V DC ve 5 V USB’yi içerir. Cihazın akıllı dijital ekran gerçek zamanlı pil seviyesini, giriş/çıkış gücünü ve kalan çalışma süresini gösterir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | GB/T 42008-2022, DL/T 2213.1-2021, IEC 61010-1:2010, GB/T 14715-2017 |
| Değiştiriciler teknolojisi | SPWM (Sinüzoidal Darbe Genişlik Modülasyonu) |
| Çıkış dalga formu | Saf sinüs dalgası |
| AC Çıkış Parametreleri | |
| Anma Sürekli Gücü | 3000W |
| Pik güç | 6000W |
| Çıkış Gerilimi | 220 V ± %1 AC (standart); 110 V ± %1 AC (isteğe bağlı) |
| Çıkış Sıklığı | 50 Hz ± 0,01 Hz (standart); 60 Hz ± 0,01 Hz (isteğe bağlı) |
| Toplam harmonik bozulma (THD) | ≤ %1 (doğrusal yük); ≤ %3 (doğrusal olmayan yük) |
| Voltaj düzenlemesi | ±1% |
| Frekans düzenleme | ±0,01 Hz |
| AC Çıkış Prizleri | 3×10 A evrensel prizler |
| DC Çıkış Parametreleri | |
| 12 V DC çıkışı | 12 V ± 0,5 V, maks. 10 A |
| 24 V DC Çıkışı | 24 V ± 1 V, maks. 20 A |
| 48 V DC Çıkışı | 48 V ± 2 V, maks. 50 A |
| USB Çıkışı | 2×5 V/2 A (QC3.0 hızlı şarj) |
| Pil parametreleri | |
| Pil Türü | Lityum Demir Fosfat (LiFePO4) |
| Pil kapasitesi | 51,8 V/109,2 Ah (5,67 kWh) |
| Döngü Yaşamı | 1000'den fazla çevrim (kapasitenin %70'i korunur) |
| Kendi kendine deşarj oranı | ayda %5'ten az (25 °C) |
| Şarj parametreleri | |
| AC Şarj Girişi | 160 V~260 V AC, 50/60 Hz |
| AC şarj akımı | 10A maks |
| TAM ŞARJ SÜRESİ | 7~8 saat |
| Opsiyonel Şarj | Araç şarjı (12 V/24 V), güneş enerjisiyle şarj (maks. 58,8 V/15 A) |
| Görüntüleme ve Kontrol | |
| Ekran Tipi | Akıllı dijital LCD ekran |
| Görüntülenen Parametreler | Pil gerilimi, akım, güç, kalan kapasite, çalışma süresi |
| Kontrol modu | Akıllı Mikrobilgisayar Kontrolü |
| Koruma fonksiyonları | Aşırı gerilim, düşük gerilim, aşırı akım, aşırı yük, aşırı sıcaklık, kısa devre, ters kutupluluk, düşük pil seviyesi |
| Özel Fonksiyonlar | Kademeli genişleme, LED acil durum aydınlatması, pil seviyesi göstergesi |
| Çalışma sıcaklığı | -20℃ ~ +50℃ |
| Depolama Sıcaklığı | -30°C ~ +60°C |
| Nem | 0 % ~ 90 % RH (yoğuşmasız) |
| Boyutlar (L × W × H) | 550×400×300 mm |
| Ağırlık | ~35 kg (pil dahil) |
| Kasa | Dayanıklı alüminyum alaşım, tekerlekler ve tutamaçla birlikte |
Uygulamalar
Temel Uygulama Senaryoları
- Enerji Endüstrisi trafo merkezi saha testi, iletim hattı bakımı, güç ekipmanı onarımı
- Sanayi Alanı fabrika ekipmanı bakımı, inşaat sahası elektrik kaynağı, uzaktan izleme istasyonu gücü
- Acil müdahale afet yardımı, acil iletişim, tıbbi kurtarma, yangın söndürme
- Açık Hava Etkinlikleri saha keşfi, kamp, açık hava çekimi, mobil ofis
- Yeni enerji fotovoltaik enerji santrali devreye alma, rüzgâr çiftliği bakımı, enerji depolama sistemi testi
Tipik Güçlü Ekipmanlar
- Elektriksel test aletleri röle test cihazları, transformatör test cihazları, izolasyon test cihazları, güç kalitesi analizörleri
- Güç Aletleri matkaplar, taşlamalar, testereler, hava kompresörleri
- İletişim Ekipmanları telsizler, dizüstü bilgisayarlar, cep telefonları, uydu telefonları
- Aydınlatma Ekipmanları lED lambalar, floodlight'ler (yayın aydınlatmaları), acil durum lambaları
- Tıbbi Ekipman taşınabilir tıbbi cihazlar, oksijen konsantratörleri
Avantajlar
En Son Sektör Standartlarına Uyumluluk
Tam olarak karşılar GB/T 42008-2022, DL/T 2213.1-2021, IEC 61010-1 → Hassas test ekipmanlarının güvenli ve güvenilir çalışmasını sağlar
Endüstriyel Öncül Saf Sinüs Dalga Çıkışı
≤ %1 Toplam Harmonik Distorsiyon (THD), temiz ve kararlı güç → hassas test cihazlarında herhangi bir girişim oluşturmaz, doğru test sonuçlarının alınmasını sağlar
Büyük Kapasiteli Uzun Ömürlü Pil
toplam 5,67 kWh enerji kapasitesi, en fazla 10 saat sürekli çalışma → şebeke elektriği olmadan tam gün süren saha testlerinin ihtiyaçlarını karşılar
Kapsamlı Çoklu Gerilim Çıkışı
AC/DC/USB çoklu gerilim bağlantı noktaları → tek bir güç kaynağı ile tüm cihazların güç gereksinimleri karşılanır
Akıllı Kademeli Genişletme Fonksiyonu
Birden fazla ünitenin kademeli bağlanmasını destekler → sınırsız güç kapasitesi genişletmesi, yüksek güç ve uzun süreli güç gereksinimlerini karşılar
SSS
Soru: Saf sinüs dalga ve değiştirilmiş sinüs dalga güç kaynakları arasındaki fark nedir?
A: Değiştirilmiş sinüs dalgası güç kaynakları, test cihazları, bilgisayarlar ve tıbbi cihazlar gibi hassas elektronik ekipmanlarda girişim, aşırı ısınma ve hatta hasara neden olabilen basamaklı kenarlı bir kare dalga üretir. Saf sinüs dalgası güç kaynakları ise ana şebeke elektriğiyle özdeş, pürüzsüz ve sürekli bir dalga formu üretir; bu da tüm türdeki ekipmanların güvenli ve güvenilir çalışmasını sağlar. GDUP-6000, ≤%1 THD değerine sahip saf sinüs dalgası çıkışı sunar ve bu nedenle yüksek doğrulukta test cihazlarını çalıştırmak için idealdir.
S: GDUP-6000, tipik test ekipmanlarını ne kadar süreyle besleyebilir?
A: Çalışma süresi bağlı olan ekipmanın güç tüketimine bağlıdır. Örneğin:
- 100 W’lık bir röle test cihazı: ~50 saat
- 300 W’lık bir transformatör test cihazı: ~17 saat
- 1000 W’lık bir enerji kalitesi analizörü: ~5 saat
- 3000 W’lık bir yük: ~1,5 saat
Akıllı ekran, mevcut güç tüketimine göre gerçek zamanlı kalan çalışma süresini gösterir.
S: Birden fazla GDUP-6000 ünitesi bir araya bağlanabilir mi?
A: Evet. GDUP-6000, kademeli genişleme işlevini destekler. Toplam güç kapasitesini artırmak ve çalışma süresini uzatmak için birden fazla birim paralel olarak bağlanabilir. Birimler otomatik olarak senkronize olur ve yükü dengeler; böylece kararlı ve güvenilir bir işlem sağlanır.
