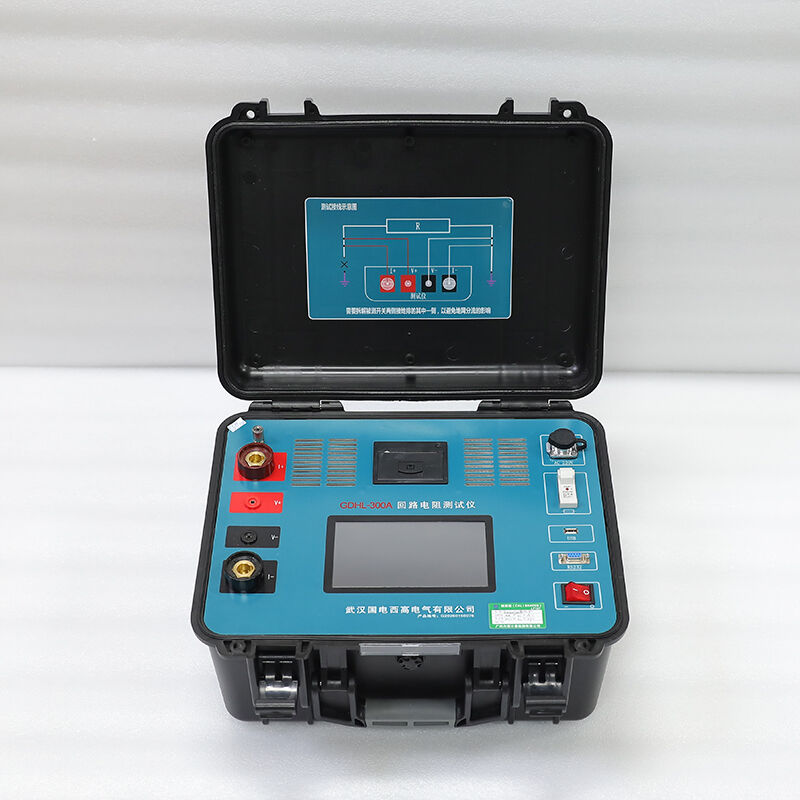

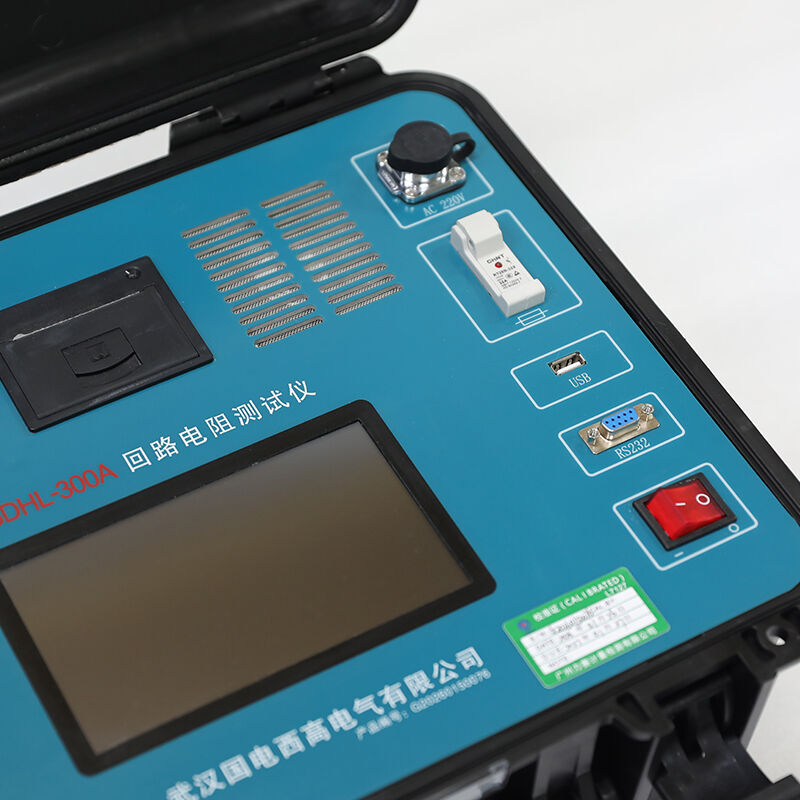

GDHL-300A Akıllı Döngü Direnci Test Cihazı
GDHL-300A Dijital Akıllı Yüksek Hassasiyetli Döngü (Temas) Direnci Test Cihazı, Dört Uçlu Ölçüm Tekniği, Uzun Süreli Yüksek Akım Çıkışı, 220 kV+ Yüksek Gerilim Anahtarlama Donanımı ve GIS için Mikro-Ohm Ölçümü İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDHL-300A bir profesyonel yüksek akımlı mikro-ohmmetre tasarlandı 220 kV ve üzeri yüksek gerilim kesici anahtarlar, GIS entegre elektrikli cihazlar, baralar ve kablo bağlantılarının temas/döngü direncini ölçme güç sistemlerinde kullanılır. Tam olarak şu standartlara uyar: DL/T 845.4-2004 , IEC 62271-100 ve GB 50150-2016 standartları ve destekler 100 A/200 A/300 A üç kademe seçilebilir doğru akım sabit akım çıkışı farklı gerilim seviyeleri ve ekipman kapasitelerinin test gereksinimlerini karşılamak için
Kabul etmek yüksek frekanslı anahtarlamalı güç kaynağı + 16 bitlik Σ-Δ ADC teknolojisiyle cihazın özellikleri şunlardır 0,01 μΩ ultra yüksek çözünürlük ve ±(okumanın %0,5'i + 2 μΩ) doğruluğu. Cihazın dört uçlu Kelvin ölçümü tamamen bağlantı direnci etkisini ortadan kaldırır. Uzun süreli 300 A akımı anahtar temas noktalarındaki oksit filmlerini ve karbon birikintilerini tamamen yakarak, aşırı oksitlenmiş temas noktaları için bile gerçek ve kararlı ölçümler sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | DL/T 845.4-2004, IEC 62271-100, GB/T 10230, GB 50150-2016 |
| Test akımı | sabit akım, dalgalanma ≤ %0,1 |
| Direnç aralığı | 0–1999,9 μΩ (uzatılmış kablolarla en fazla 50 mΩ) |
| Çözünürlük | 0,01 μΩ (0–99,99 μΩ); 0,1 μΩ (100–1999,9 μΩ) |
| Doğruluk | ±(okumanın %0,5'i + 2 μΩ) |
| Açık Devre Gerilimi | ≥15 V DC |
| Test Süresi | 5 s–999 s ayarlanabilir, sürekli çıkış |
| Görüntüleme | 4,7 inç renkli LCD, yüksek parlaklık, güneş ışığında okunabilir |
| Operasyon | Dokunmatik tuş, Çince/İngilizce ikili dil |
| Veri Depolama | 1000 grup (zaman damgası, kimlik bilgisi ve test akımı ile birlikte) |
| Yazıcı | Entegre termal yazıcı (57 mm genişlik) |
| Arayüz | USB 2.0 (veri aktarımı) |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz ± 2 Hz, ≤ 500 W |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Boyutlar (L × W × H) | 320 × 290 × 260 mm |
| Ağırlık | ~8 kg |
| Kasa | Alüminyum alaşım, IP54 |
Uygulamalar
Temel Test Nesneleri
- Yüksek gerilim devre kesicileri : 220 kV, 500 kV ve 1000 kV SF6 devre kesicileri ile GIS entegre elektrikli cihazlar
- Değiştirme cihazları : Ana kontakların, baraların bağlantı noktalarının ve ayırıcı anahtarların temas direnci
- Kablo sistemleri : Yüksek akımlı kablo iletken direnci ve kaynaklı bağlantı direnci
- Topraklama anahtarları : Yüksek gerilim topraklama anahtarlarının döngü direnci doğrulaması
Tipik Kullanım Senaryoları
- Enerji şirketleri : Büyük kapasiteli ekipmanlarda trafo merkezleri önleyici bakımı ve arıza teşhisi
- Anahtar üreticileri : 220 kV+ seviyesinde devre kesiciler ve GIS cihazlarının fabrika kalite kontrolü ve tip testleri
- Enerji Santralleri : Jeneratör devre kesicisi ve ana bara temas direnci testi
- Endüstriyel işletmeler yüksek akımlı ekipman bakımı ve güvenlik denetimi
Avantajlar
En Son Standartlara Uyumluluk
Tam olarak karşılar DL/T 845.4-2004, IEC 62271-100, GB 50150-2016 → test sonuçları dünya çapında tanınan
300 A Gerçek DC Akım
300 A yüksek akım çıkışı, tam oksit filmi yakmayı sağlar aşırı oksitlenmiş kontaklar için; 100 A modellerine kıyasla daha doğru ve güvenilir ölçüm sonuçları sunar
Üç Kademeli Akım Seçilebilir
100 A/200 A/300 A üç kademeli çıkış, farklı ekipman kapasitelerine ve test gereksinimlerine uyarlanabilir; tek bir cihaz, birden fazla test cihazının yerini alır

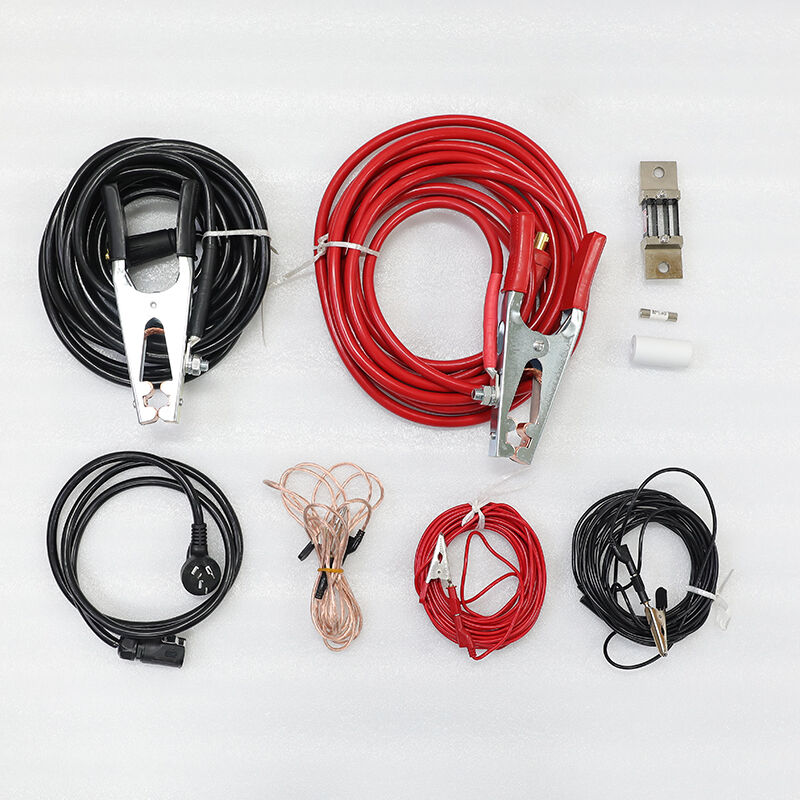

Dört Uçlu Bağlantı ile Kablo Hatası Ortadan Kalkar
Kelvin yöntemi, kablo direnci etkisini ortadan kaldırır → 50 m uzunluğundaki test kablolarıyla bile ölçümler kararlı ve tekrarlanabilirdir
Tümü Bir Arada Veri ve Rapor
Depolama, yazdırma, USB dışa aktarma ve tek tıklamayla raporlar → sahada belgelendirme işlemini kolaylaştırır
SSS
Soru: Neden 220 kV+ kesiciler 300 A test akımına ihtiyaç duyar?
220 kV ve üzeri yüksek gerilim kesicileri, daha büyük temas alanı ve daha kalın oksit tabakalara sahiptir. 100 A’lik akım, oksit katmanını tamamen delmek için yetersiz kalır ve bu da yanlış yüksek direnç okumalarına neden olur. 300 A’lik akım, ekipmanın gerçek işletme akımını taklit eder ve gerçek temas direncinin doğru ölçülmesini sağlar.
S: Çok düşük dirençleri (≤1 μΩ) ölçebilir mi?
Y: Evet. 0,01 μΩ çözünürlük ile ve 300 A akımı ile doğru şekilde ölçer 0,1–1 μΩ yüksek akımlı anahtarlama ekipmanlarında ve baraya bağlantı noktalarında temas direncini.
