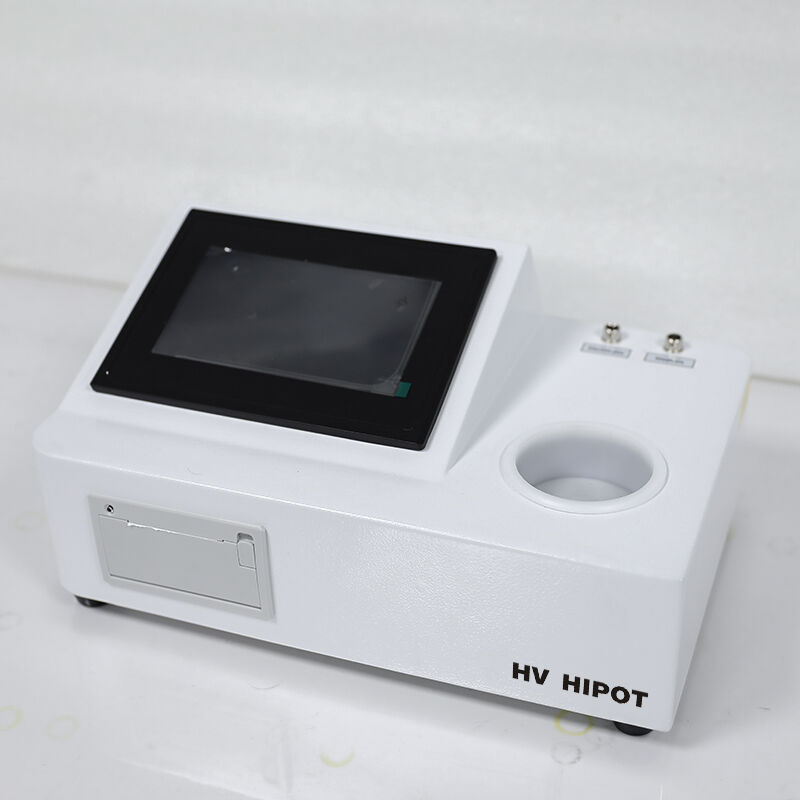

GDW-106G Tam Otomatik Yağ İz Nem Test Cihazı (Koulometrik Karl Fischer Yöntemi, 0,1 μg Çözünürlük)
GDW-106G Dijital Akıllı Tam Otomatik Yağ İz Nem Test Cihazı; coulometrik Karl Fischer teknolojisi, ARM+FPGA çift çekirdekli mimarisi ve çift kompanzasyon algoritması ile donatılmıştır; güç transformatörlerinin yalıtım yağında iz nem tespiti için kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDW-106G bir profesyonel sınıf, yüksek hassasiyetli tam otomatik yağ iz nem tespit cihazı iz nem tespiti için özel olarak tasarlanmıştır; yalıtım yağları, türbin yağları ve diğer petrol ürünleri için enerji sistemleri ile petrokimya endüstrisinde kullanılır tamamen uyumludur GB/T 7600-2014 , IEC 60814:1997 ve ASTM D6304-2020 uluslararası olarak kabul görmüş koulometrik Karl Fischer yöntemiyle uyumlu standartlar, iz su tayini için altın standarttır.
Cihaz, yenilikçi bir ARM+FPGA çift çekirdekli mimari yüksek hızlı veri toplama ve gerçek zamanlı sinyal işleme sağlar. Bunun 5 inç yüksek çözünürlüklü renkli dokunmatik ekranı sezgisel ve kolay kullanım imkânı sunar. Ayrıca 0,1 μg Ultra Yüksek Çözünürlük ve 2,4 mg/dakika maksimum elektroliz hızı ile hem yüksek doğruluk hem de hızlı ölçüm hızı sağlanır. Dahili çift telafi algoritması (boş akım telafisi + denge noktası kayması telafisi), çevresel etkileri etkili bir şekilde ortadan kaldırır ve kararlı ve güvenilir ölçüm sonuçları sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 7600-2014, IEC 60814:1997, ASTM D6304-2020, DL/T 429.8-2016 |
| Test Prensibi | Koulometrik Karl Fischer yöntemi |
| Kontrol Mimarisi | ARM + FPGA çift çekirdekli |
| Çalışma Modu | Tam otomatik tek tuşla test |
| Görüntüleme | 5 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Test parametreleri | |
| Ölçüm Aralığı | 0 μg ~ 100 mg |
| Çözünürlük | 0,1 μg |
| Ölçüm doğruluğu | ≤±2 μg (3~1000 μg); okumada ≤±0,2% (>1000 μg) |
| Tekrarlanabilirlik | ≤±0.5% |
| Test zamanı | örnek başına yaklaşık 3~5 dakika |
| Numune Tüketimi | test başına yaklaşık 1~2 g |
| Elektroliz Parametreleri | |
| Elektroliz Akımı | 0 ~ 400 mA otomatik izleme |
| Maksimum Elektroliz Hızı | 2,4 mg/dakika |
| Dengeleme Süresi | çalıştırıldıktan sonra ≤ 5 dakika |
| Telafi Fonksiyonları | |
| Boş Akım Telafisi | Evet |
| Denge Noktası Kayması Telafisi | Evet |
| Elektrot Arızası Tespiti | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤30W |
| Fiziksel parametreler | |
| Boyutlar | 330×240×160 mm (U×G×Y) |
| Ağırlık | ~6 kg (tüm bileşenleri dahil) |
| Kasa | Dayanıklı mühendislik plastiği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları trafo yağı, kesici yağı, kondansatör yağı, kablo yağı, türbin yağı
- Petrokimya endüstrisi yağları : Yağlayıcı yağ, hidrolik yağ, dişli yağı, yakıt yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo önleyici bakım, izole edici yağın düzenli testi, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalite kontrolü, vakumlu yağ filtreleme süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 7600-2014 Çin ulusal standardı, IEC 60814 uluslararası standardı ve ASTM D6304 Amerikan standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Endüstri Öncüsü Coulometrik Karl Fischer Teknolojisi
İz su tayini için altın standart, mutlak ölçüm yöntemi, reaktif kalibrasyonuna gerek yoktur → en yüksek doğruluk ve güvenilirliği sağlar
0,1 μg Ultra Yüksek Çözünürlük
0,1 μg kadar küçük iz su miktarlarını tespit eder, erken izolasyon bozulmasını doğru şekilde tanımlar → aşırı nem nedeniyle transformatör arızalarını önler
Çift Kompanzasyon Algoritması
Çevresel etkileri ve kayma hatalarını etkili bir şekilde ortadan kaldırır → farklı çalışma ortamlarında kararlı ve tutarlı test sonuçlarının alınmasını sağlar
Tek Tıkla Tam Otomatik İşlem
Dengeleme, elektroliz, titrasyon ve hesaplama dahil olmak üzere tüm test adımlarını otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
SSS
S: Nem tayini için kulometrik Karl Fischer yönteminin ilkesi nedir?
A: İlke, elektrolizin Faraday yasasına dayanır. İyot, elektrolitik hücrede elektrokimyasal olarak üretilir ve metanol ile piridin varlığında su ile kükürt dioksit ile Karl Fischer reaksiyonuna göre tepkimeye girer. Üretilen iyot miktarı, hücreden geçen elektrik miktarıyla orantılıdır. Çünkü 1 mol iyot, 1 mol su ile tepkimeye girer; bu nedenle örnek içindeki su içeriği tüketilen elektrik miktarından tam olarak hesaplanabilir. Bu, reaktif kalibrasyonu gerektirmeyen mutlak bir ölçüm yöntemidir.
S: Tipik bir testin tamamlanması ne kadar sürer?
A: Elektrolit dengesi, örnek enjeksiyonu, elektroliz ve sonuç hesaplamasını içeren tam bir test yaklaşık 3~5 dakika sürer; bu süre, örneğin nem içeriğine bağlıdır. Nem içeriği yaklaşık 20 ppm olan transformatör yağı için test süresi yaklaşık 3 dakikadır.
S: Elektrolit ne sıklıkla değiştirilmelidir?
A: Elektrolit yaklaşık 50~100 test veya normal kullanım koşullarında 1~2 ay. Renk koyu kahverengi olduğunda veya denge süresi çok uzun olduğunda değiştirilmelidir. Değiştirme işlemi basit ve hızlıdır.
S: Yağ dışındaki diğer örnek türlerini de test edebilir mi?
Y: Evet. İzole edici yağ ve yağlayıcı yağ gibi sıvı örneklerin yanı sıra GDW-106G, uygun aksesuarlarla katı ve gaz halindeki örnekleri de test edebilir. Katı örnekler için bir katı örnek öğütücü ve çözücüye; gaz örnekleri için ise bir gaz örnekleme cihazına ihtiyaç duyulur.
