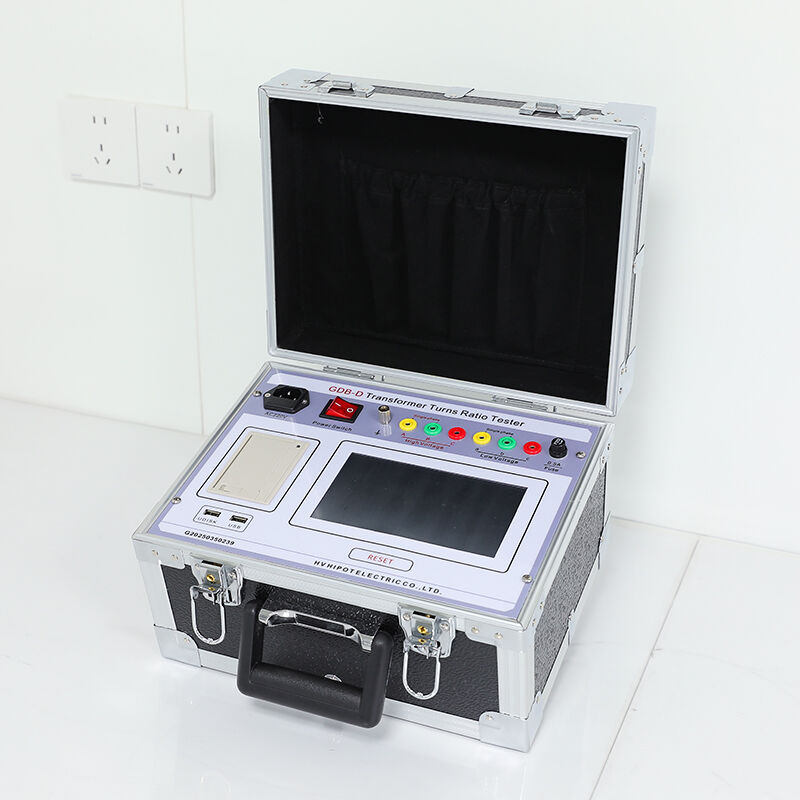

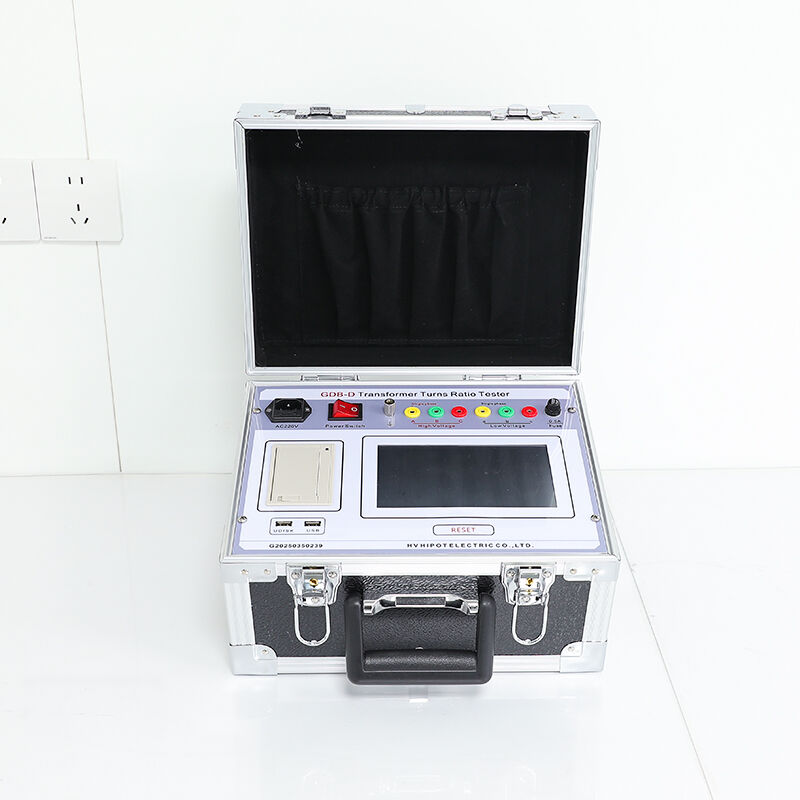

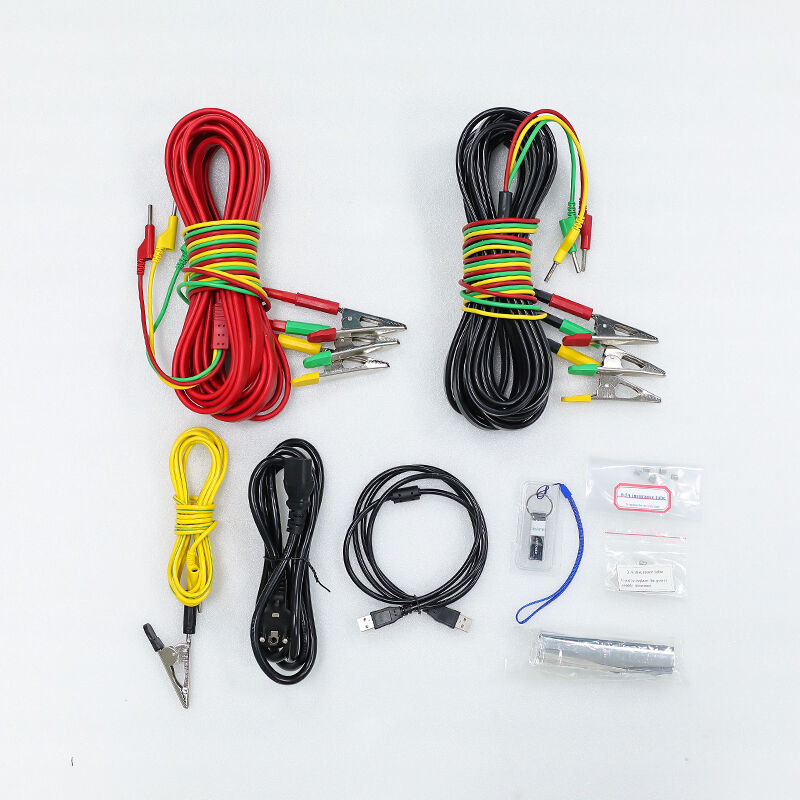

GDB-D Transformatör Sarım Oranı ve Vektör Grubu Test Cihazı
GDB-D Dijital Akıllı Temel Transformatör Sarım Oranı ve Vektör Grubu Test Cihazı (0,9-10000 Aralığı), ±%0,05 doğruluk, otomatik vektör grubu tanımlama, üç fazlı eşzamanlı örnekleme, yük altında kademe değiştirici test desteği; 10 kV-220 kV güç transformatörlerinin saha koşullarında testi için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDB-D bir yüksek hassasiyetli, maliyet etkin temel transformatör test cihazı güç transformatörlerinin dönüşüm oranını, vektör grubunu, kutuplanmayı ve faz açısı farkını hızlı ve doğru bir şekilde ölçmek üzere özel olarak tasarlanmıştır tamamen uyumludur DL/T 963-2005 , GB 50150-2016 ve IEC 60076-1:2022 standartlarına uygun olup, ileri düzey dijital sentezli üç fazlı güç kaynağı ve tamamen dijital örnekleme teknolojisi kullanarak şebeke harmonik girişimini ortadan kaldırır ve kararlı ve güvenilir test sonuçları sağlar.
Cihazın özellikleri şunlardır: tüm-Üssü Entegre Tasarım dahili üç fazlı test gücü kaynağına sahiptir; bu nedenle harici yardımcı ekipmana gerek yoktur. Donatılmıştır 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve sezgisel grafik arayüze sahip olup, üç fazlı sarım oranı, vektör grubu, kutupluluk ve faz açısı farkı dahil olmak üzere tüm test maddelerini tek seferde kablolama ile tamamlamanızı sağlar. Sarım oranı hatasını otomatik olarak hesaplayabilir ve standartlara göre geçti/kaldı kararını verebilir. dahili 7,4 V / 6 Ah lityum pil , harici güç kaynağı olmadan 4 saatten fazla süreyle sürekli çalışabildiği için saha testleri için idealdir. trafo fabrikası çıkış kontrolü, elektrik şirketlerinin saha bakımı, bağımsız test kuruluşlarının saha kabul testleri ve sanayi işletmelerinde trafo devreye alma testleri .
Özellikler
| Parametre | Özelliği |
|---|---|
| Sarım oranı testi | |
| Test aralığı | 0,9 – 10000 |
| Doğruluk | okuma değerinin ±%0,05’i ± 2 basamak (≤500), okuma değerinin ±%0,1’i ± 2 basamak (>500) |
| Çözünürlük | 0.0001 |
| Faz Açısı Testi | |
| Test aralığı | 0 – 360° |
| Doğruluk | ±0.1° |
| Çözünürlük | 0.01° |
| Vektör Grubu Testi | |
| Desteklenen Gruplar | Dyn11, Yyn0, Yd11, YNd11, Yy0, Dd0, Znyn11, vb. (tüm yaygın gruplar) |
| Polarite Testi | Evet (otomatik değerlendirme) |
| Faz Sırası Testi | Evet (otomatik tespit ve düzeltme) |
| Kör test fonksiyonu | Evet (plaka bilgisi gerekmez) |
| Yük Altında Priz Değiştirici Testi | |
| Maksimum Priz Sayısı | 99 priz |
| Sürekli test | Evet (priz değişimleri arasında deşarj yok) |
| Priz Konumu İzleme | Evet (otomatik tanımlama) |
| Genel parametreler | |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Veri Depolama | 500 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz + dahili 7,4 V / 6 Ah lityum pil |
| Batarya ömrü | 4 saatten fazla sürekli çalışma |
| Şarj süresi | ~3 saat (tam şarj) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, ters kutupluluk, yüksek-düşük gerilim ters bağlantı |
| Boyutlar (mm) | 320 × 240 × 150 (U × G × Y) |
| Ağırlık | ~3,5 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 963-2005, GB 50150-2016, IEC 60076-1:2022, GB/T 1094.1-2021 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV–220 kV yağlı tip güç transformatörleri (en fazla 120 MVA’ya kadar)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Özel transformatörler : doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri, Z-tipi topraklama transformatörleri
- Alet Transformatorları : akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Tek fazlı dönüşümçüler : direk montajlı transformatörler, aydınlatma transformatörleri
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri fabrika kabul testleri (FAT) – dağıtım transformatörleri
- Enerji şirketleri : trafo merkezlerindeki transformatörlerin sahada önleyici bakım testleri
- Bağımsız üçüncü parti test kurumları : sahada kabul ve uygunluk testleri
- Endüstriyel ve madencilik işletmeleri : transformatör devreye alma ve önleyici bakım
- Enerji Santralleri : jeneratör transformatörü ve yardımcı transformatör testleri
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 963-2005, GB 50150-2016 ve IEC 60076-1 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
Yüksek Hassasiyetli Ölçüm
±0,05% sarım oranı doğruluğu ve ±0,1° faz açısı doğruluğu → sargı deformasyonu, sargı arası kısa devreler ve anahtarlama anahtarı arızaları nedeniyle oluşan küçük sarım oranı hatalarını tespit eder
Otomatik Vektör Grubu Tanımlaması
Tüm yaygın transformatör vektör gruplarını otomatik olarak tanımlar → manuel değerlendirme hatalarını ortadan kaldırır, operatörün beceri gereksinimini azaltır
Üç Fazlı Senkron Test
Tek seferde bağlantı kurularak tüm üç fazlı testler 10 saniyede tamamlanır → geleneksel tek fazlı test cihazlarına kıyasla test verimliliğini %70 oranında artırır
Yük Altında Kademe Değiştirici Test Desteği
Boşalmadan tüm kademelerin sürekli testi → yük altında priz değiştiren transformatörlerin test verimliliğini büyük ölçüde artırır
Taşınabilir ve uzun pil ömrü
4 saatlik pil ömrüne sahip 3,5 kg ağırlığında ultra hafif tasarım → dar alanlarda ve uzak bölgelerde taşınması ve kullanılması kolaydır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + yüksek-düşük gerilim ters bağlantı koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Yüksek maliyet etkinliği
Giriş seviyesi fiyatla mükemmel performans → küçük ve orta ölçekli işletmeler ile temel test ekipleri için idealdir
SSS
S: GDB-D hangi vektör gruplarını destekler?
Y: Dyn11, Yyn0, Yd11, YNd11, Yy0, Dd0, Znyn11 vb. gibi tüm yaygın transformatör vektör gruplarını destekler. Vektör grubunu manuel ayar yapmadan otomatik olarak tanımlayabilir.
S: Yük altında kademe değiştirici transformatörleri test edebilir mi?
A: Evet. Yük altında kademe değiştirme transformatörlerinin tüm kademesinde sürekli testi destekler. Transformatörü boşaltmadan doğrudan kademe değiştirebilirsiniz; bu da test verimliliğini büyük ölçüde artırır.
S: Test hızı nedir?
Y: Üç fazlı bir testi tamamlamak ≤10 saniye sürer ve tek fazlı bir testi tamamlamak ≤3 saniye sürer; bu, geleneksel tek fazlı test cihazlarına göre %70 daha hızlıdır.
