GDB-H Taşınabilir Transformatör Sarım Oranı Test Cihazı
GDB-H Dijital Akıllı Taşınabilir Tam Otomatik Transformatör Sarım Oranı ve Vektör Grubu Test Cihazı (0,8-10000 Aralığı), ±%0,05 doğruluk, tam kör test fonksiyonu, altıgen vektör gösterimi, üç fazlı eşzamanlı test, dahili 800-testlik pil; saha koşullarında güç incelemesi ve acil onarım işlemleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDB-H bir aşırı taşınabilir, sahaya özel olarak optimize edilmiş el tipi transformatör test cihazı güç transformatörlerinin hızlı ve doğru saha muayenesi ile acil onarımları için özel olarak tasarlanmıştır tamamen uyumludur DL/T 963-2005 , GB 50150-2016 ve IEC 60076-1:2022 standartlarına uygun olup, ileri düzey dijital sentezli üç fazlı güç kaynağı ve tamamen dijital örnekleme teknolojisi kullanarak şebeke harmonik girişimini ortadan kaldırır ve kararlı ve güvenilir test sonuçları sağlar.

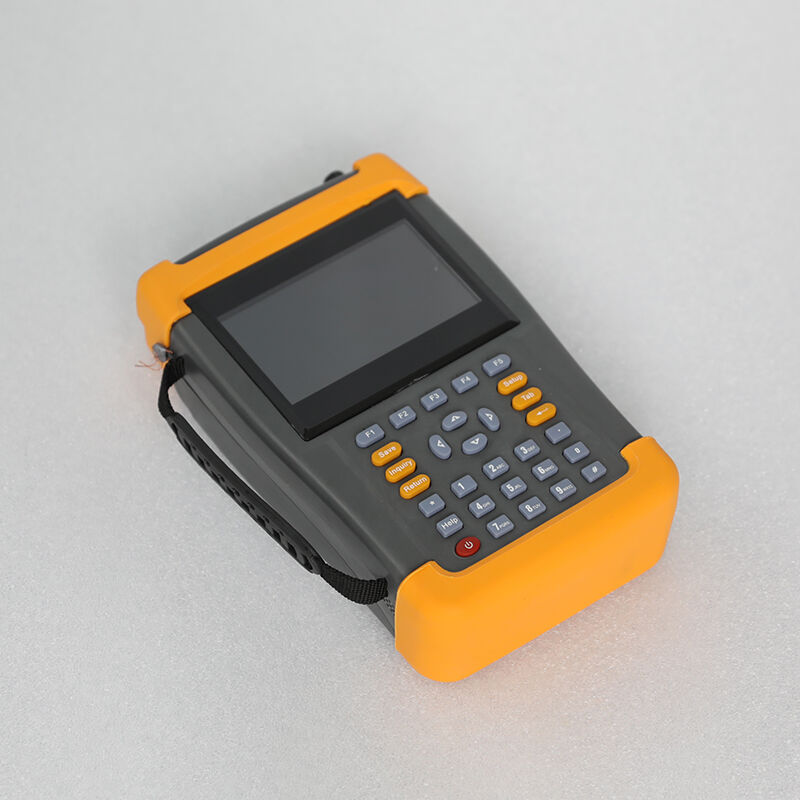

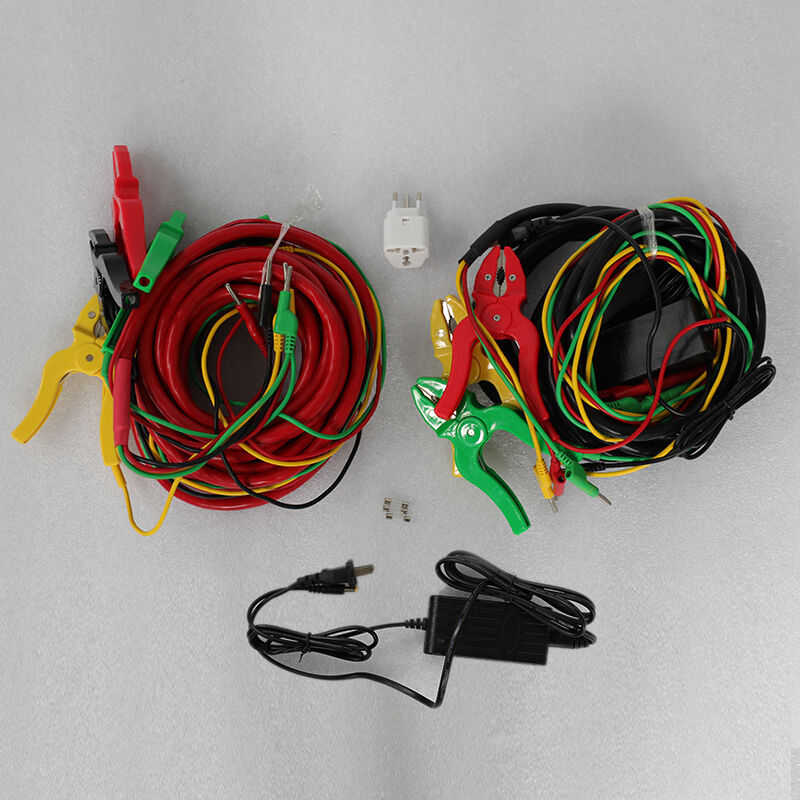

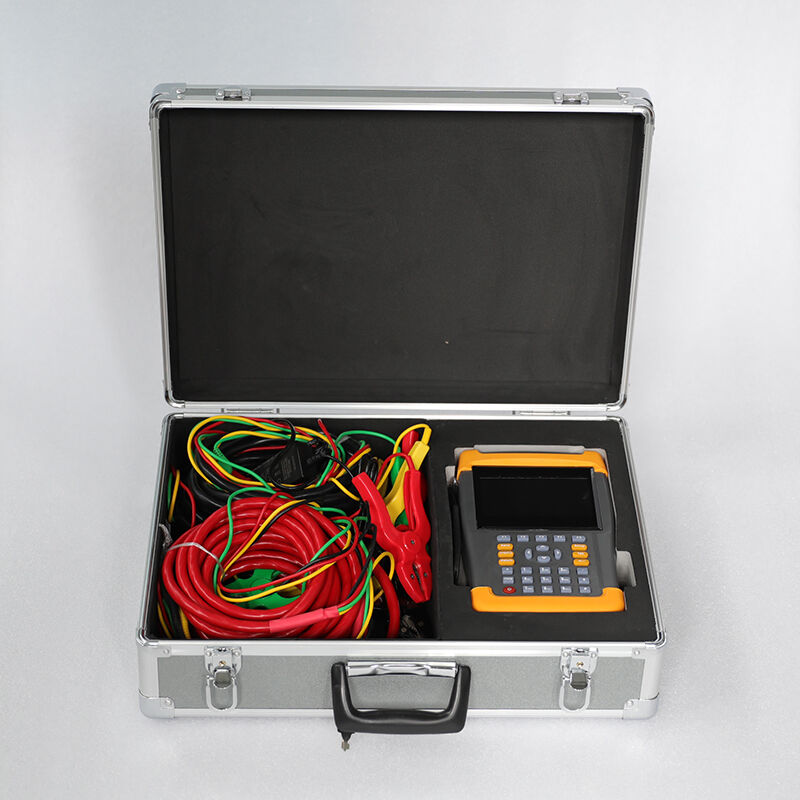

Cihazın özellikleri şunlardır: ergonomik El Tipi Tasarım sadece 1,3 kg ağırlığında olup, dar alanlarda ve yüksek rakımlı ortamlarda bile tek elle kullanımını destekler. Sektörde lider konumundaki tam kör test fonksiyonu trafo plakası bilgilerine veya manuel bağlantı seçimi yapılmadan sarım oranı ve vektör grubu ölçümü yapılmasını sağlar. Cihaz, 5,6 inç yüksek parlaklıkta HD renkli ekranla ve sezgisel grafik arayüzle donatılmıştır; test sonuçlarını hem dijital hem de altıgen vektör formatında göstererek anlaşılır bir değerlendirme imkânı sunar. Cihazda entegre 7,4 V / 5 Ah yüksek kapasiteli lityum pil bulunur; tek şarjla 800’den fazla ardışık test yapabilmesi, cihazın tüm gün süren açık alan operasyonları için ideal olmasını sağlar. Özellikle elektrik şirketlerinin saha denetimleri, acil onarımlar, trafo fabrikalarının sevkiyat öncesi rastgele kontrolleri, üçüncü taraf test kuruluşlarının saha kabul testleri ve sanayi işletmelerinin trafo devreye alma testleri .
Özellikler
| Parametre | Özelliği |
|---|---|
| Sarım oranı testi | |
| Test aralığı | 0,8 – 10000 |
| Doğruluk | okuma değerinin ±%0,05’i ± 2 basamak (≤500), okuma değerinin ±%0,1’i ± 2 basamak (>500) |
| Çözünürlük | 0.0001 |
| Faz Açısı Testi | |
| Test aralığı | 0 – 360° |
| Doğruluk | ±0.1° |
| Çözünürlük | 0.01° |
| Vektör Grubu Testi | |
| Desteklenen Gruplar | Dyn11, Yyn0, Yd11, YNd11, Yy0, Dd0, Znyn11, vb. (tüm yaygın gruplar) |
| Tam Körlük Testi | Evet (plaka bilgisi gerekmez) |
| Altıgen Vektör Gösterimi | Evet |
| Polarite Testi | Evet (otomatik değerlendirme) |
| Faz Sırası Testi | Evet (otomatik tespit ve düzeltme) |
| Yük Altında Priz Değiştirici Testi | |
| Maksimum Priz Sayısı | 99 priz |
| Sürekli test | Evet (priz değişimleri arasında deşarj yok) |
| Priz Konumu İzleme | Evet (otomatik tanımlama) |
| Çift Ölçüm Modu | |
| Sarım Oranı Ölçümü | Evet |
| Çalışma Gerilimi Oranı Ölçümü | Evet |
| Genel parametreler | |
| Görüntüleme | 5,6 inç yüksek parlaklıkta HD renkli ekranla |
| Veri Depolama | 500 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | Entegre 7,4 V / 5 Ah lityum pil + AC 220 V ± %10, 50 Hz şarj cihazı |
| Batarya ömrü | 800’den fazla ardışık test |
| Şarj süresi | ~3 saat (tam şarj) |
| Koruma fonksiyonları | Çıkış kısa devresi, aşırı gerilim, aşırı akım, ters kutupluluk, yüksek-düşük gerilim ters bağlantısı |
| Boyutlar (mm) | 246×156×62 (U×G×Y) |
| Ağırlık | ~1,3 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 963-2005, GB 50150-2016, IEC 60076-1:2022, GB/T 1094.1-2021 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV–220 kV yağlı tip güç transformatörleri (en fazla 120 MVA’ya kadar)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Özel transformatörler : Z-tipi topraklama transformatörleri, doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri
- Alet Transformatorları : akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Tek fazlı dönüşümçüler : Direk üstü transformatörler, aydınlatma transformatörleri, dağıtım transformatörleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerindeki transformatörlerin günlük saha denetimi
- Acil onarım ekipleri : Transformatör arızaları sonrasında hızlı arıza teşhisi
- Trafo imalat tesisleri çıkış noktası kontrolü ve sahada devreye alma
- Bağımsız üçüncü parti test kurumları : sahada kabul ve uygunluk testleri
- Endüstriyel ve madencilik işletmeleri trafo rutin muayenesi ve bakımı
- Enerji Santralleri jeneratör trafosu ve yardımcı trafonun muayenesi
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 963-2005, GB 50150-2016 ve IEC 60076-1 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
Sektörde Öncü Tam Kör Test İşlevi
Trafo plakası bilgilerine veya manuel bağlantı seçimi gereksinimine gerek yoktur → i̇nsani hataları ortadan kaldırır, operatör beceri gereksinimlerini azaltır
1,3 kg’lık Ultra Hafif Taşınabilir Tasarım
Tek elle kullanım, bir alet çantasına sığar → yüksek rakımlı işlemler ve dar alanlarda test için idealdir
800 Test Ultra Uzun Pil Ömrü
Tek şarj, sahada 3-5 gün sürecek çalışmayı destekler → harici güç kaynağına gerek yoktur; uzak bölgeler için mükemmeldir
Altıgen Vektör Sezgisel Ekran
Test sonuçları hem dijital hem de vektör formatında görüntülenir → anlaşılması kolaydır; profesyonel bilgi gerekmez
Çift Ölçüm Modu
Dönüş oranı ve çalışma gerilimi oranı ölçümünü destekler → trafoyun gerçek çalışma koşullarını daha doğru şekilde yansıtır
Dayanıklı Titreşim Karşıtı Tasarım
Şok emici kauçuk kaplama ve yüksek güvenilirlikli konektörler → zorlu saha ortamlarına ve taşıma titreşimlerine dayanır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + yüksek-düşük gerilim ters bağlantı koruması → operatörler ve test ekipmanları için maksimum güvenlik
SSS
S: Tam kör test fonksiyonu nedir?
Y: Tam kör test fonksiyonu, cihazın bir transformatörün sarım oranı ve vektör grubunu ölçmesini sağlar herhangi bir plaka bilgisi veya manuel bağlantı seçimi olmadan . Cihaz, transformatörün bağlantı biçimini ve vektör grubunu otomatik olarak tanımlar; bu özellik, eski, işaretsiz veya hasar görmüş transformatörlerin test edilmesi açısından son derece faydalıdır.
Q: Pil ömrü ne kadardır?
Y: Dahili 7,4 V / 5 Ah lityum pil, tek şarjla 800’den fazla ardışık test yapabilir , bu da sahada 3-5 günlük çalışma için yeterlidir. Şarj süresi yaklaşık 3 saattir.
S: Z-tipi topraklama transformatörleri gibi özel transformatörleri de test edebilir mi?
A: Evet. Z-tipi topraklama transformatörleri, doğrultucu transformatörleri, fırın transformatörleri ve traksiyon transformatörleri de dahil olmak üzere tüm yaygın transformatör tiplerini destekler.
S: Yük altında kademe değiştirici testini destekler mi?
A: Evet. Yük altında kademe değiştirme transformatörlerinin tüm kademesinde sürekli testi destekler. Transformatörü boşaltmadan doğrudan kademe değiştirebilirsiniz; bu da test verimliliğini büyük ölçüde artırır.
