GDBT-40000 kVA/145 kV Trafo Komple Test Sistemi
GDBT-40000kVA/145kV Dijital Akıllı Trafo Komple Test Sistemi (40000kVA, 0-145kV AC), 14400kVar Kompanzasyon Kondansatör Bankası, 0,1 sınıfı Güç Analizörü, PLC+Endüstriyel Bilgisayar Kontrolü, Otomatik Test Prosedürü; Güç Transformatörleri, Dağıtım Transformatörleri ve Özel Transformatörler için Rutin ve Tip Testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDBT-40000 kVA/145 kV bir profesyonel, fabrika sınıfı tam entegre transformatör test sistemi 110kV/145kV güç transformatörleri, dağıtım transformatörleri ve özel transformatörler için rutin ve tip testlerine özel olarak tasarlanmıştır . En son IEC 60076 serisi ve GB/T 1094 serisi standartları; tüm gerekli test fonksiyonlarını tek bir sistemde birleştirerek çoklu bağlantı işlemlerini ortadan kaldırır ve test verimliliğini artırır.

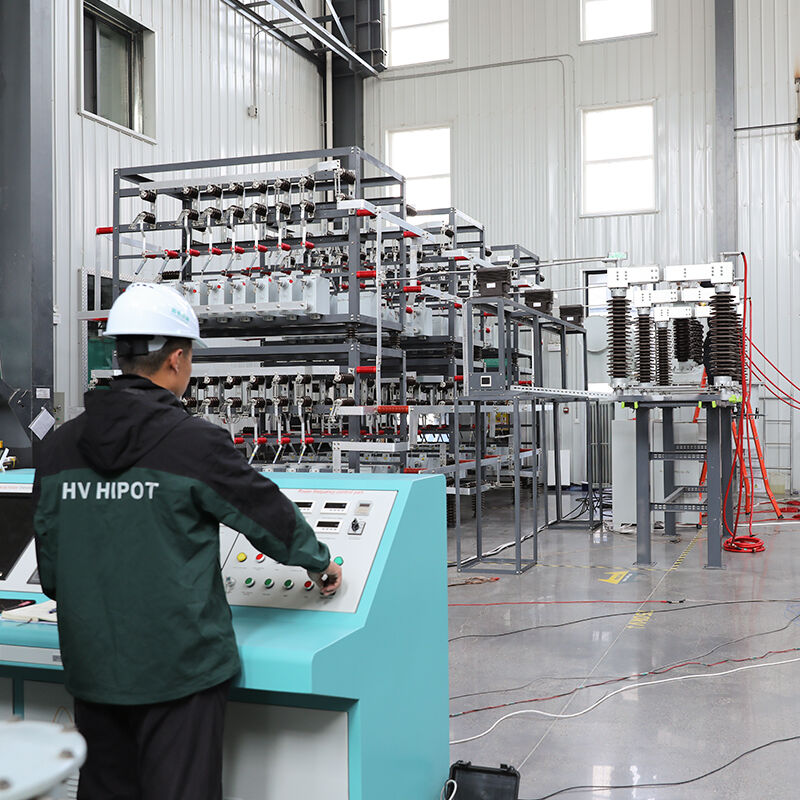

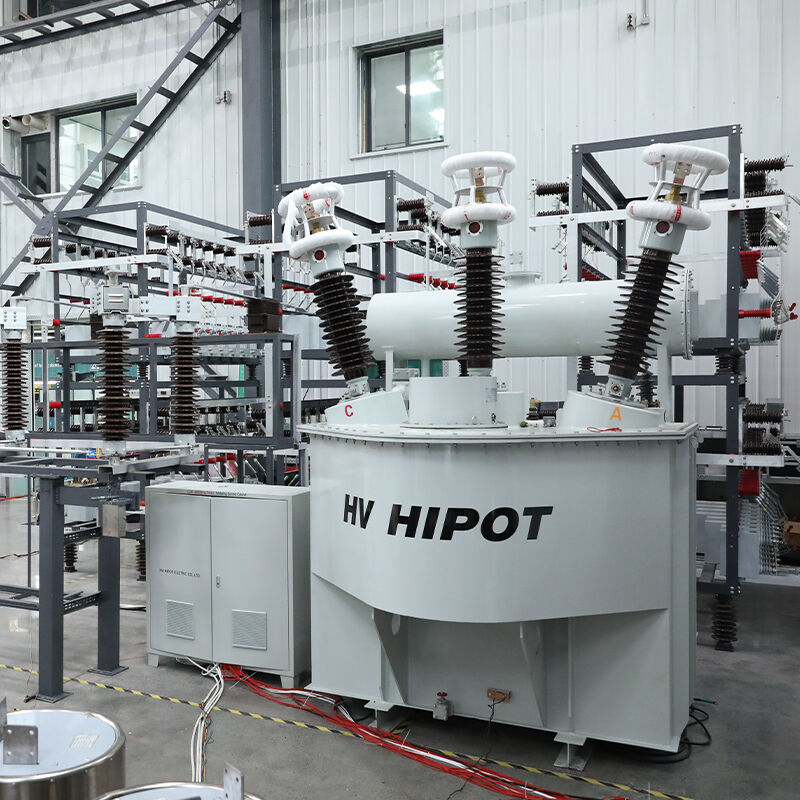

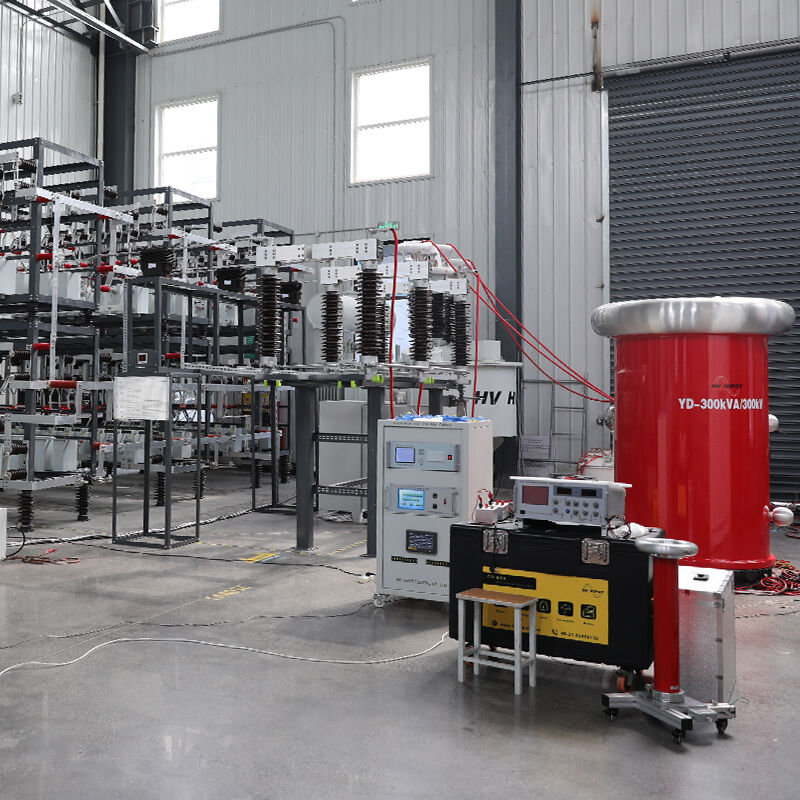

Sistem şunlardan oluşur: ana kontrol konsolu (PLC, endüstriyel bilgisayar ve 0,1 sınıfı güç analizörü ile) , mobil sarım oranı ve doğru akım direnci test ünitesi , 145kV çalışma frekansı test transformatörü , değişken frekanslı jeneratör seti , voltaj düzenleyicisi , 14400 kVar kompanzasyon kondansatör bankası (6 bağlantı modu) , yüksek hassasiyetli ölçüm transformatör grubu ve yardımcı güç panosu . Bir ile donatılmış 10,1 inç endüstriyel dokunmatik ekran ve özel Windows tabanlı test yazılımı , tam otomatik test prosedürlerini destekler: tüm test maddelerinin tek tıkla tamamlanması, otomatik veri toplama, hesaplama, sonuç değerlendirmesi ve standartlaştırılmış PDF rapor oluşturma. İle kapsamlı güvenlik koruması aşırı gerilim, aşırı akım, kısa devre, acil durdurma ve kilitlenme koruması dahil olmak üzere; transformatör üretim tesislerinde ve üçüncü parti test laboratuvarlarında güvenli ve güvenilir çalışmayı sağlar. İdealdir fabrika kabul testleri (FAT), tip testleri, saha devreye alma testleri ve önleyici bakım testleri için 145 kV’ye kadar ve 40000 kVA’ya kadar transformatörler için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Anma Test Kapasitesi | 40000KVA'ya kadar |
| Güç frekansına dayanıklı gerilim | 0–145 kV AC (Etkin Değer) (3 kademe: 35 kV, 150 kV, 300 kV) |
| Endükleme Gerilimi Testi | 0–200 kV AC (Etkin Değer), 50–200 Hz |
| Telafi Sistemi | toplam 14400 kVar kapasite, 6 bağlantı modu (yıldız/üçgen seri/paralel) |
| Test maddeleri | Sarım Oranı ve Vektör Grubu, Sarımların DC Direnci, Boşta Kayıp ve Akım, Yük Altında Kayıp ve Empedans Gerilimi, Frekans Dayanım Gerilimi, Endükleme Gerilimi Testi, Sıcaklık Yükselmesi Testi, İzolasyon Direnci, Sıfır İzdüşüm Empedans Testi |
| Opsiyonel Test Öğeleri | Kısmi Deşarj Testi, Dielektrik Kayıp ve Kapasite Testi, Sargı Şekil Değişimi Testi, Yük Altında Ayarlanabilir Primer Sargı Testi, Yağ DGA Testi |
| Gerilim ölçüm doğruluğu | ±0.1% |
| Akım Ölçüm Doğruluğu | ±0.1% |
| Aktif Güç Ölçüm Doğruluğu | ±0,2 % (0,1 ≤ cosφ ≤ 1) |
| Sarım Oranı Ölçüm Doğruluğu | ±0,05 % (0,8–10000 aralığında) |
| DC Direnç Ölçüm Doğruluğu | ±0,05% (1 μΩ–20 kΩ aralığında) |
| Kontrol Sistemi | PLC + Endüstriyel bilgisayar + 10,1 inçlik endüstriyel dokunmatik ekran |
| İşlem Modları | Otomatik mod, Manuel mod, Yarı otomatik mod |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF/Excel raporu oluşturma, barkod tarama desteği |
| İletişim arayüzü | RS485, USB, Ethernet |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama algılama, kilitli bağlantı (interlock), otomatik deşarj |
| Güç Kaynağı | 3 fazlı 380 V ± %10, 50 Hz, 100 kVA |
| Ana Konsol Boyutları (mm) | 2400(U)×1200(G)×1500(Y) |
| Yüksek Gerilim Panosu Boyutları (mm) | 2000(U)×1000(G)×2500(Y) |
| Kompanzasyon Panosunun Boyutları (mm) | 3×2000(U)×1000(G)×2500(Y) |
| Toplam Ağırlık | ~5000 kg |
| Çalışma sıcaklığı | -5 ℃ ~ +40 ℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 60076-1:2022, IEC 60076-3:2018, IEC 60076-10:2022, GB/T 1094.1-2021, GB/T 1094.3-2017, DL/T 846.3-2004, GB 20052-2020 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 110 kV/145 kV yağlı tip güç transformatörleri (en fazla 40000 kVA)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Özel transformatörler : doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri, reaktör transformatörleri
- Alet Transformatorları akım transformatörleri (CT) ve gerilim transformatörleri (VT), 145 kV’e kadar
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri fabrika kabul testleri (FAT) ve tip testleri
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Araştırma kurumları için oldukça uygundur transformatör performansı üzerine araştırma ve geliştirme
- Madencilik ve endüstriyel işletmeler transformatör denetimi ve bakımı
Avantajlar
Tek Çatı Altında Test Çözümü
Tek seferlik kablolama, tüm rutin ve tip testlerini tamamlar → test verimliliğini %70 artırır, iş gücü maliyetini ve insan hatasını azaltır
En son uluslararası standartlara uyum
IEC 60076, GB/T 1094 ve GB 20052 standartlarını tam olarak karşılar → test raporları küresel düzeyde tanınmaktadır
Yüksek Hassasiyetli Enerji Verimliliği Testi
otomatik sıcaklık düzeltmeli 0,1 sınıfı güç analizörü → enerji verimliliği ölçümünün doğruluğunu sağlar; küresel enerji verimliliği düzenlemelerini karşılar
14400 kVar Büyük Kapasiteli Kompanzasyon
kompanzasyon kondansatörlerinin 6 bağlantı modu → 40000 kVA'lık büyük transformatörlerin yük testlerini kolayca gerçekleştirir
Tam Otomatik Çalışma
PLC + bilgisayar çift kontrolü, tek tuşla test yürütme → operatörün beceri gereksinimlerini azaltır; test tutarlılığını ve güvenilirliğini artırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik deşarj + kilitleme koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Modüler ve Genişletilebilir Tasarım
Kısmi deşarj, sargı deformasyonu ve diğer test fonksiyonlarına yönelik ileride yapılacak yükseltmeleri destekler → yatırımı korur; gelecekteki test gereksinimlerine uyar
Kanıtlanmış Sahada Performansı
Başarıyla Avrupa, Güneydoğu Asya ve diğer bölgelere ihracat edilmiştir; dünya çapında transformatör üreticileri tarafından yaygın olarak kullanılmaktadır → güvenilir ve güvenilir performans
SSS
S: GDBT-40000kVA/145kV cihazı hangi tipteki transformatörleri test edebilir?
Y: Şu çekirdekleri test edebilir: kapasitesi ≤40000 kVA olan tüm 110 kV/145 kV ve altı gerilim seviyesindeki transformatörler , bunlar arasında yağlı güç transformatörleri, kuru tip dağıtım transformatörleri, doğrultucu transformatörleri, fırın transformatörleri, traksiyon transformatörleri ve ölçüm transformatörleri yer alır.
S: Bu sistem ile geleneksel bölünmüş test ekipmanları arasındaki fark nedir?
Y: Geleneksel bölünmüş ekipmanlar, farklı test maddeleri için çoklu kablolama işlemlerini gerektirir; bu da zaman alıcıdır ve insan hatasına açık olur. Bu sistem tüm test maddelerini tek bir kablolama ile tamamlar , tam otomatik test prosedürleri kullanır, test verimliliğini %70 artırır, veri doğruluğunu sağlar ve otomatik olarak standartlaştırılmış test raporları oluşturur.
S: Transformatörler için enerji verimliliği test gereksinimlerini karşılar mı?
Y: Evet. Bir 0,1 sınıfı yüksek hassasiyetli güç analizörü ve IEC 60076-1 ve GB 20052-2020 standartlarına göre yük kaybı için otomatik sıcaklık düzeltmesini destekler; bu da enerji verimliliği ölçümünün doğruluğunu sağlar ve küresel enerji verimliliği düzenlemelerine uyumunu garanti eder.
S: Daha sonra ek test fonksiyonlarıyla yükseltilebilir mi?
Y: Evet. Sistem, modüler Tasarım ve kısmi deşarj testi, dielektrik kayıp testi, sargı deformasyonu testi, yük altında ayarlanabilir primer sargı testi ve yağda çözünmüş gaz analizi gibi isteğe bağlı test fonksiyonlarıyla herhangi bir zamanda yükseltilebilir.
S: Hangi güvenlik koruma fonksiyonlarına sahiptir?
Y: Aşırı gerilim koruması, aşırı akım koruması, kısa devre koruması, mekanik (kablo ile bağlantılı) acil durdurma, topraklama tespiti, kabinet kapısı kilitleme sistemi, yüksek gerilimli bölge kilitleme sistemi ve test tamamlandıktan sonra arta kalan gerilimin otomatik boşaltılması dahil olmak üzere kapsamlı güvenlik koruma fonksiyonlarına sahiptir.
