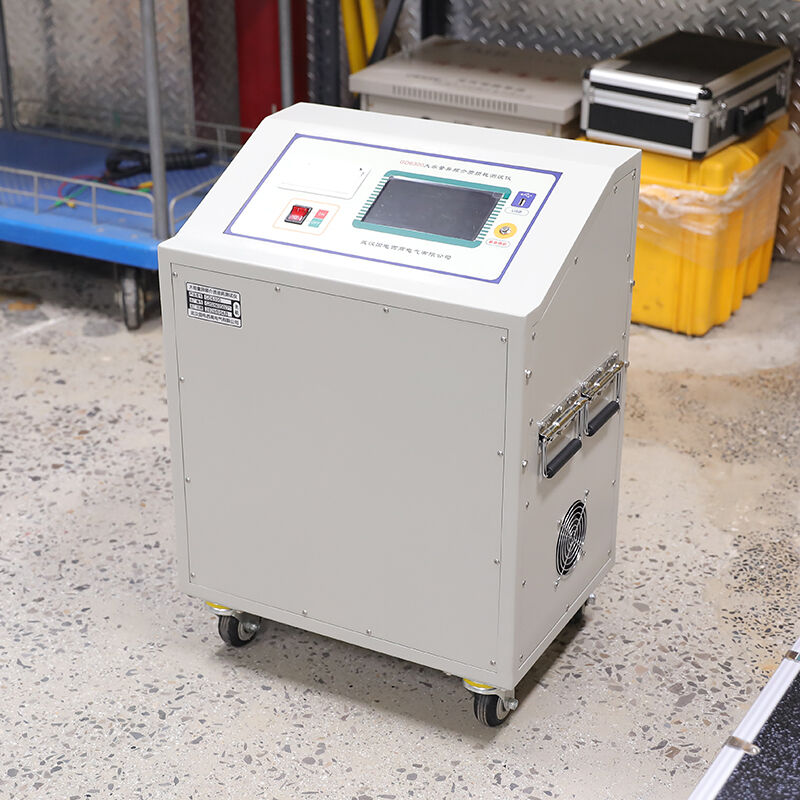

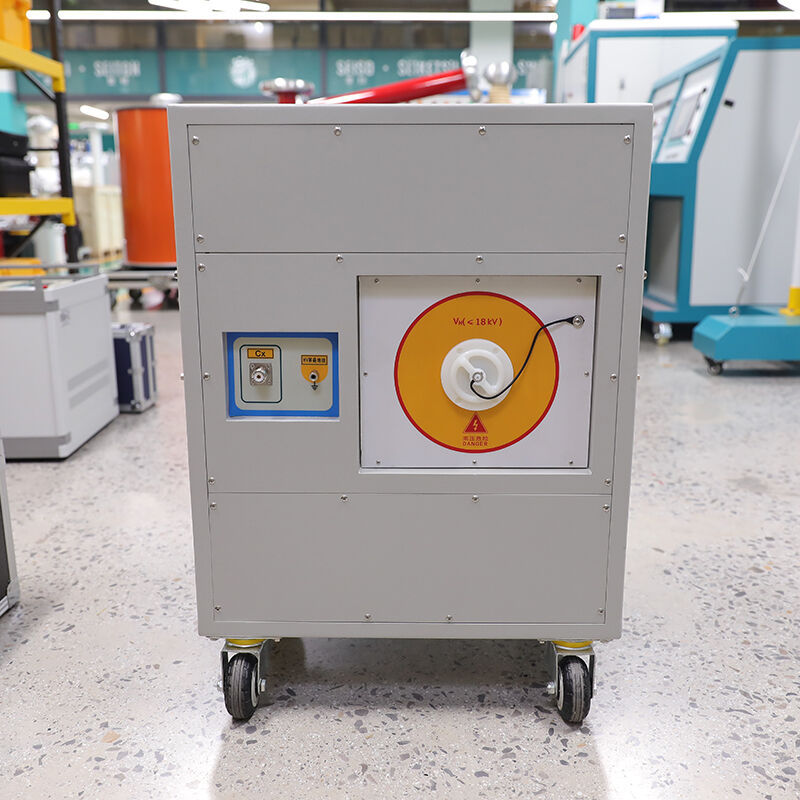

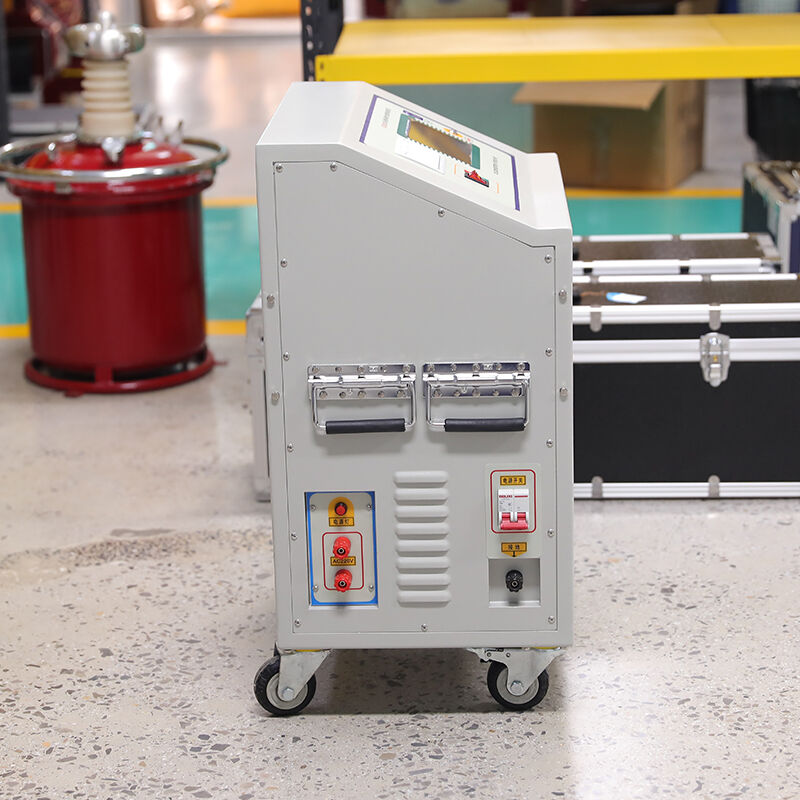

GD6300 Yüksek Kapasiteli Değişken Frekanslı Dielektrik Kayıp Test Cihazı
GD6300 Dijital Akıllı Yüksek Kapasiteli Değişken Frekanslı Dielektrik Kayıp Test Cihazı (0,5-18 kV Çıkış, 5000 VA Kapasite), 45/50/55 Hz Girişim Önleme Teknolojisi, Entegre SF6 Standart Kapasitör, Çoklu Test Modları; GIS, Uzun XLPE Kablolar, Büyük Kapasitör Bankaları ve Güç Transformatörleri Buşinglerinin İzolasyon Testi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GD6300 bir profesyonel, yüksek güçlü dielektrik kayıp test cihazı büyük kapasiteli kondansatörel yüksek gerilimli güç ekipmanlarının yalıtım durumunu değerlendirmek amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 474.3-2018 ve IEC 60247:2004 standartlara uygun olarak, GIS ve uzun kablolar gibi büyük kapasiteli test nesneleri için yetersiz test kapasitesi sorununu çözmek üzere 5000 VA’lık yüksek güçlü değişken frekanslı güç kaynağı ve tam dijital örnekleme teknolojisi kullanmaktadır.
Cihazın özellikleri şunlardır: entegre Tümü-Bir-Arada Tasarım yüksek güçlü değişken frekanslı güç kaynağı, yükseltici transformatör ve dahilinde SF6 yüksek kararlılık standart kondansatörü (sıcaklık katsayısı <1 ppm/℃), harici standart kapasitörler ve güç kaynaklarına olan ihtiyacı ortadan kaldırır. Bir 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve kullanıcı dostu grafik arayüze sahiptir; ileri bağlantı, ters bağlantı, CVT kendinden uyarılma, harici gerilim uygulama, GST ve UST olmak üzere altı test modunu destekler. Dielektrik kayıp faktörü (tanδ), kapasite (Cx), güç faktörü (PF) ve eşdeğer direnç (R) değerlerini otomatik olarak ölçebilir ve standartlaştırılmış test raporları oluşturabilir. Kapsamlı güvenlik koruması ve taşınabilir tasarım ile hem saha testleri hem de laboratuvar kullanımına uygundur. Özellikle fabrika kabul testleri, saha devreye alma testleri ve önleyici bakım testleri gIS sistemleri, uzun XLPE kablolar, büyük kapasitör bankaları, güç transformatörleri, izolatörler, ölçü transformatörleri, CVT’ler ve aşırı gerilim sınırlayıcıları için idealdir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Yüksek Gerilim Çıkışı | 0,5 kV – 18 kV AC (etkin değer), sürekli ayarlanabilir, 0,1 kV adımlarla |
| Nominal çıkış kapasitesi | 5000VA |
| Maksimum çıkış akımı | 500 mA @ 10 kV, 278 mA @ 18 kV |
| Test Frekansları | 45 Hz, 50 Hz, 55 Hz (otomatik çift frekans sentezi) |
| Frekans doğruluğu | ±0,01 Hz |
| Çıkış dalga formu bozulması | %1’den az (Toplam Harmonik Distorsiyon - THD) |
| Dielektrik Kayıp (tanδ) Doğruluğu | ±(Okumanın %1,0’u + %0,04) |
| Kapasitans (Cx) Doğruluğu | ±(Okumanın %1,0’u + 1,0 pF) |
| Ölçüm Aralığı | tanδ: 0 – 100% Cx: 15 pF – 500 nF (5 kV), 15 pF – 160 nF (10 kV), 15 pF – 55 nF (18 kV) |
| Çözünürlük | tanδ: %0,001, Cx: 0,001 pF |
| Entegre Standart Kapasitör | SF6 gazı ile yalıtılmış, 100 pF, sıcaklık katsayısı <1 ppm/℃, kararlılık <%0,01/yıl |
| Test Modları | İleri bağlantı, Geri bağlantı, CVT kendi kendine uyarma, Dış gerilim, GST, UST, İç standart, Dış standart |
| Görüntüleme | 7 inç yüksek çözünürlüklü renkli dokunmatik ekran |
| Veri Depolama | 200 grup (zaman damgası ile, kesinti koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz (jeneratör ile besleme desteği vardır) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, otomatik deşarj, topraklama tespiti, giriş gerilimi dalgalanması koruması |
| Boyutlar (mm) | 460×335×340 (U×G×Y) |
| Ağırlık | ~28 kg |
| Çalışma sıcaklığı | -15℃ ~ +40℃ |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 474.3-2018, IEC 60247:2004, GB/T 5654-2007, IEC 60076-1:2022 |
Uygulamalar
Temel Test Nesneleri
- Gis gaz yalıtımlı anahtarlama cihazı : 10 kV–220 kV GIS ve HGIS ekipmanları
- Uzun mesafeli XLPE güç kabloları : 10 kV/35 kV XLPE güç kabloları (en fazla 5 km)
- Büyük kapasiteli kondansatör bankaları : Paralel kondansatör bankaları, seri kondansatör bankaları
- Büyük kapasiteli transformatör buşingleri : 110 kV–220 kV yağlı kağıt buşingler ve epoksi reçine buşingler
- Kondansatörlü Gerilim Dönüşüm Cihazları (CVT) c1 ve C2 kapasitesi ile tanδ testi (kendi kendine uyarılma yöntemi)
- Alet Transformatorları : akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Şimşek Akımı Sürücüleri metal oksit aşırı gerilim sınırlayıcılar
- Güç transformatörleri sargı dielektrik kayıp ve kapasite testi
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezleri GIS sistemleri ve uzun kabloların saha devreye alma ve önleyici bakım testleri
- Trafo imalat tesisleri büyük transformatörler ve izolatörlerin fabrika kabul testleri (FAT)
- GIS üretim tesisleri gIS ekipmanlarının fabrika tip testleri ve sevk kalite kontrolü
- Bağımsız üçüncü parti test kurumları büyük güç ekipmanlarının uygunluk testleri ve sertifikalandırılması
- Enerji Santralleri jeneratör trafo ve yardımcı ekipman izolasyon testleri
- Madencilik ve endüstriyel işletmeler yüksek gerilim ekipmanlarının muayenesi ve bakımı
Avantajlar
Uluslararası standartlara uygunluk
DL/T 474.3-2018, IEC 60247:2004 ve GB/T 5654-2007 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
5000 VA Yüksek Kapasiteli Çıkış
Büyük kapasitif test nesneleri için yetersiz test kapasitesi sorununu çözer → normal dielektrik kayıp test cihazları tarafından test edilemeyen GIS sistemleri, uzun kablolar ve büyük kondansatör bankaları test edilebilir
18 kV Yüksek Gerilim Çıkışı
Çoğu 110 kV-220 kV güç ekipmanının test gerilimi gereksinimlerini karşılar → tek bir cihaz, birden fazla gerilim seviyesinin test ihtiyaçlarını karşılar
Değişken frekanslı gürültüye karşı koruma teknolojisi kullanır
50 Hz şebeke frekansı girişimini etkili bir şekilde ortadan kaldırır → kuvvetli elektromanyetik ortamlarda bile güvenilir test sonuçları elde edilir
Entegre SF6 Standart Kapasitör
Yüksek kararlılık ve düşük sıcaklık katsayısı → uzun süreli ölçüm doğruluğunu sağlar; harici standart kapasitörlere gerek yoktur
Çoklu Test Modları
Tüm yaygın dielektrik kayıp test modlarını destekler → tek bir cihaz, büyük güç ekipmanları için tüm test gereksinimlerini karşılar
Tam Otomatik Çalışma
Tek tuşla test yürütme, otomatik veri işleme ve rapor oluşturma → operatör beceri gereksinimlerini azaltır, test verimliliğini artırır
Taşınabilir ve Dayanıklı Tasarım
28 kg hafif tasarım ile dayanıklı şasi → sahte alanda taşınması ve kullanılması kolaydır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + topraklama tespiti + otomatik deşarj → operatörler ve pahalı test ekipmanları için maksimum güvenlik
SSS
S: GD6300 ile GD6900 arasındaki fark nedir?
A:
- GD6300 (Yüksek Kapasiteli) : 5000 VA çıkış kapasitesi, 0,5–18 kV yüksek gerilim çıkışı, 500 nF maksimum kapasite test aralığı; GIS, uzun kablolar ve büyük kondansatör bankaları gibi büyük kapasiteli test nesneleri için optimize edilmiştir büyük kapasiteli test nesneleri gibi GIS, uzun kablolar ve büyük kondansatör bankaları için optimize edilmiştir
- GD6900 (Çok Fonksiyonlu) : 2000 VA çıkış kapasitesi, 0,5–10 kV yüksek gerilim çıkışı, 300 nF maksimum kapasite test aralığı; entegre yalıtım direnci, LCR ve CVT oran testi fonksiyonları ile donatılmıştır; genel güç ekipmanları için tek seferde saha içi yalıtım testi Her ikisi de değişken frekanslı gürültüye karşı koruma teknolojisi ve dahili SF6 standart kapasitörlerini kullanır ve DL/T 474.3-2018 standartlarını karşılar.
S: GD6300’ün test edebileceği maksimum kapasite değeri nedir?
Y: GD6300, şu değerlerde test edebilir: 500 nF @ 5 kV , 160 nF @ 10 kV ve 55 nF @ 18 kV , bu da çoğu 10 kV–220 kV GIS, uzun XLPE kablolar ve büyük kapasitör banklarının test gereksinimlerini kapsar.
S: GD6300, GIS ve uzun XLPE kabloları test edebilir mi?
Y: Evet. Büyük kapasitif test nesneleri için özel olarak tasarlanmıştır. 5000 VA’lık yüksek çıkış gücü, GIS ve uzun kablolar için yeterli test akımı sağlayarak doğru ve kararlı test sonuçları elde edilmesini garanti eder.
S: CVT kendi kendini uyarma testini destekliyor mu?
Y: Evet. CVT kendi kendini uyarma yöntemini destekler; bu, CVT’yi baraya ayırmadan C1 ve C2 kapasiteleri ile tanδ değerlerinin ölçülmesine olanak tanır ve bu sayede test süresi büyük ölçüde kısalır ve ekipman hasarı önlenir.
S: GD6300 hangi test modlarını destekler?
Y: Altı test modunu destekler: ileri bağlantı, ters bağlantı, CVT kendi kendini uyarma, harici gerilim uygulama, GST (topraklanmış numune testi) ve UST (topraklanmamış numune testi), ayrıca iç standart ve dış standart modları.
