Açıklama

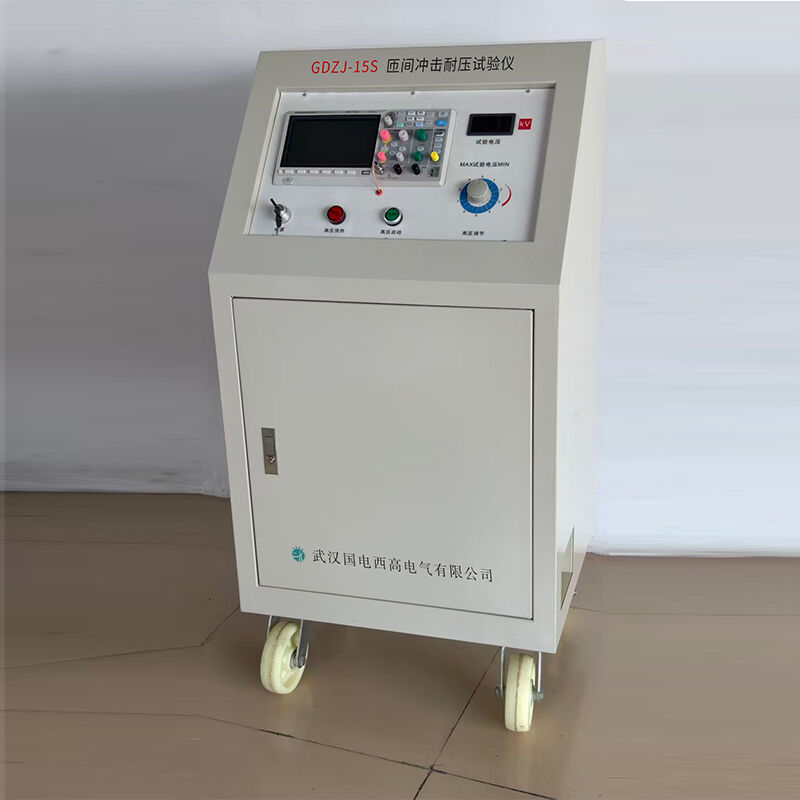

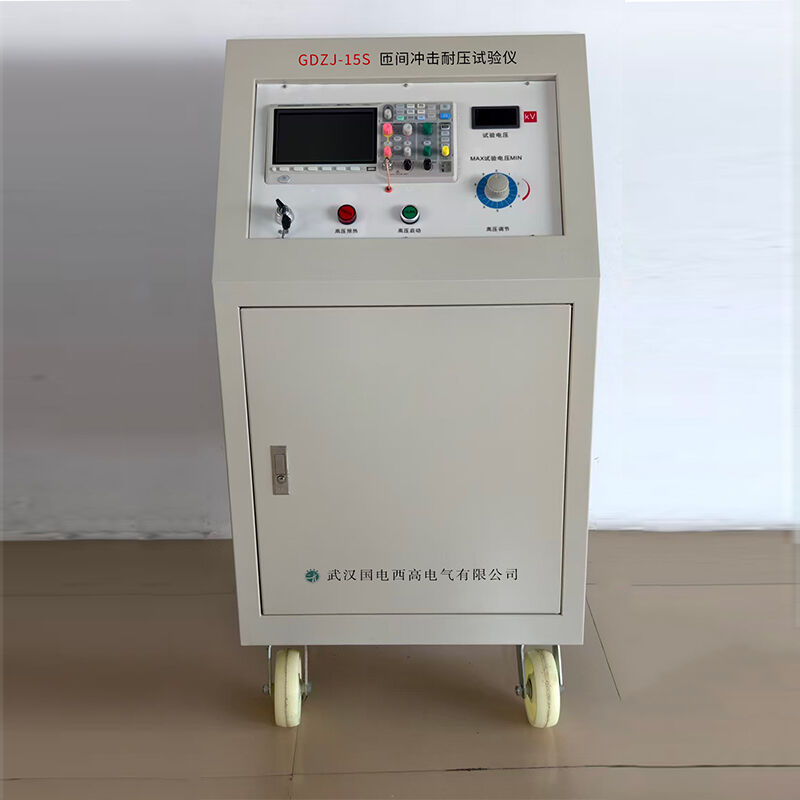

GDZJ-15S, 3,8 kV ve altı orta kapasiteli motorlar (100 kW–1000 kW) için özel olarak tasarlanmış, maliyet etkin ve uygulamaya yönelik bir sarım arası izolasyon test cihazıdır. GB/T 22714-2008 ve IEC 60034-15:2005 standartlarına tam olarak uygun olup, sargılara eşdeğer aşırı gerilim darbeleri uygulamak amacıyla darbe dalga formu karşılaştırma yöntemini kullanır; bu sayede sarım arası kısa devreler, kısmi deşarjlar, bağlantı hataları, bobin dengesizlikleri ve diğer izolasyon kusurlarının hızlı ve doğru şekilde tespiti sağlanır.
Yüksek hassasiyetli darbe üretimi devresi ve 7 inç renkli dokunmatik ekran ile donatılmıştır; darbe dalga formlarının gerçek zamanlı görüntülenmesini ve otomatik dalga formu benzerliği analizini destekler. Sistem, net geçti/kaçtı kararları verir ve tüm test verilerini izlenebilirlik amacıyla kaydeder. Aşırı gerilim, aşırı akım, kısa devre, acil durdurma ve kapı kilidi gibi kapsamlı güvenlik korumalarıyla üretim hatlarında ve bakım atölyelerinde güvenli işlem yapmayı sağlar. AC/DC motorlar, dağıtım transformatörleri, küçük reaktörler, bobinler ve akım transformatörlerinin kalite kontrolü, devreye alma ve büyük bakımı için uygundur.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Darbe Gerilimi Aralığı |
0–15 kV tepe değeri (500 V–15 kV sürekli ayarlanabilir) |
|
Voltaj doğruluğu |
±5 % FS (1–15 kV) |
|
Nabız enerjisi |
11,25 J |
|
Dalga önü süresi |
0,1–0,5 μs (standartlara uygun) |
|
Nabız tekrar sıklığı |
6,25–50 kez/saniye (ayarlanabilir) |
|
Test Prensibi |
Darbe dalga formu karşılaştırma yöntemi |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Dalga Formu Karşılaştırması |
Gerçek zamanlı üst üste görüntüleme + otomatik benzerlik hesaplama |
|
Test Modları |
Tek test, Sürekli test, Zamanlanmış test |
|
Veri Depolama |
1000 grup (referans dalga formları + test kayıtları, zaman damgası ile birlikte) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, kapı kilidi, otomatik deşarj |
|
Boyutlar (mm) |
1000×450×550 (G×Y×D) |
|
Ağırlık |
~ 70kg |
|
Güç Tüketimi |
≤800W |
|
Çalışma sıcaklığı |
0 ℃ ~ +40 ℃ |
|
Çalışma nem oranı |
%80 RH’ye kadar (yoğuşmasız) |
|
Uyumluluk |
GB/T 22714-2008, JB/T 10098-2000, JB/T 9615.1-2000, IEC 60034-15:2005, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Elektrik motorları: 3,8 kV ve altı AC asenkron motorlar, DC motorlar, servo motorlar (100 kW–1000 kW)
- Dönüştürücüler: dağıtım dönüştürücüleri, küçük güç dönüştürücüleri, ölçüm dönüştürücüleri (AK/GP)
- Reaktörler ve bobinler: küçük güç reaktörleri, filtre bobinleri, köprüleme sargıları
- Elektrikli cihazlar: kontaktörler, röleler, manyetik valfler, ateşleme bobinleri
- Jeneratörler: küçük ve orta boy senkron jeneratörler, alternatörler
Tipik Kullanım Senaryoları
- Motor üretim hatları: tamamlanmış motorlarda %100 sarım-ara izolasyon testi
- Motor tamir atölyeleri: büyük onarımdan sonra izolasyon doğrulaması
- Trafo merkezi bakımı: küçük transformatör ve reaktör sargı incelemesi
- Araştırma ve geliştirme laboratuvarları: yeni ürün geliştirme ve performans testleri
- Üçüncü taraf denetimi: ulusal ve uluslararası standartlara uygunluk testleri
Avantajlar
Uygulamaya Özel Enerji ve Gerilim
11,25 J darbe enerjisi ve 15 kV tepe gerilimi, 3,8 kV/100–1000 kW motorlarla mükemmel uyum sağlar → aşırı test veya eksik test yapılmaz; doğru sonuçlar sağlanır
Standarta Uygun Darbe Dalga Formu
0,1–0,5 μs dalga ön cephesi süresi, tüm önemli ulusal ve uluslararası standartları karşılar → test sonuçlarının geçerliliğini ve karşılaştırılabilirliğini sağlar
Otomatik Dalga Formu Analizi ve Değerlendirmesi
Akıllı algoritma dalga formu benzerliğini hesaplar; insan hatasını azaltır ve test verimliliğini artırır → yüksek hacimli üretim hatları için idealdir
Kapsamlı güvenlik koruması
Çok katmanlı koruma sistemleri + kapı kilidi mekanizması + otomatik deşarj → operatörler ile test ekipmanları için maksimum güvenlik
Kullanıcı dostu dokunmatik ekran arayüzü
Sezgisel grafiksel işlem arayüzü; tek tuşla parametre çağrısı → profesyonel olmayan teknisyenler için kullanımı kolaydır
SSS
S: GDZJ-15S hangi ürünleri test edebilir?
Y: Özellikle 3,8 kV ve altı motorlar (100 kW–1000 kW) için tasarlanmıştır; ayrıca küçük dağıtım transformatörleri, reaktörler, bobinler, akım transformatörleri, röleler ve diğer bobinli elektrik ekipmanlarını da test edebilir.
S: Dalga cephesi süresi uluslararası standartlara uygun mu?
A: Evet. 0,1–0,5 μs aralığındaki dalga cephesi süresi, GB/T 22714-2008 ve IEC 60034-15:2005 standartlarının gereksinimlerine tam olarak uymaktadır.
S: Test için bir referans bobine ihtiyaç var mı?
Y: Evet. GDZJ-15S, tek bir yüksek gerilim devresi kullanır ve test dalga formunu, kalifiye bir referans bobinden önceden kaydedilmiş standart dalga formuyla karşılaştırır.
