Açıklama

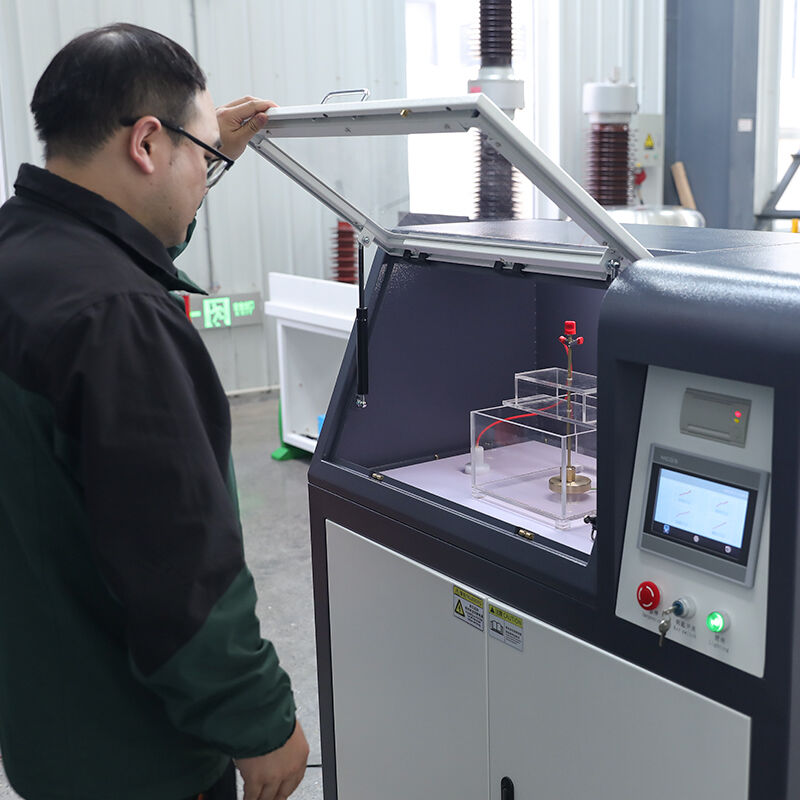

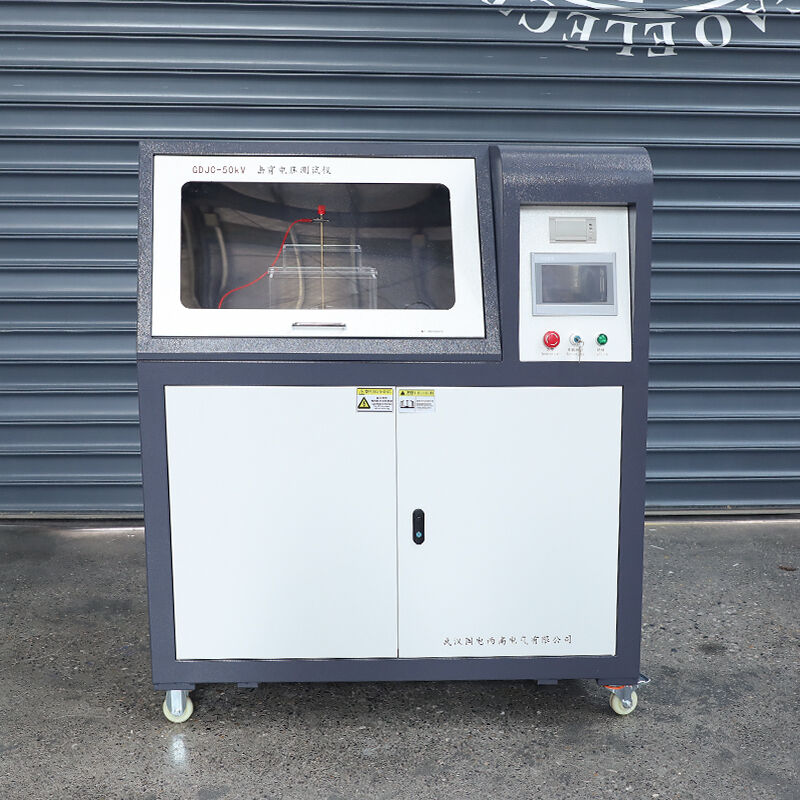

GDJC-50kV, GB/T 1408.1-2016/IEC 60243-1 ve diğer uluslararası standartlara uygun olarak katı yalıtım malzemelerinin dielektrik dayanım testi ve delinme mukavemeti ölçümü için tasarlanmış, bilgisayarla kontrol edilen profesyonel bir dielektrik test sistemidir. Bu sistem, plastik, kauçuk, film, reçine, mika, seramik, cam, yalıtım verniği ve diğer katı yalıtım malzemelerinin test edilmesinde yalıtım malzemesi üreticileri, araştırma enstitüleri, elektrik dağıtım kuruluşları ve kalite denetim kuruluşları tarafından yaygın olarak kullanılmaktadır.
Yüksek hassasiyetli adım motorlu gerilim regülasyon sistemi ve gerçek zamanlı veri toplama modülü ile donatılmıştır; sabit hızda yükseltme, basamaklı yükseltme ve süre dayanım testi olmak üzere üç test modunu destekler. Sistem, delinme olaylarını otomatik olarak algılar, yüksek gerilimi anında keser ve delinme gerilimi, yükseltme oranı, test süresi ve kaçak akım dahil olmak üzere tüm test verilerini kaydeder. Kullanışlı Windows tabanlı yazılımı sayesinde kullanıcılar, test parametrelerini ayarlayabilir, test eğrilerini gerçek zamanlı izleyebilir, standartlaştırılmış test raporları oluşturabilir ve verileri Excel formatında dışa aktarabilir. Kapı kilidi, aşırı gerilim, aşırı akım ve acil durdurma gibi kapsamlı güvenlik korumalarına sahiptir; bu da laboratuvar ortamlarında güvenli çalışmayı sağlar.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Nominal Çıkış Gücü |
5kva |
|
Adlık Çıkış Voltajı |
0–50 kV AC (Etkin Değer) / 0–50 kV DC |
|
Ölçüm Aralığı |
1–50 kV AC/DC |
|
Ölçüm doğruluğu |
≤±2% Ö.Ö. |
|
Kaçak Akım Aralığı |
0–30 mA |
|
Yükseltme Oranı Aralığı |
0,2 kV/sn–5 kV/sn (sürekli ayarlanabilir) |
|
Yükseltme Oranı Doğruluğu |
≤±5% |
|
Test Modları |
Sabit hızda yükseltme, Basamaklı yükseltme, Süre dayanım testi |
|
Dayanma Süresi Aralığı |
0–4 saat (ayarlanabilir) |
|
Arıza Tespiti Yanıt Süresi |
≤1 ms |
|
Kontrol Sistemi |
Endüstriyel bilgisayar + Windows yazılımı |
|
Standart Elektrotlar |
2×φ25 mm×25 mm, 1×φ75 mm×25 mm |
|
Maksimum Numune Kalınlığı |
50mm |
|
Koruma fonksiyonları |
Kapı kilidi, aşırı gerilim, aşırı akım, acil durdurma, otomatik deşarj |
|
Veri Depolama |
Sınırsız (zaman damgası ile) |
|
Rapor Oluşturma |
Tek Tıkla Standart Rapor |
|
Veri Dışa Aktarma |
Excel formatı |
|
Çalışma sıcaklığı |
15℃–30℃ |
|
Çalışma nem oranı |
nem: %30–%65 (yoğuşmasız) |
|
Boyutlar (mm) |
Ana ünite: 800×700×1300; Bilgisayar masası: 1200×600×750 |
|
Ağırlık |
Ana ünite: ~150 kg |
|
Uyumluluk |
GB/T 1408.1-2016/IEC 60243-1:2013, GB/T 1408.2-2016, GB/T 1695-2005, ASTM D149, JJG 795-2016 |
Uygulamalar
Temel Test Malzemeleri
- Plastikler ve polimerler: PE, PP, PVC, epoksi reçine, naylon vb.
- Kauçuklar ve elastomerler: Silikon kauçuk, doğal kauçuk, EPDM vb.
- Filmler ve levhalar: PET, BOPP, PI filmi, yalıtım kağıdı vb.
- Seramikler ve camlar: Alümina seramik, borosilikat cam vb.
- Mika ve kompozitler: Mika bantları, cam elyaf takviyeli plastik vb.
- Yalıtım vernikleri ve kaplamaları: Epoksi vernik, poliüretan kaplama vb.
Tipik Kullanım Senaryoları
- Malzeme AR-GE: Yeni yalıtım malzemelerinin geliştirilmesi ve performans değerlendirmesi
- Kalite kontrolü: Yalıtım malzemesi üreticilerinin üretim hattı testleri
- Kalite denetimi: Bağımsız üçüncü taraf test ve sertifikasyon kuruluşları
- Enerji sektörü: Güç ekipmanları için yalıtım malzemelerinin denetimi
- Askerî ve havacılık: Yüksek güvenilirlikli yalıtım malzemelerinin testi
- Akademik araştırma: Üniversiteler ve araştırma enstitüleri laboratuvar deneyleri
Avantajlar
Uluslararası standartlara uygunluk
GB/T 1408.1/IEC 60243, GB/T 1408.2, GB/T 1695, ASTM D149 standartlarının tamamını karşılar → test sonuçlarının geçerliliğini ve uluslararası kabulünü sağlar
Kesin Artış Hızı Kontrolü
0,2–5 kV/sn sürekli ayarlanabilir, ≤±5% doğrulukla → standart prosedürlere göre tekrarlanabilir test sonuçları
Tam Otomatik Test Süreci
Tek tıkla test başlatma, otomatik delinme tespiti ve veri kaydı → insan hatasını azaltır, test verimliliğini artırır
Hollistic Veri Yönetimi
Gerçek zamanlı eğri görüntüleme, sınırsız veri depolama ve standartlaştırılmış rapor oluşturma → veri analizi ve belgelendirme kolaylığı
Çok Katmanlı Güvenlik Koruma Sistemleri
Kapı kilidi + aşırı gerilim + aşırı akım + acil durdurma + otomatik deşarj → operatörler ve ekipman için maksimum güvenlik
Esnek yapılandırma
Standart elektrot sistemi + isteğe bağlı sıvı tankı ve yüksek sıcaklık odası → çeşitli test gereksinimlerini karşılar
SSS
S: GDJC-50kV cihazı hangi malzemeleri test edebilir?
Y: Plastik, kauçuk, film, reçine, mika, seramik, cam, izolasyon verniği ve kompozit malzemeler dahil olmak üzere tüm katı yalıtım malzemelerini test edebilir.
S: Hangi test modlarını destekler?
A: Üç test modunu destekler: sabit hızda gerilim artırma testi, basamaklı gerilim artırma testi ve süre dayanım testi; GB/T 1408.1 ve IEC 60243 standartlarında belirtilen tüm test yöntemlerini kapsar.
S: Gerilim artırma oranı ayarlanabilir mi?
A: Evet. Gerilim artırma oranı, 0,2 kV/s ile 5 kV/s arasında 0,1 kV/s adımlarla sürekli olarak ayarlanabilir; bu da farklı standartlar ve test yöntemlerinin gereksinimlerini karşılar.
S: Veri dışa aktarma ve rapor oluşturma işlevini destekler mi?
A: Evet. Sınırsız sayıda test verisini saklayabilir, tek bir tıklamayla standartlaştırılmış test raporları oluşturabilir ve ileri analiz için verileri Excel formatında dışa aktarabilir.
