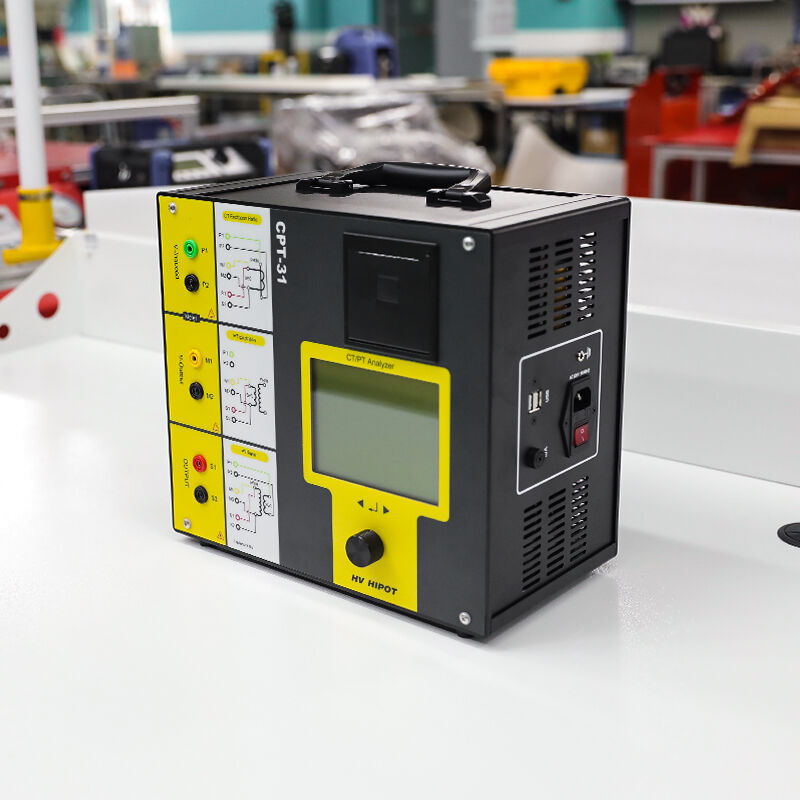

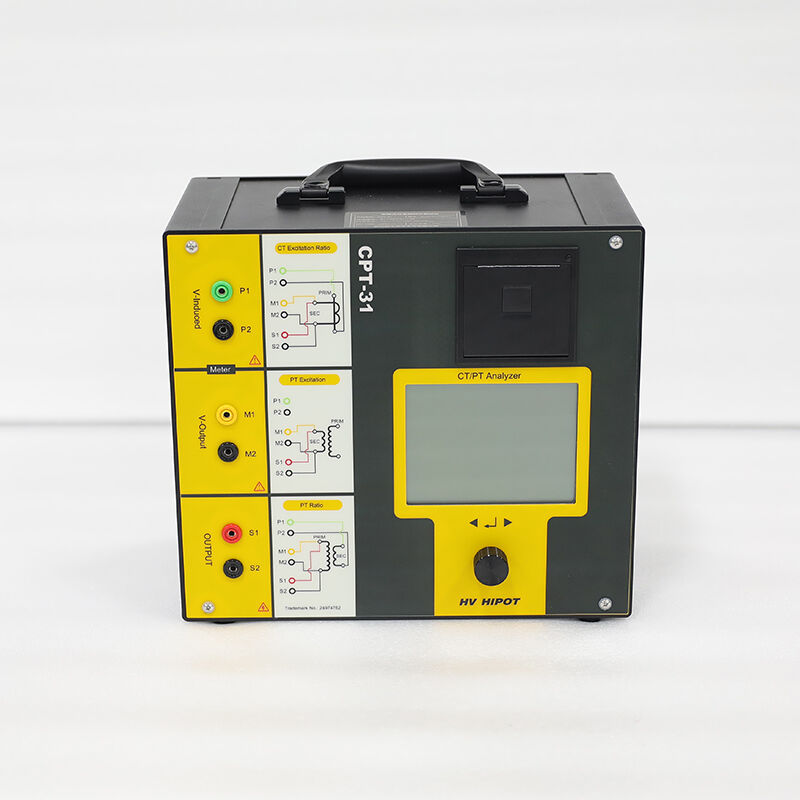

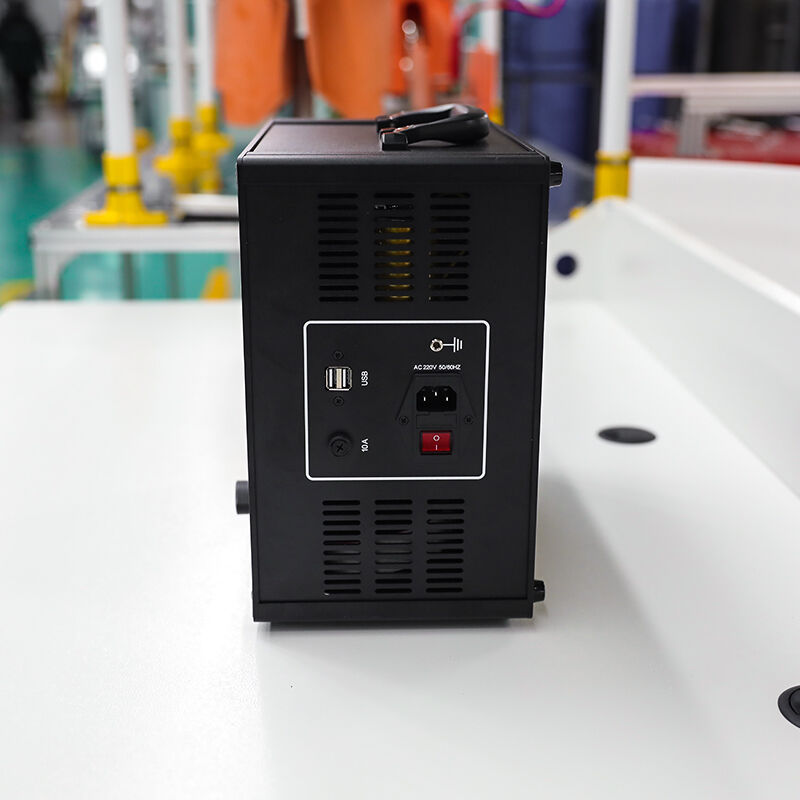

CPT-31 Akım ve Gerilim Dönüşümü (AK/GD) Analizörü
CPT-31 Dijital Akıllı Akım ve Gerilim Dönüşümü Analizörü; Değişken Frekanslı Volt-Amper Test Teknolojisi, DSP+FPGA Çift Çekirdekli Mimarisi, %0,05 Yüksek Doğruluk; 10 kV~500 kV Akım ve Gerilim Dönüşümü Cihazları için Devreye Alma ve Önleyici Testler.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The CPT-31 bir profesyonel sınıf, tek parça kapsamlı transformatör karakteristiği test cihazı 10 kV~500 kV güç sistemlerindeki akım transformatörlerinin (AK) ve gerilim transformatörlerinin (GR) test edilmesi ile kalibre edilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur IEC 60044-1/2/5/6 , GB 1208-2006 , GB 1207-2006 ve DL/T 846.1-2016 standartlarına uygun olarak, harici akım yükseltici veya gerilim yükseltici gerektirmeyen gelişmiş değişken frekanslı volt-amper test teknolojisi kullanır.
Cihaz, yenilikçi bir DSP+FPGA çift çekirdekli mimariyi yüksek hızlı veri toplama ve gerçek zamanlı sinyal işleme sağlayan 0,05 %'lik ultra yüksek oran doğruluğu ve diz kırılma gerilimleri 45 kV’ye kadar olan koruma AK’larını test etme desteğiyle birlikte, tüm ölçüm ve koruma transformatörlerinin test gereksinimlerini karşılar. Özgün tek tuşla otomatik test işlevi otomatik olarak transformatör tiplerini tanımlar, tüm test işlemlerini sırayla tamamlar ve hata eğrileri ile manyetiklenme eğrileri içeren standartlaştırılmış test raporları oluşturur.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60044-1/2/5/6, GB 1208-2006, GB 1207-2006, DL/T 846.1-2016 |
| Kontrol Mimarisi | DSP + FPGA çift çekirdekli |
| İşletim Sistemi | Gömülü Linux |
| Görüntüleme | 8 inçlik 1024×768 kapasitif dokunmatik ekran |
| Veri Depolama | 1000’den fazla test sonucu |
| Veri Dışa Aktarma | USB 2.0 (JPG, PDF, Excel formatı) |
| Çıkış Parametreleri | |
| AC Gerilim Çıkışı | 0 ~ 180 V, 0,1 V çözünürlük |
| AC Akım Çıkışı | 0 ~ 10 A, 1 mA çözünürlük |
| Çıkış Gücü | maksimum 800 VA |
| Frekans aralığı | 1 Hz ~ 100 Hz (değişken frekans testi) |
| Akım Transformatörü (CT) Test Parametreleri | |
| Oran Aralığı | 1 ~ 35000 |
| Oran Doğruluğu | ±0,05 % (1~2000), ±0,1 % (2000~5000), ±0,2 % (5000~35000) |
| Faz Doğruluğu | ±2 dakika |
| Maksimum Diz Gerilimi | 45 kV (5 Hz'de test edildi) |
| İkincil direnç | 0 ~ 8 kΩ, ±%0,2 doğruluk |
| İkincil Yük | 0 ~ 160 Ω, ±%0,2 doğruluk |
| Geçici Akım Transformatörü Testi | TPS, TPX, TPY, TPZ desteklenir |
| Gerilim Transformatörü Test Parametreleri | |
| Oran Aralığı | 1 ~ 35000 |
| Oran Doğruluğu | ±0.05% |
| Faz Doğruluğu | ±2 dakika |
| İkincil direnç | 0 ~ 8 kΩ, ±%0,2 doğruluk |
| İkincil Yük | 0 ~ 160 Ω, ±%0,2 doğruluk |
| Güç Kaynağı | |
| Harici güç | AC 220 V ± %10, 50 Hz |
| Dahili Batarya | Lityum-iyon pil, 11,1 V / 10000 mAh |
| Batarya ömrü | ≥4 saat süreklilikli çalışma |
| Şarj süresi | ~3 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 400×300×160 mm (U×G×Y) |
| Ağırlık | ~12 kg (pil dahil) |
| Kasa | Dayanıklı mühendislik plastiği |
| Koruma derecesi | IP54 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Akım Dönüşümleri (CT) : Ölçüm CT'leri (0,1~1,0 doğruluk sınıfı) ve koruma CT'leri (5P, 10P, TPS, TPX, TPY, TPZ)
- Gerilim Dönüşümleri (PT) : Endüktif PT'ler ve kapasitif PT'ler (CVT)
- Diğer dönüşümler : Sayısal ölçüm için akım dönüştürücüleri, koruma için gerilim dönüştürücüleri, birleşik dönüştürücüler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo istasyonu kabul testleri, trafo önleyici bakım işlemleri, arıza tespiti ve giderilmesi
- Enerji mühendisliği şirketleri : Trafo kurulumu ve devreye alınması, inşaat kalite denetimi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları : Trafo kalibrasyonu, performans testleri, kalite hakemliği
- Endüstriyel işletmeler i̇ç güç sistemi transformatör testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
IEC 60044 uluslararası standardını ve Çin ulusal standartlarını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Lider Değişken Frekans Teknolojisi
Geleneksel yöntemlere kıyasla test gerilimini %90 oranında azaltır; harici yardımcı ekipman ihtiyacını ortadan kaldırır → test güvenliğini artırır ve ekipman ağırlığını %80 oranında azaltır
%0,05 Ultra Yüksek Ölçüm Doğruluğu
Bu sınıfın en yüksek doğruluğudur; 0,1 doğruluk sınıfı ölçüm transformatörlerinin test gereksinimlerini karşılar → enerji sayaçlama ve koruma sistemlerinin güvenilirliğini sağlar
Tek Tuşa Basarak Tam Otomatik Test
Tüm test işlemlerini otomatik olarak tamamlar ve standartlaştırılmış raporlar oluşturur → test süresini %70 oranında azaltır ve insan kaynaklı hataları ortadan kaldırır
Kapsamlı Test Fonksiyonları
Standartlar tarafından talep edilen tüm CT ve PT test kalemlerini kapsar → tek bir cihaz, birden fazla geleneksel test ekipmanının yerini alır
SSS
Soru: Değişken frekanslı test teknolojisinin, geleneksel şebeke frekansı yöntemlerine kıyasla avantajı nedir?
A:
- Güvenlik : Test gerilimini %90 oranında azaltır (örneğin, 45 kV diz voltajlı bir CT’nin testi yalnızca 5 Hz’te 450 V gerektirir), bu da test güvenliğini büyük ölçüde artırır
- Taşınabilirlik : Büyük ve ağır harici akım yükselticileri ile gerilim yükselticilerine olan ihtiyacı ortadan kaldırır; ekipman ağırlığını 100 kg üzerinden yalnızca 12 kg’a düşürür
- Verimlilik : Tüm test kalemlerini tek bir bağlantıda tamamlar; farklı testler için bağlantıların değiştirilmesine gerek yoktur
- Doğruluk : Şebeke girişiminin test sonuçları üzerindeki etkisini önler; böylece daha yüksek ölçüm doğruluğu sağlanır
Soru: Geçici süreli CT’leri (TPY, TPZ) test edebilir mi?
A: Evet. CPT-31, TPS, TPX, TPY ve TPZ dahil olmak üzere tüm geçici akım transformatörlerinin (CT) test edilmesini destekler. Zaman sabiti, doyuma katsayısı ve kalıntı manyetizma katsayısı gibi geçici parametrelerini ölçebilir ve geçici tepki eğrileri oluşturabilir.
S: Kapasitif gerilim transformatörlerini (CVT) test edebilir mi?
A: Evet. CPT-31, tüm tip endüktif gerilim transformatörlerinin (PT) ve kapasitif gerilim transformatörlerinin (CVT) test edilmesini destekler. Oran hatası, faz açısı hatası, ikincil direnç ve ikincil yükünü ölçebilir ve doğruluk sınıfını doğrulayabilir.
S: Tipik bir CT testi ne kadar sürer?
A: Oran, kutupluluk, volt-amper karakteristiği, hata eğrisi, ikincil direnç ve ikincil yükü içeren tam bir CT testi yaklaşık 5–10 dakika sürer; bu süre, tek tuşla otomatik test fonksiyonu kullanıldığında elde edilir. Bu, genellikle 30–60 dakika süren geleneksel yöntemlere kıyasla çok daha hızlıdır.
S: Sahada test yapmak için harici bir güç kaynağına ihtiyaç var mı?
A: Hayır. CPT-31, yüksek kapasiteli entegre bir lityum-iyon pil içerir ve 4 saatten fazla sürekli çalışma sağlar , bu, sahada tam bir gün boyunca test yapmak için yeterlidir. Ayrıca uzun süreli testler için AC 220 V güç kaynağına da destek verir.
