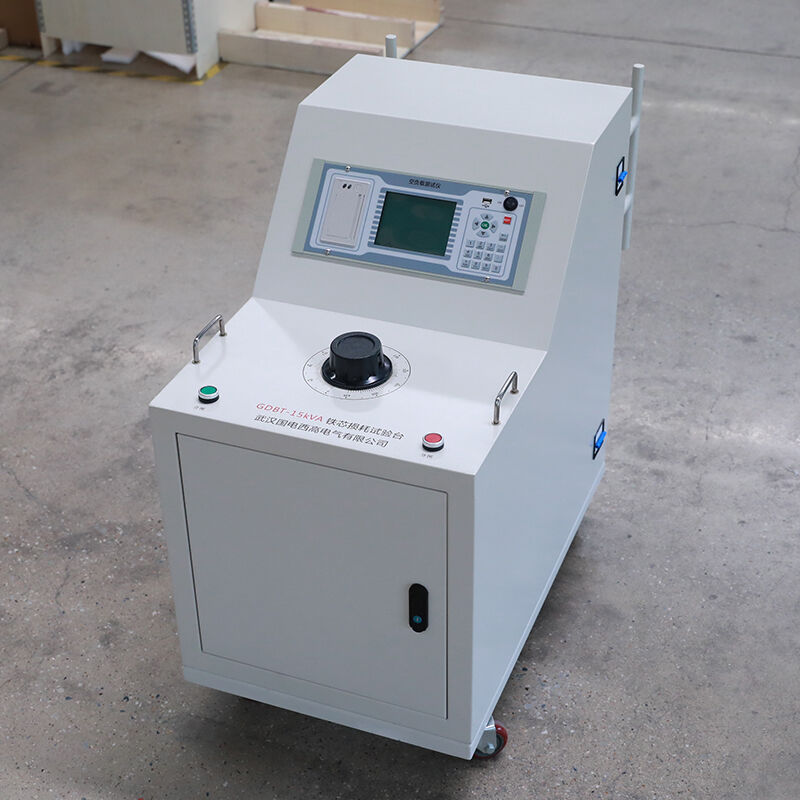

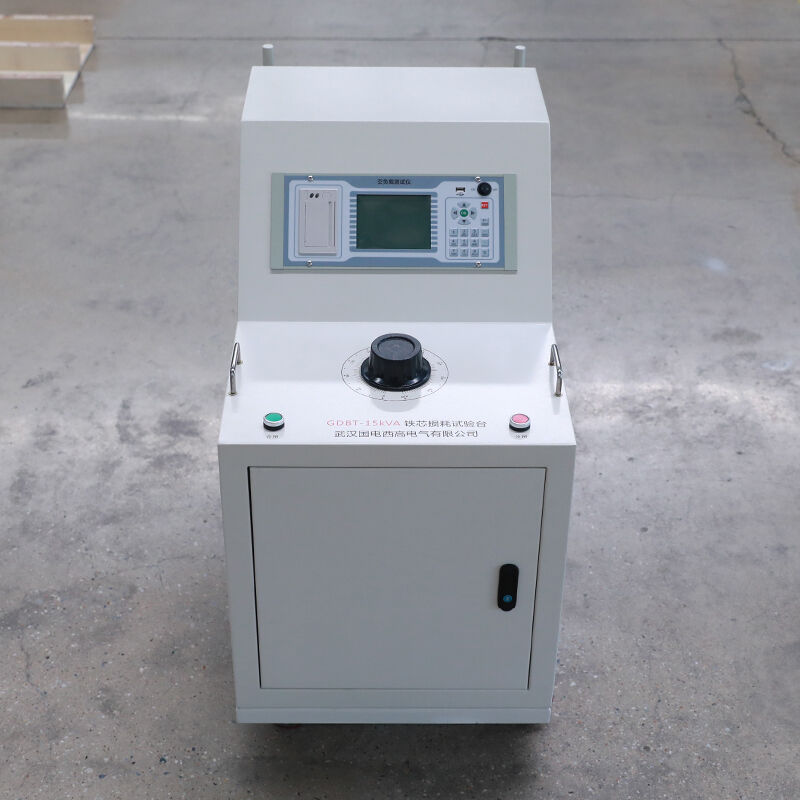

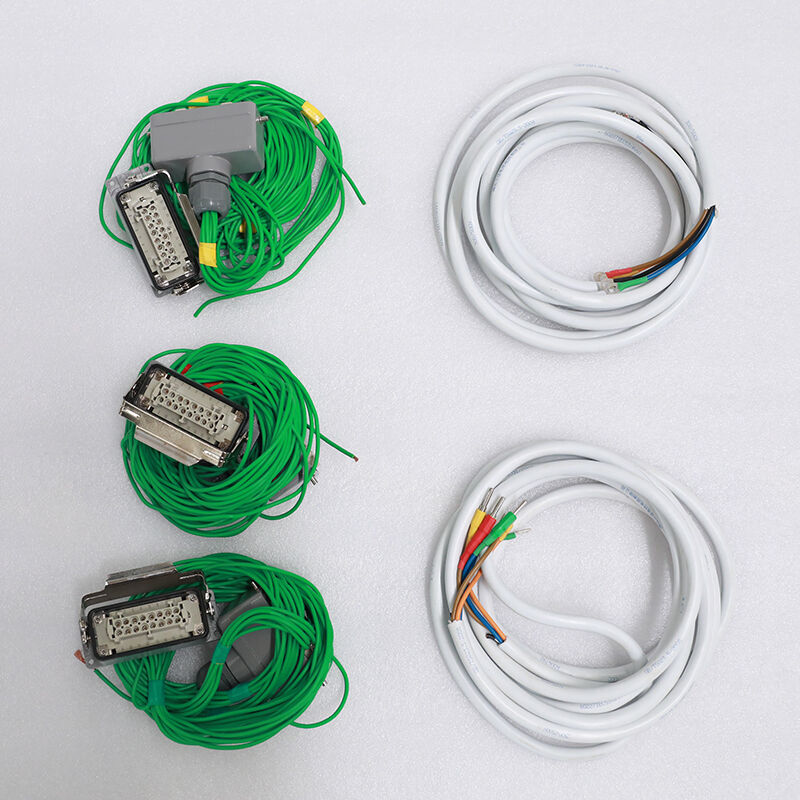

GDBT-15 kVA Trafo Çekirdek Kayıp Test Tezgâhı
GDBT-15kVA Dijital Akıllı Trafo Çekirdek Kayıp Test Tezgâhı (15kVA, 0-1000V AC), 50/60Hz Çift Frekans Çıkışı, 0,1 sınıfı Güç Analizörü, Ayarlanabilir Evrensel Test Sabitleme Ünitesi, PLC+Dokunmatik Ekran Kontrolü, Otomatik Test Prosedürü; Trafo Çekirdeği, Silisyum Çelik Levha ve Motor Çekirdeği Boşta Çalışma Kaybı Testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDBT-15kVA bir profesyonel, özel çekirdek kayıp test sistemi trafo çekirdeklerinin, silikon çelik levhaların ve motor çekirdeklerinin yüklenmemiş durumdaki kaybı ile yüklenmemiş durumdaki akım ölçümü için özel olarak tasarlanmıştır tamamen uyumludur IEC 60404-2:2008 ve GB/T 3655-2008 standartları; farklı yük koşullarında saf sinüs dalgası çıkışı sağlamak üzere gelişmiş dijital dalga formu telafi teknolojisi kullanır; bu, doğru çekirdek kaybı ölçümü açısından kritik öneme sahiptir.
Sistem şunlardan oluşur: ana kontrol konsolu (PLC, 0,1 sınıfı güç analizörü ve 7 inçlik dokunmatik ekran ile) , değişken frekanslı güç kaynağı , yükseltici transformatör , ayarlabilir Evrensel Test Sabitleme Ünitesi ve yardımcı güç ünitesi . Bir ile donatılmış yüksek hassasiyetli dijital güç analizörü (100 MHz bant genişliği, 1 GS/s örnekleme hızı) otomatik olarak yüklenmemiş durumdaki kaybı, yüklenmemiş durumdaki akımı, güç faktörünü ve gerilim dalga formu bozulmasını ölçebilir. Test aparatı, farklı boyutlardaki laminasyonlu çekirdekler, sarılı çekirdekler ve silikon çelik levha örneklerine uyacak şekilde ayarlanabilir. İle tam otomatik test prosedürü ve kapsamlı güvenlik koruması , transformatör üretim tesislerinde ve silikon çelik tedarikçilerinde hızlı, doğru ve güvenli çekirdek kaybı testlerini sağlar. İdealdir transformatör çekirdeklerinin fabrika kabul testleri (FAT) için, silikon çelik levhaların gelen malzeme kontrolü için ve malzeme performansı araştırma deneyleri için .
Özellikler
| Parametre | Özelliği |
|---|---|
| Nominal Çıkış Gücü | 15kva |
| Çıkış Gerilimi | 0–1000 V AC (Etkin Değer), sürekli ayarlanabilir, 1 V adımlı |
| Çıkış Sıklığı | 50 Hz / 60 Hz (otomatik geçiş) |
| Çıkış dalga formu bozulması | ≤ %1 (tam yükte) |
| Gerilim kararlılığı | ≤±0.5% |
| Gerilim ölçüm doğruluğu | ± %0,1 (1 V–1000 V aralığında) |
| Akım Ölçüm Doğruluğu | ± %0,1 (0,01 A–15 A aralığında) |
| Aktif Güç Ölçüm Doğruluğu | ± %0,2 (0,05 ≤ cosφ ≤ 1) |
| Güç Faktörü Ölçüm Doğruluğu | ±0,001 (0–1 aralığı) |
| Maksimum Çekirdek Boyutu | 1200 mm (Uzunluk) × 800 mm (Genişlik) × 500 mm (Yükseklik) |
| Sabit Parça Ayarlama Aralığı | Yükseklik: 0–500 mm, Genişlik: 0–800 mm |
| Kontak Basıncı | 0–0,5 MPa (pnömatik ayar) |
| Kontrol Sistemi | PLC + 7 inç renkli dokunmatik ekran |
| İşlem Modları | Otomatik mod, Manuel mod, Yarı otomatik mod |
| Test Parametresi Önceden Ayarları | En fazla 100 grup |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF/Excel raporu oluşturma, barkod tarama desteği |
| İletişim arayüzü | RS485, USB, BNC (osiloskop çıkışı) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama algılama, kilitli bağlantı (interlock), otomatik deşarj |
| Boyutlar (mm) | 1800(U)×1000(G)×1500(Y) |
| Ağırlık | ~350 kg (tekerlekler dahil) |
| Güç Kaynağı | 3 fazlı 380 V ± %10, 50 Hz, 20 kVA |
| Çalışma sıcaklığı | -5 ℃ ~ +40 ℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 60404-2:2008, GB/T 3655-2008, GB/T 2521-2016, IEC 60076-1:2022 |
Uygulamalar
Temel Test Nesneleri
- Trafo çekirdekleri : lamineli çekirdekler, sarılı çekirdekler, amorfin alaşım çekirdekler (en fazla 5000 kVA’ya kadar)
- Silikon çelik levhalar : yönlenmiş ve yönlenmemiş silikon çelik saclar örnekleri
- Motor çekirdekleri elektrik motorları ve jeneratörlerinin stator çekirdekleri ve rotor çekirdekleri
- Reaktör çekirdekleri şönt reaktör çekirdekleri ve seri reaktör çekirdekleri
- Manyetik malzemeler ferrit çekirdekler, permalloy çekirdekler ve diğer yumuşak manyetik malzemeler
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri tamamlanmış trafo çekirdeklerinin fabrika kabul testleri (FAT)
- Silisyum çelik tedarikçileri silisyum çelik levhaların gelen malzeme kontrolü ve kalite kontrolü
- Motor imalat tesisleri motor çekirdeklerinin boşta kayıp testi
- Araştırma kurumları için oldukça uygundur manyetik malzeme performansı üzerine araştırma ve geliştirme
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
IEC 60404-2, GB/T 3655 ve GB/T 2521 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
50/60 Hz Çift Frekans Çıkışı
Hem 50 Hz hem de 60 Hz frekans çıkışı destekler → küresel pazarların test gereksinimlerini karşılar
0,1 Sınıfı Yüksek Hassasiyetli Ölçüm
Otomatik dalga formu düzeltmesiyle saf sinüs dalgası çıkışı → çekirdek kaybı ölçümünün doğruluğunu sağlar, test hatalarını ortadan kaldırır
Ayarlabilir Evrensel Test Sabitleme Ünitesi
Farklı boyutlardaki transformatör çekirdekleri ve silisyum çelik numunelere uyum sağlar → tek sabitleme ünitesi tüm test gereksinimlerini karşılar
Tam Otomatik Çalışma
Tek tuşla test yürütme, otomatik veri işleme ve rapor oluşturma → test verimliliğini %80 artırır, insan kaynaklı hataları azaltır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + kilitlenme koruması → operatörler ve test ekipmanları için maksimum güvenlik
Kompakt ve Maliyet Etkin Tasarım
Tümü bir arada masaüstü yapısı, çekirdek kaybı testleri için optimize edilmiştir → küçük ve orta ölçekli transformatör üreticileri için idealdir
SSS
S: GDBT-15kVA çekirdek kaybı test tezgâhı ile GDBT serisi transformatör kapsamlı test sistemi arasındaki fark nedir?
A:
- GDBT-15 kVA (Çekirdek Kaybı) : Transformatör çekirdeği ve silisyum çelik saclar için boşta kayıp testine özel olarak tasarlanmıştır; ayarlanabilir test aparatına sahiptir, 50/60 Hz çift frekans çıkışı sunar ve düşük kayıplı manyetik malzeme ölçümleri için optimize edilmiştir
- GDBT serisi (Kapsamlı) : Tüm transformatör test kalemlerini (sargı oranları, doğru akım direnci, boşta/yükte kayıp, dayanım gerilimi vb.) bir araya getirir; tamamlanmış transformatörlerin fabrika testleri için tasarlanmıştır Her ikisi de aynı yüksek hassasiyetli güç ölçüm teknolojisini kullanır.
S: GDBT-15 kVA hangi tür çekirdekleri test edebilir?
Y: Şu çekirdekleri test edebilir: kapasitesi ≤5000 kVA olan tüm transformatör çekirdekleri , bunlar arasında laminasyonlu çekirdekler, sarımlı çekirdekler, amorfin alaşım çekirdekler, ayrıca silisyum çelik sac numuneleri, motor çekirdekleri ve reaktör çekirdekleri yer alır. Ayarlanabilir test aparatı, en fazla 1200×800×500 mm boyutundaki çekirdekleri kapsar.
S: İhracat amaçlı transformatör çekirdekleri için 60 Hz çıkışı destekler mi?
Y: Evet. Destekler hem 50 Hz hem de 60 Hz frekans çıkışı otomatik geçiş özelliğiyle birlikte, küresel pazarlarda transformatör çekirdeklerinin test gereksinimlerini karşılar.
S: Çekirdek kaybı ölçüm doğruluğu nedir?
A: Aktif güç ölçüm doğruluğu ±0.2%(0,05 ≤ cosφ ≤ 1), bu da çekirdek kaybı ölçümü için IEC 60404-2 standardının gereksinimlerini karşılar. Sistem ayrıca, doğru test sonuçlarını sağlamak amacıyla otomatik dalga formu bozulma düzeltme fonksiyonuna sahiptir.
S: Otomatik test ve rapor oluşturma özelliğini destekliyor mu?
Y: Evet. Tam otomatik test prosedürünü destekler: tek tuşla başlatma, otomatik gerilim ayarı, otomatik ölçüm, otomatik sonuç değerlendirmesi ve otomatik PDF rapor oluşturma. Ayrıca barkod tarama ve veri izlenebilirliği özelliğini de destekler.
