Açıklama

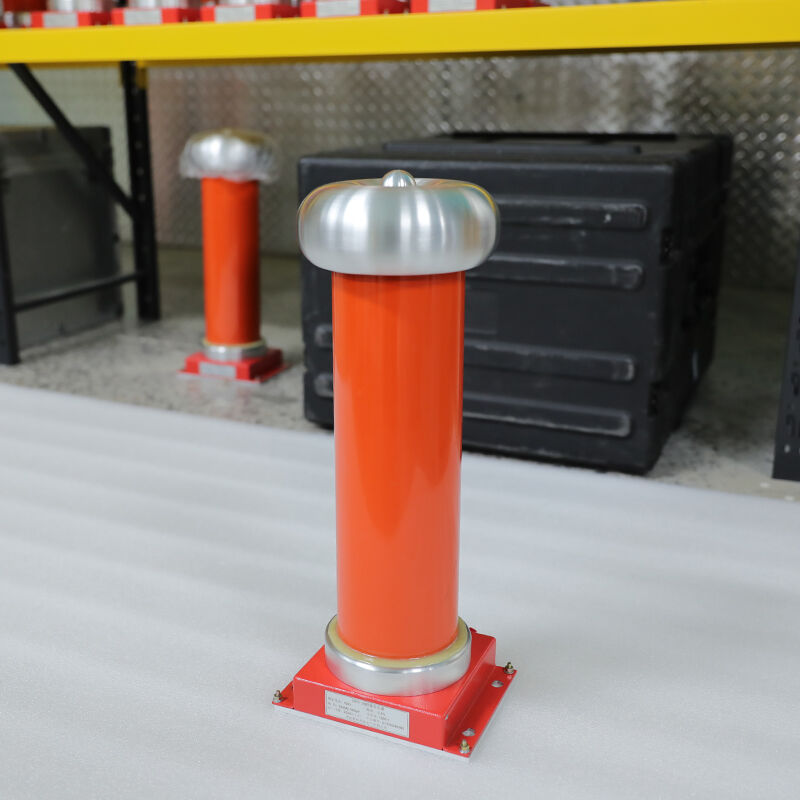

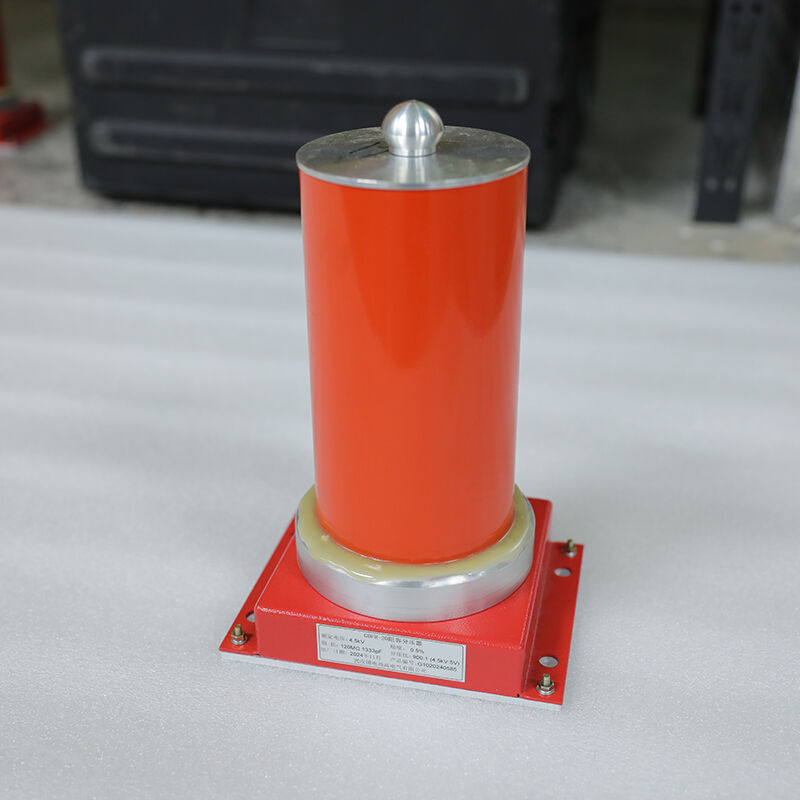

GDFR-20, güç sistemlerinde, endüstriyel testlerde ve araştırma laboratuvarlarında doğru AC/DC yüksek gerilim ölçümü için tasarlanmış, yüksek hassasiyetli ve taşınabilir bir direnç-kapasitör (RC) bölücüdür. Gelişmiş RC paralel gerilim bölme prensibini ve yüksek kararlılıkta metal film dirençler ile düşük kayıplı polipropilen kapasitörleri kullanır; bu sayede mükemmel doğrusallık, düşük dielektrik kayıp ve uzun vadeli kararlılık sağlar.
Geleneksel yağla doldurulmuş bölücülerden farklı olarak GDFR-20, yağ sızıntısını, çevresel kirliliği ve bakım gereksinimini ortadan kaldıran kuru poliüretan köpük dolgu kullanır. Eş potansiyel ekranlama yapısıyla tamamen kapalı epoksi cam elyaf silindire sahiptir; bu da üstün girişim direnci performansı ve yalıtım dayanımı sağlar. Standart BNC arayüzüyle osiloskoplar, dijital multimetreler ve yüksek gerilim test ekipmanlarına doğrudan bağlanabilir; böylece gerçek zamanlı gerilim ölçümü ve dalga formu analizi yapılabilir. DC yüksek gerilim jeneratörlerinin, AC dayanım test setlerinin kalibre edilmesi ile çeşitli yüksek gerilim güç kaynaklarının çıkış doğruluğunun doğrulanması için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık voltaj |
20 kV AC (Etkin Değer) / 20 kV DC (Tepe Değeri) |
|
Ölçüm doğruluğu |
AC: Okuma değerinin ±%0,5’i; DC: Okuma değerinin ±%0,5’i |
|
Doğrusallık hatası |
≤±0.2% |
|
Uzun vadede istikrarlı |
≤±%0,2/yıl |
|
Sıcaklık katsayısı |
≤±50 ppm/°C |
|
Frekans aralığı |
40 Hz–10 kHz |
|
Frekans Yanıt Hatası |
≤±%0,5 (40 Hz–1 kHz); ≤±%1,0 (1 kHz–10 kHz) |
|
Dielektrik Kayıp (tanδ) |
50 Hz’de ≤0,001 |
|
Gerilim Bölme Oranı |
1000:1 (standart); 10000:1 (özelleştirilebilir) |
|
İzolasyon Direnci |
≥1000 MΩ (25 °C’de) |
|
Voltajı kaldırın |
anma geriliminin 1,1 katı, 1 dakika boyunca |
|
Kısmi deşarj |
anma geriliminde ≤10 pC |
|
Arayüz |
Standart BNC |
|
Ölçüm Kablosu Uzunluğu |
4 m (korumalı) |
|
Doldurma Ortamı |
Kuru poliüretan köpük |
|
Yalıtım Silindiri Malzemesi |
Epoksi cam elyaf takviyeli plastik |
|
Boyutlar (mm) |
φ220×610 |
|
Ağırlık |
~6,5 kg |
|
Çalışma sıcaklığı |
0°C ~ +45°C |
|
Bağıl Nem |
≤ %85 RH (yoğuşmasız) |
|
Rakım |
≤1500 m (daha yüksek rakımlar için özelleştirilebilir) |
|
Uyumluluk |
DL/T 846.1-2004, IEC 61010-1 CAT III 1000 V, CE |
Uygulamalar
Temel Ölçüm Nesneleri
- DC yüksek gerilim jeneratörleri: çıkış gerilimi kalibrasyonu
- AC dayanım test setleri: çıkış gerilimi doğrulaması
- Güç transformatörleri: sargıların AC/DC gerilim ölçümü
- Çinko oksit paratonerler (MOA): referans gerilim testi
- Yüksek gerilim kondansatörleri: gerilim bölme ve ölçüm
- Darbe güç kaynakları: darbe gerilim dalga formu analizi
Tipik Kullanım Senaryoları
- Güç sistemi testleri: trafo merkezi ekipmanlarının devreye alınması ve önleyici bakım
- Laboratuvar araştırmaları: yüksek gerilim fizik deneyleri ve kalibrasyon
- Üretim kalite kontrolü: yüksek gerilim ekipmanı üretim hattı testleri
- Sahada kalibrasyon: taşınabilir yüksek gerilim test cihazlarının saha koşullarında doğrulanması
- Eğitim ve öğretim: üniversite ve meslek yüksekokullarında yüksek gerilim deneyleri
Avantajlar
Çift Amaçlı ve Yüksek Hassasiyetli
20 kV AC/DC ölçüm ±%0,5 doğrulukla → enerji sektörü kalibrasyonu için geçerli katı gereksinimleri karşılar
Geniş Frekans Tepkisi
40 Hz–10 kHz bant genişliği → şebeke frekansı, kare dalga ve darbe gerilimi ölçümüne uygundur
Kuru ve Bakımsız
Yağ yok, sızıntı yok, kirlilik yok → güvenli, çevre dostu ve düşük bakım maliyeti
Taşınabilir ve Uyumlu
6,5 kg hafif ağırlık + BNC arayüzü → taşınması ve çeşitli ölçüm cihazlarına bağlanması kolay
Uzun vadede istikrarlı
Yüksek kararlılıkta bileşenler + eş potansiyel ekranlama → güvenilir performans ve uzun kalibrasyon aralığı
SSS
S: GDFR-20, hem AC hem de DC yüksek gerilim ölçümü için uygun mudur?
Y: Evet. Aynı ±0,5% doğrulukla 20 kV AC (etkin değer) ve 20 kV DC (tepe değeri) ölçümü için tasarlanmıştır.
S: Standart gerilim bölme oranı nedir? Özelleştirilebilir mi?
Y: Standart oran 1000:1’dir. İsteğe bağlı olarak 10000:1 gibi özel oranlar da sağlanabilir.
S: Dalga formu analizi için bir osiloskopa bağlanabilir mi?
A: Evet. Standart BNC arayüzüne sahiptir ve osiloskoplar, dijital multimetreler ve veri kaydedicilere doğrudan bağlanabilen 4 m’lik korumalı kablo ile birlikte gelir.
S: Yağla doldurulmuş mu yoksa kuru mu?
A: Yağsız, sızdırmaz, kirlilik yaratmayan ve bakım gerektirmeyen kuru poliüretan köpük dolgu kullanır.
S: Standart pakette neler bulunur?
A: GDFR-20 RC bölücü ana ünitesi, 4 m’lik korumalı BNC ölçüm kablosu, BNC’den banan fiş adaptörü, özel taşıma çantası, kullanıcı kılavuzu ve kalibrasyon belgesi.
