Açıklama
GDFR-300kV/300pF, yüksek gerilim laboratuvarlarında, güç ekipmanı üreticilerinde ve araştırma kurumlarında yıldırım darbe (1,2/50 μs) ve anahtarlama darbe (250/2500 μs) gerilimlerinin doğru ölçümü ve kalibrasyonu için tasarlanmış, yüksek doğruluklu ve yüksek bant genişliğine sahip bir zayıf sönümlü kapasitif gerilim bölücüsüdür. Bu cihaz, DL/T 846.1-2016, GB/T 16927.2-2013 ve IEC 60060-2 standartlarına tam olarak uymakta olup, mükemmel basamak cevabı karakteristiği elde etmek ve dalga formu bozulmasını en aza indirmek amacıyla çok kademe seri bağlı darbe kondansatörleri ile dağıtılmış sönümleme dirençleri kullanır.

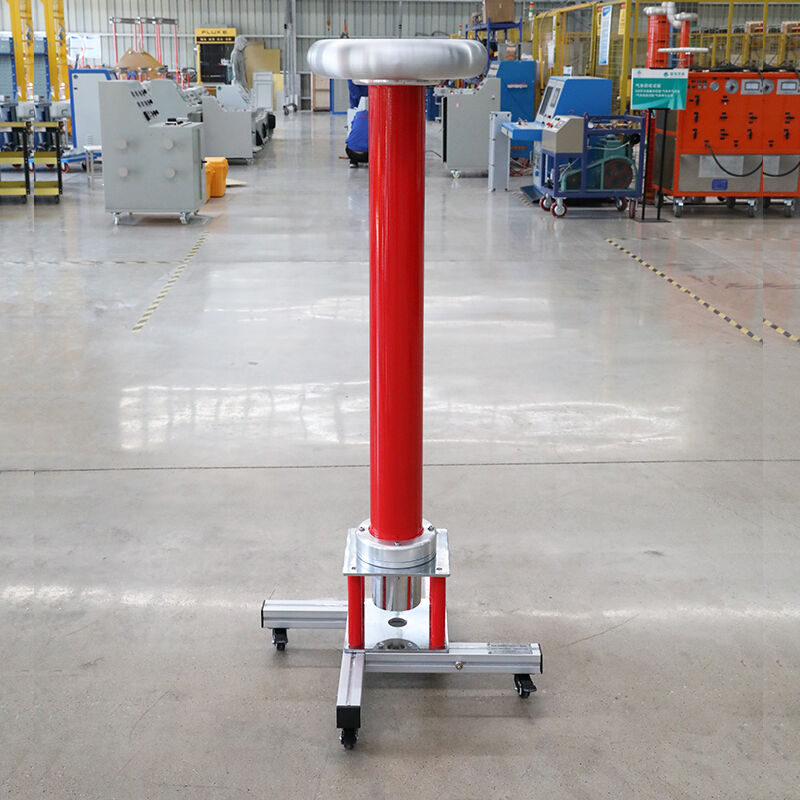

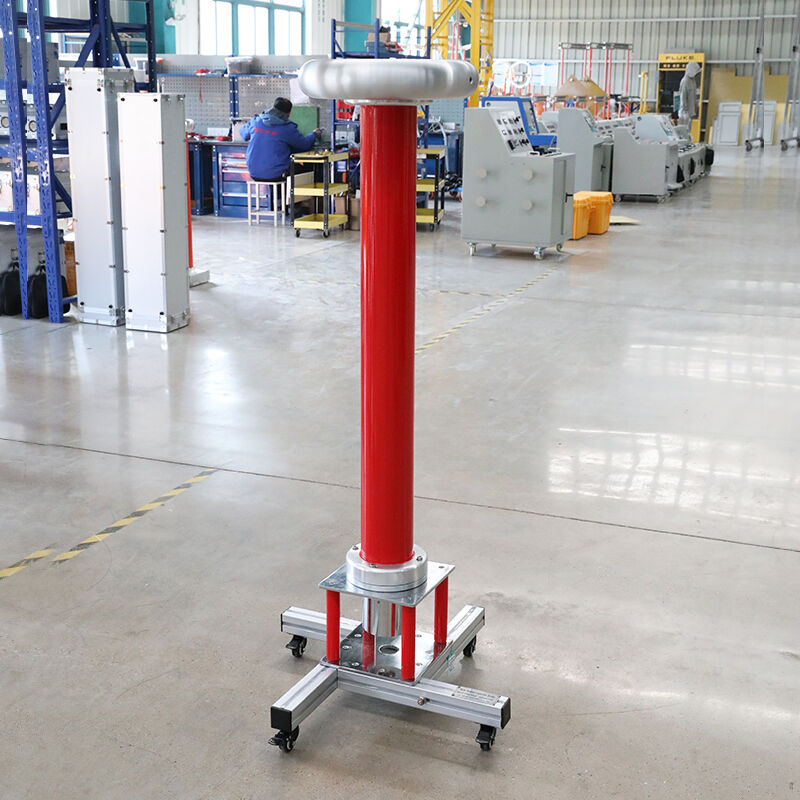

Sistem, paslanmaz çelik bir gerilim bölücü halka ile donatılmış yüksek gerilim bölücü üniteden ve düşük gerilimli dijital ekran/osiloskop arayüzünden oluşur; standart gerilim bölme oranı 1000:1'dir (2000:1 isteğe bağlıdır). Bu sistem, darbe gerilimi jeneratörlerinin kalibre edilmesi için izlenebilir bir darbe gerilimi standardı olarak veya çinko oksit paratonerlerin (MOA) darbe artı gerilim testleri, transformatörlerin darbe dayanım testleri ve izolatörlerin atlama testleri sırasında darbe gerilimlerinin doğrudan ölçülmesi amacıyla kullanılabilir. Kilitlenebilir tekerleklere sahip ağır iş tipi mobil tabanı ve epoksi cam elyaf yalıtım silindiri ile laboratuvar kalibrasyonu ve saha testleri için uygundur.
Özellikler
|
Parametre |
Özelliği |
|
Anma Şimşek Darbe Gerilimi |
300 kV (tepe değeri, pozitif/negatif kutupluluk) |
|
Anma Anahtarlama Darbe Gerilimi |
210 kV (tepe değeri) |
|
Yüksek Gerilim Kolu Kapasitansı |
300 pF ±%5 |
|
Düşük Gerilim Kolu Sığası |
300 nF ±%1 |
|
Standart Voltaj Bölme Oranı |
1000:1 (2000:1 isteğe bağlıdır) |
|
Basamak Yanıt Süresi (T ₐ ) |
≤100ns |
|
Aşırı Yükselme (β) |
≤10% |
|
Kısmi Yanıt Süresi |
≤80 ns |
|
Oran Doğruluğu |
±1% |
|
Yıllık Oran Kararlılığı |
≤±0.5% |
|
Sıcaklık katsayısı |
≤50 ppm/°C |
|
Doğrusallık hatası |
≤±0.5% |
|
Kısmi deşarj |
300 kV’te ≤10 pC |
|

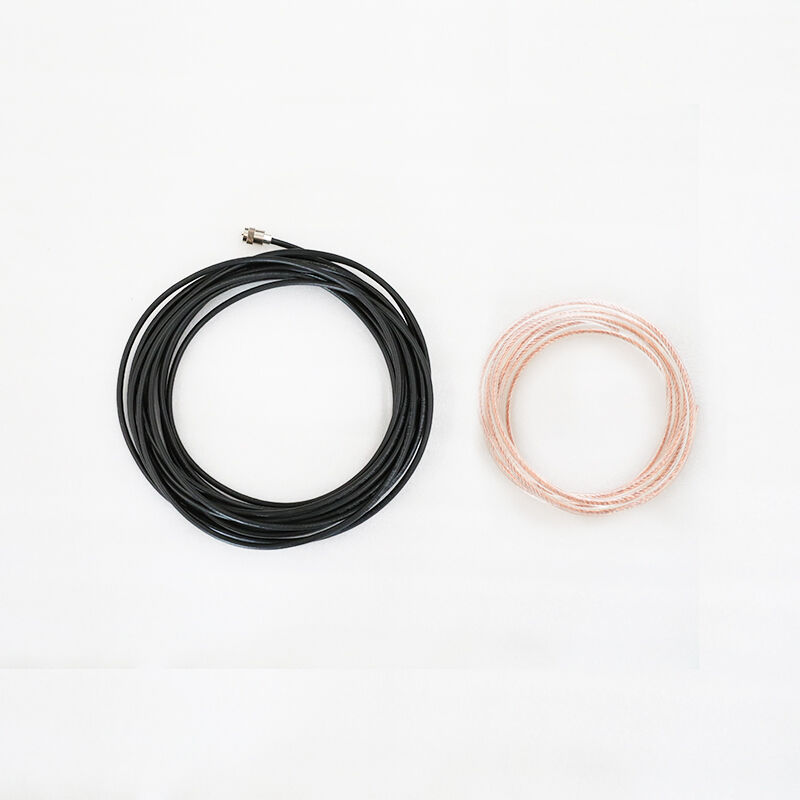

Çıktı Arayüzü |
BNC zırhlı konektör |
|
Yalıtım malzemesi |
Epoksi cam elyaf takviyeli plastik |
|
Gerilim Bölücü Halka Malzemesi |
Paslanmaz çelik |
|
Taban Tipi |
Dört kilitlemeli tekerleğe sahip ağır iş tipi çelik mobil taban |
|
Boyutlar (mm) |
φ400×1800 (gerilim bölücü halka dahil) |
|
Ağırlık |
~45 kg |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 846.1-2016, GB/T 16927.2-2013, IEC 60060-2, IEC 61083-2 |
Uygulamalar
Temel Test Nesneleri
- Darbe gerilimi jeneratörleri: çıkış gerilimi dalga formu ve genliğinin kalibrasyonu
- Çinko oksit paratonerler (MOA): yıldırım darbesi artı gerilim testi
- Güç transformatörleri: yıldırım darbesine dayanma gerilimi testi (LI) ve anahtarlama darbesi testi (SI)
- İzolatörler: yıldırım darbesi atlama gerilimi testi
- Aydınlatma cihazları ve GIS: darbe dayanım gerilimi testi
- Yüksek gerilim kabloları: darbe gerilimi testi
Tipik Kullanım Senaryoları
- Laboratuvar kalibrasyonu: darbe gerilimi ölçüm sistemlerinin izlenebilir kalibrasyonu
- Üretim kalite kontrolü: güç ekipmanlarının üretim hattı testi
- Araştırma ve geliştirme: yüksek gerilim yalıtımı araştırması ve geçici ölçümler
- Sahada test: trafo merkezi ekipmanlarının saha darbe testi
- Uyumluluk denetimi: DL/T 846.1 ve IEC 60060-2 standartlarını karşılar
Avantajlar
≤100 ns Adım Cevabı ve ≤ %10 Aşma
Mükemmel dalga formu sadakati; hızlı darbe geçici olaylarının doğru ölçümü → kritik ekipmanlar için güvenilir test sonuçları
Çok kademe dağıtılmış sönümleme
Salınım ve bozulmayı ortadan kaldırır; 10 MHz’e kadar düz frekans cevabı → darbe dalga formlarının gerçekçi yeniden üretimi
±%1 Doğruluk ve ≤ %0,5/Yıl Kararlılık
Yüksek doğruluk ve uzun vadeli kararlılık → güvenilir izlenebilir ölçümler
Kilitlenebilir Tekerlekli Mobil Taban
Taşınması ve sabitlenmesi kolay; laboratuvar ve saha kullanımına uygun → test verimliliğini artırır
Uluslararası standartlara uygunluk
DL/T 846.1, GB/T 16927.2 ve IEC 60060-2 standartlarını tam olarak karşılar → düzenleyici uyumluluğu sağlar
SSS
S: Yıldırım darbe gerilimleri ile anahtarlama darbe gerilimlerini ölçebilir mi?
A: Evet. 1,2/50 μs yıldırım darbe ve 250/2500 μs anahtarlama darbe gerilimi ölçümü için tasarlanmıştır.
S: Basamak cevabı süresi ve aşırı tepki (overshoot) nedir?
A: ≤100 ns adım cevap süresi ve ≤ %10 aşma; IEC 61083-2 Sınıf 2 gereksinimlerini karşılar.
S: Alan kullanımına uygun mudur?
Y: Evet. Kilitlenebilir tekerleklere sahip dayanıklı bir taşınabilir tabana sahiptir; bu da taşınmasını ve sahada sabitlenmesini kolaylaştırır.
S: Darbe gerilim jeneratörlerinin kalibre edilmesinde kullanılabilir mi?
A: Evet. ±%1 doğruluk ve ≤ %0,5/yıl kararlılık, darbe gerilim jeneratörlerinin izlenebilir kalibrasyonu için uygundur.
