GDPD-414 Taşınabilir Kısmi Deşarj Tanı Analizörü
GDPD-414 Dijital Akıllı Taşınabilir Kısmi Deşarj Tanı Analizörü: 4 Kanallı Senkron Alım, 250 MHz Yüksek Hızlı Örnekleme, DSP/FPGA Donanım Hızlandırma Özelliği, Çoklu Sensör Uyumluluğu, Akıllı Hızlı Bulut Platformu Entegrasyonu; 10 kV–500 kV Güç Ekipmanlarında Detaylı Kısmi Deşarj Tanısı ve Arıza Yerleşimi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDPD-414 bir profesyonel sınıf, sahada optimize edilmiş taşınabilir kısmi deşarj tanı cihazı yüksek gerilimli güç ekipmanlarının derin yalıtım arızalarını tanılamak ve arızaları doğrulukla yerleştirmek amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1432.3-2016 , DL/T 1982-2019 ve IEC 60270:2015 standartlarına uygun olup, dört kanallı eşzamanlı veri toplama ve gerçek zamanlı sinyal işleme sağlamak için kendi geliştirdiği yüksek hızlı DSP/FPGA örnekleme kartını kullanır.

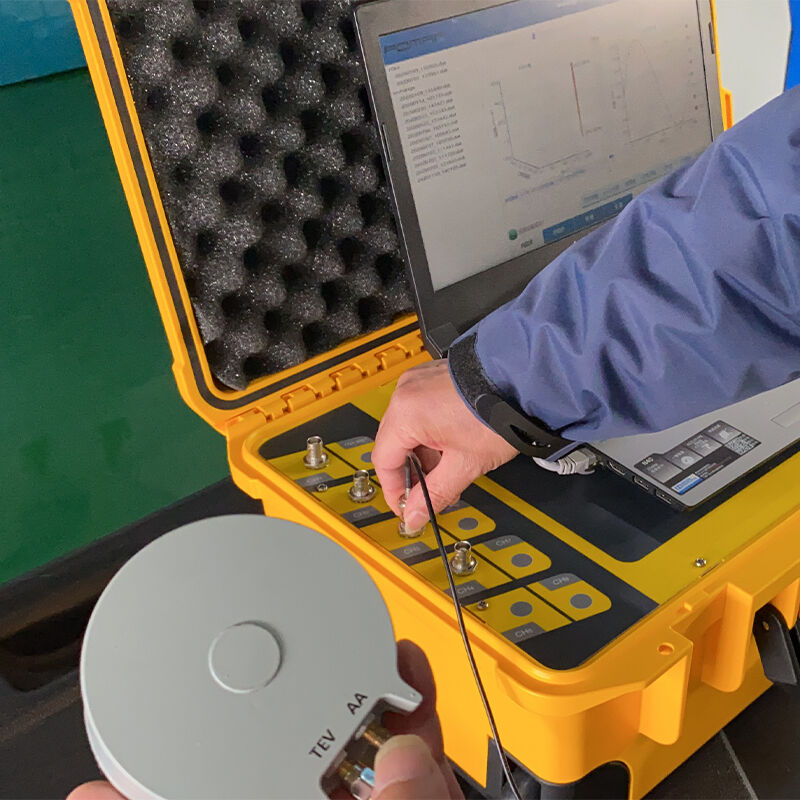

Cihazın özellikleri şunlardır: modüler Tasarım tEV, AE, UHF ve HFCT sensörleriyle tamamen uyumlu olup, farklı veya aynı sensörlerden dört kanalı aynı anda yapılandırmanıza olanak tanır; bu da çeşitli ekipman türlerinin test gereksinimlerini karşılar. Dahili olarak uzman teşhis sistemi çok boyutlu verilere dayanarak deşarj tiplerini otomatik olarak analiz edebilir, ciddiyet seviyelerini belirleyebilir ve arıza konumlarını tespit edebilir. Şunlarla donatılmıştır: çift Çalışma Modu (8,1 inç endüstriyel dokunmatik ekran + isteğe bağlı dizüstü bilgisayar), hem saha koşullarında hızlı testleri hem de laboratuvar ortamında derinlemesine analizleri destekler. Entegre edilmiş Smart Quick bulut platformu uzaktan veri yükleme, paylaşım ve ekipmanların tam yaşam döngüsü yönetimini sağlar. 8 kg’den hafif bir mühendislik şasisi tasarımı ve 12 saatlik uzun süreli pil ömrü ile saha teşhisi ve laboratuvar araştırmaları için idealdir. Özellikle derin kusur teşhisi, arıza lokalizasyonu, fabrika tipi testler, bilimsel araştırma ve kabul testleri için uygundur; bu testler anahtarlama donanımları, GIS sistemleri, güç transformatörleri, yüksek gerilim kabloları, ölçüm transformatörleri ve diğer güç ekipmanları için yapılır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Örnekleme Mimarisi | Kendi kendine geliştirilen DSP/FPGA donanım hızlandırma kartı |
| Eşzamanlı Kanallar | 4 bağımsız kanal (6/8/16 kanal seçeneği mevcuttur) |
| Örnekleme Hızı | kanal başına 250 MS/s |
| Çözünürlük | 12 bit |
| Eşzamanlama Modları | Dahili senkronizasyon, Şebeke senkronizasyonu, Optik senkronizasyon (opsiyonel) |
| İşletim Sistemi | Linux yerleşik sistemi (bağımsız çalışma modu) / Windows (PC modu) |
| Görüntüleme | 8,1 inç yüksek parlaklıklı endüstriyel dokunmatik ekran |
| Saklama | 512 MB dahili depolama + sınırsız bulut depolama |
| İletişim | LAN, WIFI (seçmeli), USB 2.0 |
| Bulut platformu | Akıllı Hızlı Bulut Platformu Entegrasyonu |
| TEV Tespiti | |
| Frekans aralığı | 3 MHz – 100 MHz |
| Ölçüm Aralığı | 0 – 60 dBmV |
| Doğruluk | ±1 dBmV |
| Çözünürlük | 1 dBmV |
| AE Tespiti | |
| Frekans aralığı | 20 kHz – 200 kHz |
| Ölçüm Aralığı | 0 – 60 mV (AE) / 0 – 60 dBµV (AA) |
| Hassasiyet | 0,01 mV |
| UHF Tespiti | |
| Frekans aralığı | 300 MHz – 1800 MHz |
| Ölçüm Aralığı | -80 – 10 dBm |
| Doğruluk | ±1dBm |
| HFCT Tespiti | |
| Frekans aralığı | 0,5 MHz – 100 MHz |
| İletim Empedansı | >15 mV/mA (10 MHz) |
| Dinamik aralık | 60dB |
| Doğruluk | ±1dB |
| Genel parametreler | |
| Uzman Teşhisi | Evet (deşarj türü tanımlaması, ciddiyet değerlendirmesi, arıza konumlandırması) |
| Harita Görüntüleme | PRPD, PRPS, dalga formu, spektrum, darbe sayısı, trend, 3B harita |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | Entegre 12 V/6000 mAh lityum pil + AC 220 V ± %10, 50 Hz |
| Batarya ömrü | ≥12 saat süreli çalışma |
| Şarj süresi | ≤6 saat (tam şarj süresi) |
| Boyutlar | 420×320×150 mm (Uzunluk×Genişlik×Yükseklik) |
| Ağırlık | <3 kg (ana ünite), <8 kg (tam set) |
| Çalışma sıcaklığı | -20°C ~ +60°C |
| Çalışma nem oranı | 0 – 90 % RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 1432.3-2016, DL/T 1982-2019, IEC 60270:2015, GB/T 7354-2018 |
Uygulamalar
Temel Test Nesneleri
- Aydınlatma Anahtarları ve Halka Ana Üniteleri : 10 kV–35 kV iç ve dış mekân aydınlatma anahtarları ile halka ana üniteleri
- GIS ekipmanı : 110 kV–500 kV GIS ve HGIS gaz yalıtımlı aydınlatma anahtarları
- Güç transformatörleri : 10 kV–500 kV yağlı ve kuru tip güç transformatörleri
- Yüksek gerilim kabloları : 10 kV–220 kV XLPE güç kabloları, kablo uçları ve ekler
- Alet Transformatorları : 10 kV–220 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Diğer Ekipmanlar : Reaktörler, aşırı gerilim sınırlayıcılar, havai hatlar
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerinde derin arıza teşhisi ve arıza yerinin tespiti
- Kusur teşhis ekipleri : Kısmi deşarj arızalarının hassas konum tespiti ve analizi
- GIS üretim tesisleri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Trafo imalat tesisleri : Üretim ve teslimat sırasında kısmi deşarj testleri
- Bilimsel araştırma enstitüleri : Kısmi deşarj mekanizması araştırması ve standartların oluşturulması
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
Avantajlar
Uluslararası standartlara uygunluk
DL/T 1432.3-2016, DL/T 1982-2019 ve IEC 60270:2015 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır ve tahkimat temeli olarak kullanılabilir
Endüstri Öncüsü 4 Kanallı Senkron Alım
Aynı anda 4 kanal sinyali toplar, çok noktalı senkron testi destekler → gelişmiş Zamanla Varış Farkı (TDOA) teknolojisiyle kısmi deşarj arızasının konumunu belirler
250 MHz Yüksek Hızlı Örnekleme ve DSP/FPGA Hızlandırma
Yüksek frekanslı geçici kısmi deşarj sinyallerini yakalar, gerçek zamanlı donanım işlemenin sağlar → sinyal bozulması ve kaybını önler, doğru ölçümü garanti eder
Tam Sensör Uyumluluğu
Tek bir cihaz tüm yaygın kısmi deşarj tespit yöntemlerini destekler → tüm türdeki enerji ekipmanlarının test ihtiyaçlarını karşılar
Gelişmiş Uzman Tanı Sistemi
Deşarj tiplerini otomatik olarak tanımlar ve arızaları yerleştirir → operatör beceri gereksinimlerini azaltır, teşhis doğruluğunu artırır
Akıllı Hızlı Bulut Platformu Entegrasyonu
Uzaktan veri yükleme, paylaşım ve tam yaşam döngüsü yönetimi → akıllı enerji ekipmanı yönetimini sağlar

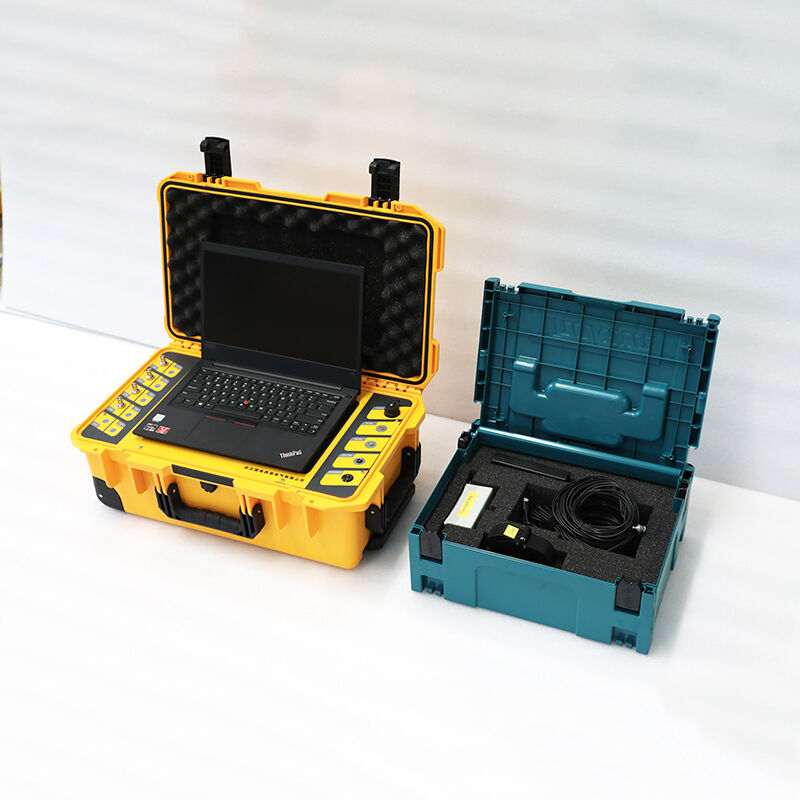

Çift Çalışma Modu
Hem sahada hızlı test hem de laboratuvar ortamında derinlemesine analiz desteği sunar → tek cihaz, çoklu uygulama senaryolarını karşılar
12 Saatlik Ultra Uzun Pil Ömrü
Uzak bölgelerde iki ardışık gün boyunca saha testi yapmak için yeterlidir → uzak bölgelerde harici güç kaynağına gerek yoktur
Taşınabilir Mühendislik Tasarımı
Tam set ağırlığı <8 kg, taşınması ve taşınması kolay → sağlaması için idealdir ve acil onarım durumlarında kullanılır
SSS
S: Kısmi deşarj arıza yerinin tespiti yapılabilir mi?
Y: Evet. GDPD-414 destekler zamanla Varış Farkı (TDOA) arıza yer tespiti teknolojisi gIS ve yüksek gerilim kabloları için. Farklı konumlara birden fazla sensör yerleştirilerek ve 4 kanallı eşzamanlı veri toplama işlevi kullanılarak, kısmi deşarj sinyallerinin her bir sensöre ulaşma zaman farkına göre arıza konumu doğrudan ve hassas bir şekilde hesaplanabilir.
S: Bulut platformuna veri yükleme desteği var mı?
Y: Evet. Cihaz, Smart Quick bulut platformu entegre edilmiştir ve test verilerini gerçek zamanlı olarak buluta yükleyebilir. Kullanıcılar, web portali veya mobil UYGULAMA üzerinden verileri görüntüleyebilir, rapor oluşturabilir ve uzaktan tanı koyma işlemi yapabilir. Ayrıca ekipmanların tam yaşam döngüsü yönetimi, yalıtım durumu değişimlerinin takibi ve kalan ömrün tahmin edilmesi gibi işlevleri de destekler.
S: Hangi çalışma modlarını destekler?
Y: GDPD-414 şu modları destekler: çift Çalışma Modu :
- Bağımsız mod : Sahada hızlı test ve temel veri analizi için dahili 8,1 inç dokunmatik ekran ile Linux gömülü sistemi kullanın

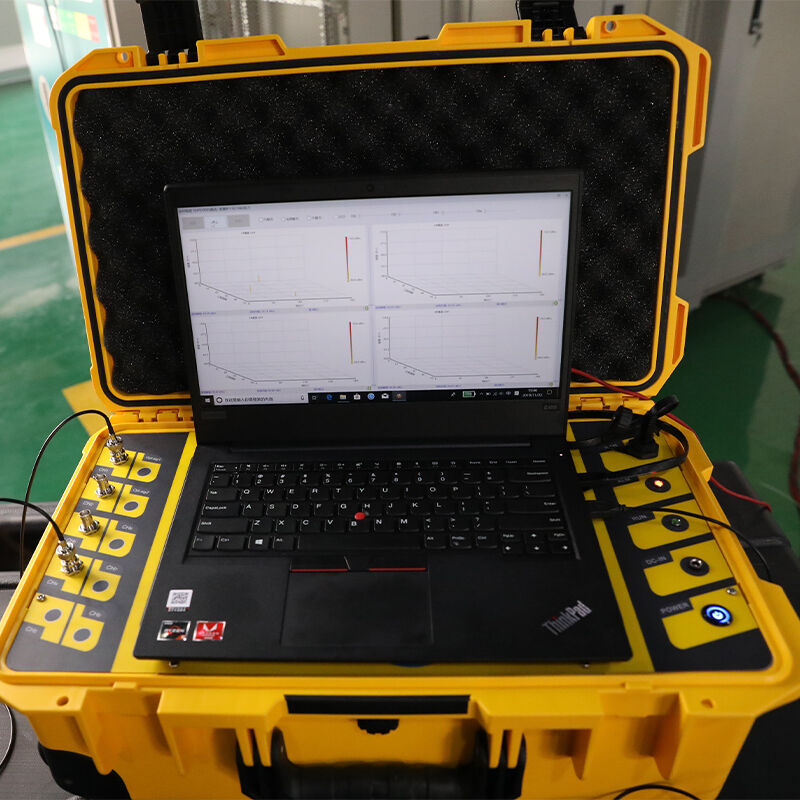

- PC modu : Derinlemesine veri işleme, gelişmiş harita analizi ve rapor oluşturma için bir dizüstü bilgisayara USB ile bağlanın ve profesyonel Windows analiz yazılımını kullanın
Q: Pil ömrü ne kadardır?
Y: Dahili 12 V/6000 mAh yüksek kapasiteli lityum pil, sürekli olarak 12 saatten fazla çalışabilir; bu, sahada iki ardışık gün test yapmak için yeterlidir. Şarj süresi yaklaşık 6 saattir.
