GD-610C Uzaktan Ultrasonik Kısmi Deşarj Dedektörü
GD-610C Dijital Akıllı Uzaktan Ultrasonik Kısmi Deşarj Dedektörü: 30 m Uzun Mesafeli Tespit, Kırmızı Lazer Konumlandırma, Saatte 30 km Hızla Araç Üzerinden Denetim Desteği, Kablosuz Uygulama (APP) İşletimi, Akıllı Hızlı Bulut Platformu Entegrasyonu; 3–110 kV İletim Hatları ve Açık Alan Güç Ekipmanlarında Çalışma Anında Tespit İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GD-610C bir güvenliğe optimize edilmiş uzaktan ultrasonik kısmi deşarj dedektörü erişimi zor olan yükseklikte ve açık alanda bulunan enerji ekipmanlarının canlı ortamda tespiti için özel olarak tasarlanmıştır tamamen uyumludur DL/T 1982-2019 , DL/T 1432.3-2016 ve IEC 60270:2015 standartlarına uygun olarak, yüksek hassasiyetli yönlendirilebilir ultrasonik sensör ve kırmızı lazer hedefleme sistemi kullanarak kısmi deşarj sinyallerinin 30 metreye kadar mesafeden temas gerektirmeden tespitini sağlar.
Cihaz, yenilikçi bir ayrı kablosuz tasarım ultrasonik dedektörün bağımsız olarak kullanılmasını veya gerçek zamanlı veri görüntüleme ve analizi için bir mobil telefon/tablete kablosuz olarak bağlanmasını sağlar. Endüstride lider 30 km/sa düşük hızda araç montajlı muayene işlevi durmadan büyük ölçekli iletim hattı muayenesinin verimli bir şekilde gerçekleştirilmesini sağlar. Smart Quick bulut platformu ile donatılmıştır; gerçek zamanlı veri yükleme, uzaktan teşhis ve ekipmanın tam yaşam döngüsü yönetimini destekler. Sadece 0,8 kg ağırlığında ultra hafif yapıya ve 8 saatlik uzun süreli pil ömrüne sahip olması, tüm gün boyu açık alanda yapılan muayeneler için idealdir. iletim hattı günlük muayenesi, trafo merkezlerinde yüksek yerdeki ekipman arızalarının giderilmesi, açık alanda anahtarlama ekipmanları ve transformatör bakımı için uygundur; 3~110 kV güç sistemleri.
Özellikler
| Parametre | Özelliği |
|---|---|
| Ultrasonik sensör | |
| Merkez Frekans | 40,0±1,0 kHz |
| Band Genişliği | 2,0 kHz |
| Işık Açısı | 6° (3 dB) |
| Ölçüm Aralığı | -7 dB ~ 60 dB (0 dB = 1 μBar/V) |
| Doğruluk | ±1dB |
| Çözünürlük | 1dB |
| Hassasiyet | -65 dB |
| Sistem parametreleri | |
| Maksimum Tespit Mesafesi | 30 metre (10 pC deşarj için) |
| Araç Üzerine Monteli Muayene Hızı | Saatte 30 km’ye kadar |
| Lazer konumlandırma | Yüksek parlaklıkta kırmızı lazer; güçlü güneş ışığında bile görünür |
| Kablosuz bağlantı | Bluetooth 5.0, menzil ≤ 10 metre |
| İşletim Sistemi | Android 8.0 ve üzeri |
| Bellek | 4 GB RAM, 64 GB ROM |
| KAMERA | Fotoğraf ve video kaydı için entegre kamera |
| Kulaklık çıkışı | 3,5 mm stereo kulaklık jakı |
| Bulut platformu | Akıllı Hızlı Bulut Platformu Entegrasyonu |
| Güç Kaynağı | |
| Pil Türü | Entegre 8,4 V / 3500 mAh lityum pil |
| Batarya ömrü | ≥8 saat sürekli çalışma |
| Şarj süresi | ~5 saat (tam şarj) |
| Charger | 8,4 V / 2 A AC şarj cihazı |
| Genel parametreler | |
| Boyutlar | Dedektör: 260 × 80 × 60 mm (U × G × Y) |
| Ağırlık | ~0,8 kg (pil dahil) |
| Kasa | Dayanıklı ABS plastik ile kauçuk koruyucu köşeler |
| Koruma derecesi | IP54 (toz geçirmez ve sıçramaya dayanıklı) |
| Çalışma sıcaklığı | -20°C ~ +60°C |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 1982-2019, DL/T 1432.3-2016, IEC 60270:2015, GB/T 7354-2018 |
Uygulamalar
Temel Test Nesneleri
- İletim Hatları : 3~110 kV havai iletim hatları, izolatörler, donanım bağlantı parçaları
- Trafo merkezi yüksek irtifa ekipmanları : Trafo yağlı yalıtım boruları (bushings), GIS baraları, ayırıcılar, aşırı gerilim sınırlayıcılar
- Dış ortamda kullanılan anahtarlama cihazı : 10 kV~35 kV açık hava anahtarlama tesisleri ve halka anahtarlama üniteleri
- Kablo uçbirimleri : Yüksek gerilim kablo uç bağlantıları ve ara eklemeler
- Diğer Ekipmanlar : Kuru tip transformatörler, motorlar, reaktörler, kondansatörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : İletim hattı günlük denetimleri ve trafo merkezlerinde rutin bakım faaliyetleri
- İletim hattı denetim ekipleri : Büyük ölçekli iletim hattı arıza taraması ve arıza yerinin belirlenmesi
- Trafo merkezi bakım ekipleri : Yüksek irtifa ekipmanlarında tırmanmadan kısmi deşarj tespiti
- Enerji mühendisliği şirketleri : Yeni ekipmanların devreye alınması ve kabul testleri
- Endüstriyel ve madencilik işletmeleri : İç güç ekipmanlarının rutin muayenesi ve bakımı
Avantajlar
Uluslararası standartlara uygunluk
DL/T 1982-2019, DL/T 1432.3-2016 ve IEC 60270:2015 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
Sektörde lider 30 m uzaklıkta uzaktan tespit
: En fazla 30 metre mesafeden temassız tespit → yüksek irtifa operasyonlarına ilişkin güvenlik risklerini ortadan kaldırır; ekipmana tırmanma gerekmez
araçla monte edilen 30 km/sa hızda muayene
En fazla 30 km/sa hızda sürekli tespit → geleneksel manuel muayeneye kıyasla 10 kat daha verimli, büyük ölçekli iletim hattı taramaları için ideal
Kırmızı Lazerle Hassas Konumlandırma
Yüksek parlaklıkta kırmızı lazer hedefleme → şiddetli güneş ışığı altında bile deşarj noktalarını doğrudan konumlandırır
Bölünmüş Kablosuz Tasarım ve Mobil Uygulama İşletimi
Esnek bölünmüş tasarım, mobil telefon/tablet ile kablosuz bağlantı → kullanımı kolaydır; sahada belgeleme amacıyla fotoğraf çekme ve video kaydı destekler
Akıllı Hızlı Bulut Platformu Entegrasyonu
Gerçek zamanlı veri yükleme, uzaktan teşhis ve ekipmanın tam yaşam döngüsü yönetimi → akıllı enerji ekipmanı yönetimini sağlar
SSS
S: GD-610C ile diğer ultrasonik PD dedektörleri arasındaki fark nedir?
Y: GD-610C, özellikle açık alanda ve yüksek irtifada bulunan ekipmanların uzaktan tespiti için tasarlanmıştır . Maksimum tespit mesafesi 30 metredir, saatte 30 km hızla araç üzerinden yapılan incelemeyi destekler ve kırmızı lazer konumlandırma sistemiyle donatılmıştır. Geleneksel ultrasonik dedektörler çoğunlukla kapalı alanlardaki ekipmanların yakın mesafeden tespiti için kullanılır ve iletim hattı incelemelerinin gereksinimlerini karşılayamaz.
S: Hareket halindeki bir araçtan iletim hatlarındaki kısmi deşarjı tespit edebilir mi?
Y: Evet. GD-610C, saatte 30 km hızla düşük hızda araç üzerinden yapılan incelemeyi destekler . İnceleme aracı çatısına monte edilebilir ve yol boyunca iletim hatlarında sürekli kısmi deşarj sinyallerini tespit edebilir; ayrıca GPS konumu ve anormal sinyalleri otomatik olarak kaydeder. Bu durum, büyük ölçekli iletim hattı incelemelerinin verimliliğini büyük ölçüde artırır.
S: Kullanımı için profesyonel eğitim gereklidir mi?
A: Hayır. GD-610C, basit ve açık işlevlere sahip sezgisel bir mobil UYGULAMA işlem arayüzüne sahiptir. Temel işlemler, kısa bir eğitimden sonra kolayca öğrenilebilir. Cihaz, sinyalleri otomatik olarak işler ve alarm uyarıları verir; bu da operatörlerin sahip olması gereken beceri düzeyini düşürür.
S: Cihaz, kısmi deşarj sinyallerini ortam gürültüsünden ayırt edebilir mi?

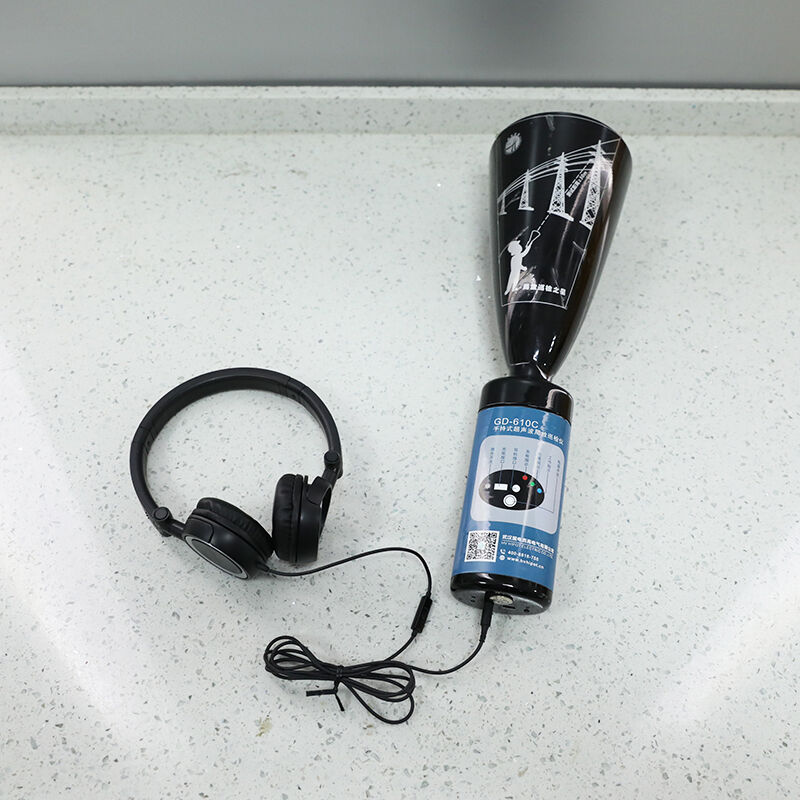

A: Evet. GD-610C, 6° dar bantlı yönlendirilmiş ultrasonik sensör kullanır ve çok aşamalı dijital filtreleme teknolojisiyle rüzgâr sesi ve mekanik titreşim gibi ortam gürültülerini etkili bir şekilde süzer. Ayrıca kulaklıkla izleme özelliğine sahiptir; bu sayede operatörler, deşarj sesini ve gürültüyü işitsel özelliklerine dayanarak birbirinden ayırabilirler.
