GDTF-810 kVA/270 kV Değişken Frekanslı Rezonans Test Sistemi
GDTF-810kVA/270kV Trafo Merkezi Değişken Frekanslı Rezonans Test Sistemi: 270kV AC çıkış, 6×45kV’lik reaktörlerin seri/paralel bağlantıları ile oluşturulur; frekans aralığı 30-300Hz, kalite faktörü Q≥30, otomatik frekans taraması özelliği vardır; tam korumaya sahiptir; 220kV uzun kablolar, büyük ölçekli GIS ve transformatörler için AC yüksek gerilim dayanım testlerine uygundur; DL/T 849.6-2016 standardına uygundur.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDTF-810kVA/270kV bir yüksek kapasiteli, sahada optimize edilmiş değişken frekanslı seri rezonans test sistemi özellikle 220 kV trafo merkezlerindeki büyük kapasiteli elektrikli ekipmanlar için AC dayanım gerilimi testlerine özel olarak tasarlanmıştır tamamen uyumludur DL/T 849.6-2016 ve GB 50150-2016 standartlarıyla; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini benimseyerek, geleneksel test transformatörlerinin çok ağır olması ve aşırı uzun kablolar ile büyük GIS ekipmanları için yetersiz kapasite oluşturması sorununu çözer.

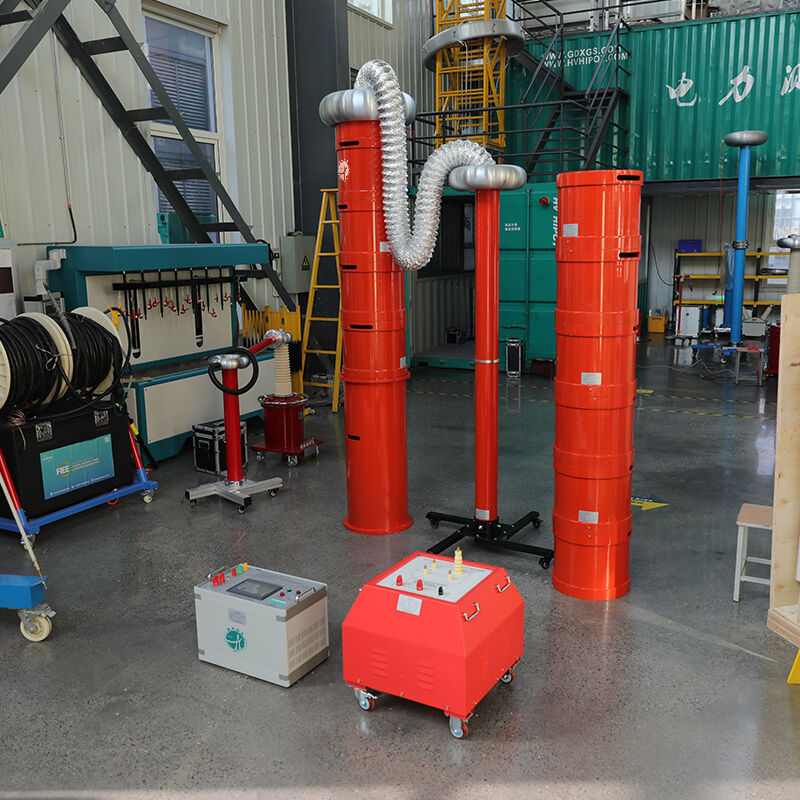

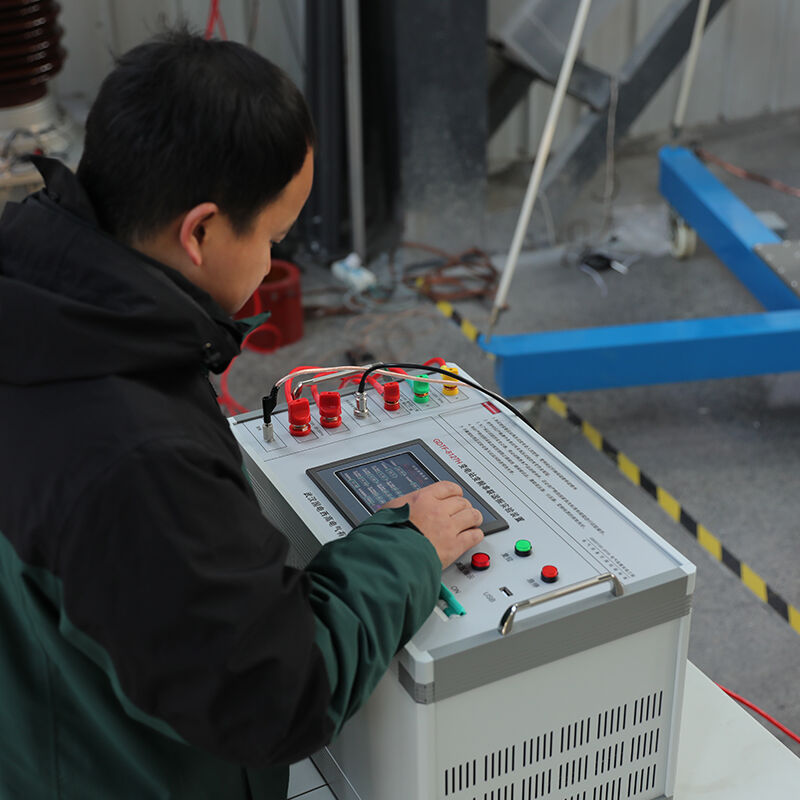

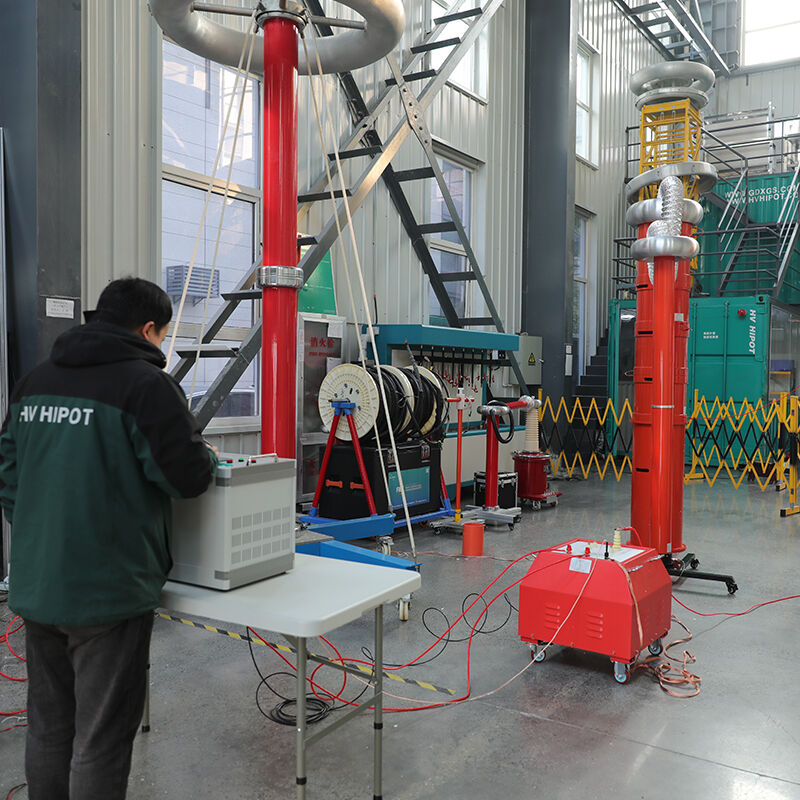

Sistem, değişken frekanslı kontrol güç kaynağından, bir uyarma transformatöründen, altı adet özdeş 45 kV/3 A'lik kuru tip epoksi döküm reaktörden ve 0,5 sınıf standart kapasitif bölücüden oluşur. Reaktörler, farklı test gerilimi ve akım gereksinimlerine uyum sağlamak için seri veya paralel olarak esnek bir şekilde bağlanabilir. Sistem, 7 inçlik renk dokunmatik ekran ve gelişmiş otomatik frekans tarama algoritması donatılmıştır; bu sayede rezonans noktası 30 saniye içinde otomatik olarak bulunur, tüm test işlemi tek bir tıklamayla tamamlanır ve tüm test verileri izlenebilirlik amacıyla kaydedilir. Sistem, kapsamlı güvenlik koruması aşırı gerilim, aşırı akım, atlama (flashover), sıfırdan başlama ve acil durdurma gibi güvenlik fonksiyonlarını içerir devreye alma ve önleyici bakım testleri için idealdir; 220 kV uzun mesafeli XLPE güç kabloları, büyük GIS sistemleri, güç transformatörleri, izolatörler, buşingler ve kesici donanımları için kullanılır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Giriş Gücü | 3 fazlı 380 V ± %10, 50 Hz |
| Nominal çıkış kapasitesi | 810 kVA |
| Adlık Çıkış Voltajı | 0–270 kV AC (Etkin Değer) |
| Adlık çıkış akımı | 3 A (6 adet seri) / 6 A (3 adet seri + 2 adet paralel) / 9 A (2 adet seri + 3 adet paralel) / 18 A (6 adet paralel) |
| Reaktör Konfigürasyonu | 6×45 kV/3 A kuru tip epoksi sarımlı reaktörler |
| Kombinasyon Modları | 45 kV/18 A, 90 kV/9 A, 135 kV/6 A, 270 kV/3 A |
| Çalışma frekansı aralığı | 30 Hz–300 Hz |
| Frekans Çözünürlüğü | 0,1 Hz |
| Frekans Kararlılığı | ≤0.01% |
| Sistem Kalite Faktörü (Q) | ≥30 (tipik değer: 30–50) |
| Çıkış dalga formu bozulması | ≤1% |
| Gerilim ölçüm doğruluğu | ≤±1,5 % Tam Ölçek |
| Akım Ölçüm Doğruluğu | ≤±1,5 % Tam Ölçek |
| Test Modları | Otomatik test, Manuel test, Zamanlı test |
| Zamanlama aralığı | 0–9999 s ayarlanabilir |
| Görüntüleme | 7 inçlik renk dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile) |
| Veri Dışa Aktarma | USB flash sürücüsü |
| Koruma fonksiyonları | Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
| Sürekli işlem süresi | tam yükte 60 dakika |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Uyumluluk | DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (220 kV Trafo Merkezi)
- XLPE güç kabloları : 220 kV/400 mm² kablolar ≤1,5 km, 110 kV/400 mm² kablolar ≤3 km, 35 kV/300 mm² kablolar ≤6 km, 10 kV/300 mm² kablolar ≤12 km
- GIS ve gazla yalıtılmış anahtarlama donanımı : 220 kV büyük ölçekli GIS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri : 220 kV ana güç transformatörleri ve dağıtım transformatörleri
- Kılıflar ve izolatörler : 220 kV transformatör kılıfları, direk tipi izolatörler, asma izolatörler
- Anahtarlama Donanımı ve Panolar : 110 kV ve altı orta gerilim anahtarlama donanımı
- Kondansatörler ve reaktörler : yüksek gerilim güç kondansatörleri ve reaktörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma : GB 50150-2016’ya göre yeni ekipman kabul testleri
- Önleyici Bakım : periyodik yalıtım dayanımı testleri
- Santral testleri : jeneratör transformatörü ve yardımcı ekipman testleri
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- İnşaat sahası testleri yeni kurulan ekipmanın sahada testi
Avantajlar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Esnek Reaktör Birleşimi
6 kademe 45 kV reaktörü seri veya paralel bağlanabilir → tek bir sistem, 10 kV ile 220 kV arası tüm test gereksinimlerini karşılar
810 kVA Ultra-Yüksek Kapasite
Yeterli akım 1,5 km 220 kV XLPE kabloları ve büyük GIS ekipmanları için → alt-test yapılmaz, doğru sonuçlar sağlar
Otomatik Rezonans Bulma
Tek tıklamayla otomatik tarama, rezonans noktasını 30 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Saf sinüs dalgası çıkışı
Dalga formu bozulması ≤ %1 → ulusal ve uluslararası standartların katı gereksinimlerini karşılar
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + atlama koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
SSS
Soru: Değişken frekanslı rezonans test sisteminin çalışma prensibi nedir?
Cevap: Seri rezonans prensibini kullanır: güç kaynağının çıkış frekansı ayarlanarak reaktörün endüktansı ile test örneğinin kapasitesi arasında rezonans sağlanır; bu sayede küçük bir giriş gücüyle test örneğinde yüksek gerilim ve büyük akım oluşturulur.
S: Rezonans test sistemi ile geleneksel test transformatörü arasındaki fark nedir?
A:
- Rezonans sistemi : Giriş gücü, çıkış gücünün yalnızca 1/Q’sudur (Q≥30), hafif ağırlıkta, küçük boyutlu, saf sinüs dalgası çıkışı, gerilim yükselmeleri etkisi yoktur
- Geleneksel test transformatörü : Giriş gücü, çıkış gücüne eşittir; ağır, büyük boyutlu, dalga formu bozulması vardır; kapasitif yükler için ciddi gerilim yükselmesi etkisi vardır
S: Rezonans noktası bulmak ne kadar sürer?
Y: Otomatik frekans tarama algoritması, çoğu test örneği için rezonans noktasını 30 saniye. içinde bulabilir.
S: 220 kV XLPE kablonun test edilebileceği maksimum uzunluk nedir?
Y: 270 kV’te 2 A nominal akımla 220 kV/400 mm² XLPE güç kablosunun en fazla 1 km’si test edilebilir , 110 kV/400 mm² XLPE güç kablosundan 2 km , veya 10 kV/300 mm² XLPE güç kablosundan 8 km .
Soru: Güç frekansı ve değişken frekans testleri için birlikte kullanılabilir mi?
C: Evet. 30–300 Hz geniş frekans aralığı farklı standartlara göre hem güç frekansı (50 Hz) hem de değişken frekans (20–300 Hz) testlerini destekler.
