Açıklama

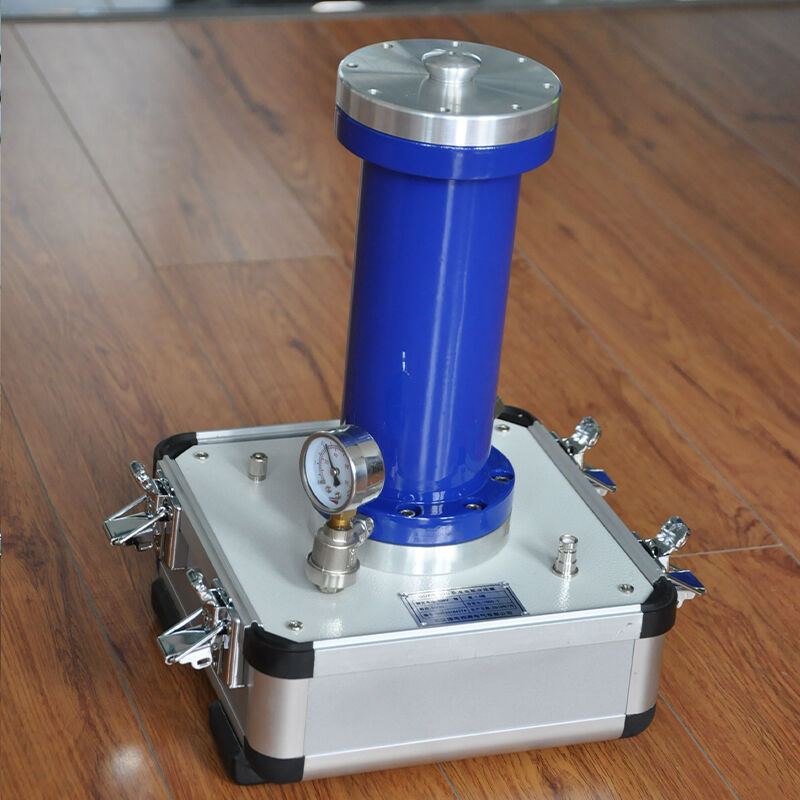

GDFR-50G, enerji dağıtım şirketleri, metroloji laboratuvarları ve elektrikli ekipman üreticileri için DC yüksek gerilimlerin doğru ölçümü ve kalibrasyonu amacıyla tasarlanmış, yüksek hassasiyetli ve yüksek kararlılıklı bir DC standart direnç gerilim bölücüsüdür. Ürün, DL/T 846.1-2004 ve GB/T 16927.2-2013 standartlarına tam olarak uymaktadır; yüksek hassasiyetli, ithal edilmiş yüksek gerilimli endüktif olmayan dirençler ile eşpotansiyel ekranlama teknolojisi kullanılarak kaçak akım ve elektromanyetik girişim en aza indirilmiştir; bu da uzun vadeli ölçüm doğruluğu ve kararlılığı sağlar.
Sistem, yüksek gerilim bölücü ünitesi ve düşük gerilimli dijital gösterge ölçerinden oluşur; standart gerilim bölme oranı 10000:1'dir (1000:1 isteğe bağlı). DC yüksek gerilim jeneratörlerini, elektrostatik voltmetreleri ve diğer yüksek gerilim ölçüm cihazlarını kalibre etmek için izlenebilir bir DC yüksek gerilim standardı olarak veya doğrudan 50 kV’a kadar DC yüksek gerilimleri ölçmek için kullanılabilir. Hafif, taşınabilir tasarım ve geniş çalışma sıcaklık aralığı ile laboratuvar kalibrasyonu ve saha koşullarında alan testleri için uygundur.
Özellikler
|
Parametre |
Özelliği |
|
Nominal DC voltajı |
50 kV (negatif/pozitif kutupluluk) |
|
Standart Voltaj Bölme Oranı |
10000:1 (1000:1 isteğe bağlı, özel oranlar mevcuttur) |
|
Giriş Empedansı |
150MΩ |
|
Eşpotansiyel Kalkanlama Direnci |
300 MΩ |
|
Ölçüm doğruluğu |
okuma değerinin ±0,1%’i (0,01% isteğe bağlı) |
|
Yıllık Oran Kararlılığı |
≤0.05% |
|
Sıcaklık katsayısı |
≤25 ppm/°C |
|
Doğrusallık hatası |
≤0.05% |
|
Görüntüleme |
4 haneli dijital LCD |
|
Bağlantı |
BNC zırhlı kablo |
|
Güç Kaynağı (Gösterge Ölçer) |
AC 220 V ± %10, 50 Hz (pil isteğe bağlı) |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
Bölücü ünite: 300 × 300 × 620; Gösterge ölçer: 200 × 150 × 80 |
|
Ağırlık |
Bölücü ünite: ~15 kg; Gösterge ölçer: ~1 kg |
|
Uyumluluk |
DL/T 846.1-2004, GB/T 16927.2-2013, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- DC yüksek gerilim jeneratörleri: çıkış gerilimi doğruluğunun kalibrasyonu
- Elektrostatik voltmetreler: kalibrasyon ve doğrulama
- Çinko oksit paratonerler (MOA): DC referans gerilimi ölçümü
- Güç kabloları: DC dayanım gerilimi testi gerilimi ölçümü
- Transformatörler ve motorlar: DC yalıtım testi gerilimi ölçümü
- Metroloji laboratuvarları: İzlenebilirlik için DC yüksek gerilim standardı
Tipik Kullanım Senaryoları
- Laboratuvar kalibrasyonu: yüksek gerilim ölçüm aletlerinin izlenebilir kalibrasyonu
- Sahada test: Trafo merkezlerinde DC yüksek gerilimlerin saha ölçümü
- Üretim kalite kontrolü: Yüksek gerilim ekipmanlarının üretim hattı testi
- Araştırma ve geliştirme: R&D laboratuvarlarında DC yüksek gerilim ölçümü
- Uyumluluk denetimi: enerji sektörü ve ulusal metroloji standartlarını karşılar
Avantajlar
0,1 % Doğruluk + 0,05 % Yıllık Kararlılık
Yüksek doğruluk ve uzun vadeli kararlılık → güvenilir izlenebilir ölçümler
Eşpotansiyel Kalkanlama Teknolojisi
Sızıntı akımını ve EMI'yi ortadan kaldırır → zorlu ortamlarda doğru okumalar sağlar
İthal Edilmiş Hassas Endüktif Olmayan Dirençler
Düşük sıcaklık katsayısı ve yüksek doğrusallık → ölçüm hatalarını en aza indirir
Taşınabilir Bölünmüş Tasarım
Hafif ağırlıkta ve taşınması kolaydır → laboratuvar ve saha kullanımına uygundur
Ulusal standartlara uygunluk
DL/T 846.1 ve GB/T 16927.2 standartlarının tamamını karşılar → düzenleyici uyumluluğu sağlar
SSS
Soru: İzlenebilir bir DC yüksek gerilim standardı olarak kullanılabilir mi?
Cevap: Evet. %0,1 doğruluk ve %0,05 yıllık kararlılık, izlenebilir kalibrasyon için uygundur.
Soru: Eşpotansiyel ekranlamanın amacı nedir?
Cevap: Yüzey ve hacimsel sızıntı akımlarını ortadan kaldırarak yüksek gerilimlerin doğru ölçülmesini sağlar.
S: Alan kullanımına uygun mudur?
Cevap: Evet. Bölünmüş tasarım; bölücü ünite ~15 kg, gösterge metre ~1 kg; taşınması kolaydır.
S: Pozitif ve negatif doğru akım (DC) gerilimlerini ölçebilir mi?
Y: Evet. Hem negatif hem de pozitif polariteli doğru akım (DC) gerilimlerini destekler.
S: Standart pakette neler bulunur?

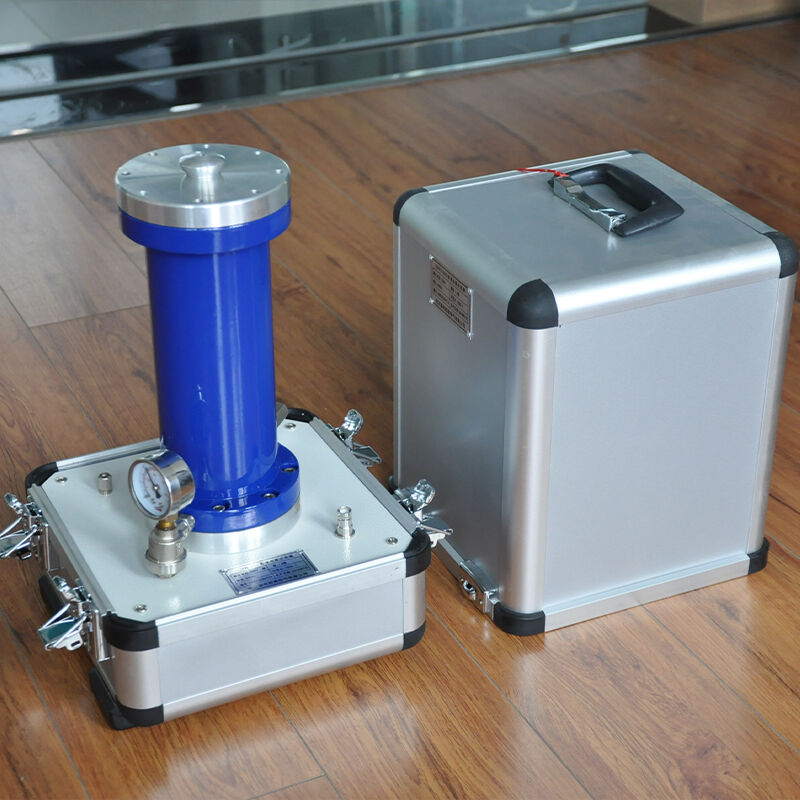

Y: Yüksek gerilim bölücü ünitesi, dijital gösterge metre, BNC zırhlı kablo, güç kablosu, taşıma çantası, kullanıcı kılavuzu, kalibrasyon sertifikası.
