Açıklama
GDFR-540kV/500pF, değişken frekanslı seri rezonans test sistemleri için özel olarak optimize edilmiş, düşük kısmi deşarjlı profesyonel bir kapasitif gerilim bölücüdür ve yüksek gerilim laboratuvarlarında, güç ekipmanı üreticilerinde ve saha alt istasyonu testlerinde güç frekanslı ve değişken frekanslı AC yüksek gerilimlerin doğru ölçümü amacıyla tasarlanmıştır. Bu ürün, DL/T 846.1-2016, GB/T 16927.2-2013 ve IEC 60060-1 standartlarına tam olarak uymaktadır; 30–300 Hz rezonans frekans aralığında mükemmel frekans tepkisi karakteristikleri sağlamak ve dalga formu bozulmasını en aza indirmek amacıyla çok kademe seri bağlı yüksek gerilim film kondansatörleri ile dağıtılmış sönümleme dirençleri kullanmaktadır.

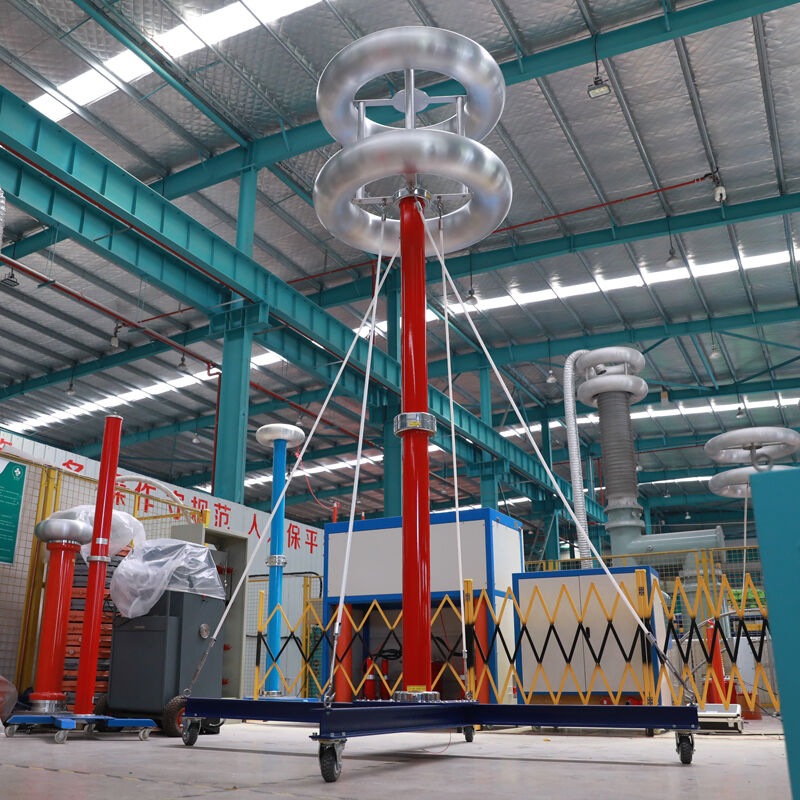

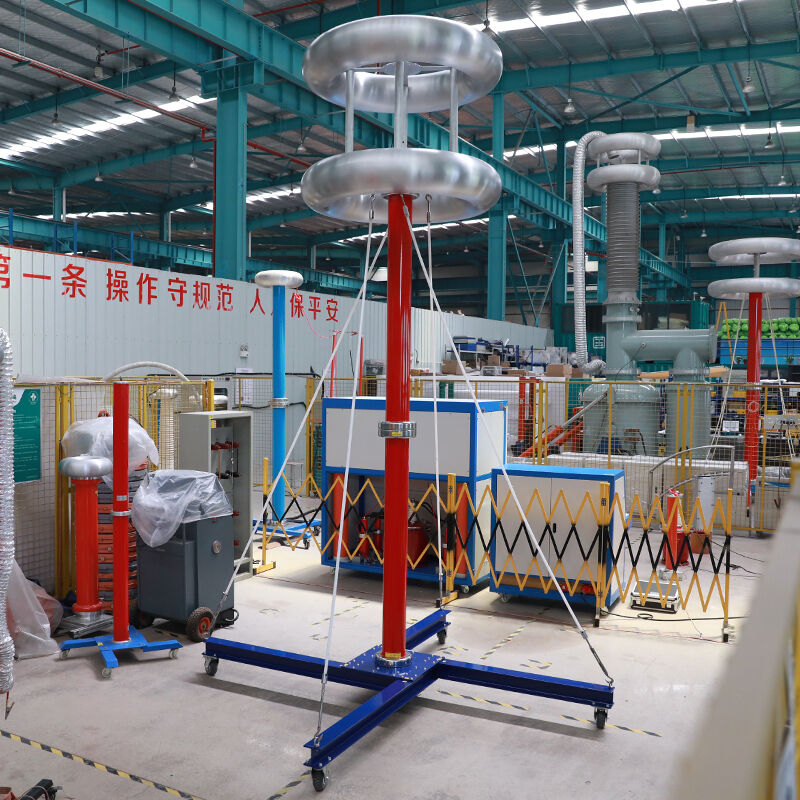

Sistem, çift katmanlı paslanmaz çelik derecelendirme halkası içeren yüksek gerilim bölücü ünitesinden ve tüm ana akım seri rezonans kontrolörleriyle uyumlu düşük gerilim arayüzünden oluşur; standart gerilim bölme oranı 1000:1'dir (2000:1/3000:1 isteğe bağlıdır; özel oranlar mevcuttur). Anma geriliminde ≤5 pC ultra-düşük kısmi deşarja sahiptir; bu nedenle yüksek gerilim ekipmanlarının AC dayanım gerilimi testleri ile kısmi deşarj (PD) testleri için uygundur. Kilitlenebilir tekerleklere sahip ağır iş tipi mobil tabanı ve epoksi cam elyaf yalıtım silindiri ile 110 kV–500 kV güç kabloları, transformatörler, GIS ve ayırıcılar için saha koşullarında seri rezonans testlerine idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Anma Güç Frekansı AC Gerilimi |
540 kV (Etkin Değer) |
|
Anma Şimşek Darbe Gerilimi |
1200 kV (Tepe Değeri) |
|
Yüksek Gerilim Kolu Kapasitansı |
500 pF ±%2 |
|
Düşük Gerilim Kolu Sığası |
500 nF ±%0,5 |
|
Standart Voltaj Bölme Oranı |
1000:1 (2000:1/3000:1 isteğe bağlı) |
|
Çalışma frekansı aralığı |
30 Hz–300 Hz |
|
Frekans Yanıt Hatası |
≤±0,5% (30–300 Hz) |
|
Kısmi Deşarj Seviyesi |
540 kV’te ≤5 pC |
|
Dielektrik Kayıp Teğeti (tgδ) |
50 Hz’te ≤0,1% |
|
Gerilim ölçüm doğruluğu |
±1% (Etkin Değer); ±1,5% (Tepe Değeri) |
|
Yıllık Oran Kararlılığı |
≤±0.5% |
|
Sıcaklık katsayısı |
≤50 ppm/°C |
|
Doğrusallık hatası |
≤±0.5% |
|
Çıktı Arayüzü |
BNC zırhlı konektör |
|
Yalıtım malzemesi |
Yüksek saflıkta epoksi cam elyaf takviyeli plastik |
|
Derecelendirme halkası |
Çift katmanlı paslanmaz çelik |
|
Taban Tipi |
Dört kilitlemeli tekerleğe sahip ağır iş tipi çelik mobil taban |
|
Boyutlar (mm) |
φ450×2200 (derecelendirme halkası dahil) |
|
Ağırlık |
~65 kg |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 846.1-2016, GB/T 16927.2-2013, IEC 60060-1, IEC 61083-2 |
Uygulamalar
Temel Test Nesneleri
- Değişken frekanslı seri rezonans test sistemleri: Gerilim ölçümü ve geri bildirim kontrolleri
- Güç kabloları: 110 kV–500 kV XLPE yalıtımlı kablolar (AC dayanım ve kısmi deşarj testleri)
- Güç transformatörleri: 110 kV–500 kV güç transformatörleri (AC dayanım ve kısmi deşarj testleri)
- CBS ve ayırıcılar: 110 kV–500 kV gaz yalıtımlı ayırıcılar (AC dayanım ve PD testleri)
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları ve geçiş izolatörleri (AC dayanım testi)
- Jeneratörler ve motorlar: yüksek gerilimli döner makineler (AC dayanım testi)
Tipik Kullanım Senaryoları
- Sahada trafo merkezi testleri: güç kabloları ve transformatörler için seri rezonanslı AC dayanım testleri
- Üretim kalite kontrolü: yüksek gerilimli ekipmanların üretim hattı testi
- Laboratuvar kalibrasyonu: seri rezonanslı test sistemlerinin izlenebilir kalibrasyonu
- Araştırma ve geliştirme: yüksek gerilim yalıtımı araştırmaları ve değişken frekanslı ölçüm
- Uyumluluk denetimi: DL/T 846.1 ve IEC 60060-1 standartlarına uygunluk
Avantajlar
30–300 Hz Geniş Frekans Aralığı
Seri rezonans sistemleri için optimize edilmiştir; tüm test frekanslarında düz cevap → herhangi bir rezonans noktasında doğru gerilim ölçümü
≤5 pC Ultra-Düşük Kısmi Deşarj
Bir bölücü ile aynı anda AC dayanım ve KD testlerinin yapılmasını sağlar → ayrı KD kuplörlerine gerek kalmaz, maliyet tasarrufu sağlar
±1% Yüksek Doğruluk ve Uzun Vadeli Kararlılık
Seri rezonans kontrolörleri için güvenilir gerilim geribeslemesi → test geriliminin doğruluğunu ve ekipmanın güvenliğini sağlar
Kilitlenebilir Tekerlekli Mobil Taban
Taşınması ve sahada sabitlenmesi kolaydır; tüm yaygın seri rezonans sistemleriyle uyumludur → tak-çalıştır, kalibrasyon gerektirmez
Uluslararası standartlara uygunluk
DL/T 846.1, GB/T 16927.2 ve IEC 60060-1 standartlarının tamamını karşılar → düzenleyici uyumluluğu ve test sonuçlarının geçerliliğini garanti eder
SSS
Soru: Bu ürün özellikle seri rezonans test sistemleri için mi tasarlanmıştır?
Cevap: Evet. 30–300 Hz değişken frekanslı çalışma için optimize edilmiştir; düz frekans yanıtı ve düşük distorsiyon ile seri rezonans sistemleri için idealdir.
Soru: Kısmi deşarj (KD) testleri için kullanılabilir mi?
A: Evet. Anma geriliminde ≤5 pC ultra-düşük kısmi deşarj, bir bölücü ile aynı anda AC dayanım ve KD testlerinin yapılmasına olanak tanır.
S: Çalışma frekans aralığı nedir?
Y: 30 Hz–300 Hz; kablolar, transformatörler ve GIS için kullanılan tüm yaygın seri rezonans test frekanslarını kapsar.
S: Diğer üreticilerin seri rezonans kontrol cihazlarıyla uyumlu mu?
Y: Evet. Standart BNC arayüz ve 1000:1 oran kullanır; tüm önde gelen seri rezonans kontrol cihazlarıyla uyumludur.
