Açıklama
GDZG-300B-60kV/5mA, 10 kV–35 kV dağıtım kabloları, transformatörler, ayırıcılar ve çinko oksit paratonerler (MOA) için DC dayanım gerilimi ve kaçak akım testlerine yönelik tasarlanmış, kompakt ve hafif bir tümü-bir-arada akıllı DC yüksek gerilim jeneratörüdür. Bu cihaz, DL/T 848.1-2004 ve DL/T 474.2-2006 standartlarına uymakta olup, 30–50 kHz yüksek frekanslı gerilim katlayıcı ile PWM darbe genişliği modülasyonu + gerilim negatif geribesleme teknolojilerini kullanır; tek bir muhafaza içinde kararlı çıkış, düşük dalgalanma ve yüksek doğruluk sağlar.

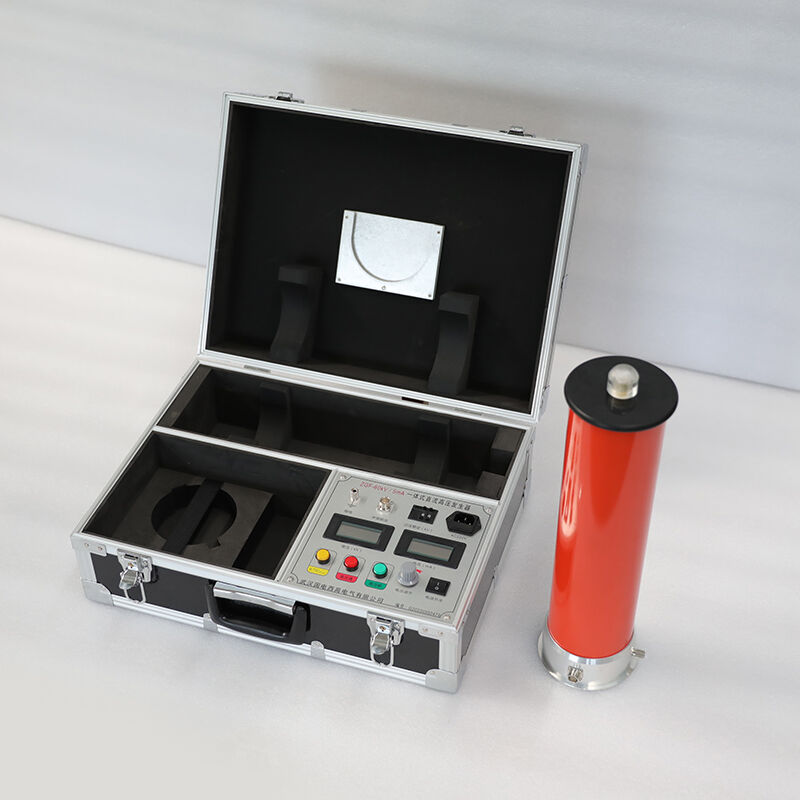

Bölünmüş tip modellerden farklı olarak, tek parça tasarım, kontrol ünitesini ve gerilim iki katına çıkarma silindirini dayanıklı bir alüminyum alaşım muhafazaya entegre eder; bu da tek kişi tarafından taşınma ve çalıştırılabilmesini sağlar ve dar alanlara, direk monteli ekipmanlara ve sık sık yapılan saha değişimlerine idealdir. Tam aralıkta pürüzsüz sıfır-başlangıçlı gerilim ayarı, tek tuşla %75 UDC1mA MOA testi ve gerçek zamanlı dijital gerilim/akım/zaman göstergesi özelliklerine sahiptir. Kapsamlı koruma, operatör ile test örneğinin güvenliğini garanti eder. Dağıtım şebekeleri ve endüstriyel tesislerde rutin bakım, devreye alma ve arıza teşhisi için mükemmeldir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık Çıkış Voltajı |
60 kV DC (negatif polarite, sıfır-başlangıçlı ayarlanabilir) |
|
Adlık çıkış akımı |
5 mA DC |
|
Çıkış Gücü |
300W |
|
Gerilim ölçüm doğruluğu |
±(%1,0 okuma + 0,1 kV); çözünürlük 0,1 kV |
|
Akım Ölçüm Doğruluğu |
±(%1,0 okuma + 1 basamak); çözünürlük 0,1 μA |
|
Dalgalanma Katsayısı |
≤1.0% |
|
Gerilim kararlılığı |
≤%1,0 (±%10 besleme dalgalanması) |
|
%75 UDC1mA Anahtarlama Hatası |
≤1.0% |
|
Aşırı Yük Kapasitesi |
anma akımının 1,25 katı (kısa süreli); anma geriliminin 1,1 katı (yüksüz durumda 10 dakika) |
|
Özel Görev |
Tek tuşla %75 UDC1mA MOA testi |
|
Test Modları |
Manuel, Otomatik, MOA Otomatik, Basamaklı Test |
|
Zamanlama fonksiyonu |
0–9999 s ayarlanabilir; sesli alarm |
|
Koruma |
Sıfır başlangıç, aşırı gerilim, aşırı akım, kısa devre, topraklama tespiti |
|
Güç Kaynağı |
AC220V±10%, 50HZ |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
465×390×190 |
|
Ağırlık |
~9 kg |
|
Uyumluluk |
DL/T 848.1-2004, DL/T 474.2-2006, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- 10 kV–35 kV XLPE/PVC güç kabloları: DC dayanım ve kaçak akım testi
- Dağıtım transformatörleri: sargı izolasyonu ve kaçak akım
- Çinko oksit paratonerler (MOA): %75 UDC1mA kaçak akım testi
- Anahtarlama donanımı ve izolatörler: GIS, kesiciler, porselen muhafazalar
- Kondansatörler ve motorlar: orta gerilim izolasyon testi
Tipik Senaryolar
- Dağıtım şebekesi bakımı: 10 kV–35 kV kablo periyodik DC hipot testi
- Devreye alma: yeni kablo/trafo kabul testi
- Aralık tespiti: yalıtım bozulması, nem, hasar
- Direk ve trafo merkezi saha çalışmaları: dar alanlara uygun kompakt tasarım
- Uyumluluk: DL/T 848.1 ve enerji sektörü standartlarını karşılar
Avantajlar
Tümü Bir Arada, 9 kg Ultra Taşınabilir
Tek kişi tarafından taşınabilir ve çalıştırılabilir; araba bagajına sığar; sık saha çalışması için ideal → iş gücü ve zaman tasarrufu sağlar
60 kV/5 mA Yüksek Akım (300 W)
Standart 2 mA modellerine kıyasla daha yüksek akım; uzun 35 kV kablolar için kararlı çalışma → doğru kaçak akımı ölçümü
≤ %1,0 MOA Anahtarlama Hatası
Güvenilir %75 UDC1mA testi; DL/T 848.1’e uygundur → tutarlı parafudr değerlendirmesi
Düşük Dalgalanma ve Yüksek Kararlılık
≤ %1 dalgalanma; PWM geri bildirimi → hassas izolasyon değerlendirmesi
Tam Koruma + Dayanıklı Yapı
Sıfır başlangıç + aşırı gerilim/aşırı akım/kısa devre/topraklama koruması; alüminyum + cam elyaf → sahada güvenli ve dayanıklı
SSS
Soru: Gerçekten tek parça mıdır (ayrı silindir yok mu)?

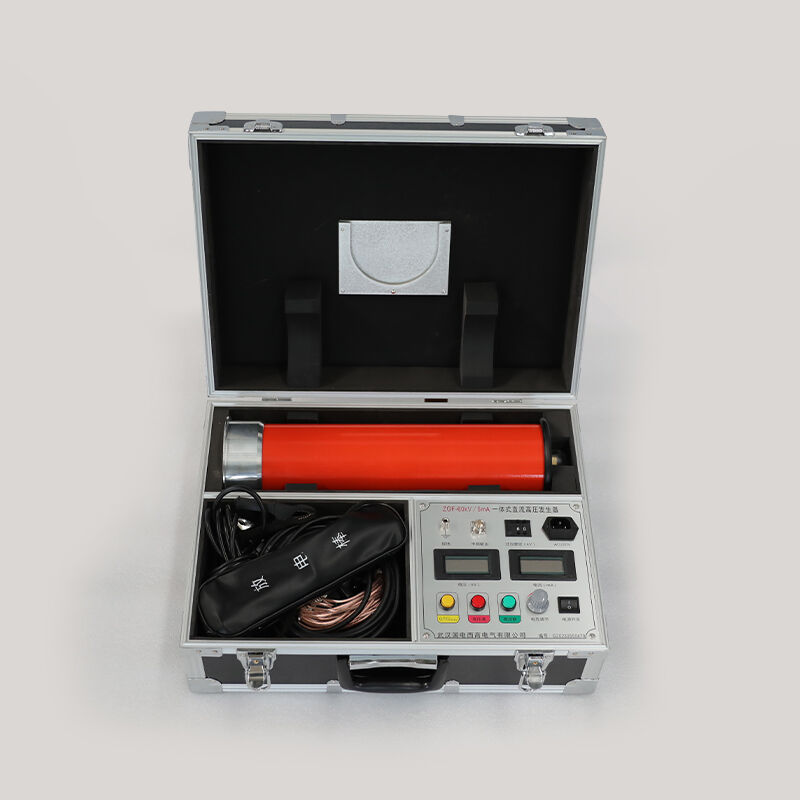

Cevap: Evet. Kontrol + yüksek gerilim katlayıcı tek bir kasa içinde entegre edilmiştir; harici silindir yoktur.
Soru: 35 kV uzun kabloları test edebilir mi?
Cevap: Evet. 5 mA/300 W, 35 kV uzun kapasitif kablolar için kararlı çıkış sağlar.
Soru: Ağırlığı ne kadardır?
Cevap: ~9 kg; tek kişi tarafından taşınabilir ve kullanılabilir.
S: Otomatik MOA testini destekliyor mu?
Y: Evet. Otomatik tutma ve kaçak okuması ile bir tuşla %75 UDC1mA.
S: Standart pakette neler bulunur?

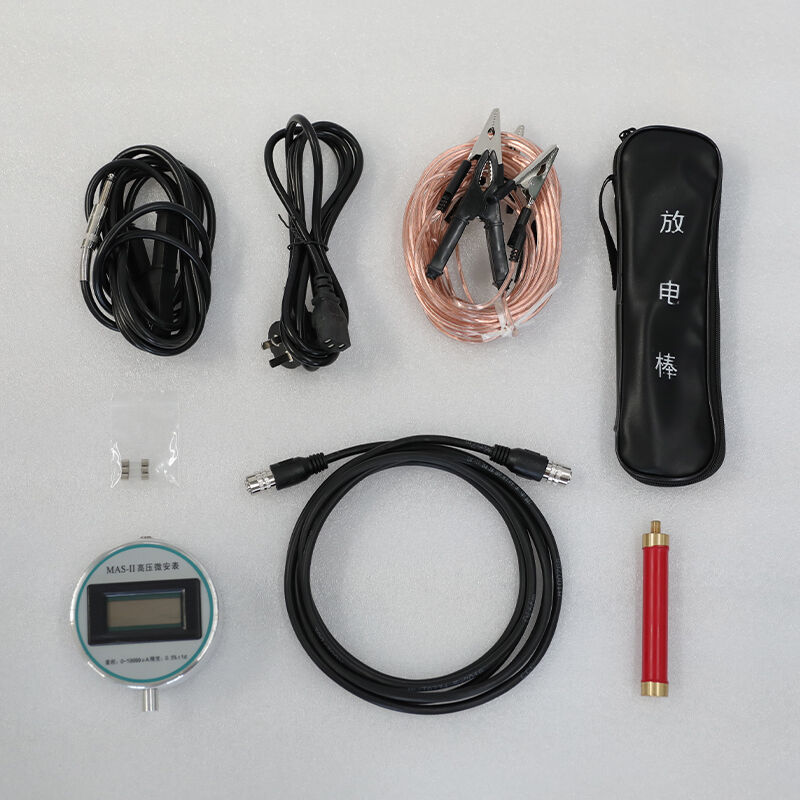

Y: Tümü bir arada ana ünite, yüksek gerilim kablosu, topraklama kablosu, deşarj çubuğu, güç kablosu, kullanım kılavuzu, kalibrasyon sertifikası.
