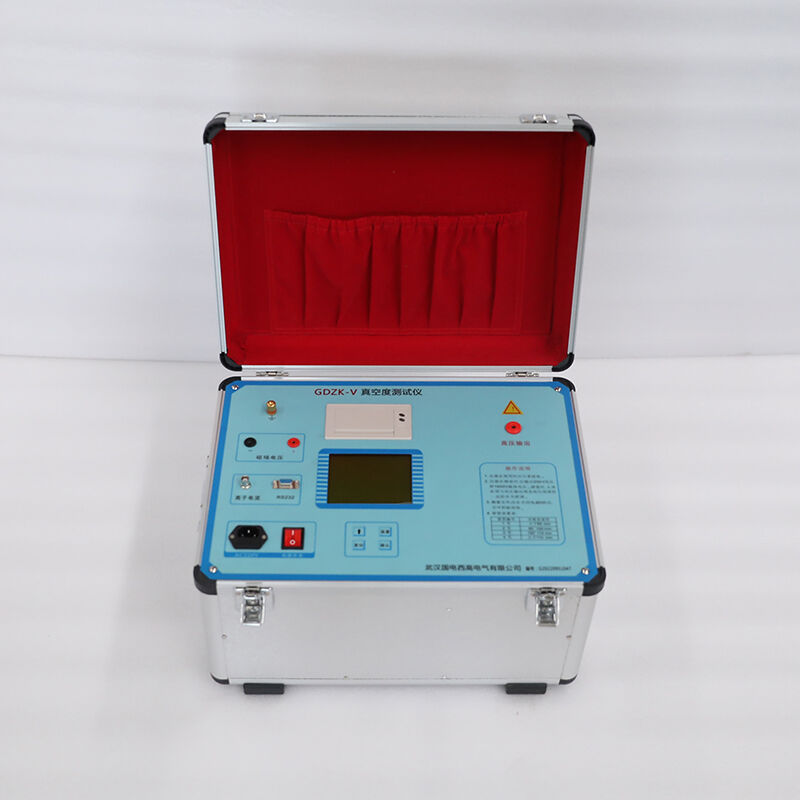

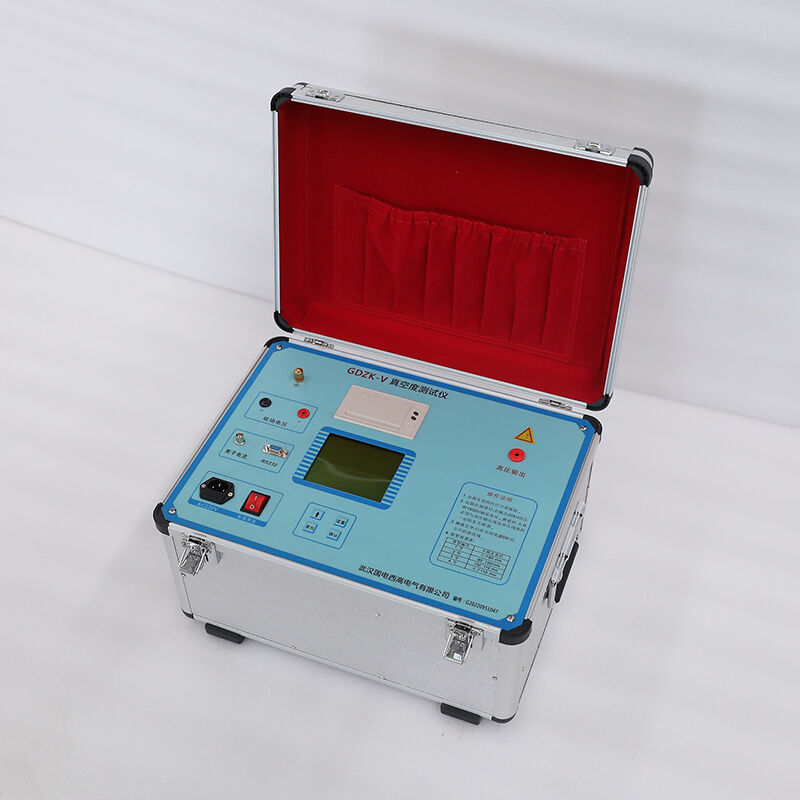

GDZK-IV Vakum Anahtarı Vakum Derecesi Test Cihazı
GDZK-IV Dijital Akıllı Vakum Anahtarı Vakum Derecesi Test Cihazı, manyetik kontrol deşarj teknolojisi, harici uyarma bobini, entegre tüp kalibrasyon eğrileri, tek tuşla otomatik test; sahada vakum kesici vakum ölçümü için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDZK-IV bir profesyonel sınıf, klasik taşınabilir vakum anahtarı vakum derecesi ölçüm cihazı vakum devre kesicilerde, vakum kontaktörlerde ve vakum yük anahtarlarında bulunan vakum kesicilerin, enerji sistemleri, elektrik üretim tesisleri ve endüstriyel işletmelerde sahada nicel olarak tespit edilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 846.9-2004 , GB 1984-2014 ve IEC 62271-100:2020 standartlarla uyumlu olup, vakum kesicilerin sökülmesine gerek kalmadan doğrudan sahada, kesintiye uğramadan ve ekipmanların sökülmesine gerek kalmadan test yapılmasını sağlayan gelişmiş manyetik kontrol deşarj yöntemi kullanır.
Cihazın özellikleri şunlardır: yenilikçi dış uyarma bobini kesici etrafında homojen bir eksenel manyetik alan oluşturur ve aynı zamanda kontaklar arasında 18 kV’luk darbe elektrik alanı uygular. Elektrik ve manyetik alanların birlikte etkisiyle kesicide kalan gaz molekülleri iyonize olur ve oluşan iyon akımı, vakum derecesiyle orantılıdır. Dahili ana vakum kesici modelleri için 200’den fazla kalibrasyon eğrisi otomatik olarak doğru vakum derecesi değerini eşleştirir ve hesaplar; manuel eğri araması gereksinimini ortadan kaldırır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 846.9-2004, GB 1984-2014, IEC 62271-100:2020, JB/T 8738-2008 |
| Test Prensibi | Manyetik kontrol deşarj yöntemi (puls elektrik alanı + senkron manyetik alan) |
| Test Yöntemi | Dış uyarma bobini ile sökmeden sahada yapılan test |
| Çalışma Modu | Tek tuşla tam otomatik test / Manuel test |
| Görüntüleme | çince karakter görüntülemeli 128×64 nokta matrisli LCD |
| Veri Depolama | zaman damgası içeren 1000 grup test sonucu |
| İletişim arayüzü | RS232 (veri yükleme ve eğri indirme için bilgisayara bağlanır) |
| Elektrik Parametreleri | |
| Giriş Gücü | AC 220 V ±%15, 50 Hz ±1 Hz |
| Puls Elektrik Alan Gerilimi | 18 kV DC (ayarlanabilir) |
| Senkron Manyetik Alan Gerilimi | 1600 V DC |
| İyon Akımı Ölçüm Aralığı | 10⁻⁷ A ~ 10⁻¹ A |
| Ölçüm Performansı | |
| Vacuum Derecesi Ölçüm Aralığı | 1×10⁻⁵ ~ 1×10⁻¹ Pa |
| Ölçüm doğruluğu | okuma değerinin ± %5'i (tam aralıkta) |
| Çözünürlük | 1×10⁻⁵ Pa |
| Test zamanı | her kesici için ≤ 10 saniye |
| Entegre Boru Eğrileri | 200'den fazla yaygın vakum kesici modeli |
| Koruma fonksiyonları | |
| Aşırı Gerilim Koruması | Evet (20 kV otomatik kapanma) |
| Aşırı Akım Koruması | Evet |
| Kısa devre koruması | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %15, 50 Hz |
| Güç Tüketimi | ≤100 W (ortalama), ≤500 W (tepe) |
| Fiziksel parametreler | |
| Ana Birim Boyutları | 460×335×330 mm (U×G×Y) |
| Uyarma Bobini Boyutları | φ150 mm × 80 mm (farklı kesici çaplarına göre özelleştirilebilir) |
| Ana Birim Ağırlığı | ~10 kg (tüm bileşenleri dahil) |
| Uyarma Bobini Ağırlığı | ~1,5 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Boşluk devre kesicileri 3,6 kV ~ 40,5 kV iç ve dış mekân vakum devre kesicileri
- Vakum Kontaktörleri : AC vakum kontaktörleri, DC vakum kontaktörleri, yüksek gerilim vakum kontaktörleri
- Vakum Yük Anahtarları : Vakum yük anahtarları, yük kesme fonksiyonlu vakum devre kesicileri
- Diğer Vakum Ekipmanları : Vakum tekrar kapama anahtarları (vakum reclosers), vakum ayırıcılar (vakum sectionalisers), kondansatörler için vakum kesiciler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezi önleyici bakım, vakum anahtarların düzenli muayenesi, arıza teşhisi
- Orta/Alçak gerilim anahtarlama donanımı üreticileri : Fabrika kalite kontrolü, tip testleri, seri üretim muayenesi
- Enerji Santralleri : Jeneratör devre kesici testi, yardımcı ekipman vakum anahtar muayenesi
- Endüstriyel işletmeler : İç elektrik ekipmanlarının bakımı, vakum anahtarların rutin testleri
- Bağımsız üçüncü parti test kurumları elektrikli ekipman sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
Tam olarak DL/T 846.9-2004 Çin endüstri standardını, GB 1984-2014 ulusal standardını ve IEC 62271-100 uluslararası standardını karşılar → test sonuçları dünya çapında sertifikasyon kuruluşları tarafından tanınmaktadır
Endüstride Öncü Parçalama Gerektirmeyen Test
Vakum kesicilerin sökülmesine gerek kalmadan test yapılmasını sağlar; test süresini %90 oranında azaltır ve yeniden montaj sonrası mekanik ayarlama ihtiyacını ortadan kaldırır → saha koşullarında vakum derecesi testi için tek pratik çözüm
Kapsamlı Dahili Boru Kalibrasyon Eğrileri
200’den fazla yaygın kesici modeli için önceden kalibre edilmiş eğriler; otomatik eşleştirme ve hesaplama → el ile eğri arama hatasını ortadan kaldırır ve doğru test sonuçlarının alınmasını sağlar
Yüksek Hassasiyet ve Geniş Ölçüm Aralığı
Yeni üretilmişten ciddi şekilde bozulmuş kesicilere kadar tüm vakum derecelerini kapsayan, 10⁻⁵ Pa düzeyindeki en küçük gaz kaçaklarını tespit eder → katastrofik arızalara neden olmadan önce erken vakum bozulmasını tespit eder
Tek Tıkla Tam Otomatik İşlem
Her kesici için test sürecinin tamamını 10 saniyeden daha kısa sürede tamamlar → sağlamada saha iş verimini büyük ölçüde artırır ve operatör becerisi gereksinimlerini azaltır
Kapsamlı Veri Yönetimi ve İletişim
1000 grup veri depolama, RS232 arayüzü ve özel PC yazılımı → test verilerinin dijital yönetimini ve geçmişteki eğilim analizlerini kolaylaştırır
SSS
Soru: Manyetik kontrol deşarj yöntemi nedir ve nasıl çalışır?
A: Manyetik kontrol deşarj yöntemi, vakum kesici vakum derecesi için uluslararası standart kantitatif test yöntemidir. Bu yöntem, vakum kesicinin açık kontakları arasına bir darbe elektrik alanı uygulanmasını ve kesici etrafında senkron bir eksenel manyetik alan oluşturulmasını gerektirir. Kesicideki artan gaz molekülleri, elektrik ve manyetik alanların birlikte etkisiyle iyonize olur ve oluşan iyon akımı, gaz yoğunluğuyla (vakum derecesiyle) orantılıdır. Iyon akımı ölçülerek ve belirli bir kesici modeli için önceden kalibre edilmiş eğri kullanılarak, doğru vakum derecesi değeri hesaplanabilir.
S: Test için vakum kesiciyi panodan sökmek gerekir mi?
A: Hayır. GDZK-IV, yenilikçi bir dış uyarma bobini tasarımına sahiptir. Sadece ayırıcı kapısını açmanız, vakum kesiciyi açık konuma çekmeniz ve uyarma bobinini kesicinin etrafına yerleştirmeniz yeterlidir. Tüm test işlemi sırasında kesicinin sökülmesine veya herhangi bir mekanik ayara gerek yoktur; bu da test prosedürünü büyük ölçüde basitleştirir ve ayırıcının hasar görmesini önler.
S: GDZK-IV hangi tipte vakum kesicileri test edebilir?
Y: GDZK-IV, 3,6 kV ~ 40,5 kV aralığında çalışan vakum devre kesicilerinde, vakum kontaktörlerde ve vakum yük anahtarlarında kullanılan tüm vakum kesici tiplerini test edebilir. Cihaz, ulusal ve uluslararası tüm büyük üreticilerin 200’den fazla yaygın kesici modeli için yerleşik kalibrasyon eğrilerine sahiptir. Özel modeller için yeni kalibrasyon eğrilerini bilgisayar arayüzü üzerinden kolayca ekleyebilirsiniz.
