Açıklama

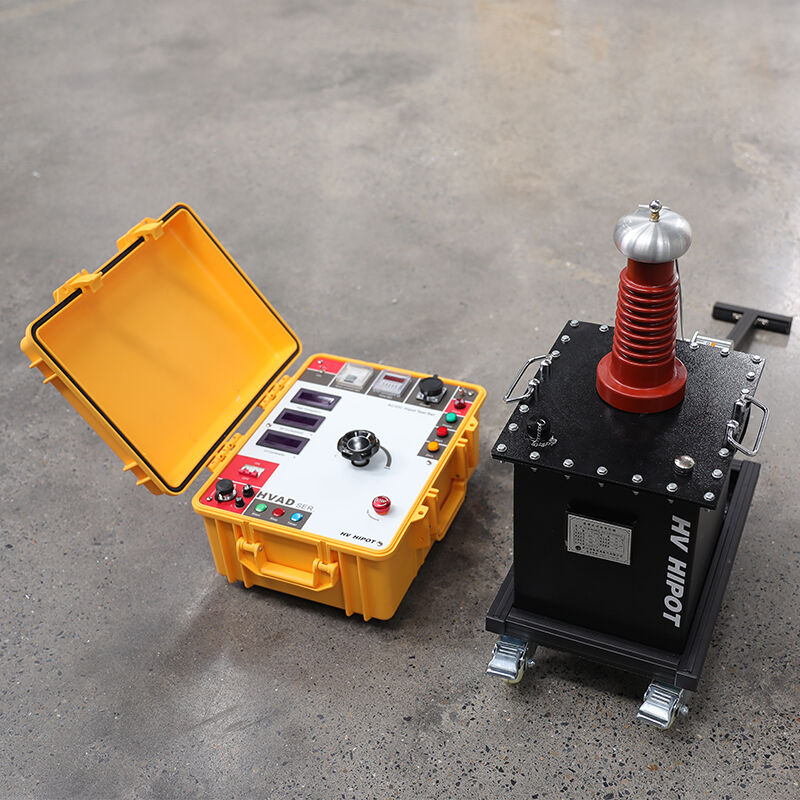

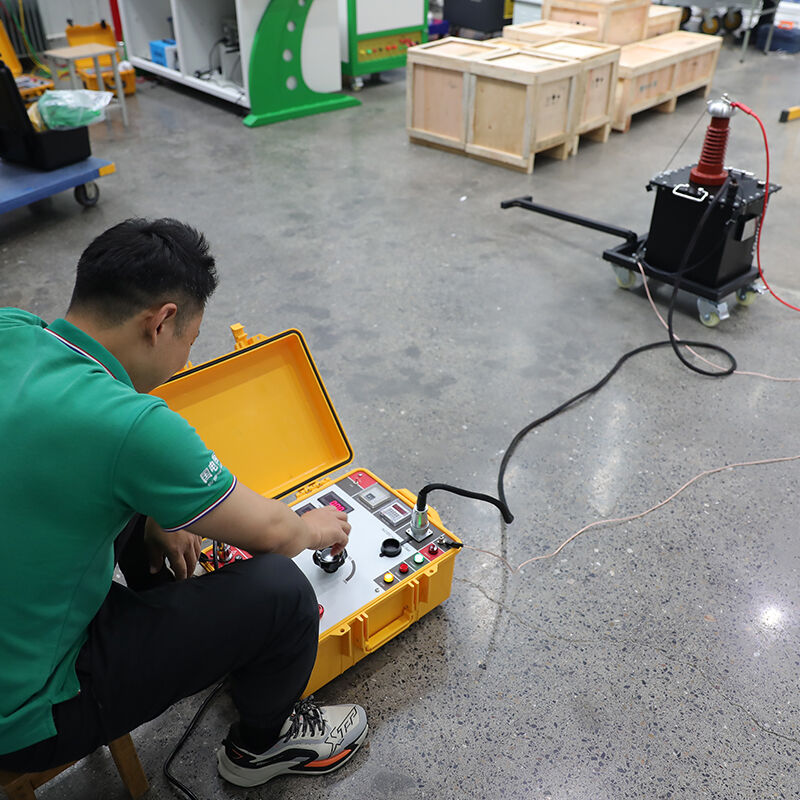

HVAD-53D, güç dağıtım şirketleri, trafo merkezleri, sanayi tesisleri ve elektrikli ekipman üreticileri için tasarlanmış, 10 kV–35 kV orta gerilim elektrik ekipmanlarının yalıtım dayanımı testi ve kaçak akım ölçümü amacıyla kullanılan maliyet etkin, taşınabilir AC/DC çift amaçlı dielektrik dayanım gerilimi test sistemidir. Sistem, DL/T 848.2-2004 ve GB/T 16927.1-2011 standartlarına tam olarak uymaktadır; hafif ağırlıklı yağla soğutulmuş bir test transformatörü ile sağlam alüminyum alaşımdan yapılmış bir kontrol kutusundan oluşan bölünmüş bir yapıya sahiptir ve rutin saha testleri için kararlı sinüs dalga çıkışı ve güvenilir performans sunar.

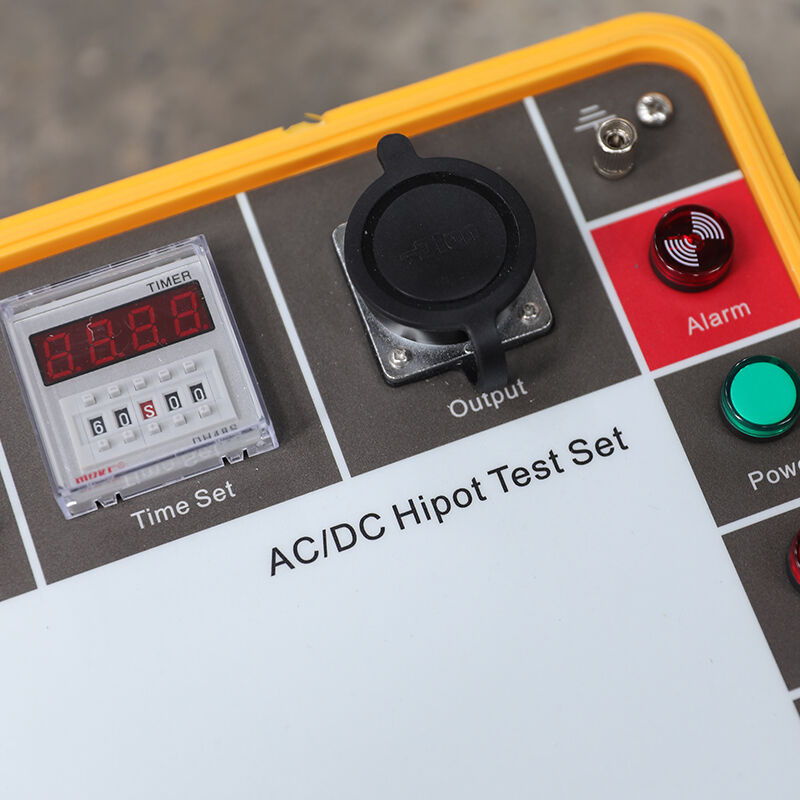

Yüksek hassasiyetli dijital voltmetreler ve ampermetrelerle donatılmıştır; yüksek gerilim tarafı gerilimi ile düşük gerilim tarafı akımını gerçek zamanlı olarak gösterir ve harici ölçüm aletlerine olan ihtiyacı ortadan kaldırır. Kullanışlı elle gerilim ayarı, 0–99 saat ayarlanabilir zamanlayıcı fonksiyonu ve sıfır başlangıç, aşırı akım, delinme ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu da operatörler ile test örnekleri için maksimum güvenliği sağlar. Sadece 45 kg ağırlığa sahip, kompakt ve taşınabilir tasarımıyla güç kabloları, dağıtım transformatörleri, kesici ekipmanlar, izolatörler ve elektriksel güvenlik araçlarının saha kurulumu, periyodik bakım ve fabrika kalite kontrolü için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Nominal kapasite |
3kva |
|
AC çıkış voltajı |
0–50 kV RMS (doğrusal olarak ayarlanabilir) |
|
AC Çıkış Akımı |
0–60 mA |
|
DC çıkış voltajı |
0–70 kV (negatif polarite, doğrusal olarak ayarlanabilir) |
|
DC çıkış akımı |
0–35,7 mA |
|
Çıkış dalga formu bozulması |
≤3% |
|
Gerilim ölçüm doğruluğu |
≤±1,5 % Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±1,5 % Tam Ölçek |
|
Görev döngüsü |
%100 nominal yük altında 1 dakika, %50 nominal yük altında sürekli çalışma |
|
Zamanlama aralığı |
0–99 saat ayarlanabilir; sesli ve görsel alarm |
|
Koruma fonksiyonları |
Sıfır başlangıç, aşırı akım (%10–%110 arası ayarlanabilir), delinme, acil duruş |
|
Soğutma Yöntemi |
Yağla soğutulmuş, kendi kendine soğutmalı |
|
Kumanda Kutusu Boyutları (mm) |
420×320×200 |
|
Test Trafo Boyutları (mm) |
φ220×550 (derecelendirme halkası dahil) |
|
Ağırlık |
Kontrol kutusu: ~18 kg; Test transformatörü: ~27 kg; Toplam: ~45 kg |
|
Çalışma sıcaklığı |
–20 °C ~ +50 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 848.2-2004, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |

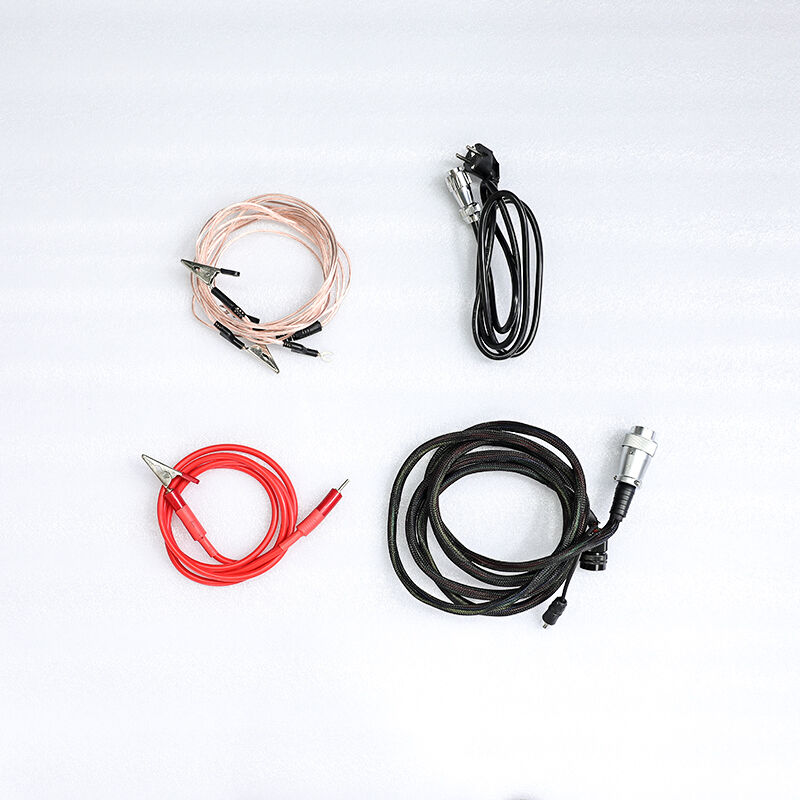

Uygulamalar
Temel Test Nesneleri
- Güç kabloları: 10 kV–35 kV XLPE/PVC yalıtımlı kablolar (AC/DC dayanım ve kaçak akım testi)
- Dağıtım transformatörleri: 10 kV–35 kV sargılar için AC/DC dayanım gerilimi testi
- Anahtarlama donanımı ve GIS: 10 kV–35 kV vakum kesiciler, yük anahtarları, baralar
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları, transformatör geçiş izolatörleri
- Elektriksel güvenlik ekipmanları: yalıtkan eldivenler, ayakkabılar, çubuklar, örtüler (AC dayanım testi)
- Kondansatörler ve motorlar: orta gerilim yalıtım testi
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: yeni ekipmanların kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Fabrika kalite kontrolü: elektrikli ekipmanların üretim hattı testi
- Sahada alan testi: uzak trafo merkezlerinde kullanımı için taşınabilir tasarım
- Güvenlik aracı muayenesi: elektriksel güvenlik ekipmanlarının düzenli test edilmesi
Avantajlar
AC/DC Çift Amaçlı Tasarım
AC ve DC dayanım gerilimi testleri için tek bir birim → ekipman yatırımı azalır, test verimliliği artar
3 kVA Yeterli Kapasite
10 kV–35 kV orta gerilim ekipmanları için kararlı çıkış → test sırasında gerilim düşüşü yaşanmaz
Yağla Yerleştirilmiş Kendinden Soğutmalı Tasarım
Mükemmel ısı dağıtım; %50 yükte sürekli çalışma → uzun süreli testler için uygundur
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + acil durdurma → operatörler ve ekipmanlar için maksimum güvenlik
Aşırı Taşınabilir Bölünmüş Tasarım
toplam ağırlık 45 kg; taşınması ve montajı kolay → saha testleri için idealdir
Ucuz ve Güvenilir
Basit yapı, düşük bakım maliyeti; binlerce saha uygulamasında kanıtlanmış performans
SSS
S: Hem AC hem de DC yüksek gerilim çıkışı sağlayabilir mi?
A: Evet. 0–50 kV AC ve 0–70 kV DC çift çıkış destekler; hem AC hem de DC dayanım gerilimi testleri için uygundur.
S: Cihazın çalışma döngüsü nedir?
A: Cihaz, %50 nominal yükte sürekli çalışabilir ve %100 nominal yükte 1 dakika boyunca çalışabilir; bu da çoğu rutin testin gereksinimlerini karşılar.
S: Dışarıdan voltaj ölçüm aletlerine ihtiyaç var mıdır?
A: Hayır. Yüksek hassasiyetli entegre dijital voltmetre ve ampermetrelere sahiptir; bu sayede gerilim ve akım değerlerini doğrudan gerçek zamanlı olarak gösterir.
