Açıklama
HVAD-D 10 kVA, enerji dağıtım şirketleri, trafo merkezleri, sanayi tesisleri ve elektrikli ekipman üreticileri için 10 kV–35 kV orta gerilim elektrikli ekipmanların yalıtım dayanımı testi amacıyla tasarlanmış, yüksek kapasiteli ve mobil bir güç frekansı dayanım gerilimi test sistemidir. Sistem, DL/T 848.2-2004 ve DL/T 474.4-2006 standartlarına tam olarak uymaktadır; tekerlekli dijital kontrol kutusu ile hafif ağırlıklı yağla soğutulmuş test transformatöründen oluşan bölünmüş bir yapıya sahiptir ve ağır iş yüküne dayanıklı saha testleri için kararlı sinüs dalga çıkışı ve güvenilir performans sunar.

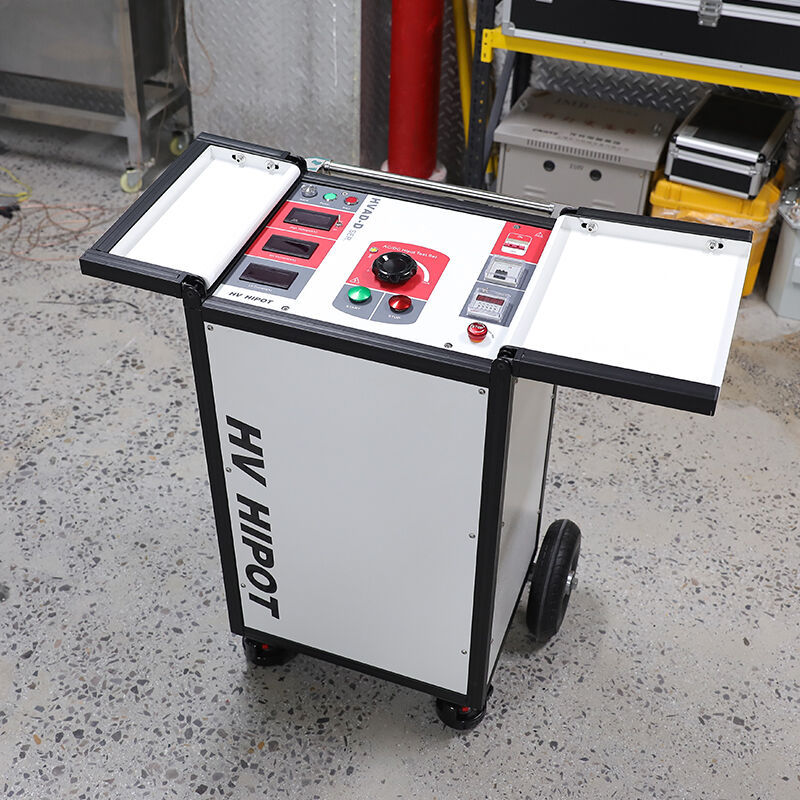

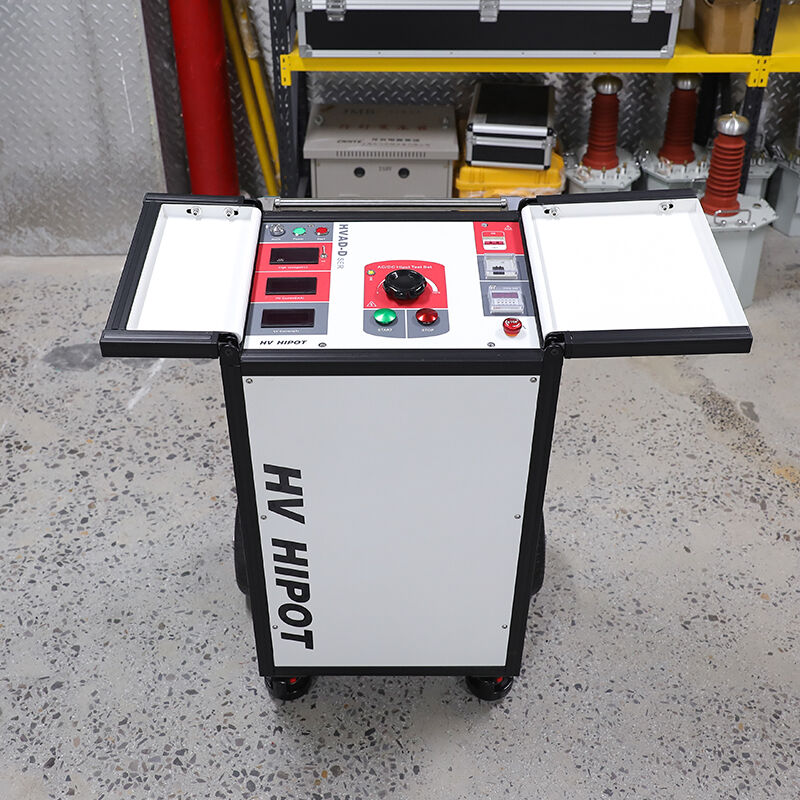

Yüksek hassasiyetli 4 haneli dijital voltmetreler ve ampermetrelerle donatılmıştır; yüksek gerilim tarafının gerilimini ve akımını gerçek zamanlı olarak gösterir ve güçlü güneş ışığı altında bile net okumalar sağlar. Pürüzsüz manuel gerilim ayarı, 0–99 saat ayarlanabilir zamanlama fonksiyonu ve sıfırdan başlama, aşırı akım, kaçak (delinme) ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu da operatörler ile test örnekleri için maksimum güvenliği sağlar. Dayanıklı tekerlekler ve ergonomik tutamağa sahip olduğu için trafo merkezleri ve fabrika tesislerinde kolayca taşınabilir; böylece güç kabloları, dağıtım transformatörleri, kesici ekipmanlar, izolatörler ve elektriksel güvenlik araçlarının saha kurulumu, periyodik bakım ve fabrika kalite kontrolü için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220 V ± %10, 50 Hz (üç fazlı 380 V isteğe bağlı) |
|
Nominal kapasite |
10kva |
|
Standart AC Çıkış Gerilimi |
0–50 kV RMS (doğrusal olarak ayarlanabilir) |
|
Standart AC Çıkış Akımı |
0–200 mA |
|
İsteğe Bağlı AC Çıkış |
0–100 kV AC / 100 mA |
|
İsteğe Bağlı DC Çıkış |
0–70 kV DC / 100 mA (doğrultucu ünitesi ile) |
|
Çıkış dalga formu bozulması |
≤3% |
|
Gerilim ölçüm doğruluğu |
≤±1,5 % Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±1,5 % Tam Ölçek |
|
Görev döngüsü |
yüzde 100 anma yükü için 30 dakika, yüzde 50 anma yükü sürekli |
|
Zamanlama aralığı |
0–99 saat ayarlanabilir; sesli ve görsel alarm |
|
Koruma fonksiyonları |
Sıfır başlangıç, aşırı akım (%10–%110 arası ayarlanabilir), delinme, acil duruş |
|
Soğutma Yöntemi |
Yağla soğutulmuş, kendi kendine soğutmalı |
|
Kumanda Kutusu Boyutları (mm) |
550×450×1000 (tekerlekler dahil) |
|
Test Trafo Boyutları (mm) |
φ320×750 (derecelendirme halkası dahil) |
|
Ağırlık |
Kumanda kutusu: yaklaşık 45 kg; Test transformatörü: yaklaşık 65 kg; Toplam: yaklaşık 110 kg |
|
Çalışma sıcaklığı |
–20 °C ~ +50 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 848.2-2004, DL/T 474.4-2006, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Güç kabloları: 10 kV–35 kV XLPE/PVC yalıtımlı kablolar (AC dayanım testi)
- Dağıtım transformatörleri: 10 kV–35 kV sargılar için güç frekansı dayanım gerilimi testi
- Anahtarlama donanımı ve GIS: 10 kV–35 kV vakum kesiciler, yük anahtarları, baralar
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları, transformatör geçiş izolatörleri
- Elektriksel güvenlik ekipmanları: yalıtkan eldivenler, ayakkabılar, çubuklar, örtüler (AC dayanım testi)
- Kondansatörler ve motorlar: orta gerilim yalıtım testi
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: yeni ekipmanların kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Fabrika kalite kontrolü: elektrikli ekipmanların üretim hattı testi
- Sahada yapılan alan testleri: uzak trafo merkezlerinde kullanımı için taşınabilir tasarım
- Güvenlik aracı muayenesi: elektriksel güvenlik ekipmanlarının düzenli test edilmesi
Avantajlar
0 kVA Yüksek Kapasiteli Çıkış
35 kV uzun kablolar ve büyük transformatörler için yeterli akım → kararlı çıkış, test sırasında gerilim düşüşü yok
Dijital Mobil Kontrol Kutusu
4 haneli dijital ekran + dayanıklı döküm tekerlekler → net okumalar, trafo merkezleri ve fabrikalarda taşınması kolay
Yağla Yerleştirilmiş Kendinden Soğutmalı Tasarım
Mükemmel ısı dağıtımı; 30 dakika süreyle sürekli tam yükte çalışma → uzun süreli tip testler için uygundur
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + acil durdurma → operatörler ve ekipmanlar için maksimum güvenlik
Seçmeli AC/DC Çift Çıkış
AC ve DC dayanım gerilimi testleri için tek bir birim → ekipman yatırımı azalır, test verimliliği artar
SSS
S: HVAD-D 10kVA ile HVAD-53D arasındaki fark nedir?
Y: HVAD-D 10kVA, daha yüksek kapasiteye (10kVA karşı 3kVA) ve daha yüksek çıkış akımına sahiptir (200 mA karşı 60 mA); bu nedenle 35 kV uzun kablolar ve büyük transformatörler için uygundur; HVAD-53D ise genel 10 kV ekipman testleri için daha taşınabilir bir ünitedir.
S: Bu cihaz AC/DC çift çıkışlı hâle yükseltilebilir mi?
Y: Evet. DC dayanım gerilimi testleri için 0–70 kV DC çıkış sağlayan isteğe bağlı bir doğrultucu ünitesi eklenebilir.

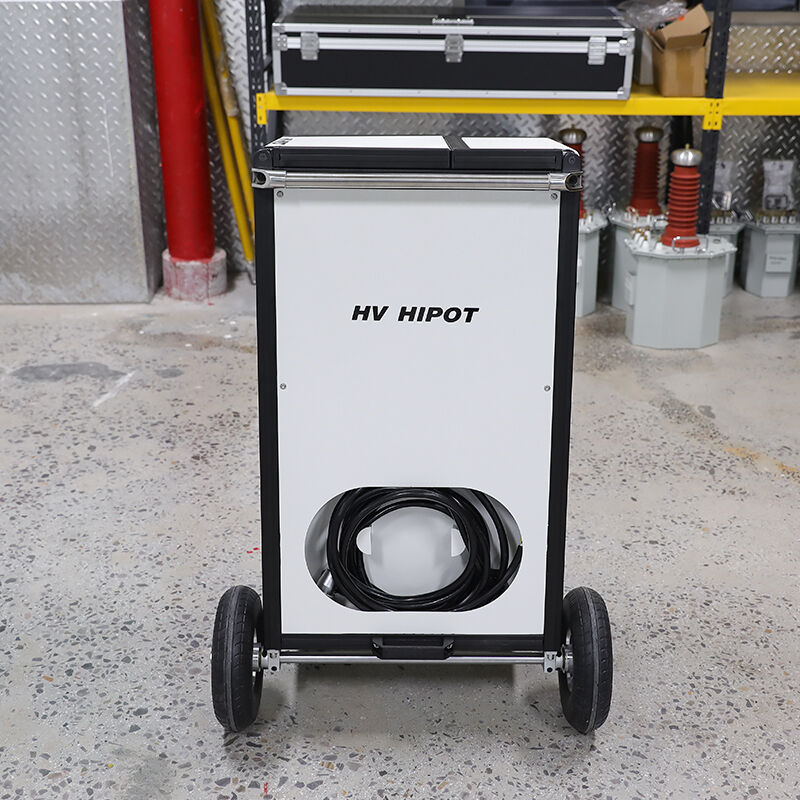

S: Kontrol kutusu taşınabilir mi?
Y: Evet. Dört adet ağır iş tipi poliüretan tekerleğe ve ergonomik bir tutamağa sahiptir; bu da onu trafo merkezleri ve fabrika tesisleri içinde hareket ettirmeyi kolaylaştırır.
