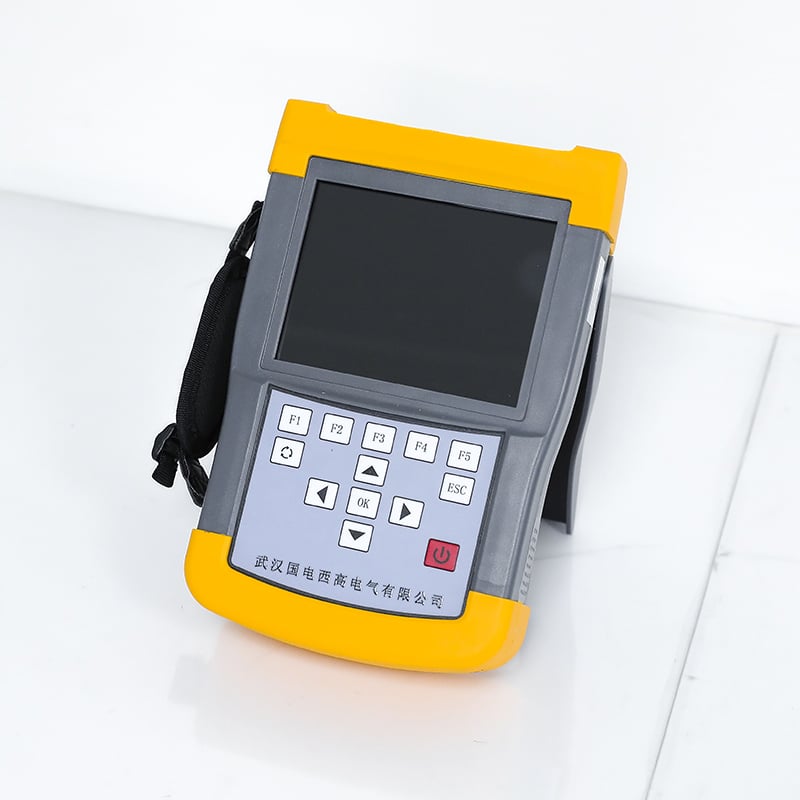

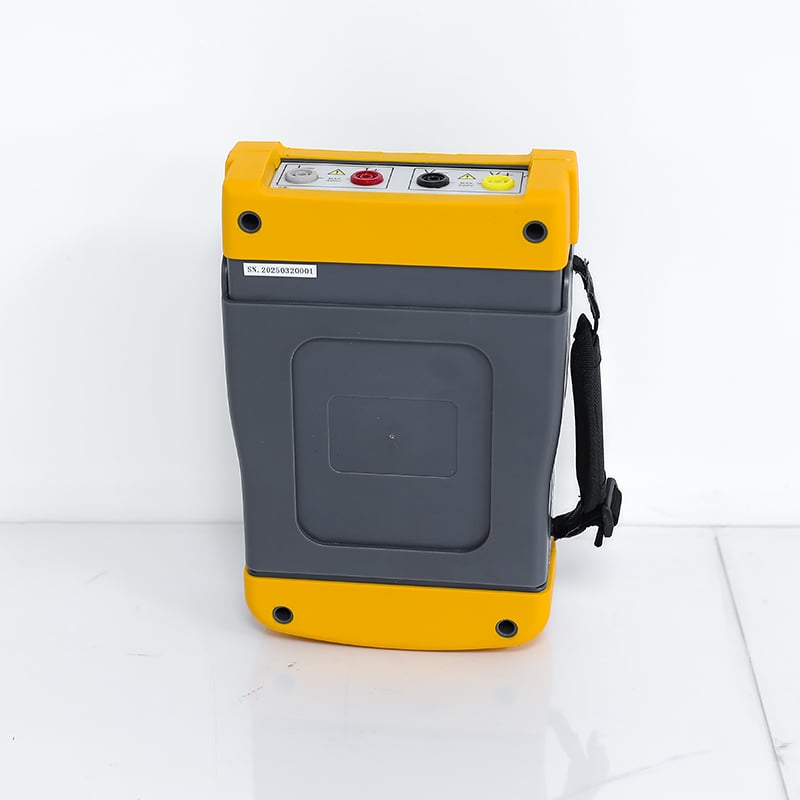

GDPV-I håndholdt PV-stringtester
GDPV-I Digital intelligent håndholdt fotovoltaisk strengstester med IV-kurveopsporer, indbyggede strålings- og temperatursensorer samt automatisk STC-korrektion til brug ved feltmåling af solcellemodulets ydeevne og fejldiagnose.
- Beskrivelse
- Specifikationer
- Anvendelser
- Fordele
- Ofte stillede spørgsmål
- Anbefalede Produkter
Beskrivelse
GDPV-I er en professionel håndholdt fotovoltaisk (PV) strengstester designet Til on-site ydeevneprøvning, godkendelsesinspektion og fejldiagnose af PV-moduler og PV-strenge i distribuerede PV-kraftværker, private PV-anlæg og industrielle PV-installationer. Det overholder strengt IEC 62446-1:2016 , GB/T 19939-2005 og GB/T 18210-2000 standarderne og anvender avanceret højhastigheds digital signalbehandlingsteknologi og kapacitiv/resistiv dualbelastningsarkitektur der gør det muligt at udføre hurtig og præcis IV-kurveoptagelse.
Instrumentet har 5 V–400 V bred spændingsområde og strøminterval fra 0,5 A til 20 A , dækker alle almindelige PV-moduler og -strenge op til 1 kW. Dens indbyggede højpræcisions-irradiansmåler (0–1400 W/m²) og temperatursensor (−10 °C til +60 °C) korrigerer automatisk testresultaterne til standardtestbetingelser (STC: 1000 W/m², 25 °C, AM1,5), hvilket sikrer sammenlignelighed af testresultater under forskellige miljøforhold. Den intelligent fejldiagnosealgoritme identificerer automatisk almindelige PV-fejl såsom åben kreds, kortslutning, delvis skygge og modulmismatch.
Specifikationer
| Parameter | Specifikation |
|---|---|
| Overensstemmelsesstandarder | IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000, T/CSEE 0160-2020 |
| Test Princippet | Kapacitiv/ohmsk dobbeltlast IV-kurveoptagelse |
| Målemetode | 4-leder Kelvin-måling |
| Spændingsmåleområde | 5 V til 400 V jævnspænding |
| Spændingsopløsning | 0.1V |
| Spændingsnøjagtighed | ±0,2 % af aflæsning ± 0,1 V |
| Måleområde for strøm | 0,5 A ~ 20 A DC |
| Strømoppløsning | 0,01A |
| Strømnøjagtighed | ±0,2 % af aflæsning ± 0,01 A |
| Effektmåleområde | 0,1 W ~ 1000 W |
| Effektnøjagtighed | ±0,5 % af aflæsning ± 0,1 W |
| Strålingsintensitetsmåleområde | 0 ~ 1400 W/m² |
| Strålingsintensitetsnøjagtighed | ±3,0 % af aflæsning |
| Temperaturmåleområde | -10℃ ~ +60℃ |
| Temperaturnøjagtighed | ±1℃ |
| Testparametre | Voc, Isc, Pmax, Vmp, Imp, FF, η, seriemodstand |
| IV-kurveoptagelsestid | ≤10 sekunder pr. string |
| Automatisk STC-korrektion | Ja (1000 W/m², 25 °C, AM1,5) |
| Fejldiagnostik | Åben kreds, kortslutning, delvis skygning, modulmismatch, diodefejl |
| Display | 3,5-tommer farveskærm med kapacitiv touchscreen (320 × 240) |
| Sprogstøtte | Kinesisk / engelsk tosproget |
| Datablagring | 1000 grupper (med tidsstempling, parametre og IV-kurver) |
| Kommunikationsgrænseflade | USB 2.0 (eksport via USB-pind) |
| Strømforsyning | Indbygget 12 V, 5200 mAh litiumbatteri; opladning via AC 220 V |
| Batterilevetid | ≥8 timers vedvarende driftstid |
| Opladningstid | ≤4 timer |
| Beskyttelsesfunktioner | Overvolt, overstrøm, kortslutning, forkert polaritet, overtemperatur |
| Driftstemperatur | -10℃ ~ +50℃ |
| Fugtighed | ≤85 % RH (ikke-kondenserende) |
| Dimensioner (L × W × H) | 240×180×100 mm |
| Vægt | ~4 kg (inklusive batteri) |
| Indhegning | ABS+PC-teknikplast med gummibeskyttelsesdæksel |
Anvendelser
Kernetestobjekter
- PV-moduler monokrystallinske, polykrystallinske og tyndfilm-PV-moduler (10 W–1000 W)
- PV-strømstier seriemæssigt tilsluttede PV-strømstier op til 400 V og 20 A
- PV-anlæg residentielle PV-anlæg, decentrale PV-kraftværker, industrielle PV-installationer
Typiske brugs-scenarier
- PV-installatører godkendelsesinspektion af PV-anlæg, idriftsætningsprøver og kvalitetsverificering
- PV-drifts- og vedligeholdelsesvirksomheder : Rutinemæssig patruljeinspektion, fejldiagnose og ydeevalsevaluering
- Producenter af solcellemoduler : Fabrikskvalitetskontrol, partiinspektion og på-stedet service efter salg
- Uafhængige testinstitutioner : Certificeringstest af PV-systemer, sikkerhedsvurdering og energieffektivitetsvurdering
- Forskningsinstitutioner : Forskning i PV-modulernes ydeevne og felttest
Fordele
Overholdelse af de seneste internationale standarder
Opfylder fuldt ud IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000 → testresultaterne er globalt anerkendt
Brancheførende IV-kurveoptagningsteknologi
Kapacitiv/resistiv dobbeltbelastning, ≤10 sekunder pr. streng, ingen overophedning → forbedrer testeffektiviteten med 500 % sammenlignet med traditionelle resistive belastningstestere
Indbyggede miljøsensorer og automatisk STC-korrektion
Integrerede strålings- og temperatursensorer, én-klik STC-korrektion → sikrer sammenlignelighed af testresultater under forskellige miljøforhold
Intelligent fejldiagnosealgoritme
Identificerer automatisk almindelige PV-fejl → eliminerer behovet for professionelle analytikere og reducerer kravene til operatørens færdigheder
Ekstremt bredt måleområde og høj præcision
5 V–400 V / 0,5 A–20 A, nøjagtighed ±0,2 % → dækker alle almindelige PV-moduler og -strenge
Ofte stillede spørgsmål
Q: Hvad er betydningen af IV-kurvetestning for PV-systemer?
A: IV-kurvetestning er den mest omfattende metode til at vurdere ydeevnen af PV-moduler og -strenge. Ved at måle strøm-spændings-forholdet under reelle driftsforhold kan vi bestemme nøgleparametre såsom Voc, Isc, Pmax og FF samt identificere almindelige fejl som delvis skygge, modulmismatch, diodefejl og aldring. Regelmæssig IV-kurvetestning hjælper med at opdage problemer tidligt, forbedre elproduktionseffektiviteten og forlænge levetiden for PV-systemer.
Q: Hvad er fordelene ved kapacitiv/resistiv dobbeltlast sammenlignet med traditionel resistiv last?
A: Traditionelle resistive lasttestere har følgende ulemper:
- Langsom testhastighed (≥1 minut pr. streng)
- Alvorlig opvarmning under test, begrænsede testtider
- Kan ikke teste høj-effekts PV-strømme
GDPV-I's kapacitive/resistive dobbeltlast-teknologi har følgende fordele:
- Hurtig testhastighed (≤10 sekunder pr. strøm)
- Ingen overopvarmning, ubegrænsede testtider
- Høj præcision og stabilitet
- Lav efforbrug, længere batterilevetid
Spørgsmål: Kan GDPV-I teste PV-strømme uden at afkoble dem fra inverteren?
Svar: Nej. Af sikkerhedsmæssige årsager skal PV-strømme afkobles fra inverteren og andet elektrisk udstyr, inden der udføres tests. Instrumentet er udstyret med beskyttelse mod omvendt polaritet og over-spænding for at forhindre skade forårsaget af forkert tilslutning.
